本技術涉及腰靠，具體為一種可彈腰靠。

背景技術：

1、在現代生活中，人們長時間處于坐姿狀態，無論是在工作、學習還是休閑娛樂時。然而，長時間的不良坐姿容易導致腰部疲勞、疼痛甚至損傷。人體工程學的研究表明，為了維持腰部的健康和舒適，需要適當的支撐來保持腰椎的自然曲線。

2、腰靠，作為一種日常生活用品目前已被廣泛使用，尤其是在車載座椅，辦公座椅，沙發等上面得到應用，當我們坐下休息或辦公的時候，由于長時間的保持坐姿，腰部受力時間較長，腰靠使腰部能得到支撐，減緩腰部的疲勞。

3、然而，傳統的腰靠通常是固定形狀和尺寸的，無法根據不同人的身材和坐姿習慣進行靈活調整。這導致部分用戶無法獲得理想的腰部支撐效果，甚至可能因為不合適的支撐而加重腰部不適。

4、例如，一些身材較瘦小的人使用通用尺寸的腰靠時，可能會覺得腰靠過大，無法貼合腰部曲線；而身材較魁梧的人則可能覺得腰靠過小，支撐力度不足。

5、對此，有必要提出一種改進的技術方案來解決上述問題。

技術實現思路

1、本實用新型為克服上述情況不足，旨在提供一種能解決上述問題的技術方案。

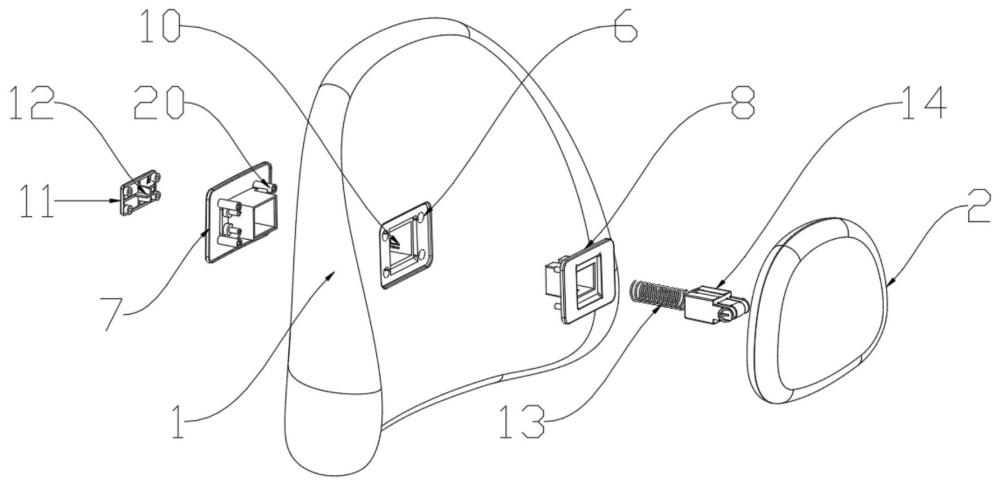

2、一種可彈腰靠，包括有靠墊和腰枕，所述靠墊上設置有第一連接組件，所述腰枕上設置有第二連接組件，所述第一連接組件和第二連接組件相對之間設置有彈性組件，所述彈性組件的一端與第一連接組件伸縮配合，所述彈性組件的另一端與第二連接組件轉動連接，以使腰枕能夠相對靠墊進行上下擺動。

3、作為本實用新型進一步方案：所述靠墊上設置有配合于第一連接組件的裝配位，所述第一連接組件包括有位于裝配位一側上的第一安裝件、以及位于裝配位另一側上的第二安裝件，所述第一安裝件和第二安裝件互鎖結合；

4、其中，所述第一安裝件和第二安裝件配合之間形成有一裝配槽，所述彈性的一端可伸縮嵌合在裝配槽內。

5、作為本實用新型進一步方案：所述靠墊位于裝配位上開設有通孔，所述第一安裝件和第二安裝件相對的一端分別穿設于通孔，以圍合形成所述裝配槽；

6、所述第一連接組件還包括有第三連接件，所述第三連接件固設在裝配位上并與第一安裝件處于同側，且所述第三連接件的一端伸入裝配槽內，以形成作用于彈性組件的抵接端。

7、作為本實用新型進一步方案：所述彈性組件包括有伸縮彈簧和滑塊，所述滑塊與裝配槽滑動配合，其中，所述滑塊的一端置于裝配槽內，且開設有對應于伸縮彈簧的內槽，所述滑塊的另一端伸出于裝配槽外，并與第二連接組件轉動連接；

8、所述伸縮彈簧的一端套設在抵接端上，所述伸縮彈簧的另一端抵接在滑塊的內槽內。

9、作為本實用新型進一步方案：所述滑塊上朝向內槽槽口的一端兩側設置有凸起，所述第二安裝件上開設有對應于凸起的長孔，所述凸起與長孔滑動配合，其中，所述長孔靠近抵接端的一端具有開口，所述長孔遠離開口的一端形成有限位于凸起的內底。

10、作為本實用新型進一步方案：所述第一安裝件朝向第二安裝件的一端設置有母柱，所述第二安裝件朝向第一安裝件的一端設置有螺柱，所述螺柱與母柱套接配合。

11、作為本實用新型進一步方案：所述滑塊上呈橫向設置有轉軸結構，所述第二連接組件開設有對應轉軸結構的轉軸槽，其中，所述轉軸結構的兩側設置有卡塊，所述轉軸槽內開設有配合于卡塊的轉軸孔。

12、作為本實用新型進一步方案：所述卡塊的外側具有斜面，且位于斜面處設置有加強筋。

13、與現有技術相比，本實用新型的有益效果如下：

14、通過設置第一連接組件和第二連接組件，以及在兩者之間的彈性組件，實現了腰枕相對于靠墊的伸縮調整以及上下擺動，具體的，彈性組件一端與第一連接組件的伸縮配合，使得腰枕能夠根據使用者的壓力和動作進行自適應的伸縮調整，提供合適的支撐力度；另一端與第二連接組件的轉動連接，則允許腰枕在一定范圍內靈活地上下擺動，更好地貼合使用者的腰部曲線，適應不同的坐姿和身體動作。

15、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種可彈腰靠，其特征在于，包括有靠墊和腰枕，所述靠墊上設置有第一連接組件，所述腰枕上設置有第二連接組件，所述第一連接組件和第二連接組件相對之間設置有彈性組件，所述彈性組件的一端與第一連接組件伸縮配合，所述彈性組件的另一端與第二連接組件轉動連接，以使腰枕能夠相對靠墊進行上下擺動。

2.根據權利要求1所述的一種可彈腰靠，其特征在于，所述靠墊上設置有配合于第一連接組件的裝配位，所述第一連接組件包括有位于裝配位一側上的第一安裝件、以及位于裝配位另一側上的第二安裝件，所述第一安裝件和第二安裝件互鎖結合；

3.根據權利要求2所述的一種可彈腰靠，其特征在于，所述靠墊位于裝配位上開設有通孔，所述第一安裝件和第二安裝件相對的一端分別穿設于通孔，以圍合形成所述裝配槽；

4.根據權利要求3所述的一種可彈腰靠，其特征在于，所述彈性組件包括有伸縮彈簧和滑塊，所述滑塊與裝配槽滑動配合，其中，所述滑塊的一端置于裝配槽內，且開設有對應于伸縮彈簧的內槽，所述滑塊的另一端伸出于裝配槽外，并與第二連接組件轉動連接；

5.根據權利要求4所述的一種可彈腰靠，其特征在于，所述滑塊上朝向內槽槽口的一端兩側設置有凸起，所述第二安裝件上開設有對應于凸起的長孔，所述凸起與長孔滑動配合，其中，所述長孔靠近抵接端的一端具有開口，所述長孔遠離開口的一端形成有限位于凸起的內底。

6.根據權利要求2所述的一種可彈腰靠，其特征在于，所述第一安裝件朝向第二安裝件的一端設置有母柱，所述第二安裝件朝向第一安裝件的一端設置有螺柱，所述螺柱與母柱套接配合。

7.根據權利要求4所述的一種可彈腰靠，其特征在于，所述滑塊上呈橫向設置有轉軸結構，所述第二連接組件開設有對應轉軸結構的轉軸槽，其中，所述轉軸結構的兩側設置有卡塊，所述轉軸槽內開設有配合于卡塊的轉軸孔。

8.根據權利要求7所述的一種可彈腰靠，其特征在于，所述卡塊的外側具有斜面，且位于斜面處設置有加強筋。

技術總結
本技術公開了一種可彈腰靠，涉及腰靠技術領域，包括有靠墊和腰枕，所述靠墊上設置有第一連接組件，所述腰枕上設置有第二連接組件，所述第一連接組件和第二連接組件相對之間設置有彈性組件，所述彈性組件的一端與第一連接組件伸縮配合，所述彈性組件的另一端與第二連接組件轉動連接，以使腰枕能夠相對靠墊進行上下擺動；通過設置第一連接組件和第二連接組件，以及在兩者之間的彈性組件，實現了腰枕相對于靠墊的伸縮調整以及上下擺動，更好地貼合使用者的腰部曲線，適應不同的坐姿和身體動作。

技術研發人員：柯閩華
受保護的技術使用者：東莞市尚昊塑膠制品有限公司
技術研發日：20240813
技術公布日：2025/4/28
