本發明涉及風力發電領域，具體而言，涉及一種縮比葉片設計方法和縮比葉片。

背景技術：

1、縮比葉片指的是能源工程、航空工程等領域在進行風洞測試、模型實驗時使用的一種模型葉片。它按照一定的幾何縮比系數，從原尺寸葉片(通常是實際使用的大型葉片，如風力發電機的風葉、飛機的螺旋槳葉片等)的形狀、尺寸等信息，縮小制作而成的。縮比葉片的設計和制造目的是為了在實驗室內，或在風洞等設施中，以較小的尺度模擬和研究原尺寸葉片在實際工作環境中的流體動力學特性、結構動力學特性以及整體性能。通過縮比葉片，研究人員可以在可控的實驗條件下，獲得葉片在各種工況下的數據，如氣動特性、振動特性、疲勞特性等，進而分析和優化葉片的性能，減少全尺寸葉片的測試成本和時間。縮比葉片設計的關鍵在于保證其與原尺寸葉片的物理屬性相似，這包括但不限于氣動外形、結構剛度等，以確保實驗結果能夠準確反映原尺寸葉片的行為。

2、目前，縮比葉片的設計中計算方法主要有以下幾種：1.根據相似準則數對葉片進行縮尺，采用原葉片的幾何外形、參數、材料和加工制造方法，縮尺得到縮比葉片，該方法簡單方便，但是葉片重量和尺寸的變化較大，且葉片厚度的變化影響葉片的剛性，進而影響葉片的揮舞剛度和擺陣剛度，而葉片的揮舞剛度和擺陣剛度直接影響葉片在高過載運行過程中的穩定性。2.通過計算機仿真，獲取縮比葉片的氣動外形和支撐梁的橫截面尺寸，但是支撐梁的橫截面尺寸的確定沒有量化方法，通常是通過模型試制、試驗、測量、調整、再試驗、再測量、再調整的反復過程實現的，該方法成本較高，制造周期長。

技術實現思路

1、本發明的主要目的在于提供一種縮比葉片設計方法和縮比葉片，以解決現有技術中的縮比葉片的設計效率較低的問題。

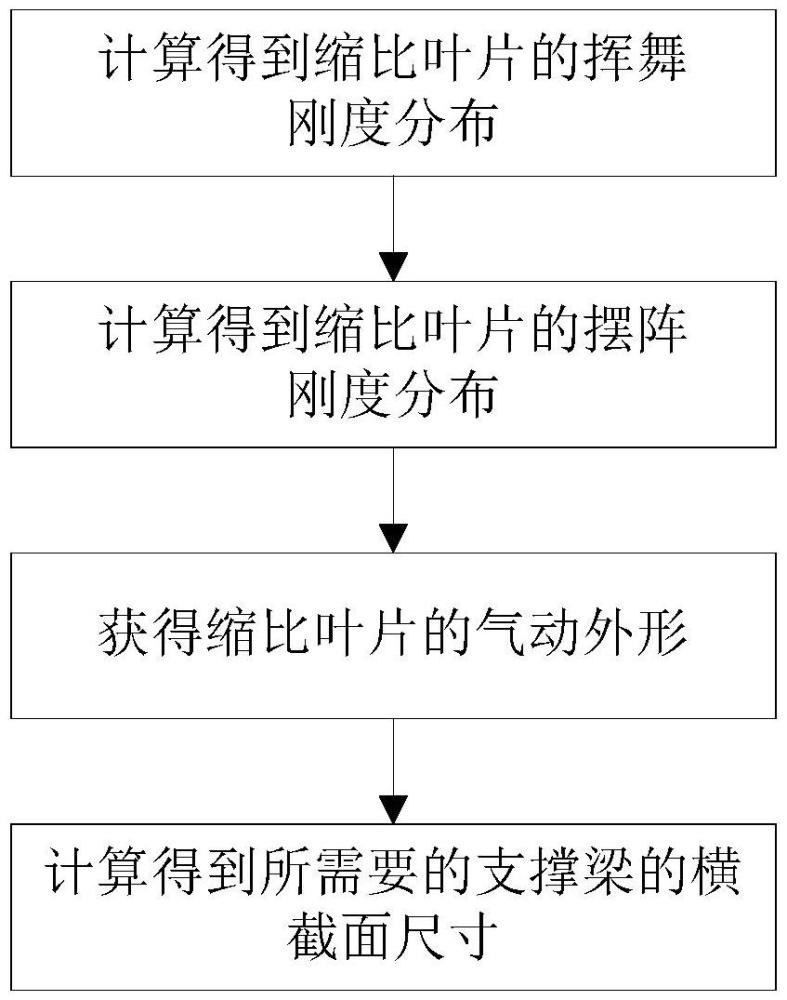

2、為了實現上述目的，根據本發明的一個方面，提供了一種縮比葉片設計方法，包括：獲取原葉片的揮舞剛度分布，計算需要的相似準則數，根據原葉片的揮舞剛度分布和相似準則數計算得到縮比葉片的揮舞剛度分布；獲取原葉片的擺陣剛度分布，計算需要的相似準則數，根據原葉片的擺陣剛度分布和相似準則數計算得到縮比葉片的擺陣剛度分布；基于幾何縮尺比獲得縮比葉片的氣動外形；基于縮比葉片的氣動外形、支撐梁材料的彈性模量、揮舞剛度的分布和擺陣剛度的分布，計算得到所需要的支撐梁的橫截面尺寸；利用支撐梁、支撐梁外側的蒙皮加工縮比葉片，且蒙皮的外形與縮比葉片的氣動外形相同。

3、進一步地，相似準則數n為1/(nl^4)，縮比葉片的揮舞剛度eif＝原葉片的揮舞剛度*n，縮比葉片的揮舞剛度eie＝原葉片的擺陣剛度*n，其中，nl為幾何縮比系數；和/或幾何縮尺比為1/nl，縮比葉片的氣動外形為原葉片的氣動外形的1/nl，其中，nl為幾何縮比系數。

4、進一步地，計算得到所需要的支撐梁的橫截面尺寸包括：基于縮比葉片的氣動外形、支撐梁材料的彈性模量和揮舞剛度的分布，計算得到所需要的支撐梁的主梁的橫截面尺寸；基于縮比葉片的氣動外形、支撐梁材料的彈性模量和擺陣剛度的分布，計算得到所需要的支撐梁的邊梁的橫截面尺寸。

5、進一步地，計算得到所需要的支撐梁的主梁的橫截面尺寸包括：根據主梁的材料，獲取主梁的彈性模量e1；計算得到主梁的橫截面慣性矩：揮舞剛度為eif，主梁的截面慣性矩i1＝eif/e1；計算得到主梁的橫截面積s1，計算公式為s1*h12*2＝i1，其中，h1為縮比葉片的橫截面的最大厚度；根據縮比葉片的氣動外形獲得主梁的寬度l1；根據主梁的橫截面積s1和主梁的寬度l1，獲得主梁的厚度t1，主梁的厚度t1的計算公式為t1＝s1/l1。

6、進一步地，計算得到所需要的支撐梁的邊梁的橫截面尺寸包括：根據邊梁的材料，獲取邊梁的彈性模量e2；計算得到邊梁的橫截面慣性矩：擺陣剛度為eie，邊梁的截面慣性矩i2＝eie/e2；計算得到邊梁的橫截面積s2，計算公式為(m/2)2*s2*2＝i2，其中，m為縮比葉片的橫截面的弦長；根據縮比葉片的氣動外形獲得邊梁的寬度l2；根據邊梁的橫截面積s2和邊梁的寬度l2，獲得邊梁的厚度t2，邊梁的厚度t2的計算公式為t2＝s2/l2。

7、進一步地，計算得到所需要的支撐梁的橫截面尺寸還包括：沿縮比葉片的長度方向，支撐梁的橫截面有多個，且至少部分橫截面的大小不同，分別計算各橫截面尺寸。

8、進一步地，在計算縮比葉片完成之后，采用軟件模擬縮比葉片的每個截面的揮舞剛度，當模擬得到的揮舞剛度超過計算得到的縮比葉片的揮舞剛度時，調整主梁的厚度和/或?qū)挾龋渲校日{(diào)整主梁的厚度，使得模擬得到的揮舞剛度等于計算得到的縮比葉片的揮舞剛度，若調整主梁的厚度無法滿足要求，則調整主梁的寬度。

9、進一步地，在計算縮比葉片完成之后，采用軟件模擬縮比葉片的每個截面的擺陣剛度，當模擬得到的擺陣剛度超過計算得到的縮比葉片的擺陣剛度時，調整邊梁的厚度和/或?qū)挾龋渲校日{(diào)整邊梁的厚度，使得模擬得到的擺陣剛度等于計算得到的縮比葉片的擺陣剛度，若調整邊梁的厚度無法滿足要求，則調整邊梁的寬度。

10、進一步地，支撐梁的材料為高模纖維，支撐梁包括多層高模纖維。

11、根據本發明的另一方面，提供了一種縮比葉片，采用上述的縮比葉片設計方法，縮比葉片包括：支撐梁和蒙皮，蒙皮套設在支撐梁的外側，且蒙皮的外形為縮比葉片的外形。

12、應用本發明的技術方案，通過設置支撐梁作為縮比葉片的支撐，利用縮比葉片的氣動外形、支撐梁材料的彈性模量、縮比葉片的揮舞剛度分布和擺陣剛度分布，計算得到支撐梁的橫截面尺寸，從而顯著提高縮比葉片的設計效率和設計的準確性，使得設計人員能夠通過原葉片的參數等信息快速獲得較為準確的縮比葉片，同時能夠減少因設計問題導致的性能損失和成本浪費，而且能夠縮短縮比葉片后續試驗、調整等的周期，從而縮短縮比葉片的制造周期，以進一步提高縮比葉片的設計效率。

技術特征：

1.一種縮比葉片設計方法，其特征在于，包括：

2.根據權利要求1所述的縮比葉片設計方法，其特征在于，

3.根據權利要求1所述的縮比葉片設計方法，其特征在于，所述計算得到所需要的支撐梁的橫截面尺寸包括：

4.根據權利要求3所述的縮比葉片設計方法，其特征在于，所述計算得到所需要的支撐梁的主梁的橫截面尺寸包括：

5.根據權利要求3所述的縮比葉片設計方法，其特征在于，所述計算得到所需要的支撐梁的邊梁的橫截面尺寸包括：

6.根據權利要求3所述的縮比葉片設計方法，其特征在于，所述計算得到所需要的支撐梁的橫截面尺寸還包括：沿所述縮比葉片的長度方向，所述支撐梁的橫截面有多個，且至少部分所述橫截面的大小不同，分別計算各所述橫截面尺寸。

7.根據權利要求4所述的縮比葉片設計方法，其特征在于，在計算所述縮比葉片完成之后，采用軟件模擬所述縮比葉片的每個截面的揮舞剛度，當模擬得到的所述揮舞剛度超過計算得到的所述縮比葉片的揮舞剛度時，調整所述主梁的厚度和/或?qū)挾龋渲校日{(diào)整所述主梁的厚度，使得模擬得到的揮舞剛度等于計算得到的縮比葉片的揮舞剛度，若調整所述主梁的厚度無法滿足要求，則調整所述主梁的寬度。

8.根據權利要求5所述的縮比葉片設計方法，其特征在于，在計算所述縮比葉片完成之后，采用軟件模擬所述縮比葉片的每個截面的擺陣剛度，當模擬得到的所述擺陣剛度超過計算得到的所述縮比葉片的擺陣剛度時，調整所述邊梁的厚度和/或?qū)挾龋渲校日{(diào)整所述邊梁的厚度，使得模擬得到的所述擺陣剛度等于計算得到的所述縮比葉片的擺陣剛度，若調整所述邊梁的厚度無法滿足要求，則調整所述邊梁的寬度。

9.根據權利要求1所述的縮比葉片設計方法，其特征在于，所述支撐梁的材料為高模纖維，所述支撐梁包括多層高模纖維。

10.一種縮比葉片，其特征在于，采用權利要求1至9中任一項所述的縮比葉片設計方法，所述縮比葉片包括：

技術總結
本發明提供了一種縮比葉片設計方法和縮比葉片，其中，縮比葉片設計方法，包括：獲取原葉片的揮舞剛度分布，計算需要的相似準則數，根據原葉片的揮舞剛度分布和相似準則數計算得到縮比葉片的揮舞剛度分布；獲取原葉片的擺陣剛度分布，計算需要的相似準則數，根據原葉片的擺陣剛度分布和相似準則數計算得到縮比葉片的擺陣剛度分布；基于幾何縮尺比獲得縮比葉片的氣動外形；基于縮比葉片的氣動外形、支撐梁材料的彈性模量、揮舞剛度的分布和擺陣剛度的分布，計算得到所需要的支撐梁的橫截面尺寸；利用支撐梁、支撐梁外側的蒙皮加工縮比葉片，且蒙皮的外形與縮比葉片的氣動外形相同。本發明解決了現有技術中的縮比葉片的設計效率較低的問題。

技術研發人員：廖猜猜,郭小江,曾曉偉,陳建維,唐巍,葉昭良,許哲煌,陳俊榮,李新凱,余璐
受保護的技術使用者：中國華能集團清潔能源技術研究院有限公司
技術研發日：
技術公布日：2025/4/24
