本技術涉及電子產品，尤其涉及一種電子設備。

背景技術：

1、隨著科技的不斷進步，學生們手中的電子產品日益豐富，從智能書桌到智能臺燈，再到聽說寶、復讀機、詞典筆、繪本閱讀機器人等。多樣化的電子設備為學生們的學習提供了極大的便利。

2、如詞典筆、聽說寶、復讀機等電子設備，由于其體積的限制，功能往往較為單一。電子設備通常只能滿足學生某一方面的學習需求，如查詞翻譯、聽力練習或口語練習等。使用時，學生往往需要攜帶多臺設備才能完成不同的學習任務。這不僅增加了學生書包的重量，也增加了家庭購買負擔。

技術實現思路

1、本實用新型提供一種電子設備，用以解決現有技術中電子設備受限于體積，功能單一的缺陷。

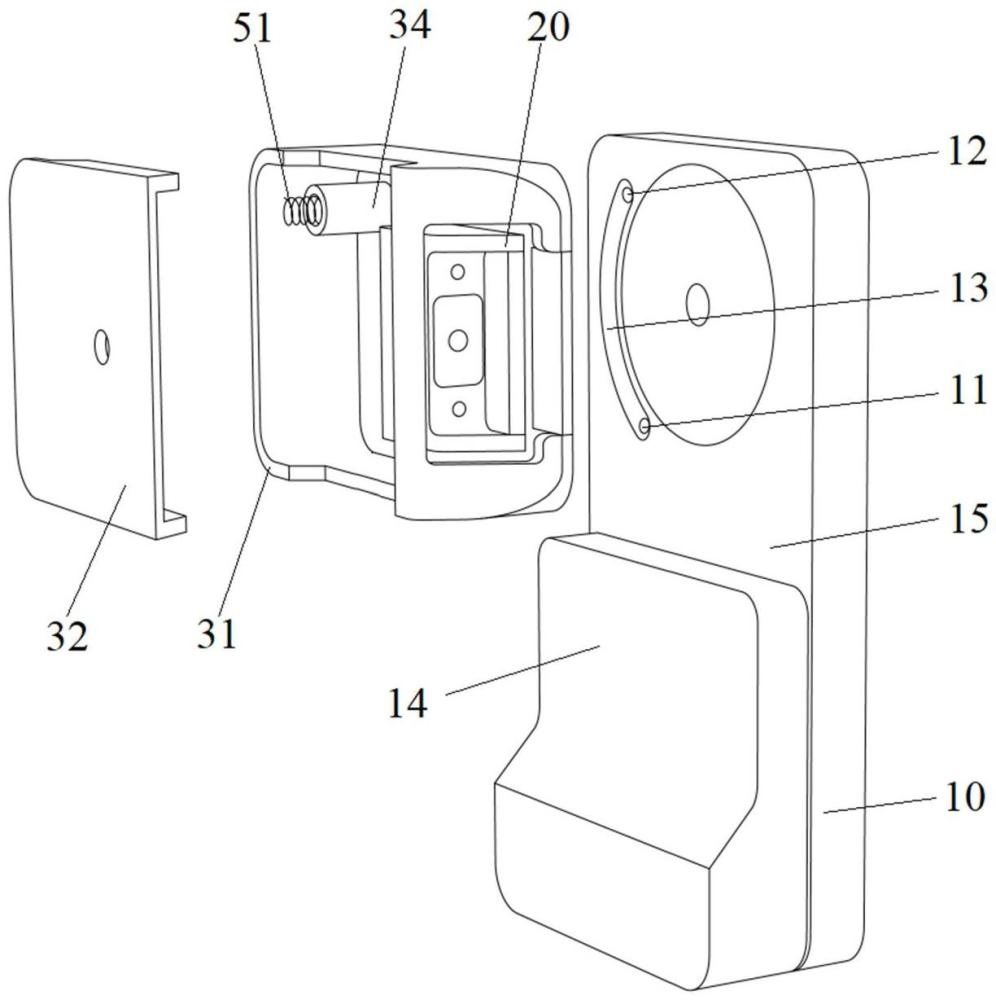

2、本實用新型提供一種電子設備，包括設備本體、掃描頭、旋轉座及旋轉軸，所述旋轉座通過旋轉軸可轉動安裝于所述設備本體的背面，所述掃描頭安裝于所述旋轉座，所述旋轉座和所述設備本體中的一個設有彈性卡頭，另一個設有第一限位孔和第二限位孔，在所述電子設備處于掃描狀態的情況下，所述彈性卡頭卡裝于所述第一限位孔，所述掃描頭伸出至所述設備本體外；在所述電子設備處于非掃描狀態的情況下，所述彈性卡頭卡裝于所述第二限位孔，所述掃描頭隱藏在所述設備本體的背面。

3、根據本實用新型提供的一種電子設備，所述設備本體設有弧形的導向槽，所述第一限位孔和所述第二限位孔位于所述導向槽的相對兩端。

4、根據本實用新型提供的一種電子設備，所述旋轉座包括座體及蓋板，所述蓋板與所述座體固定連接形成安裝腔，所述掃描頭安裝于所述安裝腔。

5、根據本實用新型提供的一種電子設備，所述掃描頭可伸縮安裝于所述安裝腔。

6、根據本實用新型提供的一種電子設備，所述蓋板設有第三限位孔和第四限位孔，所述掃描頭具有彈性限位塊，在所述掃描頭伸出至所述安裝腔外的情況下，所述彈性限位塊卡裝于所述第三限位孔；在所述掃描頭收容在所述安裝腔內的情況下，所述彈性限位塊卡裝于所述第四限位孔。

7、根據本實用新型提供的一種電子設備，所述蓋板設有條形孔，所述掃描頭固定連接有滑動件，所述滑動件穿設于所述條形孔并延伸至所述旋轉座外。

8、根據本實用新型提供的一種電子設備，還包括軸承，所述旋轉軸固定安裝于所述旋轉座，所述軸承的外圈與所述設備本體固定連接，所述軸承的內圈與所述旋轉軸固定連接。

9、根據本實用新型提供的一種電子設備，所述彈性卡頭包括彈性件及卡塊，所述旋轉座設有開口朝向所述設備本體的容納槽，所述彈性件的一端與所述容納槽的槽底抵設，另一端與所述卡塊相連。

10、根據本實用新型提供的一種電子設備，所述設備本體的背面包括第一背板及第二背板，所述第一背板相比于所述第二背板遠離所述設備本體的正面，所述旋轉座可轉動安裝于所述第二背板。

11、根據本實用新型提供的一種電子設備，在所述電子設備處于非掃描狀態的情況下，所述旋轉座的外緣與所述設備本體的外緣平齊。

12、本實用新型提供的電子設備，在設備本體上集成可以旋轉的旋轉座，旋轉座上安裝有掃描頭，隨著旋轉座的轉動，掃描頭能夠伸出至設備本體，并借助彈性卡頭與第一限位孔的配合，將旋轉座穩定在該位置，避免掃描過程中掃描頭轉動；掃描結束后，旋轉座反向旋轉，將彈性卡頭卡裝在第二限位孔內，使旋轉座帶動掃描頭隱藏在設備本體的背面，由此借助旋轉座的旋轉實現電子設備的狀態切換，在電子設備上集成掃描功能，減輕學生攜帶的設備數量。

技術特征：

1.一種電子設備，其特征在于，包括設備本體、掃描頭、旋轉座及旋轉軸，所述旋轉座通過所述旋轉軸可轉動安裝于所述設備本體的背面，所述掃描頭安裝于所述旋轉座，所述旋轉座和所述設備本體中的一個設有彈性卡頭，另一個設有第一限位孔和第二限位孔，在所述電子設備處于掃描狀態的情況下，所述彈性卡頭卡裝于所述第一限位孔，所述掃描頭伸出至所述設備本體外；在所述電子設備處于非掃描狀態的情況下，所述彈性卡頭卡裝于所述第二限位孔，所述掃描頭隱藏在所述設備本體的背面。

2.根據權利要求1所述的電子設備，其特征在于，所述設備本體設有弧形的導向槽，所述第一限位孔和所述第二限位孔位于所述導向槽的相對兩端。

3.根據權利要求1所述的電子設備，其特征在于，所述旋轉座包括座體及蓋板，所述蓋板與所述座體固定連接形成安裝腔，所述掃描頭安裝于所述安裝腔。

4.根據權利要求3所述的電子設備，其特征在于，所述掃描頭可伸縮安裝于所述安裝腔。

5.根據權利要求4所述的電子設備，其特征在于，所述蓋板設有第三限位孔和第四限位孔，所述掃描頭具有彈性限位塊，在所述掃描頭伸出至所述安裝腔外的情況下，所述彈性限位塊卡裝于所述第三限位孔；在所述掃描頭收容在所述安裝腔內的情況下，所述彈性限位塊卡裝于所述第四限位孔。

6.根據權利要求4所述的電子設備，其特征在于，所述蓋板設有條形孔，所述掃描頭固定連接有滑動件，所述滑動件穿設于所述條形孔并延伸至所述旋轉座外。

7.根據權利要求1所述的電子設備，其特征在于，還包括軸承，所述旋轉軸固定安裝于所述旋轉座，所述軸承的外圈與所述設備本體固定連接，所述軸承的內圈與所述旋轉軸固定連接。

8.根據權利要求1所述的電子設備，其特征在于，所述彈性卡頭包括彈性件及卡塊，所述旋轉座設有開口朝向所述設備本體的容納槽，所述彈性件的一端與所述容納槽的槽底抵設，另一端與所述卡塊相連。

9.根據權利要求1所述的電子設備，其特征在于，所述設備本體的背面包括第一背板及第二背板，所述第一背板相比于所述第二背板遠離所述設備本體的正面，所述旋轉座可轉動安裝于所述第二背板。

10.根據權利要求9所述的電子設備，其特征在于，在所述電子設備處于非掃描狀態的情況下，所述旋轉座的外緣與所述設備本體的外緣平齊。

技術總結
本技術提供一種電子設備，涉及電子產品技術領域。該電子設備包括設備本體、掃描頭、旋轉座及旋轉軸，旋轉座通過旋轉軸可轉動安裝于設備本體的背面，掃描頭安裝于旋轉座，旋轉座和設備本體中的一個設有彈性卡頭，另一個設有第一限位孔和第二限位孔，在電子設備處于掃描狀態的情況下，彈性卡頭卡裝于第一限位孔，掃描頭伸出至設備本體外；在電子設備處于非掃描狀態的情況下，彈性卡頭卡裝于第二限位孔，掃描頭隱藏在設備本體的背面。隨著旋轉座的轉動，掃描頭能夠伸出至設備本體，并借助彈性卡頭與第一限位孔和第二限位孔的配合，將旋轉座穩定在目標位置，實現電子設備的狀態切換，在電子設備上集成掃描功能，減輕學生攜帶的設備數量。

技術研發人員：儲德寶,張馭
受保護的技術使用者：安徽淘云科技股份有限公司
技術研發日：20240328
技術公布日：2025/4/28
