本技術涉及燒火棒裝置，尤其涉及一種燒火棒裝置。

背景技術：

1、在陶瓷仿古地板磚的生產行業中，磚面的圖案花色通過噴墨打印機打印出來。在遇到生產磚版面的顏色較深、需要噴墨水量較大的產品時，磚版面的墨水由于量大，干的速度較慢，墨水沒有完全干的狀態下進入下一道制作工序淋釉施釉，磚版面沒有完全干的墨水與淋施的保護釉疊加，導致燒制出來的產品版面泛白，其形成的白邊與開發的產品不對版，磚坯體淋釉施釉后，磚版面的釉水分較大，在進入輥道窯燒制時，磚坯體面的釉受到急速的升溫，經常導致磚坯板面的釉炸裂，降低了燒火棒裝置燒制效果，影響燒火棒裝置的正常使用。

技術實現思路

1、本實用新型要解決上述現有技術存在的問題，提供一種燒火棒裝置，保證了燒火棒裝置燒制效果，確保了燒火棒裝置的正常使用。

2、本實用新型解決其技術問題采用的技術方案：這種燒火棒裝置，包括進氣管和主管，所述進氣管的右側與主管的左側相連通，所述主管的右側連接有多個燒火結構，多個所述燒火結構的外壁右側均連接有螺紋筒，多個所述螺紋筒的外壁均連接有支撐結構，所述主管的外壁前后兩端分別固接有圓筒，所述進氣管的外壁右側固接有圓環，所述進氣管的外壁左側插接有圓板，所述圓板的右側固接有墊圈，所述墊圈的內壁與進氣管的外壁相貼合，所述圓板的外壁加工有多個圓口。

3、為了進一步完善，所述燒火結構包括燒火棒和球閥，所述燒火棒的左側與主管的右側相連通，所述燒火棒的外壁左側與球閥的外壁端部相連通，所述燒火棒的底部連通有多個噴頭。

4、進一步完善，所述燒火棒的外壁右側與螺紋筒的內壁相固接。

5、進一步完善，所述支撐結構包括套筒和彎桿，所述套筒的內壁與螺紋筒的外壁螺紋連接，所述螺紋筒的頂部右側與彎桿的底部相固接，所述彎桿的右側固接有豎板。

6、進一步完善，所述豎板的外壁上方加工有圓口。

7、進一步完善，所述豎板的外壁圓口和圓板的外壁圓口內部均加工有螺紋。

8、本實用新型有益的效果是：本實用新型，通過燒火結構中多個球閥由前到后進行開閥，同時球閥前方開口較小，越往后球閥打開越大，這樣多個燒火棒內部的氣體也是由前到后逐漸增多，隨后燒火棒配合底部噴頭噴出火焰，這樣火焰也會由前到后逐漸加大，可以使磚體溫度逐漸升高，避免溫度瞬間升高損壞，保證了燒火棒裝置燒制效果，確保了燒火棒裝置的正常使用。

技術特征：

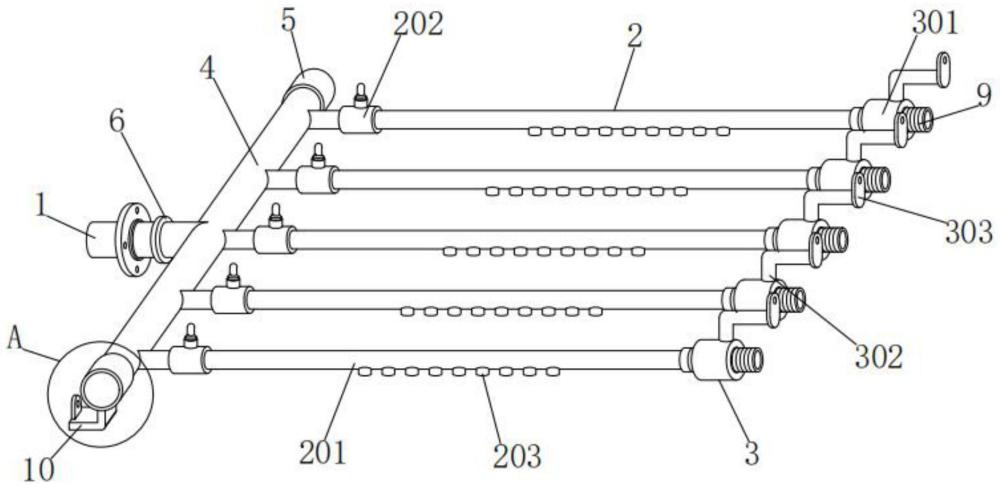

1.一種燒火棒裝置，包括進氣管(1)和主管(4)，其特征是：所述進氣管(1)的右側與主管(4)的左側相連通，所述主管(4)的右側連接有多個燒火結構(2)，多個所述燒火結構(2)的外壁右側均連接有螺紋筒(9)，多個所述螺紋筒(9)的外壁均連接有支撐結構(3)，所述主管(4)的外壁前后兩端分別固接有圓筒(5)，所述進氣管(1)的外壁右側固接有圓環(6)，所述進氣管(1)的外壁左側插接有圓板(7)，所述圓板(7)的右側固接有墊圈(8)，所述墊圈(8)的內壁與進氣管(1)的外壁相貼合，所述圓板(7)的外壁加工有多個圓口。

2.根據權利要求1所述的燒火棒裝置，其特征是：所述燒火結構(2)包括燒火棒(201)和球閥(202)，所述燒火棒(201)的左側與主管(4)的右側相連通，所述燒火棒(201)的外壁左側與球閥(202)的外壁端部相連通，所述燒火棒(201)的底部連通有多個噴頭(203)。

3.根據權利要求2所述的燒火棒裝置，其特征是：所述燒火棒(201)的外壁右側與螺紋筒(9)的內壁相固接。

4.根據權利要求1所述的燒火棒裝置，其特征是：所述支撐結構(3)包括套筒(301)和彎桿(302)，所述套筒(301)的內壁與螺紋筒(9)的外壁螺紋連接，所述螺紋筒(9)的頂部右側與彎桿(302)的底部相固接，所述彎桿(302)的右側固接有豎板(303)。

5.根據權利要求4所述的燒火棒裝置，其特征是：所述豎板(303)的外壁上方加工有圓口。

6.根據權利要求4所述的燒火棒裝置，其特征是：所述豎板(303)的外壁圓口和圓板(7)的外壁圓口內部均加工有螺紋。

技術總結
一種燒火棒裝置，包括進氣管和主管，所述進氣管的右側與主管的左側相連通，所述主管的右側連接有多個燒火結構，多個所述燒火結構的外壁右側均連接有螺紋筒，多個所述螺紋筒的外壁均連接有支撐結構，所述主管的外壁前后兩端分別固接有圓筒，所述進氣管的外壁右側固接有圓環，所述進氣管的外壁左側插接有圓板，通過燒火結構中多個球閥由前到后進行開閥，同時球閥前方開口較小，越往后球閥打開越大，這樣多個燒火棒內部的氣體也是由前到后逐漸增多，隨后燒火棒配合底部噴頭噴出火焰，這樣火焰也會由前到后逐漸加大，可以使磚體溫度逐漸升高，避免溫度瞬間升高損壞，保證了燒火棒裝置燒制效果，確保了燒火棒裝置的正常使用。

技術研發人員：潘國良,鄧先挺,黃永權,趙國濤
受保護的技術使用者：廣西聯創建材有限公司
技術研發日：20240328
技術公布日：2025/4/28
