本技術涉及電子，尤其涉及電子價簽。

背景技術：

1、本部分旨在為權利要求書中陳述的本實用新型實施例提供背景或上下文。此處的描述不因為包括在本部分中就承認是現有技術。

2、對于可充電的電子價簽，其屏幕變價、無線通信等業務的能量來源通常為二次電池，類型通常為三元鋰、錳酸鋰、鈷酸鋰、磷酸鐵鋰等體系的二次鋰電池。此類電池對過充過放工況敏感，過充過放均會導致此類電池的容量、內阻、自放電等關鍵性能發生不可逆的衰減。在電子價簽esl電路中，電池過充可以通過限制電池充電電壓的方式避免，但深度過放是無法避免的，即使價簽或電池存在過放保護電路，也存在價簽在長期靜置或未充電下頻繁使用的情況，造成電池過放且電池電壓下降到0v甚至低于0v的深度過放情況，導致電池內部材料及電池性能永久性的損傷、衰減，此時需要人工對電池進行激活或更換，電池在性能衰減的同時也積累了安全隱患。

技術實現思路

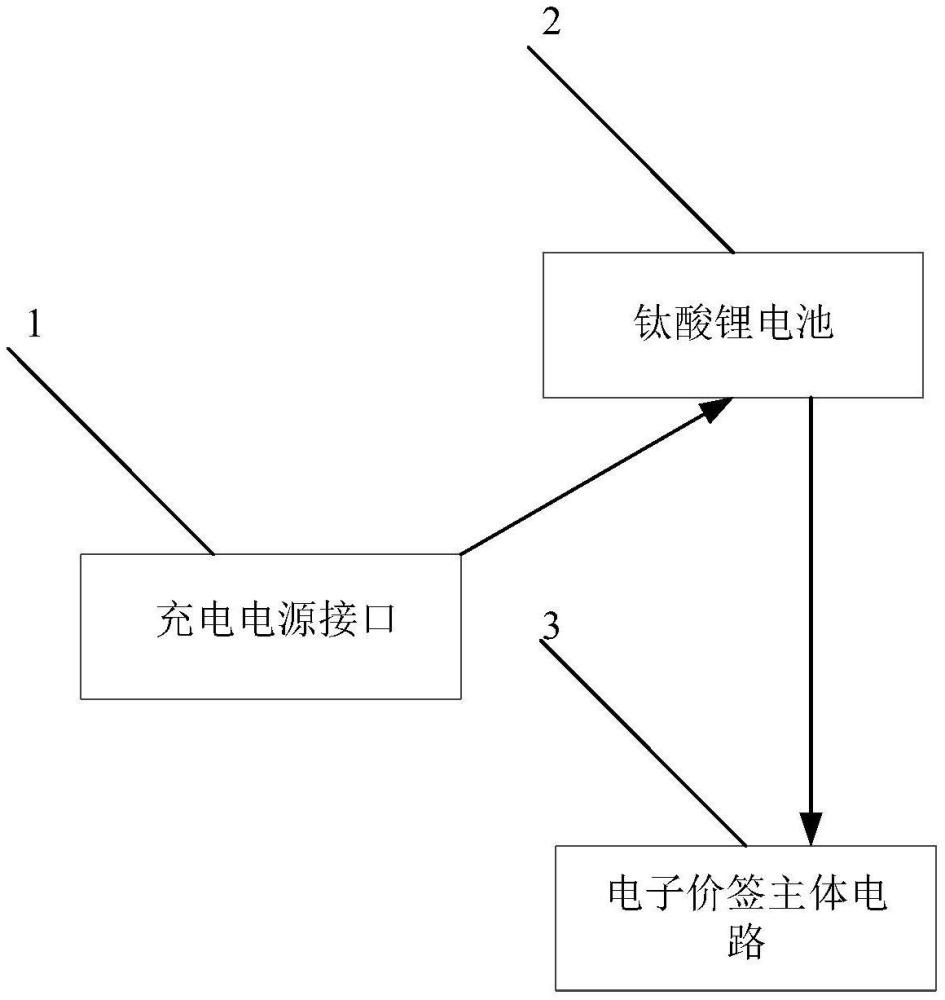

1、本實用新型實施例提供一種電子價簽，用以提高電子價簽的安全性，避免電池過放，包括：有線充電電源接口、無線充電電源接口、鈦酸鋰電池、電子價簽主體電路；

2、鈦酸鋰電池的輸入端與有線充電電源接口連接，鈦酸鋰電池的輸出端與電子價簽主體電路連接；

3、有線充電電源接口，用于將外部電源通過導線方式引入并將外部電源的電能傳輸至鈦酸鋰電池；

4、無線充電電源接口，與電子價簽主體電路連接，用于將外部的能量通過非接觸的方式轉換為電能并傳輸至鈦酸鋰電池；

5、鈦酸鋰電池，用于存儲電能，為電子價簽主體電路供電；

6、電子價簽主體電路，用于數據處理、信令通信，并控制電子價簽的顯示屏幕。

7、本實用新型實施例中，鈦酸鋰電池的正極采用鋰化合物及鋁箔集流體，鈦酸鋰電池的負極采用鈦酸鋰化合物及鋁箔集流體。

8、本實用新型實施例中，還包括：電氣隔離電路；

9、電氣隔離電路，連接在有線充電電源接口的輸出端與電子價簽主體電路之間，用于使采用無線充電電源接口充電的電路與采用有線充電電源接口充電的電路之間保持獨立。

10、本實用新型實施例中，無線充電電源接口采用近場通信nfc模塊。

11、本實用新型實施例中，還包括：

12、恒壓限流電路，連接在鈦酸鋰電池的輸入端與有線充電電源接口之間，用于在有線充電電源電壓與鈦酸鋰電池電壓相等時，控制充電截止。

13、本實用新型實施例中，還包括：電壓比較器及電源開關；

14、鈦酸鋰電池輸出端與電壓比較器輸入端連接，電壓比較器輸出端連接電源開關輸入端；

15、電壓比較器，用于控制鈦酸鋰電池的電能輸出或回流；

16、電源開關，輸出端與電子價簽主體電路連接，用于控制鈦酸鋰電池輸出。

17、本實用新型實施例中，電源開關采用mos管開關。

18、本實用新型實施例中，電子價簽主體電路包括：控制器、顯示屏幕、rf射頻模塊；控制器分別與顯示屏幕、rf射頻模塊連接，顯示屏幕用于顯示電子價簽的信息，rf射頻模塊用于射頻通信，控制器用于向顯示屏幕、rf射頻模塊發送控制指令。

19、本實用新型實施例中，電子價簽主體電路還包括：多色led，多色led分別與顯示屏幕、控制器連接。

20、本實用新型實施例中，電子價簽包括：有線充電電源接口、無線充電電源接口、鈦酸鋰電池、電子價簽主體電路；鈦酸鋰電池的輸入端與有線充電電源接口連接，鈦酸鋰電池的輸出端與電子價簽主體電路連接；有線充電電源接口，將外部電源通過導線方式引入并將外部電源的電能傳輸至鈦酸鋰電池；無線充電電源接口，用于將外部的能量通過非接觸的方式轉換為電能并傳輸至鈦酸鋰電池；鈦酸鋰電池，用于存儲電能，為電子價簽主體電路供電；電子價簽主體電路，用于數據處理、信令通信，并控制電子價簽的顯示屏幕，與現有技術相比，采用鈦酸鋰電池，即使在無過放保護電路的情況下，也可實現可充電電子價簽的長期使用或保存，提高了電子價簽的安全性，避免電池過放。

技術特征：

1.一種電子價簽，其特征在于，包括：有線充電電源接口、無線充電電源接口、鈦酸鋰電池、電子價簽主體電路；

2.如權利要求1所述的電子價簽，其特征在于，鈦酸鋰電池的正極采用鋰化合物及鋁箔集流體，鈦酸鋰電池的負極采用鈦酸鋰化合物及鋁箔集流體。

3.如權利要求1所述的電子價簽，其特征在于，還包括：電氣隔離電路；

4.如權利要求1所述的電子價簽，其特征在于，無線充電電源接口采用近場通信nfc模塊。

5.如權利要求1所述的電子價簽，其特征在于，還包括：

6.如權利要求1所述的電子價簽，其特征在于，還包括：電壓比較器及電源開關；

7.如權利要求6所述的電子價簽，其特征在于，電源開關采用mos管開關。

8.如權利要求1所述的電子價簽，其特征在于，電子價簽主體電路包括：控制器、顯示屏幕、rf射頻模塊；控制器分別與顯示屏幕、rf射頻模塊連接，顯示屏幕用于顯示電子價簽的信息，rf射頻模塊用于射頻通信，控制器用于向顯示屏幕、rf射頻模塊發送控制指令。

9.如權利要求8所述的電子價簽，其特征在于，電子價簽主體電路還包括：多色led，多色led分別與顯示屏幕、控制器連接。

技術總結
本技術公開了電子價簽，包括：有線充電電源接口、無線充電電源接口、鈦酸鋰電池、電子價簽主體電路；鈦酸鋰電池的輸入端與有線充電電源接口連接，鈦酸鋰電池的輸出端與電子價簽主體電路連接；有線充電電源接口，將外部電源通過導線方式引入并將外部電源的電能傳輸至鈦酸鋰電池；無線充電電源接口，用于將外部的能量通過非接觸的方式轉換為電能并傳輸至鈦酸鋰電池；鈦酸鋰電池，用于存儲電能，為電子價簽主體電路供電；電子價簽主體電路，用于數據處理、信令通信，并控制電子價簽的顯示屏幕。本技術采用鈦酸鋰電池，在電子價簽無過放保護電路的情況下，避免電子價簽可充電電池深度過放，提升電子價簽的安全性。

技術研發人員：王延偉,田志華,梁敏,密加永
受保護的技術使用者：漢朔科技股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
