本發明涉及視覺檢測，尤其涉及一種基于深度學習的ai視覺檢測方法。

背景技術：

1、視覺檢測是指通過機器代替人眼進行測量和判斷，通過相機在鏡頭、光源的輔助下對產品進行拍照，然后通過采集卡將采集的圖像存放在計算機或服務器硬盤中，利用圖像處理軟件將圖像切分、計算后得出一定的結果，并將結果用于對產品或設備的檢測、分選、控制等。

2、然而，現有的視覺檢測方法為了對單個產品的多面進行圖像采集，常需要在檢測設備中設置旋轉裝置對產品進行旋轉，一方面增加了檢測設備的生產成本和運行成本，影響了視覺檢測的穩定性和精度；另一方面對單個產品的圖像采集時間較長，難以滿足生產線的節拍要求。

3、基于上述技術問題，本申請?zhí)岢鲆环N基于深度學習的ai視覺檢測方法。

技術實現思路

1、本發明的目的是提供一種基于深度學習的ai視覺檢測方法，以解決背景技術中提到的技術問題，本發明的目的是通過以下技術方案實現的：

2、一種基于深度學習的ai視覺檢測方法，包括以下步驟：

3、步驟s1、獲取帶有缺陷產品的不同面的圖像；

4、步驟s2、對圖像進行預處理，構建產品缺陷數據集；

5、步驟s3、建立深度學習模型，利用缺陷數據集進行訓練；

6、步驟s4、進行圖像采集，利用訓練好的深度學習模型進行視覺檢測；

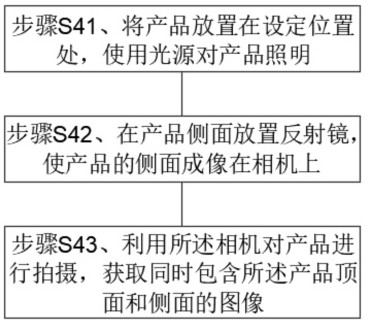

7、其中，步驟s4中圖像采集包括：

8、步驟s41、將產品放置在設定位置處，使用光源對產品照明；

9、步驟s42、在產品側面放置反射鏡，使產品的側面成像在相機上；

10、步驟s43、利用所述相機對產品進行拍攝，獲取同時包含所述產品頂面和側面的圖像。

11、進一步地，步驟s2具體包括：

12、步驟s21、提取roi，并對所提取的圖像進行去噪；

13、步驟s22、對步驟s21所得圖像中的缺陷進行標注；

14、步驟s23、對標注好的圖像進行圖像擴增，得到缺陷數據集。

15、進一步地，步驟s23圖像擴增的方式包括hsv顏色轉換、旋轉、鏡像、縮放、模糊、裁剪/填充和遷移。

16、進一步地，步驟s3包括：

17、步驟s31、將缺陷數據集按比例分成訓練集和測試集；

18、步驟s32、對訓練集數據進行加權處理；

19、步驟s33、將加權處理后的訓練集輸入深度學習模型中訓練；

20、步驟s34、將測試集輸入深度學習模型中測試，保存最優深度學習模型。

21、進一步地，加權處理包括：

22、步驟s321、讀取訓練集樣本；

23、步驟s322、計算不同缺陷類別的個數；

24、步驟s323、按照缺陷類別個數對類別權重進行賦值；

25、步驟s324、按照類別權重刪選訓練集；

26、其中，類別個數越多，所賦值的權重越小。

27、進一步地，深度學習模型包括主干網絡、頸部網絡和輸出網絡，主干網絡用于提取特征，頸部網絡用于增強特征，輸出網絡用于檢測和分類。

28、進一步地，主干網絡包括五個卷積模塊，四個csplayer模塊和一個sppf模塊，卷積模塊包括卷積層、歸一化層和silu激活函數。

29、進一步地，頸部網絡為具有特征金字塔網絡的路徑聚合網絡。

30、進一步地，輸出網絡包括檢測頭和分類頭。

31、進一步地，光源為階梯式環形光源，反射鏡呈45°角傾斜布置。

32、本申請實施例提供的技術方案，至少具有如下技術效果或優點：

33、1、通過在產品四周布置反射鏡獲取同時包含產品頂面和側面的圖像，無需采用旋轉裝置對產品進行旋轉，一方面節約了檢測設備的生產成本和運行成本，避免了旋轉裝置精度對視覺檢測的影響，提高了視覺檢測的穩定性和精度；另一方面縮短了單個產品的圖像采集時間，提高了產品的檢測效率；

34、2、通過對訓練集數據進行加權處理，保證了測試樣本的平衡，保證了訓練結果的精準性。

技術特征：

1.一種基于深度學習的ai視覺檢測方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種基于深度學習的ai視覺檢測方法，其特征在于，步驟s2具體包括：

3.根據權利要求2所述的一種基于深度學習的ai視覺檢測方法，其特征在于，步驟s23所述圖像擴增的方式包括hsv顏色轉換、旋轉、鏡像、縮放、模糊、裁剪/填充和遷移。

4.根據權利要求1所述的一種基于深度學習的ai視覺檢測方法，其特征在于，步驟s3包括：

5.根據權利要求4所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述加權處理包括：

6.根據權利要求4所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述深度學習模型包括主干網絡、頸部網絡和輸出網絡，所述主干網絡用于提取特征，所述頸部網絡用于增強特征，所述輸出網絡用于檢測和分類。

7.根據權利要求6所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述主干網絡包括五個卷積模塊，四個csplayer模塊和一個sppf模塊，所述卷積模塊包括卷積層、歸一化層和silu激活函數。

8.根據權利要求6所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述頸部網絡為具有特征金字塔網絡的路徑聚合網絡。

9.根據權利要求6所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述輸出網絡包括檢測頭和分類頭。

10.根據權利要求1所述的一種基于深度學習的ai視覺檢測方法，其特征在于，所述光源為階梯式環形光源，所述反射鏡呈45°角傾斜布置。

技術總結
本發明公開了一種基于深度學習的AI視覺檢測方法，包括以下步驟：獲取帶有缺陷產品的不同面的圖像；對圖像進行預處理，構建產品缺陷數據集；建立深度學習模型，利用缺陷數據集進行訓練；進行圖像采集，利用訓練好的深度學習模型進行視覺檢測；圖像采集包括：將產品放置在設定位置處，使用光源對產品照明；在產品側面放置反射鏡，使產品的側面成像在相機上；利用所述相機對產品進行拍攝，獲取同時包含所述產品頂面和側面的圖像。本申請無需采用旋轉裝置對產品進行旋轉，一方面節約了檢測設備的生產成本和運行成本，避免了旋轉裝置精度對視覺檢測的影響，提高了視覺檢測的穩定性和精度。

技術研發人員：施克永
受保護的技術使用者：蘇州賽米維爾智能裝備有限公司
技術研發日：
技術公布日：2025/4/28
