本技術涉及顯卡固定裝置，更具體地說，涉及一種展示顯卡的固定裝置。

背景技術：

1、顯卡是個人計算機基礎的組成部分之一，將計算機系統需要的顯示信息進行轉換驅動顯示器，并向顯示器提供逐行或隔行掃描信號，控制顯示器的正確顯示，是連接顯示器和個人計算機主板的重要組件，在對游戲顯卡進行安裝固定時，需要通過安裝支架對顯卡進行限位固定，但傳統的顯卡安裝支架僅能進行橫向和立向的安裝，無法進行豎向安裝。

2、使用本實用新型可以在安裝顯卡時進行豎向安裝，且安裝更加靈活美觀，并且能夠有效幫助散熱。

技術實現思路

1、本實用新型旨在于解決上述背景技術提出的技術問題，提供一種展示顯卡的固定裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種展示顯卡的固定裝置，包括：底座，所述底座頂端設置有固定座，固定座右側頂端設置有側板，側板后端內測設置有顯卡連接結構；所述固定座包括：固定底板、固定架、前板、導光件、固定螺栓以及活動螺栓，其中固定架設置于固定底板頂端，前板設置于固定架前端，導光件設置于前板與固定架之間，固定螺栓與活動螺栓安裝在固定底板上；

3、所述顯卡連接結構包括：轉接pcb板、顯卡槽、第一線材固定件以及第二線材固定件；其中轉接pcb板安裝與側板側面，顯卡槽安裝于轉接pcb板前端，第一線材固定件和第二線材固定件安裝于轉接pcb板左端。

4、進一步的優選方案：所述固定底板上開設有兩個安裝槽，其中一個安裝槽呈弧形設置，用以安裝活動螺栓，另一安裝槽為常規圓形安裝槽，用以安裝固定螺栓。

5、進一步的優選方案：所述前板通過螺絲安裝于固定架前端，且上開設有條狀槽，前板總體形狀呈向前端隆起的鎧甲狀設置。

6、進一步的優選方案：所述側板前端設置有兩個擋板，側板底端前后兩側設置有固定腳，固定腳上開設有螺紋孔，側板靠近擋板的一側開設有一列條狀槽。

7、進一步的優選方案：所述轉接pcb板頂部和底部均開設有兩個螺紋孔，顯卡槽固定安裝于轉接pcb板前端，顯卡槽頂端設置有卡扣,轉接pcb板的左側上部與下部也開設有螺紋孔，第一線材固定件與第二線材固定件通過螺栓一前一后安裝于轉接pcb板左側，且第一線材固定件和第二線材固定件配合與前端形成固定槽。

8、進一步的優選方案：所述導光件采用argb燈作為燈帶。

9、有益效果：

10、1.通過設置有可旋轉活動的固定座，在將顯卡安裝進固定裝置后，可旋轉固定座，將顯卡旋轉至合適角度，以滿足不同的顯卡安裝需求，使得顯卡固定裝置能夠適用于不同的使用環境；

11、2.通過設置有采用argb技術的導光件，當導光件發光時，能夠產生多種炫彩光效，使得整體更加美觀，能夠滿足不同用戶的需求；

12、3.通過設置有豎向的顯卡連接結構，使得顯卡能夠進行豎向安裝，解決了傳統固定裝置只能進行橫向和立項安裝的問題；

13、4.通過設置有豎向穩定結構，增強顯卡散熱效果；

14、4.綜上所述，該種展示顯卡的固定裝置，通過設置有可旋轉活動的固定座、豎向的顯卡連接結構等結構，使得顯卡可以進行豎向安裝，并且在安裝顯卡后，可以旋轉調節顯卡的角度，以滿足不同的顯卡安裝需求，使得顯卡固定裝置能夠適用于不同的使用環境。

技術特征：

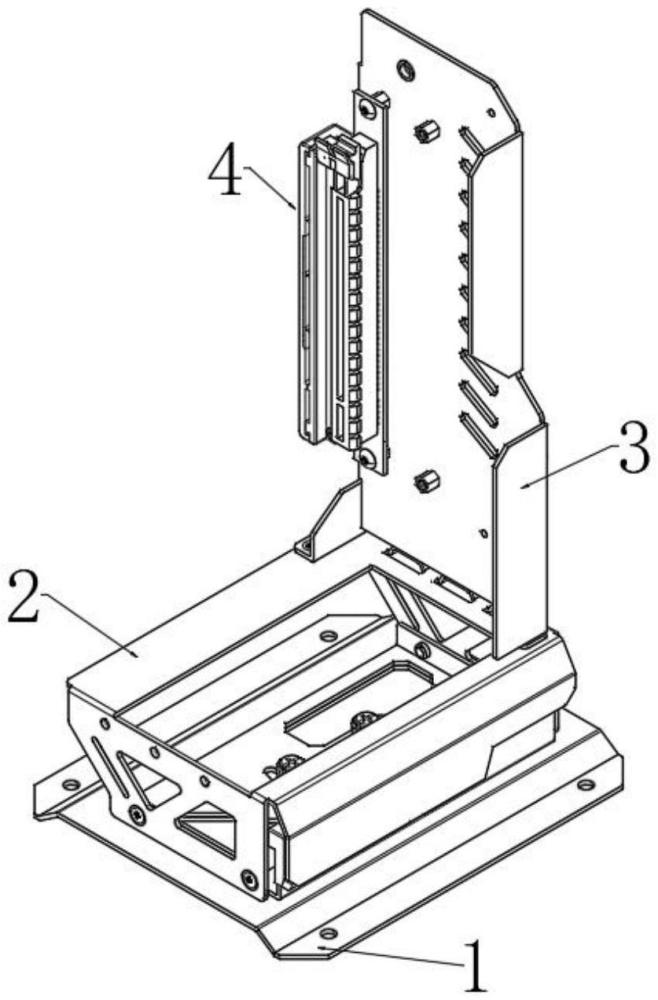

1.一種展示顯卡的固定裝置，包括：底座(1)，其特征在于：所述底座(1)頂端設置有固定座(2)，固定座(2)右側頂端設置有側板(3)，側板(3)后端內測設置有顯卡連接結構(4)；所述固定座(2)包括：固定底板(201)、固定架(202)、前板(203)、導光件(204)、固定螺栓(205)以及活動螺栓(206)，其中固定架(202)設置于固定底板(201)頂端，前板(203)設置于固定架(202)前端，導光件(204)設置于前板(203)與固定架(202)之間，固定螺栓(205)與活動螺栓(206)安裝在固定底板(201)上；

2.根據權利要求1所述的一種展示顯卡的固定裝置，其特征在于：所述固定底板(201)上開設有兩個安裝槽，其中一個安裝槽呈弧形設置，用以安裝活動螺栓(206)，另一安裝槽為常規圓形安裝槽，用以安裝固定螺栓(205)。

3.根據權利要求1所述的一種展示顯卡的固定裝置，其特征在于：所述前板(203)通過螺絲安裝于固定架(202)前端，且上開設有條狀槽，前板(203)總體形狀呈向前端隆起的鎧甲狀設置。

4.根據權利要求1所述的一種展示顯卡的固定裝置，其特征在于：所述側板(3)前端設置有兩個擋板，側板(3)底端前后兩側設置有固定腳(301)，固定腳(301)上開設有螺紋孔，側板(3)靠近擋板的一側開設有一列條狀槽。

5.根據權利要求1所述的一種展示顯卡的固定裝置，其特征在于：所述轉接pcb板(401)頂部和底部均開設有兩個螺紋孔，顯卡槽(402)固定安裝于轉接pcb板(401)前端，顯卡槽(402)頂端設置有卡扣，轉接pcb板(401)的左側上部與下部也開設有螺紋孔，第一線材固定件(403)與第二線材固定件(404)通過螺栓一前一后安裝于轉接pcb板(401)左側，且第一線材固定件(403)和第二線材固定件(404)配合與前端形成固定槽。

6.根據權利要求1所述的一種展示顯卡的固定裝置，其特征在于：所述導光件(204)采用argb燈作為燈帶。

技術總結
本技術提供了一種展示顯卡的固定裝置，包括底座，底座頂端設置有固定座，固定座右側頂端設置有側板，側板后端內測設置有顯卡連接結構；固定座包括：固定底板、固定架、前板、導光件、固定螺栓以及活動螺栓，其中固定架設置于固定底板頂端，前板設置于固定架前端，導光件設置于前板與固定架之間，固定螺栓與活動螺栓安裝在固定底板上，顯卡連接結構包括：轉接PCB板、顯卡槽、第一線材固定件以及第二線材固定件；其中轉接PCB板安裝與側板側面，顯卡槽安裝于轉接PCB板前端，第一線材固定件和第二線材固定件安裝于轉接PCB板左端。該種展示顯卡的固定裝置，使得顯卡可以進行豎向安裝，并且在安裝顯卡后，可以旋轉調節顯卡的角度，以滿足不同的顯卡安裝需求，使得顯卡固定裝置能夠適用于不同的使用環境。

技術研發人員：林雨帆
受保護的技術使用者：東莞市億富電腦科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
