本發明涉及新能源汽車電子控制，尤其涉及一種基于虛擬ecu的ota主控程序升級方法。

背景技術：

1、在當前的新能源汽車技術中，ota(over-the-air，空中下載技術)主控程序運行在tbox(telematics?box，遠程通信終端)中。當需要對ota主控程序進行升級時，必須依賴tbox的固件發版，以fota(firmware?over?the?air，固件的遠程升級)的方式進行升級。這種升級方式存在諸多限制，一方面，升級過程的依賴性使得ota的靈活性和響應速度受到影響，因為每次升級都需要等待tbox的完整固件的發版更新，增加了時間成本。另一方面，若tbox固件出現問題或升級不及時，可能會導致ota功能無法正常使用，影響車輛軟件的及時更新和優化。

2、因此，如何解決當前ota主控程序升級依賴tbox固件發版和升級的困境，提高ota的靈活性、響應速度和可靠性，降低時間成本，確保車輛軟件能夠及時、高效地進行升級，是目前亟待解決的技術問題。

技術實現思路

1、為了解決現有技術的不足，本發明提供了一種基于虛擬ecu的ota主控程序升級方法，將車端ota主控應用軟件設置為獨立的虛擬ecu(electronic?control?unit，電子控制單元)，使ota主控程序不再依賴tbox固件發版即可獨立完成升級，提高ota的靈活性、響應速度和可靠性，降低時間成本，確保車輛軟件能夠及時、高效地進行升級。

2、本發明實施例提供了以下方案：

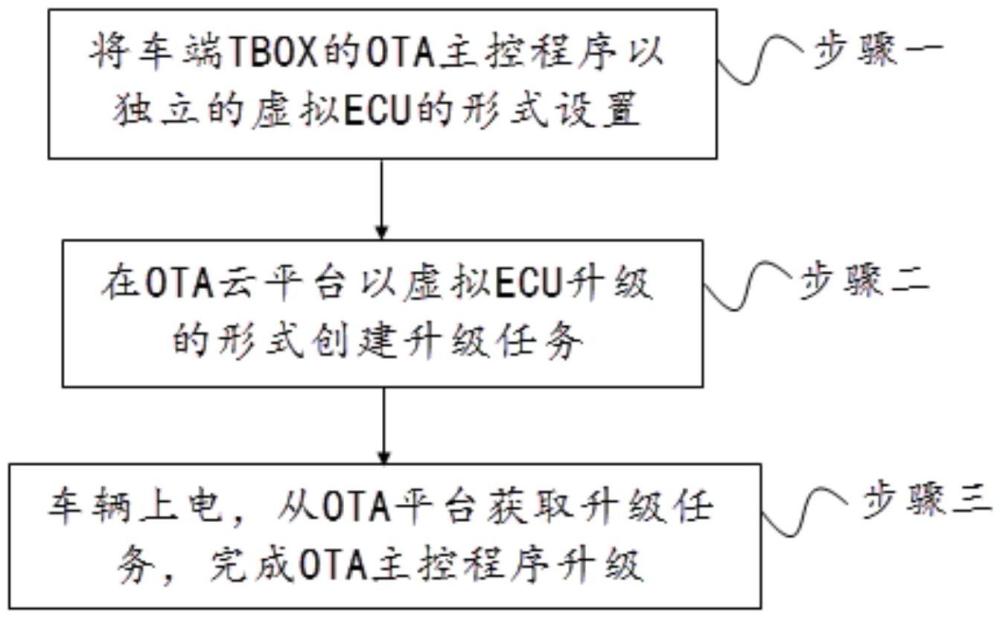

3、本發明實施例提供了一種基于虛擬ecu的ota主控程序升級方法，所述方法包括以下步驟：

4、s1、將車端tbox的ota主控程序以獨立的虛擬ecu的形式設置，使ota主控程序在車端tbox中獨立存儲和運行；

5、s2、在ota云平臺以虛擬ecu升級的形式創建升級任務；

6、s3、車輛上電，從ota平臺獲取升級任務，完成ota主控程序升級。

7、在一種可選的實施例中，步驟s1中所述的車端tbox與其他車輛ecu相互通信并且獨立運行。

8、在一種可選的實施例中，步驟s1所述的ota主控程序包括集成于tbox只讀分區的inota(inner?over?the?air，內部ota模塊升級)程序模塊和spv(supervision?processvirtual，守護進程)程序模塊，以及集成于tbox可讀寫分區的fms(fota-master-server，fota升級主控服務)程序模塊。

9、在一種可選的實施例中，步驟s2具體包括以下過程：

10、s2.1、ota云平臺新增虛擬ecu，將ota主控程序的信息以ecu的格式填入虛擬ecu的信息中；

11、s2.2、在ota云平臺上傳虛擬ecu升級包；

12、s2.3、在ota云平臺以虛擬ecu升級的形式創建升級任務；

13、s2.4、ota云平臺等待車輛上電獲取升級任務。

14、在一種可選的實施例中，步驟s3具體包括以下過程：

15、s3.1、當ota主控程序的fms程序模塊檢測到車輛上電后，將上電通知發送給inota程序模塊，觸發inota程序模塊查詢升級任務；

16、s3.2、當inota程序模塊檢測到ota云平臺的升級任務，從ota云平臺下載虛擬ecu升級包；

17、s3.3、inota程序模塊對虛擬ecu升級包進行完整性和安全性驗證；

18、s3.4、虛擬ecu升級包驗證通過后，將虛擬ecu升級包拷貝至升級目錄，同時備份至emmc存儲空間；

19、s3.5、當fms程序模塊空閑，使用虛擬ecu升級包以sota方式升級；

20、s3.6、升級后，將升級結果上報至ota云平臺。

21、在一種可選的實施例中，步驟s3.5所述的升級包括以下過程：

22、s3.5.1、inota程序模塊將正在運行的fms程序模塊標記為不可用狀態，復制到備份目錄中，作為備份fms程序模塊；

23、s3.5.2、inota程序模塊將虛擬ecu升級包中的新fms程序模塊拷貝至升級目錄，替換升級前的fms程序模塊，作為升級后fms程序模塊；

24、s3.5.3、inota程序模塊將升級后fms程序模塊標記為可用狀態；

25、s3.5.4、inota程序模塊停止正在運行的fms程序模塊；

26、s3.5.5、spv程序模塊檢測到原始的fms程序模塊退出后，拉起升級后fms程序模塊；

27、s3.5.6、升級后fms程序模塊啟動后，inota程序模塊監測fms程序模塊版本信息，若版本異常，則進入回滾流程，從備份目錄中利用備份fms程序模塊進行恢復；若版本正常，則升級完成。

28、本發明基于其技術方案所具有的有益效果在于：

29、(1)本發明提供的一種基于虛擬ecu的ota主控程序升級方法，參考實體ecu的sota(software?over?the?air，軟件在線升級)升級方式，將車端ota主控應用軟件設置為獨立的虛擬ecu(electronic?control?unit，電子控制單元)，將要更新的程序模塊集成在tbox的可讀寫分區中。如此一來，tbox出廠時只需要集成inota和spv兩個模塊，這兩個模塊基本不會進行更新和變動，一旦有fms的升級需求，只需要在云平臺創建虛擬ecu的升級任務給到inota來更新即可，無需對整個tbox進行固件升級，從而使ota主控程序不再依賴tbox固件發版即可獨立完成升級，實現了與tbox固件的解耦，使得ota主控的升級不再依賴于tbox的固件發版。這樣可以大大提高ota的靈活性和響應速度，能夠更快速地響應軟件更新需求，減少升級時間成本。

30、(2)獨立的虛擬ecu可以更好地管理升級過程，對升級包進行嚴格的驗證和監測，確保升級的安全性和可靠性。即使tbox固件出現問題，也不會影響ota功能的正常使用，增強了車輛軟件升級的穩定性和可靠性。

31、(3)虛擬ecu的獨立設計使得ota主控應用的維護和管理更加方便?？梢詥为殞μ摂Mecu進行升級和優化，而不會影響其他車輛系統的正常運行。同時，也方便了對ota功能的故障排查和修復。

32、(4)本發明可利用spv程序模塊自動檢測和同步各進程之間的狀態，保證了進程間通信和狀態同步問題，同時利用備份措施和監測機制避免ota主控模塊在可讀寫分區中存在文件丟失和損壞的風險問題。

技術特征：

1.一種基于虛擬ecu的ota主控程序升級方法，其特征在于，所述方法包括以下步驟：

2.根據權利要求1所述的基于虛擬ecu的ota主控程序升級方法，其特征在于：步驟s1中所述的車端tbox與其他車輛ecu相互通信并且獨立運行。

3.根據權利要求1所述的基于虛擬ecu的ota主控程序升級方法，其特征在于：步驟s1所述的ota主控程序包括集成于tbox只讀分區的inota程序模塊和spv程序模塊，以及集成于tbox可讀寫分區的fms程序模塊。

4.根據權利要求1所述的基于虛擬ecu的ota主控程序升級方法，其特征在于：步驟s2具體包括以下過程：

5.根據權利要求3或4所述的基于虛擬ecu的ota主控程序升級方法，其特征在于：步驟s3具體包括以下過程：

6.根據權利要求5所述的基于虛擬ecu的ota主控程序升級方法，其特征在于：步驟s3.5包括以下過程：

技術總結
本發明公開了一種基于虛擬ECU的OTA主控程序升級方法，包括將車端TBOX的OTA主控程序以獨立的虛擬ECU的形式設置，在OTA云平臺以虛擬ECU升級的形式創建升級任務，車輛上電，從OTA平臺獲取升級任務，完成OTA主控程序升級。本發明提供的一種基于虛擬ECU的OTA主控程序升級方法將車端OTA主控應用軟件設置為獨立的虛擬ECU，使OTA主控程序不再依賴TBOX固件發版即可獨立完成升級，提高OTA的靈活性、響應速度和可靠性，降低時間成本，確保車輛軟件能夠及時、高效地進行升級。

技術研發人員：柳偉,高赫男,王平,鄭港,劉篤佼,朱外明
受保護的技術使用者：合肥工業大學
技術研發日：
技術公布日：2025/4/24
