本發明屬于計算機視覺，具體涉及一種基于神經網絡的高斯?jié)姙R單目重建方法。

背景技術：

1、隨著機器學習的飛速發展，高精度三維表面重建技術在各個領域的應用越來越廣泛，如逆向工程、數字建模、醫療診斷、虛擬現實等。該技術能夠通過對物體幾何形狀的重塑和建模，提供更準確、更直觀的圖形表達。在人工智能大行其道的時代，三維重建的技術水平對計算機科技的發展至關重要。

2、文獻“r.hartley?and?a.zisserman，‘multiple?view?geometry?in?computervision，’2nd?ed.cambridge：cambridge?university?press，2004.”提出了一種三維重建方法，從幾何上理解和分析從三維到二維的投影過程，設計了從二維到三維的逆問題解決方案，但現有的三維重建通常需要大量已知相機參數的圖像，并進行相機參數估計、密集點云重建和表面重建等多個步驟，對算力的要求是十分巨大的。相比之下，基于深度學習的算法具有顯著的精簡算力的優勢。在神經網絡中，處理由圖片提取的數據變成了編碼與解碼的過程，隨著特征點選取的增加，無需復雜的相機校準的情況下，就可以從單張或多張二維圖像中重建物體的三維模型。目前，主流的三維重建形式一共有三種：基于點云的三維重建，基于體素的三維重建以及基于網格的三維重建。其中，點云重建方式nerf的問世讓神經輻射場成為主流，但其因?yàn)槭褂蒙窠?jīng)網絡進行稠密重建，對gpu算力的要求仍然很高。

3、雖然通過幾何和深度學習從現有圖像中恢復布局的工作進展迅速，但利用全景圖像應對這些挑戰的工作仍然很少。全景相機具有提高任務性能的潛力：其360°的視場可捕捉其光學中心周?chē)恼麄€(gè)視場，可一次性獲取大量的信息，從而更好地復原布局。

技術實現思路

1、為解決上述技術問題，本發明提供了一種基于神經網絡的高斯?jié)姙R單目重建方法，從工程應用角度出發，將三維高斯與單目重建技術結合，并使用全景圖片拍攝與球狀卷積核圖片深度恢復技術，減少了以往三維重建技術的所需圖片數，極大地加快了三維重建的速度，具有重要的應用價值。

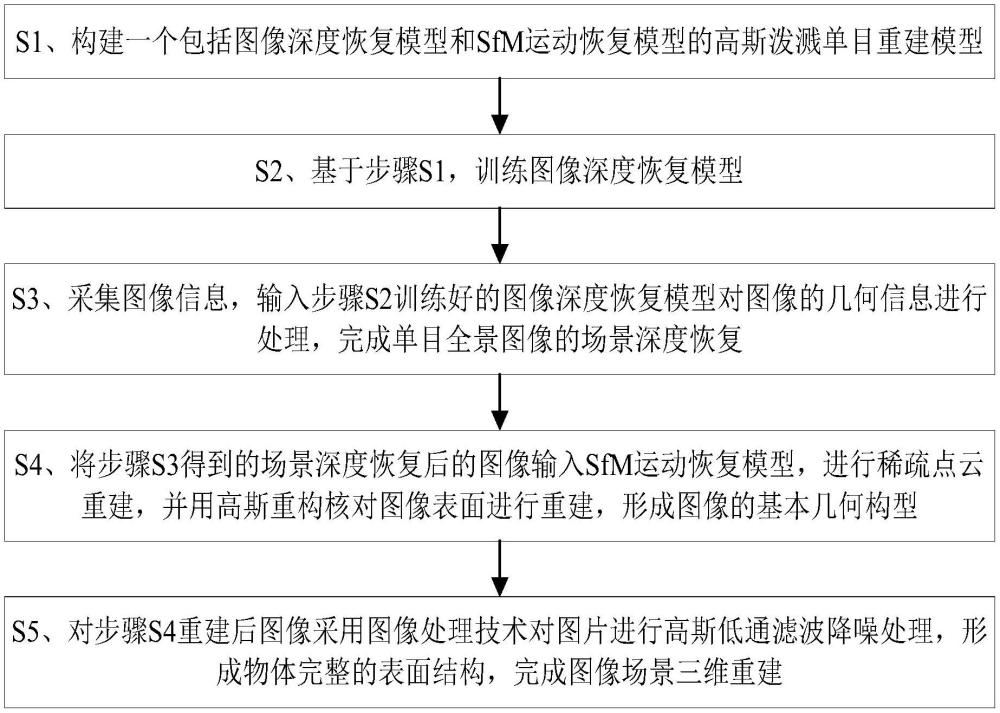

2、本發明采用的技術方案為：一種基于神經網絡的高斯?jié)姙R單目重建方法，具體步驟如下：

3、s1、構建一個包括圖像深度恢復模型和sfm運動恢復模型的高斯?jié)姙R單目重建模型；

4、所述圖像深度恢復模型用于對單目全景圖像進行場景深度恢復，包括：預訓練網絡、預測網絡。預訓練網絡和預測網絡具體結構均為基于球狀卷積的編碼-解碼結構，編碼器固定采用vgg16。所述sfm運動恢復模型用于對恢復的圖像進行稀疏點云重建。

5、其中，所述基于球狀卷積的編碼-解碼結構中，編碼器包括：球狀卷積層、池化層、包含交叉熵和正則化的損失函數；且編碼模型共5個主層，每個主層包括一個球卷積層和一個池化層；編碼部分球卷積層和池化層共包含18個子層。解碼器包括：5層堆疊的反卷積層、relu激活函數。且解碼器與編碼器跳躍連接，對輸出使用上采樣。

6、s2、基于步驟s1，訓練圖像深度恢復模型；

7、將圖像中對應成像空間的點進行視圖編碼，使其形成監督學習序列作為預訓練網絡和預測網絡的輸入。所述圖像深度恢復模型中嵌入自適應矩估計算法adam優化學習率，同時使用誤差反向傳播算法更新網絡權重，并使用所述兩種算法依次訓練預訓練網絡和預測網絡，根據損失函數估計每個參數梯度變化，動態調整參數的學習速率和學習步長，確定每次沿梯度反方向移動的距離，不斷更新神經網絡模型的權重，觀察模型輸出的損失函數和精度曲線，當模型中的參數收斂，并且模型精度達到或者接近預設精度，訓練過程終止，完成訓練。

8、其中，adam計算出一個指數衰減的歷史梯度的平均mt，同時還計算一個指數衰減的歷史平方梯度的平均vt，其計算表達式如下：

9、

10、mt＝?β1mt-1?+?(1-β1)gt???????????????(2)

11、vt?＝?β2vt-1?+?(1-β2)gt2???????????????(3)

12、其中，θ表示模型中的任一參數，ft(θ)表示噪聲目標函數f(θ)在隨后時間步t上的隨機函數值。mt表示對梯度的一階矩的估計，mt-1表示更新前梯度的一階矩的估計，vt表示對梯度的二階矩的估計，vt-1表示更新前梯度的二階矩的估計，β1表示一階矩估計的指數衰減率，β2表示二階矩估計的指數衰減率。gt表示表示函數ft(θ)關于θ的梯度。adam中通過計算偏差矯正的一階矩估計和二階矩估計來抵消偏差，計算表達式如下：

13、

14、其中，表示時間步t的一階矩估計，表示當前時間步t的二階矩估計，生成adam的參數更新公式如下：

15、

16、其中，θt+1表示時間步t+1的參數值，θt表示時間步t的參數值，η表示學習率，∈表示偏置值，且∈＝10-8。

17、s3、采集圖像信息，輸入步驟s2訓練好的圖像深度恢復模型對圖像的幾何信息進行處理，完成單目全景圖像的場景深度恢復；

18、s4、將步驟s3得到的場景深度恢復后的圖像輸入sfm運動恢復模型，進行稀疏點云重建，并用高斯重構核對圖像表面進行重建，形成圖像的基本幾何構型；

19、s5、對步驟s4重建后圖像采用圖像處理技術對圖片進行高斯低通濾波降噪處理，形成物體完整的表面結構，完成圖像場景三維重建。

20、進一步地，所述步驟s3具體如下：

21、s31、使用相機拍攝物體的單目全景圖像，得到圖像信息；

22、使用一臺相機，并給相機設置轉臺的設計，使其可以以單視角拍攝到物體的各個方向，使用該相機拍攝物體的單目全景圖像，得到圖像信息。

23、其中，所得圖片包括隨機的高頻噪聲。

24、s32、基于步驟s31得到的圖像信息，輸入到步驟s2訓練好的圖像深度恢復模型對圖像的幾何信息進行圖像恢復處理，使其輸出包含正確深度信息的圖像；

25、將圖形的處理過程視為三維坐標的旋轉變化，被處理的圖像為三維旋轉群so(3)，即旋轉過程中起始與結束狀態構成的集合，則旋轉操作的矩陣形式表達式如下：

26、

27、其中，θ表示旋轉操作在三維空間中對應的旋轉角度，rx(θ)，ry(θ)，rz(θ)分別表示在三維坐標系中各個維度上的旋轉操作，rx(θ)，ry(θ)，rz(θ)對應的矩陣分別為各個操作對應的數學表示。

28、球狀卷積在球面s2上的求內積函數表達式如下：

29、

30、其中，s2表示球面，表示球面上各個位置的像素函數，fk(x)表示卷積核函數，k表示第k個通道，k表示圖像通道總數，x表示自變量。

31、在所述訓練好的圖像深度恢復模型中，解碼部分共5大層，其中第一層中卷積部分的卷積核在球面s2上卷積，從第二層開始卷積部分的卷積核在三維旋轉群so(3)中進行卷積。在三維旋轉群中進行操作時，對于三維旋轉矩陣中的任意元素，存在的關聯的表達式如下：

32、

33、其中，xj表示原始三維向量x在標準基下的第j個分量，j是列指標；x′i表示經過旋轉后的三維向量x′在標準基下的第i個分量，i是行指標。表示旋轉矩陣r的元素，即從原始坐標系的第j軸到旋轉后坐標系的第i軸的映射。

34、基于歐拉角分解，so(3)中將發生的運動形式表示為兩次圍繞單坐標軸的旋轉的函數和繞另一坐標軸的運動的函數的乘積。先將坐標軸視為常規的慣性系參考軸，對兩個坐標軸上的運動進行分析。然后，將坐標軸視為以原點為載體的運動中心的載體系，其描述運動的形式為橫滾-俯仰，則給出運動過程的表達式如下：

35、ρ＝rz(α)ry(β)rz(γ)?????(12)

36、其中，rz(α)ry(β)rz(γ)分別表示在三維坐標系中各個維度上的旋轉操作，α，β，γ分別表示該旋轉操作與x，y，z三個坐標軸的夾角；r與旋轉群上函數的內積可視為矩陣的hadamard積，其進行卷積時滿足等變性。選擇采用快速傅里葉變換算法進行優化。

37、所述訓練好的圖像深度恢復模型利用wigner?d函數作為基底，使球卷積過程轉化為可進行快速傅里葉變換算法的形式，具體如下：

38、首先設定wigner?d函數的表達式如下：

39、

40、其中，j，m，m'表示三個影響函數表征的主要指標；j為非負整數，且滿足-j<m，m'<j。

41、則第二項為wigner?d函數，其展開表達式如下：

42、

43、其中，u表示m與m'差的絕對值，v表示m與m'和的絕對值，s表示j與(u+v)/2的的差值，表示雅可比多項式。則wigner?d函數第一項展開表達式如下：

44、

45、其中，若j滿足大于m和m'，wigner?d函數的值均為0。wigner?d函數的預先計算樣本陣列作為標準的二維平移快速傅里葉變換陣列。

46、設定n表示三維流形，u表示基函數，則進行g(shù)ft變換的表達式如下：

47、

48、其中，x表示球卷積在三維流形上的某點，表示函數f在圖傅里葉變換后的第l個頻率成分，即譜系數；f(x)表示一個定義在圖n上的函數，即三維流形上的某點的信號值；表示基函數ul在節點x處的復共軛函數對應的值；基函數ul是圖傅里葉變換中的正交基函數，對應于圖拉普拉斯算子的特征向量。使用s2流形時ul(x)為向量值yl(x)，使用so(3)流形時ul(x)取矩陣值dl，根據wigner?d函數的反向推導，得到so(3)上的點的表達式如下：

49、

50、根據式(16)，對式(17)使用gfft算法，可得表達式如下：

51、

52、其中，d′表示wigner?d函數的復共軛函數。

53、進一步地，所述步驟s4具體如下：

54、在sfm運動恢復模型生成稀疏點云后，選取三維高斯作為基元，采用協方差矩陣來定義集合信息，該矩陣的值由高斯核所對應的區域空間的平均值確定。

55、使用一個三維的列向量v＝(x0,x1,x2)t來表示射線空間中的點。給定一個中心投影和投影平面：坐標x0和x1指定投影平面上的一個點，第三坐標x2指定從投影中心到觀看射線上的點的歐氏距離。則光路上光強度的表達式如下：

56、

57、其中，t表示轉置操作，μ是積分變量，在積分表達式中表示沿著射線從射線出射點到點ξ之間的某個位置。表示當把照相機作為原點時，射線上的點在射線上的位置；l表示射線出射點至處的距離；ξ表示射線照射方向，并使用3d高斯單位向量的形式進行表示；表示發射系數，即點處的顏色；g(x)表示定義光遮蔽率的散光函數；表示在處沿著射線方向ξ的發射系數，指數項為衰減系數；是光源項，其描述在處沿著射線方向ξ散射的光強。散光函數是高斯重構核的加權和，表達式如下：

58、

59、其中，gkg表示第kg個加權系數，它表示第kg個高斯重構核對散光函數的貢獻程度。高斯重構核是第kg個重建核函數，描述在位置處的光散射或衰減特性，反應單個粒子的位置和形狀。將式(20)代入式(19)，得到：

60、

61、然后設定發射系數為常數c0，并使用泰勒展開的前兩項作為指數的近似值，得到式(21)的簡化表達式如下：

62、

63、其中，表示積分重構核，即高斯重構核的積分，且

64、最后，sfm運動恢復模型完成對圖像表面的重建。對于輸出的重構后的圖片，原本彎曲的直線應變得接近直線；若圖像中包含矩形對象，則重建后的矩形圖像的四條邊應接近直線段，且四個頂角應接近于90°直角；原圖像中的部分橢圓重建后應接近圓形；原圖中的部分夾角的角度在重建后應出現一定程度的縮小。

65、進一步地，所述步驟s5中，完成圖像場景三維重建后，所述高斯?jié)姙R單目重建模型的重建性能評價指標具體如下：

66、所述評價指標包括：峰值信噪比psnr、結構相似性指數ssim和學習感知圖像塊相似度lpips。

67、(1)峰值信噪比psnr；

68、

69、其中，mse表示均方誤差；m，n分別表示圖像的寬度和高度，i(i,j)表示處理前的圖像在(i,j)位置處的像素值，k(i,j)表示處理后的圖像在(i,j)位置處的像素值，maxi表示圖像中最大可能的像素值。

70、(2)結構相似性ssim；

71、

72、其中，ux、uy分別表示圖像x、y的像素的均值，圖像x和圖像y分別表示經由所述高斯?jié)姙R單目重建模型重構前和重構后的圖像；c1、c2為常數，且滿足c1＝(k1×l)2，c2＝(k2×l)2，k1和k2表示避免在計算ssim時分母為零的兩個常數，l表示像素值的動態范圍，即圖像中像素值可能的最大值；σxy表示圖像x和圖像y的像素值之間的協方差，度量?jī)蓤D像中對應像素值的相關性；表示圖像x的像素值的方差；表示圖像y的像素值的方差。

73、(3)學習感知圖像塊相似度lpips；

74、

75、其中，d(p,p0)表示兩個圖像塊p和p0之間的距離度量；hl、wl表示第l層輸出的長度和寬度；wl權重用于對每個通道的輸出進行加權縮放；和分別表示在位置(h，w)處，第l層網絡對輸入圖像塊p和p0的激活輸出，h和w表示圖像上的空間坐標。

76、本發明的有益效果：本發明的方法首先構建一個包括圖像深度恢復模型和sfm運動恢復模型的高斯?jié)姙R單目重建模型，并訓練圖像深度恢復模型，再拍攝全景圖片，并將其用球狀卷積進行訓練，恢復失真部分，然后通過sfm運動恢復模型進行稀疏點云重建，并用高斯重構核對圖像表面進行重建，形成圖像的基本幾何構型，最后采用圖像處理技術對圖片進行高斯低通濾波降噪處理，形成物體完整的表面結構，完成圖像場景三維重建。本發明的方法使用三維高斯?jié)姙R技術與球狀卷積核相結合，以構建物體幾何模型，在可操作性上有了顯著的提高，極大地提高了計算的速度，在智慧醫療，工程探傷等領域具有重要的應用價值。本發明的方法為臨床診斷，特殊工程項目等場景提供技術支持。在臨床診斷中，所述高斯?jié)姙R單目重建模型可以將病患腿部的靜脈曲張圖像展開到二維平面進行重建，方便醫生進行診斷。
