本技術涉及覆銅板加工，尤其涉及一種柔性覆銅板裁切用輔助定位裝置。

背景技術：

1、在當前的柔性覆銅板加工流程中，確保加工精度和效率是至關重要的。然而，在利用傳送臺進行裁切操作時，一個常見的挑戰就是覆銅板在傳送過程中的偏移問題。這種偏移不僅可能導致裁切結果歪斜，甚至可能影響產品質量和性能，進一步影響到整體生產效率和成本控制。

2、具體來說，柔性覆銅板由于其特殊的材質和柔韌性，在傳送臺上移動時，很容易受到各種因素的影響，如傳送帶的速度、傳送帶的材質、傳送過程中的震動、空氣流動等，從而產生微小的偏移。這些偏移在初期可能并不明顯，但隨著時間的推移和累積，它們會逐漸放大，最終導致裁切結果出現顯著的歪斜。

3、因此，柔性覆銅板在裁切前的糾偏問題是亟待解決的。

技術實現思路

1、為了克服覆銅板傳送過程中易發生偏移，導致裁切歪斜的缺點，技術問題為：提供一種具有糾偏功能的柔性覆銅板裁切用輔助定位裝置。

2、技術方案是：一種柔性覆銅板裁切用輔助定位裝置，包括有剪裁機和輸送臺，剪裁機連接在輸送臺上，還包括有固定支架、安裝架和擋板，固定支架固接在輸送臺側面，安裝架對稱設置滑動連接在固定支架內，安裝架底部連接有擋板。

3、進一步，擋板設置為傾斜的擴張狀，張口處對接輸送臺的移動端。

4、進一步，還包括有伺服電機，伺服電機固接在安裝架底部，伺服電機的輸出軸連接擋板。

5、進一步，還包括有栓條，固定支架側面開設有滑槽，安裝架通過鍵滑動連接在滑槽內，固定支架端面等距開設有限位孔，栓條穿接于安裝架且能夠插入限位孔內。

6、進一步，還包括有復位彈簧，栓條與安裝架之間連接有復位彈簧。

7、進一步，擋板對側面設置有泡沫墊。

8、進一步，固定支架上設置有刻度尺。

9、進一步，栓條外部套設有防滑墊。

10、進一步，還包括有刮板，刮板連接在輸送臺上。

11、本實用新型的有益效果為：1、使用擋板對柔性覆銅板進行撥動校正，使得輸送臺上歪斜的柔性覆銅板移動至中部位置，保證了裁切的準確性，根據柔性覆銅板尺寸大小水平移動安裝架，以此調節擋板間距，使得擋板能夠對不同規格的柔性覆銅板進行撥動糾偏，進一步提高本裝置的實用性。

技術特征：

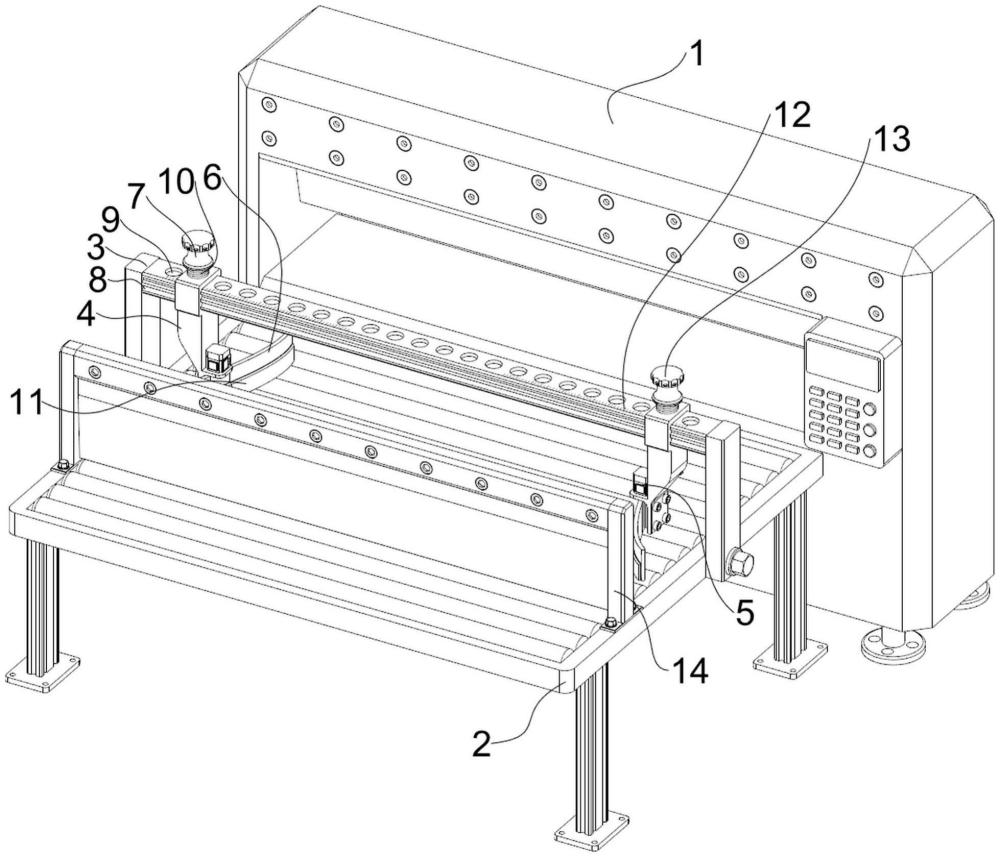

1.一種柔性覆銅板裁切用輔助定位裝置，包括有剪裁機(1)、輸送臺(2)，剪裁機(1)連接在輸送臺(2)上，其特征在于，還包括有固定支架(3)、安裝架(4)和擋板(6)，固定支架(3)固接在輸送臺(2)側面，安裝架(4)對稱設置滑動連接在固定支架(3)內，安裝架(4)底部連接有擋板(6)。

2.根據權利要求1所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，擋板(6)設置為傾斜的擴張狀，張口處對接輸送臺(2)的移動端。

3.根據權利要求2所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，還包括有伺服電機(5)，伺服電機(5)固接在安裝架(4)底部，伺服電機(5)的輸出軸連接擋板(6)。

4.根據權利要求3所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，還包括有栓條(7)，固定支架(3)側面開設有滑槽(8)，安裝架(4)通過鍵滑動連接在滑槽(8)內，固定支架(3)端面等距開設有限位孔(9)，栓條(7)穿接于安裝架(4)且能夠插入限位孔(9)內。

5.根據權利要求4所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，還包括有復位彈簧(10)，栓條(7)與安裝架(4)之間連接有復位彈簧(10)。

6.根據權利要求5所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，擋板(6)對側面設置有泡沫墊(11)。

7.根據權利要求6所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，固定支架(3)上設置有刻度尺(12)。

8.根據權利要求7所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，栓條(7)外部套設有防滑墊(13)。

9.根據權利要求8所述的一種柔性覆銅板裁切用輔助定位裝置，其特征在于，還包括有刮板(14)，刮板(14)連接在輸送臺(2)上。

技術總結
本技術涉及覆銅板加工技術領域，尤其涉及一種柔性覆銅板裁切用輔助定位裝置，包括有剪裁機和輸送臺，剪裁機連接在輸送臺上，還包括有固定支架、安裝架和擋板，固定支架固接在輸送臺側面，安裝架對稱設置滑動連接在固定支架內，安裝架底部連接有擋板。使用擋板對柔性覆銅板進行撥動校正，使得輸送臺上歪斜的柔性覆銅板移動至中部位置，保證了裁切的準確性，根據柔性覆銅板尺寸大小水平移動安裝架，以此調節擋板間距，使得擋板能夠對不同規格的柔性覆銅板進行撥動糾偏，進一步提高本裝置的實用性。

技術研發人員：薛仕彬,張偉,韋潘豐
受保護的技術使用者：廣東欣興旺軟板技術有限公司
技術研發日：20240626
技術公布日：2025/4/28
