本發明涉及物聯網，具體是智慧園區全場景物聯網一體化融合管理系統及方法。

背景技術：

1、智慧園區是指運用先進的信息和通信技術，實現園區內各項管理和服務智能化、網絡化的現代化產業園區，它通過提高運營效率、降低資源消耗、增強企業競爭力等方式，為園區內的企業和員工創造更加便捷、舒適的工作環境。園區在智能監管中，一般包括多個監控攝像頭，目前這些監控畫面主流的顯示方式中包括輪流切換顯示各個監控的畫面，以便讓安保人員快速瀏覽園區的實時狀況；然而，對于輪流切換監控畫面來說，目前僅采用簡單定時切換的方式，并未根據園區的實際情況，以及各監控攝像頭的歷史報警事件進行分析，會存在設定的監控畫面的顯示時長存在不合理的情況。

技術實現思路

1、本發明的目的在于提供智慧園區全場景物聯網一體化融合管理系統及方法，以解決現有技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

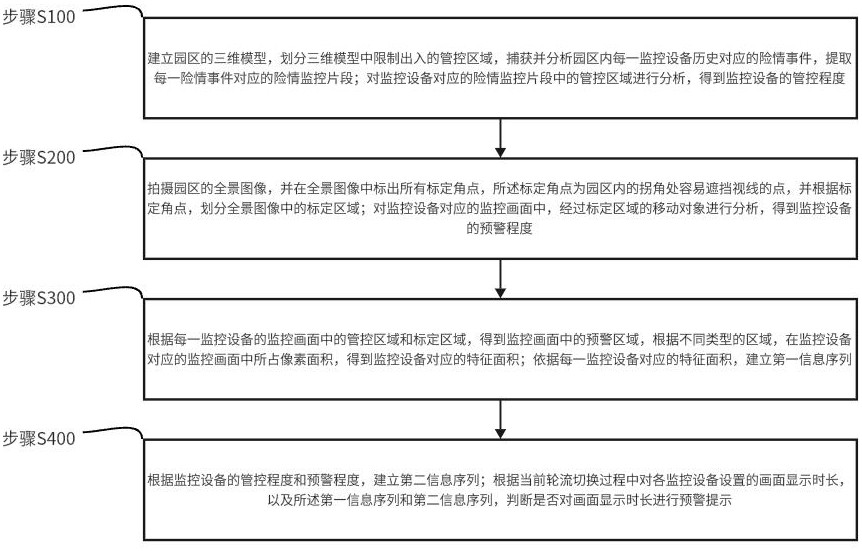

3、智慧園區全場景物聯網一體化融合管理方法，包括以下步驟：

4、步驟s100：建立園區的三維模型，劃分三維模型中限制出入的管控區域，捕獲并分析園區內每一監控設備歷史對應的險情事件，提取每一險情事件對應的險情監控片段；對監控設備對應的險情監控片段中的管控區域進行分析，得到監控設備的管控程度；

5、步驟s200：拍攝園區的全景圖像，并在全景圖像中標出所有標定角點，標定角點為園區內的拐角處容易遮擋視線的點，并根據標定角點，劃分全景圖像中的標定區域；對監控設備對應的監控畫面中，經過標定區域的移動對象進行分析，得到監控設備的預警程度；

6、步驟s300：根據每一監控設備的監控畫面中的管控區域和標定區域，得到監控畫面中的預警區域，根據不同類型的區域，在監控設備對應的監控畫面中所占像素面積，得到監控設備對應的特征面積；依據每一監控設備對應的特征面積，建立第一信息序列；

7、步驟s400：根據監控設備的管控程度和預警程度，建立第二信息序列；根據當前輪流切換過程中對各監控設備設置的畫面顯示時長，以及第一信息序列和第二信息序列，判斷是否對畫面顯示時長進行預警提示。

8、進一步的，步驟s100包括：

9、步驟s110：提取三維模型中的所有管控區域，并在每一監控設備對應的監控畫面中，劃分出管控區域?qū)?yīng)的范圍，作為管控范圍，監控設備均為固定機位和監控視角的槍機攝像頭；

10、捕獲每一監控設備對應的險情事件，險情事件為從監控設備對應的監控畫面中，檢測到某移動對象進入管控范圍的事件，將某移動對象進入管控范圍的時刻至離開管控范圍的時刻之間的監控片段，作為險情監控片段，得到每一監控設備對應的所有險情監控片段；

11、管控區域為園區內基于安全、運營、隱私等關鍵因素，對人員、車輛和物資的進出實施嚴格限制或禁止的特定范圍，這些區域承載著園區的重要設施、敏感信息或危險物品，是園區管理的核心關注點，像危險物品存放區、重點生產作業區和特殊資源保護區等都屬于管控區域，管控區域?qū)τ趫@區的安全與隱私方面治理具有重要意義，當發現人們進入此類區域時，應及時觸發報警并記錄；

12、步驟s120：將某監控設備c對應的所有險情監控片段時長相加，得到某監控設備c的險情時長dc，進而得到每一監控設備的險情時長，并提取其中的最大險情時長dmax；

13、將險情事件中涉及的移動對象在監控畫面上對應的矩形區域框，作為移動對象范圍；隨機獲取險情監控片段中的若干時刻，獲取每一時刻移動對象范圍和管控范圍相交的像素數量，并求平均值，作為某監控設備c的特征像素數量sc，進而得到某監控設備c的管控程度：，v1和v2分別為第一權值和第二權值，v1+v2=1，e為自然指數，k為數量系數，k>0。

14、進一步的，步驟s200包括：

15、步驟s210：根據標定角點所在位置，將全景圖像中以標定角點為圓心，半徑為r的區域作為標定區域；隨機提取某監控設備在一段時間內的監控片段，并在監控片段對應的監控畫面中，劃分出標定區域?qū)?yīng)的范圍，作為標定范圍；將監控畫面中的某移動對象g對應的矩形區域框，作為目標區域，并將目標區域的中心點作為目標點；

16、將目標區域與標定區域相交的時刻作為第一時刻，將第一時刻的前一時刻目標點所在位置，指向第一時刻目標點所在位置的方向作為第一移動方向；將第一時刻往后，目標區域與標定區域第一次不相交的時刻作為第二時刻，將第二時刻的前一時刻目標點所在位置，指向第二時刻目標點所在位置的方向作為第二移動方向；

17、步驟s220：若第一時刻至第二時刻之間的某時刻對應的目標點，與標定角點之間的距離小于距離閾值，或者第一移動方向與第二移動方向之間的夾角小于夾角閾值，則將某移動對象g作為特征對象；得到監控片段中的所有特征對象，根據每一特征對象在第一時刻對應的目標區域的像素數量，求取像素數量之間的方差，將方差作為某監控設備的預警程度。

18、在本方案中，移動對象包括：人體、動物和車輛等；標定角點為拐角處不容易發現的位置，標定區域為那些容易出現碰撞事故的區域，當人們在正常行走時，由于視線遮擋，容易與其他位置沖出的人、動物或者車輛等移動物體發生碰撞，可見，這部分區域也應該作為監控設備監控的重點。由于人體、動物和車輛在監控畫面上的面積不同，具體表現為像素數量不同，當像素數量對應的方差較大時，說明標定區域處存在不同移動物體的概率較大，也就是說該標定區域處經過的移動對象種類越多，而在正常情況下，當拐角處區域又允許人和動物通過，又允許車輛通過，那么該區域處發生事故的概率越高，應該對該標定區域處有更多的注意力。

19、進一步的，步驟s300包括：

20、步驟s310：將某監控設備對應的監控畫面中的管控區域和標定區域相交的區域作為預警區域，設定管控區域權值為w1，標定區域權值為w2，預警區域權值為w3，獲取某監控設備的監控畫面中各類型區域的像素面積，進而得到某監控設備的特征面積，其中，h為區域的類型數量，h=3，1≤h≤h，wh為第h類區域的權值，sh為第h類區域的像素面積；

21、步驟s320：對園區內的每一監控設備進行隨機排序，并根據每一監控設備的特征面積，對特征面積進行歸一化，進而建立第一信息序列y。

22、需要說明的是，管控區域為限制進入的區域，標定區域為容易發生事故的區域，而兩者相交的預警區域應具備更高的事故風險和危險性的特點，比如危險化學品倉庫的出入口及周邊拐角位置，一方面因為化學品的存儲本身具有極大危險性，屬于嚴格管控范疇；另一方面，出入口人員和車輛往來頻繁，拐角處存在視線盲區，容易發生碰撞、物品掉落等事故，是事故高發的標定區域。?例如在一些化工園區，運輸危險化學品的車輛在倉庫出入口拐角處，可能因轉彎半徑不足、視線受阻等原因，與其他車輛或行人發生刮擦碰撞，進而引發危險化學品泄漏等嚴重事故，所以這些區域要有更高的關注度。

23、進一步的，步驟s400包括：

24、步驟s410：根據某監控設備的管控程度和預警程度，得到某監控設備的預警值為：，其中，rl為管控程度，e為自然指數，k1為調整系數，d為預警程度；并根據每一監控設備的預警值，對預警值進行歸一化，并按照監控設備的排列順序，建立第二信息序列x；根據當前的每一監控設備的畫面顯示時長，對畫面顯示時長進行歸一化，并按照監控設備的排列順序，建立顯示時長序列c；

25、步驟s420：計算序列y與序列c之間的皮爾遜相關系數p1，以及序列x與序列c之間的皮爾遜相關系數p2，若同時存在p1<p^且p2<p^，其中，p^為系數閾值，對當前輪流切換過程中設置的畫面顯示時長進行預警提示。

26、智慧園區全場景物聯網一體化融合管理系統，包括管控程度計算模塊、預警程度計算模塊、第一信息序列建立模塊和預警提示模塊；

27、管控程度計算模塊：用于建立園區的三維模型，劃分三維模型中限制出入的管控區域，捕獲并分析園區內每一監控設備歷史對應的險情事件，提取每一險情事件對應的險情監控片段；對監控設備對應的險情監控片段中的管控區域進行分析，得到監控設備的管控程度；

28、預警程度計算模塊：用于拍攝園區的全景圖像，并在全景圖像中標出所有標定角點，標定角點為園區內的拐角處容易遮擋視線的點，并根據標定角點，劃分全景圖像中的標定區域；對監控設備對應的監控畫面中，經過標定區域的移動對象進行分析，得到監控設備的預警程度；

29、第一信息序列建立模塊：用于根據每一監控設備的監控畫面中的管控區域和標定區域，得到監控畫面中的預警區域，根據不同類型的區域，在監控設備對應的監控畫面中所占像素面積，得到監控設備對應的特征面積；依據每一監控設備對應的特征面積，建立第一信息序列；

30、預警提示模塊：用于根據監控設備的管控程度和預警程度，建立第二信息序列；根據當前輪流切換過程中對各監控設備設置的畫面顯示時長，以及第一信息序列和第二信息序列，判斷是否對畫面顯示時長進行預警提示。

31、進一步的，管控程度計算模塊包括險情監控片段提取單元和管控程度計算單元；

32、險情監控片段提取單元：用于提取三維模型中的所有管控區域，并在監控設備對應的監控畫面中，劃分管控范圍；捕獲并分析園區內每一監控設備歷史對應的險情事件，提取每一險情事件對應的險情監控片段；

33、管控程度計算單元：用于對監控設備對應的險情監控片段中的管控區域進行分析，得到監控設備的管控程度。

34、進一步的，預警提示模塊包括序列建立單元和預警提示單元；

35、序列建立單元：用于根據某監控設備的管控程度和預警程度，得到某監控設備的預警值，進而建立第二信息序列；根據當前的每一監控設備的畫面顯示時長，建立顯示時長序列；

36、預警提示單元：用于根據顯示時長序列，以及第一信息序列和第二信息序列，判斷是否對當前輪流切換過程中設置的畫面顯示時長進行預警提示。

37、與現有技術相比，本發明的有益效果是：本發明提供了智慧園區全場景物聯網一體化融合管理系統及方法，包括：建立園區的三維模型，劃分三維模型中的管控區域，捕獲險情事件，并得到監控設備的管控程度；拍攝園區的全景圖像，劃分全景圖像中的標定區域，得到監控設備的預警程度；根據每一監控設備的監控畫面中的管控區域和標定區域，建立第一信息序列；根據管控程度和預警程度，建立第二信息序列，根據當前輪流切換過程中對各監控設備設置的畫面顯示時長，判斷是否對畫面顯示時長進行預警提示。本發明通過對管控區域和標定區域進行分析，判斷是否對設定的監控畫面的畫面顯示時長進行預警提示，優化了畫面在輪流切換時，顯示時長設置不合理的問題。
