本發明涉及圖像處理，尤其涉及一種基于高清顯示芯片的圖像處理方法及其系統。

背景技術：

1、隨著時代的快速發展和進步，以及高清顯示設備的普及，對圖像顯示質量的要求越來越高，人們對高清視頻圖像的要求也在提高，但是由于時代的限制，現在的現存的一些視頻圖像由于其本身的制作年代的限制，視頻圖像的質量無法滿足現有的高清顯示設備的需求，在播放時，圖像質量不高，影響視覺觀感體驗，傳統的顯示設備商家會通過硬件在播放時對圖像進行增強處理，這些圖像增強方法主要包括對圖像的色度、對比度、亮度等圖像參數進行調整以及通過邊緣銳化等技術增強圖像的顯示效果，盡管這些方法在一定程度上可以改善圖像質量，但它們往往存在局限性，沒有關注圖像制作本身所處的環境光強和環境色溫的影響，也沒有深入圖像的深度特征中對圖像進行圖像質量的改善，從而會出現一些問題，比如可能會導致圖像過飽和、噪聲放大或偽影等問題。

2、因此，有必要提供一種基于高清顯示芯片的圖像處理方法及其系統解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本發明提供一種基于高清顯示芯片的圖像處理方法及其系統，達到基于高清顯示芯片對圖像進行顯示增強的有益效果。

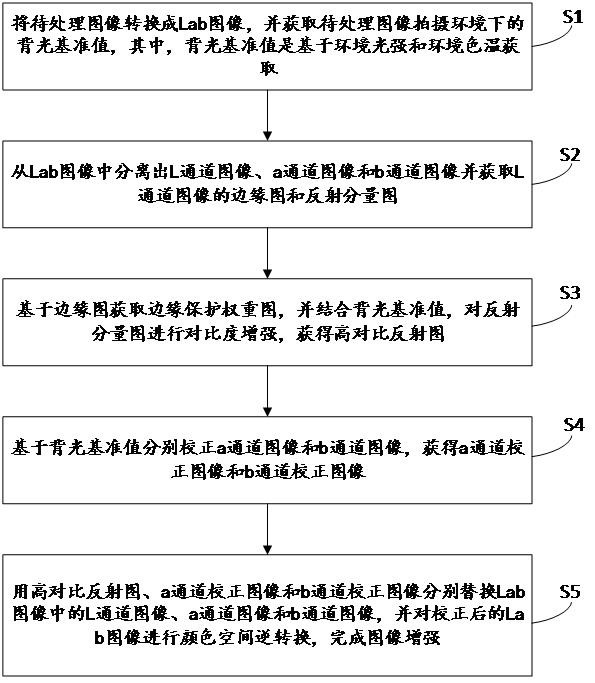

2、本發明提供了一種基于高清顯示芯片的圖像處理方法，所述圖像處理方法由高清顯示芯片執行，包括以下步驟：

3、s1：將待處理圖像轉換成lab圖像，以及獲取待處理圖像拍攝環境下的背光基準值，其中，背光基準值是基于環境光強和環境色溫獲取；

4、s2：從lab圖像中分離出l通道圖像、a通道圖像和b通道圖像并獲取l通道圖像的邊緣圖和反射分量圖；

5、s3：基于邊緣圖獲取邊緣保護權重圖，并結合背光基準值，對反射分量圖進行對比度增強，獲得高對比反射圖；

6、s4：基于背光基準值分別校正a通道圖像和b通道圖像，獲得a通道校正圖像和b通道校正圖像；

7、s5：用高對比反射圖、a通道校正圖像和b通道校正圖像分別替換lab圖像中的l通道圖像、a通道圖像和b通道圖像，并對校正后的lab圖像進行顏色空間逆轉換，完成圖像增強。

8、優選的，所述背光基準值的計算公式為：

9、

10、其中，為背光基準值，為比例系數，為環境光強，為參考光照強度，為參考色溫，為環境色溫。

11、優選的，在步驟s2中，獲取所述反射分量圖包括以下步驟：

12、分別提取l通道圖像在多個不同尺度下的反射分量，并對多個不同尺度下的所述反射分量進行復雜度計算，獲得多個不同尺度下的反射分量對應的局部復雜度圖；

13、對每個尺度下的局部復雜度圖進行直方圖統計，獲得多個不同尺度下的反射分量對應的復雜度直方圖；

14、基于每個尺度下的復雜度直方圖，獲取多個不同尺度下的反射分量對應的累積分布函數；

15、基于每個尺度下的累積分布函數計算多個不同尺度下的反射分量對應的融合權重；

16、基于融合權重將多個尺度下的反射分量加權融合獲得反射分量圖。

17、優選的，每個尺度下的所述累積分布函數的計算公式為：

18、

19、其中，為尺度下的反射分量對應的累積分布函數，為尺度下的反射分量復雜度值為時的像素?cái)?shù)量，為復雜度值總數量。

20、優選的，通過選取累積分布函數上多個預設百分位數位置處的復雜度值作為關鍵復雜度閾值。

21、優選的，所述融合權重的計算公式為：

22、

23、其中，為尺度下的反射分量的融合權重，為尺度下的高斯濾波器標準差，為關鍵復雜度閾值的選取數量，時為累積分布函數的復雜度最低邊界，時為累積分布函數的復雜度最高邊界，是尺度下的關鍵復雜度閾值為時的累積分布函數值，為衰減速度控制參數。

24、優選的，所述邊緣保護權重圖的獲取公式為：

25、

26、為邊緣保護權重圖，為l通道圖像中像素點的邊緣強度值，為權重衰減速度控制參數。

27、優選的，所述高對比反射圖的獲取包括以下步驟：

28、對反射分量圖進行初步增強處理，獲得初步增強對比反射圖，所述初步增強處理的公式為：

29、

30、其中，為初步增強對比反射圖，為反射分量圖，為控制增強程度的比例系數，為像素點的局部平均亮度值，為反射分量圖的全局平均亮度值；

31、結合邊緣保護權重圖和背光基準值對初步增強對比反射圖進行最終增強處理，獲得高對比反射圖，所述最終增強處理的公式為：

32、

33、其中，為高對比反射圖，為反射分量圖，為初步增強對比反射圖，為邊緣保護權重圖，為背光基準值。

34、優選的，所述a通道校正圖像和所述b通道校正圖像的校正公式為：

35、

36、

37、其中，為a通道校正圖像，為b通道校正圖像，為a通道圖像，為b通道圖像，和分別為a通道圖像和b通道圖像的參考顏色值，為背光基準值。

38、本發明還提供了一種基于高清顯示芯片的圖像處理系統，所述圖像處理系統部署在高清顯示芯片中，應用于一種基于高清顯示芯片的圖像處理方法，包括：

39、顏色空間轉換模塊，用于將待處理圖像轉換成lab圖像，以及獲取待處理圖像拍攝環境下的背光基準值，其中，背光基準值是基于環境光強和環境色溫獲?。?/p>

40、邊緣檢測模塊，用于從lab圖像中分離出l通道圖像、a通道圖像和b通道圖像并獲取l通道圖像的邊緣圖和反射分量圖；

41、對比度增強模塊，用于基于邊緣圖獲取邊緣保護權重圖，并結合背光基準值，對反射分量圖進行對比度增強，獲得高對比反射圖；

42、色度校正模塊，用于基于背光基準值分別校正a通道圖像和b通道圖像，獲得a通道校正圖像和b通道校正圖像；

43、圖像重建模塊，用于用高對比反射圖、a通道校正圖像和b通道校正圖像分別替換lab圖像中的l通道圖像、a通道圖像和b通道圖像，并對校正后的lab圖像進行顏色空間逆轉換，完成圖像增強。

44、與相關技術相比較，本發明提供的一種基于高清顯示芯片的圖像處理方法及其系統具有如下有益效果：

45、本發明基于高清顯示芯片實現了對圖像質量的顯著提升，其核心在于結合了先進的多尺度分析技術和智能動態調節機制，不僅能夠精確地增強圖像細節、改善色彩再現的真實性和準確性，還能有效抑制噪聲和避免過飽和現象，從而提供更加自然和諧的視覺效果，通過多尺度分析和結合圖像復雜度來確定融合權重的方法保證了提取的反射分量可以更精確地捕捉到圖像中的細節信息，這有助于突出顯示細微的紋理和邊緣，為后續的圖像質量增強做好鋪墊，從而能夠提升整體圖像的清晰度和細膩度。此外，本發明特別優化了算法結構，使其支持高動態范圍、廣色域等高級顯示功能，確保無論是在何種顯示環境下都能自動適應并提供最優的圖像顯示質量，更為重要的是，本方案設計考慮到了與現有高清顯示芯片技術的高度兼容性，采用模塊集成的思路，易于集成且具備良好的擴展性，為未來的技術升級打下了堅實的基礎，最終實現了對圖像的有效增強，提升了顯示的整體質量，滿足了用戶對于極致視覺享受的需求。
