本發明涉及地基養護，具體為一種路橋工程管理地基養護裝置。

背景技術：

1、路橋工程原指公路和橋梁的勘察、設計、施工、養護、管理等工作，地基是指建筑物

2、下面支撐基礎的土體或巖體，作為建筑地基的土層分為巖石、碎石土、砂土、粉土、黏性土和人工填土，地基有天然地基和人工地基（復合地基）兩類，道路地基在修建結束之后，需要人為進行養護用來保證地基的質量能夠達到國家的要求，在對路橋地基進行養護的過程中，需要對路橋地基進行灑水養護。

3、現有裝置通過噴頭進噴淋水均勻噴灑在地基表面，但是由于地基表面粉塵較多，養護裝置在長時間噴灑過程中，粉塵容易堵塞噴頭底部的噴射孔，使噴淋水不能均勻噴灑，導致噴灑盲區的路基養護效果差，降低地基養護質量，需要操作者停止養護裝置運行并對噴頭進行清理或者更換，操作復雜，工作效率低，影響地基養護效果。為此，我們提出一種路橋工程管理地基養護裝置。

4、而我們結合上述的問題就會發現，目前市場上現有的地基養護裝置，在進行使用的時候，很難同時去規避上述提出的問題，并且即便是能夠解決，也需要通過外部工具配合進行解決，從而無法達到我們所期望的效果，故而，我們提出一種路橋工程管理地基養護裝置。

技術實現思路

1、本發明的目的在于提供一種路橋工程管理地基養護裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種路橋工程管理地基養護裝置，包括養護設備本體，所述養護設備本體包括養護移動車，所述養護移動車的頂部固定安裝有儲水罐，所述儲水罐的一側設置有養護機構；

3、所述養護機構包括更換單元，所述更換單元設置在儲水罐的一側；

4、所述養護機構還包括限位單元，所述限位單元設置在更換單元的一側；

5、所述限位單元的內部設置有自清潔機構，所述自清潔機構與限位單元配合使用。

6、優選的，所述更換單元包括固定連接在儲水罐一側的安裝桿，所述安裝桿的數量為四個，且四個安裝桿的一端共同固定連接有防護箱，所述防護箱的一側固定連接有伺服電機，所述伺服電機的數量為兩個，且兩個伺服電機在防護箱上呈為對角位置安裝，所述伺服電機的輸出軸固定連接有第一輸送輥，所述第一輸送輥有兩組，且每組第一輸送輥的數量為兩個，所述防護箱的內腔通過軸承座活動連接有第二輸送輥，所述第二輸送輥有兩組，且每組第二輸送輥的數量為兩個，所述第一輸送輥和第二輸送輥的表面共同傳動連接有輸送帶，所述輸送帶的表面固定安裝有噴頭，所述噴頭有兩組，每組噴頭的數量為六個，兩組所述噴頭為相對設置，所述噴頭的表面固定連接有約束套。

7、優選的，所述防護箱的內腔固定連接有腔體，所述腔體的底部固定連通有分流管，所述分流管的數量為六個，所述分流管的一端固定連通有第三伸縮管，所述第三伸縮管的一端固定連通有連接管，所述連接管的內腔固定連接有固定桿，所述固定桿的頂部貫穿至分流管的內腔并固定連接有壓力板，所述壓力板的表面開設有扇形槽，所述腔體的底部固定連接有彈簧伸縮桿，所述彈簧伸縮桿有六組，每組彈簧伸縮桿的數量為兩個，且每組所述彈簧伸縮桿與單個所述連接管對應，所述彈簧伸縮桿的伸縮端固定連接有安裝板，所述安裝板的一側與連接管的表面固定連接，所述連接管的表面固定連接有限位框，所述限位框的內腔固定連接有第一彈簧，所述第一彈簧的一端固定連接有梯形擋塊。

8、優選的，所述噴頭的表面固定連接有第一密封圈，所述第一密封圈截面的形狀為梯形，所述噴頭的一側固定連接有第二密封圈，所述第二密封圈截面的形狀為凹字形。

9、優選的，所述限位單元包括固定安裝在儲水罐頂部的水泵，所述水泵的進水口固定連通有三通電磁閥，所述三通電磁閥的其中一端與外界空氣連通，所述三通電磁閥的其中一端固定連通有進水管，所述進水管的一端貫穿儲水罐并延伸至其內腔的底部，所述水泵的出水口固定連通有第一出水管，所述第一出水管的一端固定連通有第一伸縮管，所述第一伸縮管的一端固定連通有第二出水管，所述第二出水管的一端貫穿防護箱，所述第二出水管的一端固定連通有第二伸縮管，所述第二伸縮管的一端固定連通有第三出水管，所述第三出水管的一端貫穿至防護箱的內腔。

10、優選的，所述第三出水管的一端固定連通有活塞筒，所述活塞筒的內腔滑動連接有活塞板，所述活塞筒的表面固定連通有第四出水管，所述第四出水管的一端與腔體的頂部固定連通，所述活塞板的一側固定連接有活塞桿，所述活塞桿的一端貫穿活塞筒并固定連接有工字板，所述工字板的一側固定連接有約束桿，所述約束桿有兩組，且每組約束桿的數量為六個，所述約束桿的一端貫穿至防護箱的內腔，其中一組所述約束桿的表面固定連接有l(wèi)型塊，所述約束桿與約束套相互對應。

11、優選的，所述約束桿的表面套設有第二彈簧，所述第二彈簧的一端與防護箱的一側固定連接，所述第二彈簧的另一端與工字板的一側固定連接，所述第三出水管與活塞筒連通處和第四出水管與活塞筒連通處的位置分別位于活塞板的兩側，呈相對設置。

12、優選的，所述自清潔機構包括固定連通在第二出水管表面的葉輪套，所述葉輪套的數量為六個，所述葉輪套底部的輸出軸固定連接有緩沖箱，所述緩沖箱的內腔固定連接有第三彈簧，所述第三彈簧的一端固定連接有擋板，所述擋板的底部固定連接有清理刷，所述清理刷的一端貫穿緩沖箱，所述防護箱的頂部固定連接有電動推桿，所述電動推桿的數量為兩個，所述電動推桿的輸出端與第二出水管的表面固定連接。

13、優選的，所述防護箱的內腔通過轉軸轉動連接有清理板，所述清理板的材質為海綿，所述清理板的數量為兩個，且兩個清理板呈“八”字型設置，所述清理板的一側固定連接有第四彈簧，所述第四彈簧的一端與防護箱的內腔固定連接。

14、優選的，所述防護箱的內腔固定連接有導料塊，所述導料塊的數量為兩個，且兩個導料塊之間滑動連接有收集盒。

15、與現有技術相比，本發明的有益效果是：

16、1、本發明通過設置更換單元和限位單元的配合，能夠?qū)崿F(xiàn)噴頭的快速自動更換的目的，能夠高頻率的更換噴頭，確保噴頭在使用過程中不會被堵塞，使其在運行過程中不會存在噴灑盲區，進而提高地基養護質量，減少操作者清理或者更換噴頭的工作時間，降低操作者的勞動強度，提高工作效率的同時保證地基養護效果。

17、2、本發明通過設置自清潔機構，能夠?qū)崿F(xiàn)噴頭的自清潔功能，在一組噴頭運行過程中，另一組噴頭進行自清潔，不影響?zhàn)B護裝置的運行，可以實現噴頭的無縫銜接更換，提高工作效率，保證養護裝置的不間斷運行，進一步提高養護質量。

技術特征：

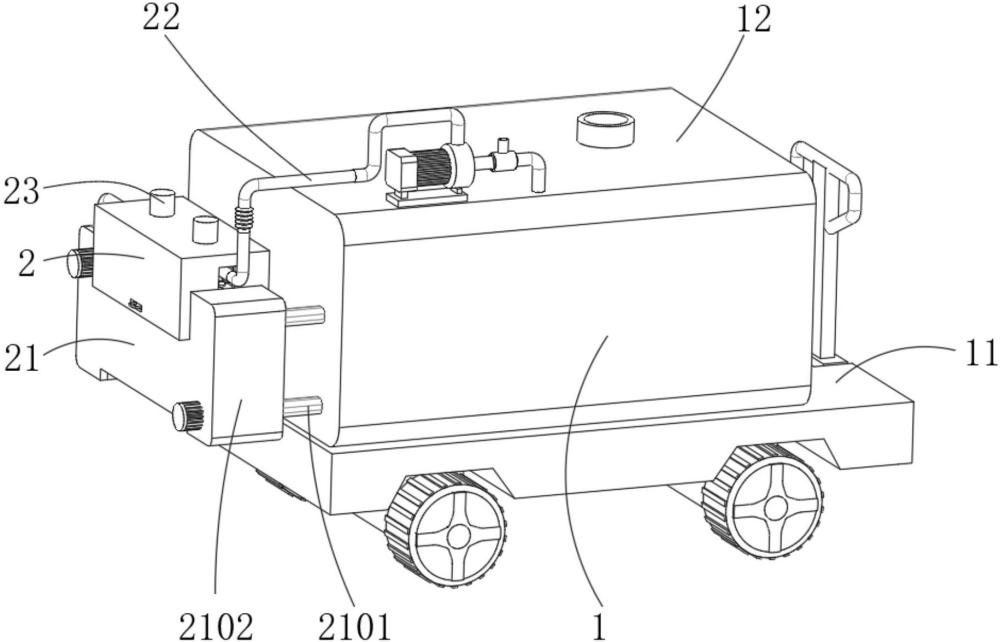

1.一種路橋工程管理地基養護裝置，包括養護設備本體（1），其特征在于：所述養護設備本體（1）包括養護移動車（11），所述養護移動車（11）的頂部固定安裝有儲水罐（12），所述儲水罐（12）的一側設置有養護機構（2）；

2.根據權利要求1所述的一種路橋工程管理地基養護裝置，其特征在于：所述更換單元（21）包括固定連接在儲水罐（12）一側的安裝桿（2101），所述安裝桿（2101）的數量為四個，且四個安裝桿（2101）的一端共同固定連接有防護箱（2102），所述防護箱（2102）的一側固定連接有伺服電機（2103），所述伺服電機（2103）的數量為兩個，且兩個伺服電機（2103）在防護箱（2102）上呈為對角位置安裝，所述伺服電機（2103）的輸出軸固定連接有第一輸送輥（2104），所述第一輸送輥（2104）有兩組，且每組第一輸送輥（2104）的數量為兩個，所述防護箱（2102）的內腔通過軸承座活動連接有第二輸送輥（2105），所述第二輸送輥（2105）有兩組，且每組第二輸送輥（2105）的數量為兩個，所述第一輸送輥（2104）和第二輸送輥（2105）的表面共同傳動連接有輸送帶（2106），所述輸送帶（2106）的表面固定安裝有噴頭（2107），所述噴頭（2107）有兩組，每組噴頭（2107）的數量為六個，兩組所述噴頭（2107）為相對設置，所述噴頭（2107）的表面固定連接有約束套（2108）。

3.根據權利要求2所述的一種路橋工程管理地基養護裝置，其特征在于：所述防護箱（2102）的內腔固定連接有腔體（2109），所述腔體（2109）的底部固定連通有分流管（2110），所述分流管（2110）的數量為六個，所述分流管（2110）的一端固定連通有第三伸縮管（2111），所述第三伸縮管（2111）的一端固定連通有連接管（2112），所述連接管（2112）的內腔固定連接有固定桿（2113），所述固定桿（2113）的頂部貫穿至分流管（2110）的內腔并固定連接有壓力板（2114），所述壓力板（2114）的表面開設有扇形槽（2115），所述腔體（2109）的底部固定連接有彈簧伸縮桿（2116），所述彈簧伸縮桿（2116）有六組，每組彈簧伸縮桿（2116）的數量為兩個，且每組所述彈簧伸縮桿（2116）與單個所述連接管（2112）對應，所述彈簧伸縮桿（2116）的伸縮端固定連接有安裝板（2122），所述安裝板（2122）的一側與連接管（2112）的表面固定連接，所述連接管（2112）的表面固定連接有限位框（2117），所述限位框（2117）的內腔固定連接有第一彈簧（2118），所述第一彈簧（2118）的一端固定連接有梯形擋塊（2119）。

4.根據權利要求2所述的一種路橋工程管理地基養護裝置，其特征在于：所述噴頭（2107）的表面固定連接有第一密封圈（2120），所述第一密封圈（2120）截面的形狀為梯形，所述噴頭（2107）的一側固定連接有第二密封圈（2121），所述第二密封圈（2121）截面的形狀為凹字形。

5.根據權利要求2所述的一種路橋工程管理地基養護裝置，其特征在于：所述限位單元（22）包括固定安裝在儲水罐（12）頂部的水泵（2201），所述水泵（2201）的進水口固定連通有三通電磁閥（2202），所述三通電磁閥（2202）的其中一端與外界空氣連通，所述三通電磁閥（2202）的其中一端固定連通有進水管（2203），所述進水管（2203）的一端貫穿儲水罐（12）并延伸至其內腔的底部，所述水泵（2201）的出水口固定連通有第一出水管（2204），所述第一出水管（2204）的一端固定連通有第一伸縮管（2205），所述第一伸縮管（2205）的一端固定連通有第二出水管（2206），所述第二出水管（2206）的一端貫穿防護箱（2102），所述第二出水管（2206）的一端固定連通有第二伸縮管（2207），所述第二伸縮管（2207）的一端固定連通有第三出水管（2208），所述第三出水管（2208）的一端貫穿至防護箱（2102）的內腔。

6.根據權利要求5所述的一種路橋工程管理地基養護裝置，其特征在于：所述第三出水管（2208）的一端固定連通有活塞筒（2209），所述活塞筒（2209）的內腔滑動連接有活塞板（2210），所述活塞筒（2209）的表面固定連通有第四出水管（2211），所述第四出水管（2211）的一端與腔體（2109）的頂部固定連通，所述活塞板（2210）的一側固定連接有活塞桿（2212），所述活塞桿（2212）的一端貫穿活塞筒（2209）并固定連接有工字板（2213），所述工字板（2213）的一側固定連接有約束桿（2214），所述約束桿（2214）有兩組，且每組約束桿（2214）的數量為六個，所述約束桿（2214）的一端貫穿至防護箱（2102）的內腔，其中一組所述約束桿（2214）的表面固定連接有l(wèi)型塊（2215），所述約束桿（2214）與約束套（2108）相互對應。

7.根據權利要求6所述的一種路橋工程管理地基養護裝置，其特征在于：所述約束桿（2214）的表面套設有第二彈簧（2216），所述第二彈簧（2216）的一端與防護箱（2102）的一側固定連接，所述第二彈簧（2216）的另一端與工字板（2213）的一側固定連接，所述第三出水管（2208）與活塞筒（2209）連通處和第四出水管（2211）與活塞筒（2209）連通處的位置分別位于活塞板（2210）的兩側，呈相對設置。

8.根據權利要求5所述的一種路橋工程管理地基養護裝置，其特征在于：所述自清潔機構（23）包括固定連通在第二出水管（2206）表面的葉輪套（2301），所述葉輪套（2301）的數量為六個，所述葉輪套（2301）底部的輸出軸固定連接有緩沖箱（2302），所述緩沖箱（2302）的內腔固定連接有第三彈簧（2303），所述第三彈簧（2303）的一端固定連接有擋板（2304），所述擋板（2304）的底部固定連接有清理刷（2305），所述清理刷（2305）的一端貫穿緩沖箱（2302），所述防護箱（2102）的頂部固定連接有電動推桿（2306），所述電動推桿（2306）的數量為兩個，所述電動推桿（2306）的輸出端與第二出水管（2206）的表面固定連接。

9.根據權利要求8所述的一種路橋工程管理地基養護裝置，其特征在于：所述防護箱（2102）的內腔通過轉軸轉動連接有清理板（2307），所述清理板（2307）的材質為海綿，所述清理板（2307）的數量為兩個，且兩個清理板（2307）呈“八”字型設置，所述清理板（2307）的一側固定連接有第四彈簧（2308），所述第四彈簧（2308）的一端與防護箱（2102）的內腔固定連接。

10.根據權利要求8所述的一種路橋工程管理地基養護裝置，其特征在于：所述防護箱（2102）的內腔固定連接有導料塊（2309），所述導料塊（2309）的數量為兩個，且兩個導料塊（2309）之間滑動連接有收集盒（2310）。

技術總結
本發明公開了一種路橋工程管理地基養護裝置，涉及地基養護技術領域，包括養護設備本體，所述養護設備本體包括養護移動車，所述養護移動車的一側設置有儲水罐，所述儲水罐的一側設置有養護機構，所述養護機構包括更換單元，所述更換單元設置在儲水罐的一側；所述養護機構還包括限位單元；此路橋工程管理地基養護裝置，通過設置更換單元和限位單元的配合，能夠?qū)崿F(xiàn)噴頭的快速自動更換的目的，能夠高頻率的更換噴頭，確保噴頭在使用過程中不會被堵塞，使其在運行過程中不會存在噴灑盲區，進而提高地基養護質量，減少操作者清理或者更換噴頭的工作時間，降低操作者的勞動強度，提高工作效率的同時保證地基養護效果。

技術研發人員：周偉,王紅衛,王潤東,劉鑫,李丹
受保護的技術使用者：山東富博交通設施有限公司
技術研發日：
技術公布日：2025/4/24
