本發明涉及pcie領域，具體涉及一種基于pcie?switch的port復位聯動phy復位的方法和存儲介質。

背景技術：

1、pci-express(peripheral?component?interconnect?express)，簡稱pcie，是一種高速串行計算機擴展總線標準，主要用于擴充計算機系統總線數據吞吐量以及提高設備通信速度。

2、pcie基本復位由硬件自動處理，會復位整個pcie設備，初始化所有與狀態機相關的硬件邏輯，端口狀態以及配置空間中的配置寄存器等。

3、pcie熱復位（hot?reset）是一種in-band復位，其并不使用邊帶信號。pcie設備通過向其鏈路（link）相鄰的設備發送數個ts1?ordered?set（其中第五個字符的bit0為1），這些ts1os在所有的通道（lane）上同時發送，并持續2ms左右。當pcie設備接收到熱復位后，ltssm會進入recovery?and?hot?reset狀態，然后返回值detect狀態，并重新開始鏈路初始化訓練，且該pcie設備的所有狀態機、硬件邏輯、端口狀態和配置空間中的寄存器（除了sticky?bits）都將被初始化值默認狀態。

4、常規的pcie復位只是在上電初始化對port復位和phy復位的復位釋放順序做處理，在工作過程中不對port復位和phy復位做特殊處理。

技術實現思路

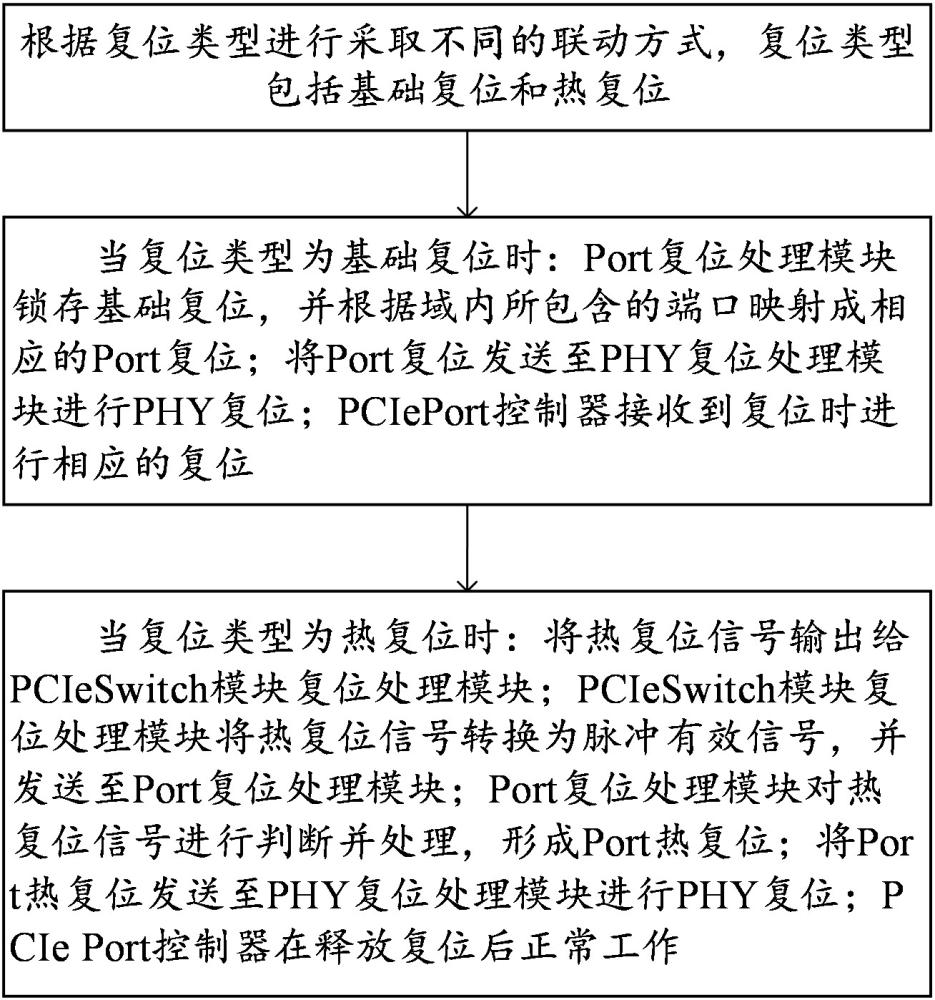

1、為實現上述目的及其它相關目的，本發明公開了一種基于pcie?switch的port復位聯動phy復位的方法，包括：

2、根據復位類型進行采取不同的聯動方式，復位類型包括基礎復位和熱復位；

3、當復位類型為基礎復位時：

4、port復位處理模塊鎖存基礎復位，并根據域內所包含的端口映射成相應的port復位；

5、將port復位發送至phy復位處理模塊進行phy復位；

6、pcie?port控制器接收到復位時進行相應的復位；

7、當復位類型為熱復位時：

8、將熱復位信號輸出給pcie?switch模塊復位處理模塊；

9、pcie?switch模塊復位處理模塊將熱復位信號轉換為脈沖有效信號，并發送至port復位處理模塊；

10、port復位處理模塊對熱復位信號進行判斷并處理，形成port熱復位；

11、將port熱復位發送至phy復位處理模塊進行phy復位；

12、pcie?port控制器在釋放復位后正常工作。

13、進一步的，所述port復位處理模塊鎖存基礎復位，并根據域內所包含的端口映射成相應的port復位包括：

14、所述基礎復位由軟件配置寄存器virtual?switch得到；

15、port復位處理模塊鎖存vs基礎復位，并根據virtual?switch域內所包含的端口映射成相應的port復位。

16、進一步的，當復位類型為基礎復位時，所述將port復位發送至phy復位處理模塊進行phy復位包括：

17、將port復位分成兩路，一路送給phy復位處理模塊，一路送給pcie?switch模塊復位處理模塊；

18、phy復位處理模塊根據基礎復位聯動控制器寄存器判斷是否聯動phy復位，如果基礎復位聯動控制器寄存器有效則生成phy復位。

19、進一步的，當復位類型為基礎復位時，所述將port復位發送至送給pcie?switch模塊復位處理模塊包括：

20、pcie?switch模塊復位處理模塊生成pl復位、tl復位和sticky寄存器復位。

21、進一步的，所述將熱復位信號輸出給pcie?switch模塊復位處理模塊包括：

22、pcie?port控制器檢測到up熱復位或dp熱復位時，輸出給pcie?switch模塊復位處理模塊。

23、進一步的，所述pcie?switch模塊復位處理模塊將熱復位信號轉換為脈沖有效信號，并發送至port復位處理模塊包括：

24、pcie?switch模塊復位處理模塊生成pl復位、tl復位和non-sticky寄存器復位且復位保持，同時將熱復位轉換成脈沖有效信號輸出給port復位處理模塊。

25、進一步的，所述port復位處理模塊對熱復位信號進行判斷并處理，形成port熱復位包括：

26、若為up熱復位，則up熱復位映射為up熱復位所在virtual?switch域內所有端口的port熱復位；

27、若為dp熱復位，則映射成該port本身熱復位。

28、進一步的，所述將port熱復位發送至phy復位處理模塊進行phy復位包括：

29、port熱復位分成兩路，一路送給phy復位處理模塊，一路送給pcie?switch模塊復位處理模塊；

30、phy復位處理模塊根據熱復位聯動控制器寄存器判斷是否聯動phy復位，如果熱復位聯動控制器寄存器有效則生成phy復位；

31、同時pcie?switch模塊復位處理模塊檢測up/dp熱復位釋放，釋放pl復位、tl復位和non-sticky寄存器復位。

32、另一方面，本發明還提供了一種計算機可讀存儲介質，其上存儲有計算機程序，該程序被處理器執行時實現上述方法。

33、通過采用上述技術方案，pcie工作過程中能夠實現port復位與phy復位之間的聯動，提高了使用便利性。

技術特征：

1.一種基于pcie?switch的port復位聯動phy復位的方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述port復位處理模塊鎖存基礎復位，并根據域內所包含的端口映射成相應的port復位包括：

3.根據權利要求1所述的方法，其特征在于，當復位類型為基礎復位時，所述將port復位發送至phy復位處理模塊進行phy復位包括：

4.根據權利要求3所述的方法，其特征在于，當復位類型為基礎復位時，所述將port復位發送至送給pcie?switch模塊復位處理模塊包括：

5.根據權利要求1所述的方法，其特征在于，所述將熱復位信號輸出給pcie?switch模塊復位處理模塊包括：

6.根據權利要求1所述的方法，其特征在于，所述pcie?switch模塊復位處理模塊將熱復位信號轉換為脈沖有效信號，并發送至port復位處理模塊包括：

7.根據權利要求5所述的方法，其特征在于，所述port復位處理模塊對熱復位信號進行判斷并處理，形成port熱復位包括：

8.根據權利要求5所述的方法，其特征在于，當復位類型為熱復位時，所述將port熱復位發送至phy復位處理模塊進行phy復位包括：

9.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，該程序被處理器執行時實現權利要求1-8之一所述的方法。

技術總結
本發明公開一種基于PCIe?Switch的Port復位聯動PHY復位的方法和存儲介質，包括：根據復位類型進行采取不同的聯動方式，復位類型包括基礎復位和熱復位；當復位類型為基礎復位時：Port復位處理模塊鎖存基礎復位，并根據域內所包含的端口映射成相應的Port復位；將Port復位發送至PHY復位處理模塊進行PHY復位；PCIe?Port控制器接收到復位時進行相應的復位；當復位類型為熱復位時：將熱復位信號輸出給PCIe?Switch模塊復位處理模塊；PCIe?Switch模塊復位處理模塊將熱復位信號轉換為脈沖有效信號，并發送至Port復位處理模塊；Port復位處理模塊對熱復位信號進行判斷并處理，形成Port熱復位；將Port熱復位發送至PHY復位處理模塊進行PHY復位；PCIe?Port控制器在釋放復位后正常工作。

技術研發人員：朱珂,袁曉妹,姜海斌,吳佳駿,王盼,何瑞毅,俞凱鑫,劉顏鵬,崔彤,楊曉龍
受保護的技術使用者：井芯微電子技術（天津）有限公司
技術研發日：
技術公布日：2025/4/24
