本申請涉及非接觸式通信，尤其涉及一種信號調節單元以及讀卡器設備。

背景技術：

1、隨著非接觸式通信技術的應用越來越廣泛，各種用于非接觸式通信的設備也應運而生。由于用于非接觸式通信的設備的通信原理相同或者類似，在有多個設備存在的場景下會出現干擾的情況。例如近場通信nfc屬于已經普及的近場通信技術，目前對于支付市場，有銀聯的nfc近場通信的支付設備，如pos機，也有公交讀卡設備等作為nfc讀卡器的設備，同時手機等用戶終端也作為nfc技術的載體，也可以工作在nfc的主動模式或者被動模式，nfc設備五花八門。比如一張收銀臺上可能會同時放置多個具有nfc功能的設備，但是不同的設備因設計的方式以及需要滿足的標準不盡相同，有的發射信號很強，有的發射信號偏弱，有的工作在被動模式，當這些設備放在一起時，設備之間會互相影響，使得nfc等非接觸式通信不能完成。

2、因此，需要提供一種能夠調整讀卡器設備的方案。

技術實現思路

1、本說明書實施例提供一種信號調節單元以及讀卡器設備，以解決現有的非接觸通信中存在的信號干擾問題或者識別率低的問題。

2、為解決上述技術問題，本說明書實施例是這樣實現的。

3、本說明書實施例提供的一種信號調節單元，應用于讀卡器設備，包括：

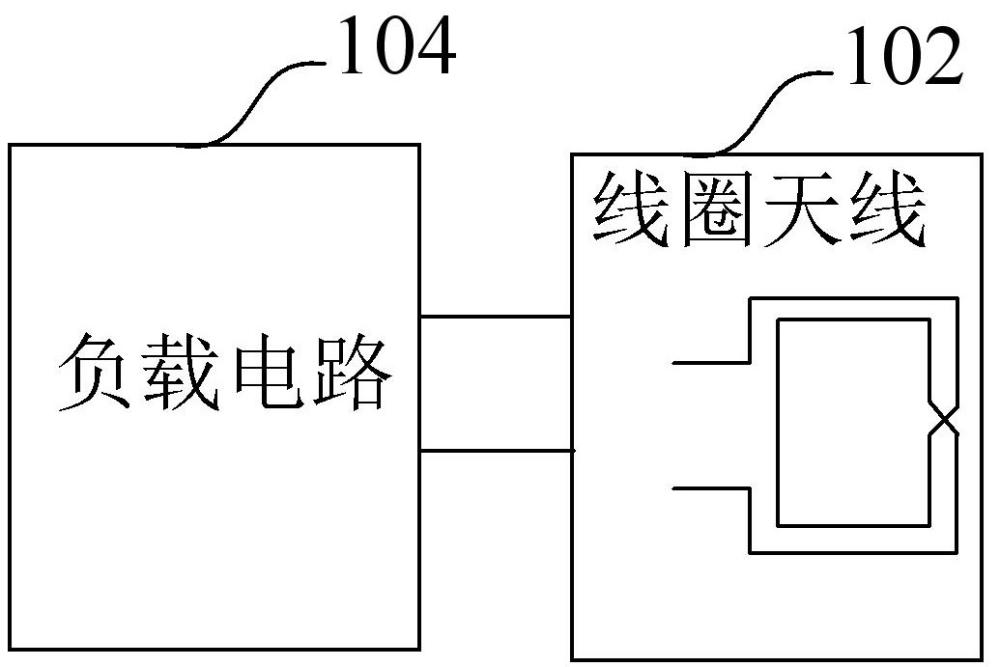

4、線圈天線以及包含電容元件的負載電路；

5、所述線圈天線的一端與所述負載電路的一端相連，所述線圈天線的另一端與所述負載電路的另一端相連線圈天線；

6、所述線圈天線與所述負載電路用于構成諧振電路；

7、所述諧振電路用于影響所述讀卡器設備的品質因數，使得所述讀卡器設備的品質因數符合或者偏離預設品質因數；所述預設品質因數為所述讀卡器設備的預設工作品質因數。

8、本說明書實施例提供的一種讀卡器設備，包括上述信號調節單元。

9、本說明書至少一個實施例能夠達到以下有益效果：

10、本說明書實施例中提供了一種能夠影響讀卡器設備輻射信號的信號調節單元。信號調節單元可以包括線圈天線以及包含電容元件的負載電路，包含線圈天線以及負載電路在內的諧振電路可以用于影響讀卡器設備的品質因數，使得讀卡器設備的品質因數符合預設品質因數或者使得讀卡器設備的品質因數偏離預設品質因數，進而可以起到增強或者減弱讀卡器設備的輻射信號。

技術特征：

1.一種信號調節單元，應用于讀卡器設備，包括：

2.根據權利要求1所述的信號調節單元，若所述諧振電路用于使得所述讀卡器設備的品質因數符合預設品質因數，所述諧振電路的諧振頻率等于所述讀卡器設備的工作諧振頻率。

3.根據權利要求1所述的信號調節單元，所述信號調節單元還包括第一開關元件；

4.根據權利要求3所述的信號調節單元，所述第一開關元件包括光敏開關元件。

5.根據權利要求1所述的信號調節單元，所述電容元件包括第一電容元件，所述負載電路還包括第一電感元件；所述第一電感元件與所述線圈天線串聯；所述第一電容元件與所述線圈天線并聯。

6.根據權利要求1所述的信號調節單元，所述電容元件包括第二電容元件；所述第二電容元件與所述線圈天線并聯。

7.根據權利要求1所述的信號調節單元，所述負載電路包括第三電容元件以及第一電阻性元件；所述第三電容元件與所述線圈天線并聯；所述第一電阻性元件與所述第三電容元件并聯。

8.根據權利要求5所述的信號調節單元，所述信號調節單元還包括狀態控制組件；

9.根據權利要求6所述的信號調節單元，所述信號調節單元還包括狀態控制組件；

10.根據權利要求6所述的信號調節單元，所述信號調節單元還包括狀態控制組件；

11.根據權利要求7所述的信號調節單元，所述信號調節單元還包括狀態控制組件；

12.根據權利要求8至11中任一項所述的信號調節單元，所述狀態控制組件包括數字信號轉換電路，所述數字信號轉換電路的輸入端與所述線圈天線相連，以便輸出數字電平信號。

13.根據權利要求8至11中任一項所述的信號調節單元，所述狀態控制組件包括mcu微控制單元，用于調節所述諧振電路的狀態；

14.一種讀卡器設備，所述讀卡器設備包括權利要求1至13中任一項所述的信號調節單元。

技術總結
本說明書實施例公開了一種信號調節單元以及讀卡器設備。方案包括：線圈天線以及包含電容元件的負載電路；所述線圈天線的一端與所述負載電路的一端相連，所述線圈天線的另一端與所述負載電路的另一端相連線圈天線；所述線圈天線與所述負載電路用于構成諧振電路；所述諧振電路用于影響所述讀卡器設備的品質因數，使得所述讀卡器設備的品質因數符合或者偏離預設品質因數；所述預設品質因數為所述讀卡器設備的預設工作品質因數。

技術研發人員：戴毓華,鄭偉軍,熊偉,杜艷斌
受保護的技術使用者：支付寶（杭州）信息技術有限公司
技術研發日：
技術公布日：2025/4/28
