本發明屬于數據處理，具體涉及到基于labview截取有效數據形成多維曲線圖的方法。

背景技術：

1、射頻自動化測試（radio?frequency?automated?testing）是指通過集成化的軟硬件系統，自動完成射頻器件、模塊或終端設備的性能參數檢測，替代傳統人工操作的測試方式。其核心在于程控儀器、標準化流程和數據智能化，廣泛應用于無線通信、半導體、消費電子等領域。

2、在射頻組件自動化測試中，測試數據通常包含大量無效或冗余信息（如非目標頻段信號、環境噪聲等）。傳統方法需在測試前端預設復雜的判斷條件，導致以下問題：靈活性不足：無法動態適應測試參數變化（如頻率偏移、諧波干擾）；效率低下：全量數據處理占用大量計算資源，影響實時性；可視化缺失：多維數據（頻率-功率-時間）難以直觀呈現，依賴人工分析。現有技術采用固定閾值濾波，但無法滿足復雜射頻場景的動態需求。

技術實現思路

1、本發明所要解決的技術問題在于克服上述現有技術的缺點，提供基于labview截取有效數據形成多維曲線圖的方法。

2、解決上述技術問題所采用的技術方案是：基于labview截取有效數據形成多維曲線圖的方法，包括下述具體步驟：

3、步驟一：動態數據采集：使用labview的daqmx驅動模塊連接數據采集硬件，型號為ni-9234，配置采樣率為10?khz、通道數及量程，通過硬件觸發或軟件定時啟動連續采集模式；

4、步驟二：數據緩存：環形緩沖區管理：先將緩沖區初始化，然后實時監測數據寫入/讀取指針位置，若剩余空間不足，按指數增長策略擴大緩沖區；

5、步驟三：有效數據截取：將數據經過噪聲濾波與特征觸發后進行邊界優化，之后將數據壓縮存儲；

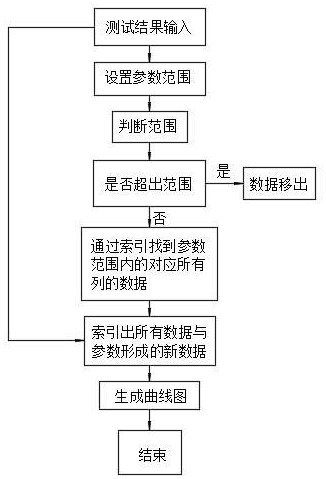

6、步驟四：設置參數范圍并對數據進行判斷，當數據超出參數范圍時將數據舍棄，當數據在參數范圍內時通過索引找到參數范圍內的對應所有列的數據；

7、步驟五：將索引出的所有數據與參數結合形成新的數組并生成多維曲線圖。

8、通過上述技術方案，不需要在前面程序加更多的判斷條件，只要在輸出端增加處理vi，即可生成所需要的測試結果曲線圖，相較于傳統方法更加靈活。

9、進一步的，通過環形緩沖區實時存儲采集的原始數據，采用小波變換與滑動窗口濾波結合的方式去除噪聲，根據預設特征動態截取有效數據段并擴展邊界，將截取數據映射至多維坐標系并通過gpu加速渲染動態曲線。

10、通過上述技術方案，可以大大提高數據在收集時的準確性，同時方便后續處理。

11、進一步的，所述有效數據截取步驟中，觸發條件包括幅值突變、頻率成分變化或用戶自定義邏輯表達式，所述步驟五中的多維曲線圖支持至少三維數據可視化，并通過顏色梯度表示第四維度信息。

12、通過上述技術方案，可以使數據可視化，提高數據分析能力。

13、進一步的，所述緩沖區初始化根據采樣率和預期最大延遲計算初始緩沖區大小，并通過labview的隊列和通知器（notifier）實現多線程讀寫同步，避免數據覆蓋和丟失。

14、通過上述技術方案，提高了數據的安全性，避免數據出錯。

15、進一步的，所述噪聲濾波包括小波變換去噪，選擇daubechies小波基，對原始信號進行3層分解，通過軟閾值法濾除高頻噪聲分量，重構信號，所述噪聲濾波還包括滑動窗口均值濾波，在時域?qū)χ貥?gòu)后的信號進行窗口平滑處理，窗口長度根據信號特性動態調整，具體動態調整公式如下：

16、其中，w為窗口長度，為采樣率；

17、小波去噪側重全局噪聲抑制，滑動窗口處理局部波動，二者通過加權融合，其中小波結果占70%，均值占30%，增強魯棒性。

18、進一步的，所述特征觸發機制包括幅值突變檢測，計算滑動窗口內信號均方根，若連續5個窗口的rms超過閾值，則判定為有效段，同時通過labview的fft模塊實時計算信號頻譜，若特定頻段處于500-1000?hz的頻段能量占比超過設定值并持續1.5-2秒，觸發截取。

19、進一步的，所述邊界優化包括觸發截取后向前后各擴展位于觸發點兩端的5%范圍的數據，擴展邏輯為：

20、向前回溯：從觸發點索引向前查找5-7個點，確保包含潛在上升沿；

21、向后延伸：若后續數據在2s內未觸發新事件，則自動截斷冗余部分；

22、通過時間戳標記原始數據段，保留上下文信息。

23、進一步的，所述數據壓縮存儲包括對截取后的數據段進行歸一化，具體為轉換為16位整型，統計符號頻率生成編碼表，使用labview的“openg”工具包實現壓縮。

24、本發明的有益效果如下：本發明通過基于labview語言進行編寫，加入循環加判斷語句，進行第一步的篩選，篩選需要的頻率，通過1維數組的索引進行頻率的索引，找出頻率對應的數值，重新組成2維數組，并通過xy圖進行循環生成多條數據曲線圖，不需要在前面程序加更多的判斷條件，只要在輸出端增加處理vi，即可生成所需要的測試結果曲線圖，相較于傳統方法更加靈活，可以動態適應測試參數變化，大大提高了效率，無需復雜的判斷條件，同時通過數據曲線圖使數據可視化，方便進行數據分析。

技術特征：

1.基于labview截取有效數據形成多維曲線圖的方法，其特征在于，包括下述具體步驟：

2.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，通過環形緩沖區實時存儲采集的原始數據，采用小波變換與滑動窗口濾波結合的方式去除噪聲，根據預設特征動態截取有效數據段并擴展邊界，將截取數據映射至多維坐標系并通過gpu加速渲染動態曲線。

3.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述有效數據截取步驟中，觸發條件包括幅值突變、頻率成分變化或用戶自定義邏輯表達式，所述步驟五中的多維曲線圖支持至少三維數據可視化，并通過顏色梯度表示第四維度信息。

4.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述緩沖區初始化根據采樣率和預期最大延遲計算初始緩沖區大小，并通過labview的隊列和通知器（notifier）實現多線程讀寫同步，避免數據覆蓋和丟失。

5.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述噪聲濾波包括小波變換去噪，選擇daubechies小波基，對原始信號進行3層分解，通過軟閾值法濾除高頻噪聲分量，重構信號，所述噪聲濾波還包括滑動窗口均值濾波，在時域?qū)χ貥?gòu)后的信號進行窗口平滑處理，窗口長度根據信號特性動態調整，具體動態調整公式如下：

6.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述特征觸發機制包括幅值突變檢測，計算滑動窗口內信號均方根，若連續5個窗口的rms超過閾值，則判定為有效段，同時通過labview的fft模塊實時計算信號頻譜，若處于500-1000?hz的頻段能量占比超過設定值并持續1.5-2秒，觸發截取。

7.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述邊界優化包括觸發截取后向前后各擴展位于觸發點兩端的5%范圍的數據，擴展邏輯為：

8.根據權利要求1所述的基于labview截取有效數據形成多維曲線圖的方法，其特征在于，所述數據壓縮存儲包括對截取后的數據段進行歸一化，具體為轉換為16位整型，統計符號頻率生成編碼表，使用labview的“openg”工具包實現壓縮。

技術總結
本發明公開了基于labview截取有效數據形成多維曲線圖的方法，屬于數據處理技術領域，該基于labview截取有效數據形成多維曲線圖的方法，包括下述具體步驟：步驟一：動態數據采集：使用LabVIEW的DAQmx驅動模塊連接數據采集硬件，型號為NI?9234，配置采樣率為10?kHz、通道數及量程，通過硬件觸發或軟件定時啟動連續采集模式。本發明通過基于labview語言進行編寫，加入循環加判斷語句，進行第一步的篩選，篩選需要的頻率，通過1維數組的索引進行頻率的索引，找出頻率對應的數值，重新組成2維數組，并通過XY圖進行循環生成多條數據曲線圖，不需要在前面程序加更多的判斷條件，只要在輸出端增加處理VI，即可生成所需要的測試結果曲線圖，相較于傳統方法更加靈活。

技術研發人員：王明福,徐佳晨
受保護的技術使用者：上海鰲太電子科技有限公司
技術研發日：
技術公布日：2025/4/28
