本發明涉及壽命預測，更具體地說，它涉及一種面向新能源電站的設備剩余壽命預測方法。

背景技術：

1、隨著全球?qū)稍偕茉吹男枨蟛粩嘣鲩L，光伏發電系統作為清潔能源的重要組成部分，其信息化運維技術的發展也日益受到關注。由于廣闊的海洋表面受云層遮擋相對較少，能接收到更充足的太陽輻射，并且海洋面積遼闊，不占用寶貴的陸地耕地、森林等土地資源，遠離人口密集區，對居民生活的視覺影響較小，出于以上各種考慮，現階段的光伏發電設備更傾向于建設在海上。

2、在近年來，由于光伏電站已經迎來了設備故障、老化發生的高發期，為了有效規避故障甚至連鎖故障風險，提高電站的發電效率、降低運維成本，研究光伏發電系統的剩余壽命預測方法具有重要意義。

3、由于海洋環境中航運和通信活動頻繁，可能存在高強度的電磁場，特別是來自雷達或通信設備的干擾。這種干擾可能影響光伏系統中的電子部件，尤其是逆變器，導致其性能下降或者加速老化。

4、由于是在海洋上，光伏設備的金屬框架、支架及逆變器外殼的防護層逐漸被侵蝕，金屬表面出現微小銹斑與蝕坑，加速設備結構老化，威脅機械穩定性與電氣絕緣性能。

5、設備關鍵連接部位與支撐結構承受交變應力，導致金屬疲勞裂紋萌生與擴展，尤其在焊接點與螺栓連接處，增加結構斷裂風險，危及設備整體物理結構完整性。

6、電磁干擾可能導致逆變器內部元件受到電磁干擾時，可能會發生誤觸發或錯誤的開關時序。這些錯誤的開關動作可能導致開關損耗增加，因?yàn)殚_關過程未能在預期的電流或電壓條件下完成，導致更多的能量以熱的形式散失，高溫環境不僅加劇設備內部電子元件熱老化，致使半導體器件性能參數漂移、電容漏電增加、電阻阻值變化，還影響逆變器散熱性能，降低散熱效率，進一步提升設備工作溫度，形成惡性循環，嚴重影響設備電氣性能與使用壽命。

技術實現思路

1、本發明提供一種面向新能源電站的設備剩余壽命預測方法，解決相關技術中由于電磁干擾導致壽命預測困難的技術問題。

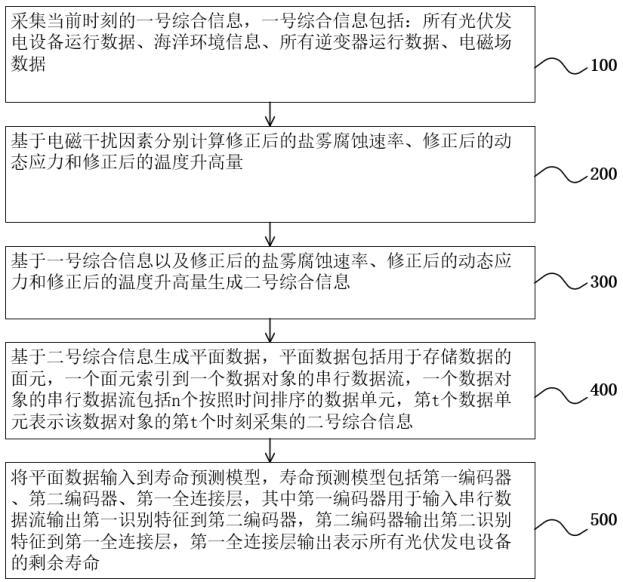

2、本發明提供了一種面向新能源電站的設備剩余壽命預測方法，包括以下步驟：

3、步驟100，采集當前時刻的一號綜合信息，一號綜合信息包括：所有光伏發電設備運行數據、海洋環境信息、所有逆變器運行數據、電磁場數據；

4、采集數據的時間為：每隔固定時間間隔采集一次數據，時間間隔的缺省值為1小時。

5、步驟200，基于電磁干擾因素分別計算修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量；

6、步驟300，基于一號綜合信息以及修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量生成二號綜合信息；

7、步驟400，基于二號綜合信息生成平面數據，平面數據包括用于存儲數據的面元，一個面元索引到一個數據對象的串行數據流，一個數據對象的串行數據流包括n個按照時間排序的數據單元，第t個數據單元表示該數據對象的第t個時刻采集的二號綜合信息；

8、步驟500，將平面數據輸入到壽命預測模型，壽命預測模型包括第一編碼器、第二編碼器、第一全連接層，其中第一編碼器用于輸入串行數據流輸出第一識別特征到第二編碼器，第二編碼器輸出第二識別特征到第一全連接層，第一全連接層輸出表示所有光伏發電設備的剩余壽命。

9、在一個優選的實施方式中，光伏發電設備運行信息包括：光伏發電設備的輸出功率、電壓、電流、溫度、質量、阻尼系數、剛度系數；

10、海洋環境信息包括：鹽度、濕度、海浪高度、海浪周期、風速、風向；

11、逆變器運行數據包括：逆變器輸入功率、輸出功率、輸入電流、輸出電流、輸入電壓、輸出電壓；

12、電磁場數據包括：電磁場強度、電磁場頻率。

13、在一個優選的實施方式中，基于電磁干擾因素計算修正后的鹽霧腐蝕速率，計算公式如下：

14、；

15、；

16、；

17、其中，表示t時刻的鹽度，表示t時刻的濕度，表示t時刻的鹽霧腐蝕速率，表示t時刻的協同作用因子，表示t時刻的電磁場強度，表示t時刻的電磁場頻率，表示t時刻的修正后的鹽霧腐蝕速率，、、、、、分別表示第一、二、三、四、五、六實驗系數。

18、在一個優選的實施方式中，基于電磁干擾因素計算海浪晃動引起的修正后的動態應力，計算公式如下：

19、；

20、；

21、；

22、其中，表示t時刻的海浪高度，表示t時刻的海浪周期，表示光伏發電設備的質量，表示阻尼系數，表示剛度系數，表示t時刻的動態應力，表示t時刻的電磁場強度，表示t時刻的電磁場頻率，表示t時刻的疲勞損傷加速因子，表示t時刻的修正后的動態應力，、、分別表示第七、八、九實驗系數。

23、在一個優選的實施方式中，基于電磁干擾因素計算修正后的溫度升高量，計算公式如下：

24、；

25、；

26、；

27、；

28、其中，表示t時刻的濕度，表示t時刻的溫度升高量，表示t時刻的電磁場強度，表示t時刻的電磁場頻率，表示t時刻的電磁干擾率損耗，表示t時刻的熱效應疊加因子，表示t時刻的修正后的溫度升高量，、、、、分別表示第十、十一、十二、十三、十四實驗系數。

29、在一個優選的實施方式中，平面數據還包括一個用于存儲面元索引的數據對象之間的關聯關系的關系列表，關系列表的第i行第j列的元素值表示第i個和第j個面元索引的數據對象之間的關聯關系量化值；

30、關聯關系包括高和低，分別對應于兩個量化值；

31、數據對象包括：光伏發電設備、環境、逆變器、電磁場；

32、關聯關系高的數據對象定義為：所有光伏發電設備以及逆變器和其所在環境，所有逆變器和其所屬的光伏發電設備，電磁場影響的光伏發電設備和其對應的逆變器。

33、在一個優選的實施方式中，二號綜合信息中電磁場數據包括：電磁場強度、電磁場頻率、修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量。

34、在一個優選的實施方式中，壽命預測模型訓練時的損失函數采用均方差損失函數，計算公式如下：

35、；

36、其中表示損失值，表示訓練樣本總數，表示第q個樣本的真實的剩余壽命年限，表示模型輸出的第q個樣本的預測壽命年限。

37、本發明的有益效果在于：本發明通過優先考慮電磁干擾的影響，修正鹽霧腐蝕速率、動態應力和溫度升高量，再根據修正后的數據結合采集的數據對光伏發電設備的剩余壽命進行更精準的預測。

技術特征：

1.一種面向新能源電站的設備剩余壽命預測方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，光伏發電設備運行信息包括：光伏發電設備的輸出功率、電壓、電流、溫度、質量、阻尼系數、剛度系數；

3.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，基于電磁干擾因素計算修正后的鹽霧腐蝕速率，計算公式如下：

4.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，基于電磁干擾因素計算海浪晃動引起的修正后的動態應力，計算公式如下：

5.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，基于電磁干擾因素計算修正后的溫度升高量，計算公式如下：

6.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，平面數據還包括一個用于存儲面元索引的數據對象之間的關聯關系的關系列表，關系列表的第i行第j列的元素值表示第i個和第j個面元索引的數據對象之間的關聯關系量化值；

7.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，二號綜合信息中電磁場數據包括：電磁場強度、電磁場頻率、修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量。

8.根據權利要求1所述的一種面向新能源電站的設備剩余壽命預測方法，其特征在于，壽命預測模型訓練時的損失函數采用均方差損失函數，計算公式如下：

9.一種面向新能源電站的設備剩余壽命預測系統，其特征在于，其用于執行權利要求1-8任一所述的一種面向新能源電站的設備剩余壽命預測方法。

技術總結
本發明涉及壽命預測技術領域，公開了一種面向新能源電站的設備剩余壽命預測方法，包括以下步驟：采集當前時刻的一號綜合信息，一號綜合信息包括：所有光伏發電設備運行數據、海洋環境信息、所有逆變器運行數據、電磁場數據；基于電磁干擾因素分別計算修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量；基于一號綜合信息以及修正后的鹽霧腐蝕速率、修正后的動態應力和修正后的溫度升高量生成二號綜合信息；基于二號綜合信息生成平面數據；將平面數據輸入到壽命預測模型，輸出表示所有光伏發電設備的剩余壽命。本發明通過考慮電磁干擾對壽命預測產生的影響，結合采集的數據對光伏發電設備的剩余壽命進行更精準的預測。

技術研發人員：董孟力,孫鋒華,余悅嵐,鄒月紅
受保護的技術使用者：浙江省通信產業服務有限公司
技術研發日：
技術公布日：2025/4/28
