本說明書實施例涉及集成電路無損可靠性篩選，特別涉及一種基于故障預測的老化試驗設備預先保護控制方法及裝置。

背景技術：

1、現有高溫老化產品通過增加機內長期監測、過應力保護機制等手段，可實現試驗環境的長期監測，在產品發生故障時可及時響應，實現基于故障數據的事后維修。然而，現有老化產品由于缺少針對高溫老化產品的主動保障技術，導致相關產品難以實現試驗過程的完整性與試驗環境應力的一致性，極易導致試驗過程因產品故障被迫中斷致使百萬級試驗器件損毀等重大財產損失，或因產品性能退化導致試驗期間引入額外應力等不利影響導致老化試驗被認定為失效試驗，造成資源的無效浪費。同時，保障高溫老化試驗質量可避免集成電路出現過老化與欠老化故障，大幅降低集成電路故障率，避免因集成電路故障導致新能源汽車、民用客機、儲能輸電站等大規模電子系統故障停機。

2、在老化試驗設備執行測試任務期間，其各個子設備或元器件可能發生故障，這些故障不僅可能直接導致試驗的失敗，還可能進一步導致被測器件遭受不可逆的損害。因此，針對老化試驗設備在運行過程中如何確保老化試驗設備能夠維持其穩定運行狀態以及在故障無法修復時實現平穩停機，是一個亟需解決的關鍵技術問題。

技術實現思路

1、有鑒于此，本說明書實施例提供了一種基于故障預測的老化試驗設備預先保護控制方法。本說明書一個或者多個實施例同時涉及一種基于故障預測的老化試驗設備預先保護控制裝置，一種計算設備，一種計算機可讀存儲介質以及一種計算機程序，以解決現有技術中存在的技術缺陷。

2、根據本說明書實施例的第一方面，提供了一種基于故障預測的老化試驗設備預先保護控制方法，包括：

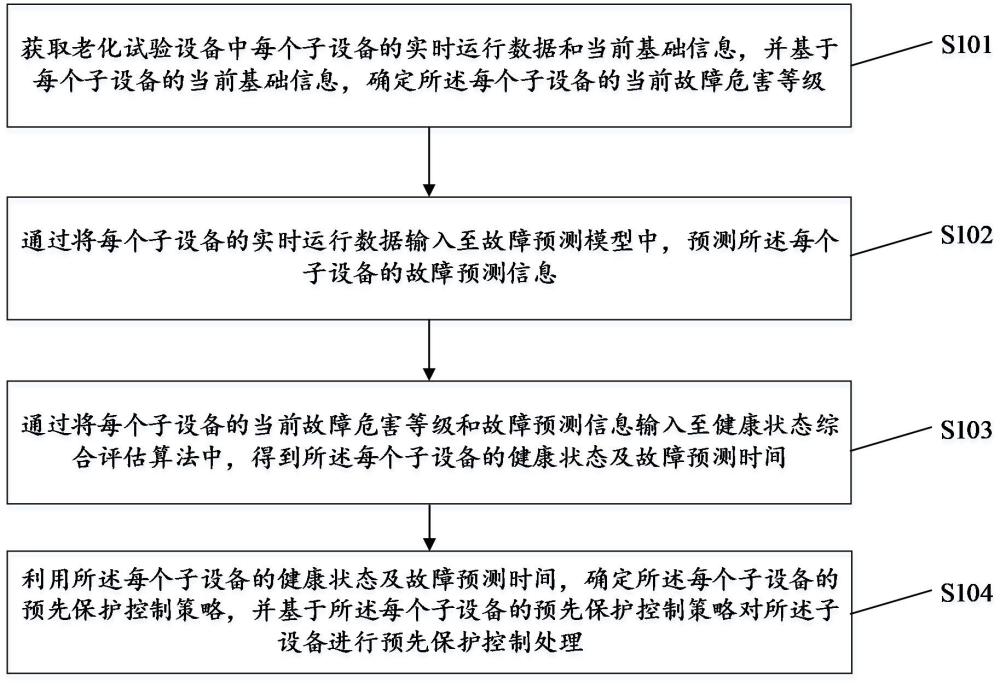

3、獲取老化試驗設備中每個子設備的實時運行數據和當前基礎信息，并基于每個子設備的當前基礎信息，確定所述每個子設備的當前故障危害等級；

4、通過將每個子設備的實時運行數據輸入至故障預測模型中，預測所述每個子設備的故障預測信息；

5、通過將每個子設備的當前故障危害等級和故障預測信息輸入至健康狀態綜合評估算法中，得到所述每個子設備的健康狀態及故障預測時間；

6、利用所述每個子設備的健康狀態及故障預測時間，確定所述每個子設備的預先保護控制策略，并基于所述每個子設備的預先保護控制策略對所述子設備進行預先保護控制處理。

7、優選地，所述當前基礎信息包括：當前工作場景、當前嚴重度等級及當前可控性等級；其中，所述基于每個子設備的當前基礎信息，確定所述每個子設備的當前故障危害等級包括：

8、獲取預先構建并存儲的包含工作場景、嚴重度等級及可控性等級的基礎信息與故障危害等級對應關系的老化試驗設備危害程度表；

9、根據所述每個子設備的當前工作場景、當前嚴重度等級及當前可控性等級，從所述老化試驗設備危害程度表中分別查詢與每個子設備的當前工作場景、當前嚴重度等級及當前可控性等級所對應的故障危害等級，并將所查詢到的故障危害等級作為相應每個子設備的故障危害等級。

10、優選地，所述利用所述每個子設備的健康狀態及故障預測時間，確定所述每個子設備的預先保護控制策略包括：

11、確定老化試驗設備中每個子設備的預警信號觸發的關鍵時間；

12、獲取所述老化試驗設備中每個子設備的當前系統運行時間；

13、利用所述每個子設備的健康狀態、所述當前系統運行時間、所述故障預測時間及所述關鍵時間，確定所述每個子設備的預先保護控制策略。

14、優選地，所述健康狀態包括：健康狀態、亞健康狀態及危險狀態；所述故障預測時間包括：每個子設備的健康狀態從健康狀態進入亞健康狀態的第一故障預測時間和從亞健康狀態進入危險狀態的第二故障預測時間；所述關鍵時間包括：第一關鍵時間和第二關鍵時間；其中，所述第一關鍵時間是基于在第一故障預測時間所預測的故障來確定，且大于故障所對應的預先保護控制器消除其影響所需要的時間；所述第二關鍵時間是滿足面對在第二故障預測時間預測到的故障情況下實現平穩停機所需要的時間。

15、優選地，所述利用所述每個子設備的健康狀態、所述當前系統運行時間、所述故障預測時間及所述關鍵時間，確定所述每個子設備的預先保護控制策略包括：

16、若所述每個子設備的健康狀態處于健康狀態，且第一故障預測時間與當前系統運行時間之間的差值大于等于所述第一關鍵時間時，則確定所述每個子設備運行平穩，無需采取預先保護控制策略；

17、若所述每個子設備的健康狀態處于危險狀態，則發出停機警報并立即啟動緊急停機措施，無需采取預先保護控制策略。

18、優選地，所述利用所述每個子設備的健康狀態、所述當前系統運行時間、所述故障預測時間及所述關鍵時間，確定所述每個子設備的預先保護控制策略還包括：

19、若所述每個子設備的健康狀態處于健康狀態，且第一故障預測時間與當前系統運行時間之間的差值小于所述第一關鍵時間時或所述每個子設備的健康狀態處于亞健康狀態，且第二故障預測時間與當前系統運行時間之間的差值大于等于所述第二關鍵時間時，則發出二級預警，并根據故障預測信息同步啟動一系列預先設計的保護控制措施，以便在故障發生前進行有效的干預與防護。

20、優選地，所述利用所述每個子設備的健康狀態、所述當前系統運行時間、所述故障預測時間及所述關鍵時間，確定所述每個子設備的預先保護控制策略還包括：

21、若所述每個子設備的健康狀態處于亞健康狀態，且第二故障預測時間與當前系統運行時間之間的差值小于所述第二關鍵時間時，則發出一級預警，同時執行平穩停機措施；

22、若在平穩停機過程中，實時監測所述每個子設備的健康狀態是否從亞健康狀態進入危險狀態；

23、若監測到所述每個子設備的從亞健康狀態進入危險狀態，則發出停機警報并立即啟動緊急停機措施；否則，所述每個子設備保持平穩停機措施。

24、根據本說明書實施例的第二方面，提供了一種基于故障預測的老化試驗設備預先保護控制裝置，包括：

25、獲取模塊，被配置為獲取老化試驗設備中每個子設備的實時運行數據和當前基礎信息，并基于每個子設備的當前基礎信息，確定所述每個子設備的當前故障危害等級；

26、預測模塊，被配置為通過將每個子設備的實時運行數據輸入至故障預測模型中，預測所述每個子設備的故障預測信息；

27、評估模塊，被配置為通過將每個子設備的當前故障危害等級和故障預測信息輸入至健康狀態綜合評估算法中，得到所述每個子設備的健康狀態及故障預測時間；

28、預先保護控制模塊，被配置為利用所述每個子設備的健康狀態及故障預測時間，確定所述每個子設備的預先保護控制策略，并基于所述每個子設備的預先保護控制策略對所述子設備進行預先保護控制處理。

29、根據本說明書實施例的第三方面，提供了一種計算設備，包括：

30、存儲器和處理器；

31、所述存儲器用于存儲計算機可執行指令，所述處理器用于執行所述計算機可執行指令實現任意一項所述基于故障預測的老化試驗設備預先保護控制方法的步驟。

32、根據本說明書實施例的第四方面，提供了一種計算機可讀存儲介質，其存儲有計算機可執行指令，該指令被處理器執行時實現任意一項所述基于故障預測的老化試驗設備預先保護控制方法的步驟。

33、根據本說明書實施例的第五方面，提供了一種計算機程序，其中，當所述計算機程序在計算機中執行時，令計算機執行上述基于故障預測的老化試驗設備預先保護控制方法的步驟。

34、本說明書實施例針對具體工作場景，結合故障嚴重程度及各子設備的預防故障方面的能力，進行了故障危害的評估；利用采集狀態信息與故障預測模型，獲得對潛在故障的精準預測；基于預測結果與既定的故障危害等級標準，設計老化試驗設備的健康狀態綜合評估算法，來實時反映老化試驗設備的健康狀況，并通過預先設計的相應保護控制措施，確保老化試驗設備在面臨故障風險時能夠維持穩定運行，面對無法有效修復的故障時能平穩停機。
