本發明涉及集成電路無損可靠性篩選，尤其涉及老化臺前端隔離式開關電源預測性維修時機決策確定方法和裝置。

背景技術：

1、現有高溫老化產品通過增加機內長期監測、過應力保護機制等手段，可實現試驗環境的長期監測，在產品發生故障時可及時響應，實現基于故障數據的事后維修。然而，現有高溫老化產品由于缺少針對高溫老化產品的主動保障技術，導致相關產品難以實現試驗過程的完整性與試驗環境應力的一致性，極易導致試驗過程因產品故障被迫中斷致使百萬級試驗器件（亦可稱為待檢測件）損毀等重大財產損失，或因產品性能退化導致試驗期間引入額外應力等不利影響導致老化試驗被認定為失效試驗，造成資源的無效浪費。同時，保障高溫老化試驗質量可避免集成電路出現過老化與欠老化故障，大幅隆低集成電路故障率，避免因集成電路故障導致新能源汽車、民用客機、儲能輸電站等大規模電子系統故障停機。

2、電源作為電子系統的核心部件起著至關重要的作用，尤其是開關電源以其高轉換率、小體積等優點被廣泛使用。開關電源內部由許多電子元器件組成，其性能會受到這些元件的影響，相關研究發現在使用過程中電子元器件的故障率曲線類似于浴盆曲線，在使用前期和后期出現故障的概率較高。電源作為高溫老化產品如老化臺的核心供能組件，其故障的發生勢必會對老化臺的正常工作造成影響。因此在老化臺開關電源（即老化臺前端隔離式開關電源）的使用過程中，有必要對其開展預測性維修活動，以在故障發生之前確定維修時機，盡量避免因故障停機而造成的設備受損以及時間人力成本消耗。

3、可見，目前迫切需要本領域技術人員提供一種老化臺開關電源維修時機預測方案。

技術實現思路

1、本發明實施例的目的是提供老化臺前端隔離式開關電源預測性維修時機決策確定方法和裝置，能夠解決現有技術中存在的上述問題。

2、為解決上述技術問題，本發明提供如下技術方案：

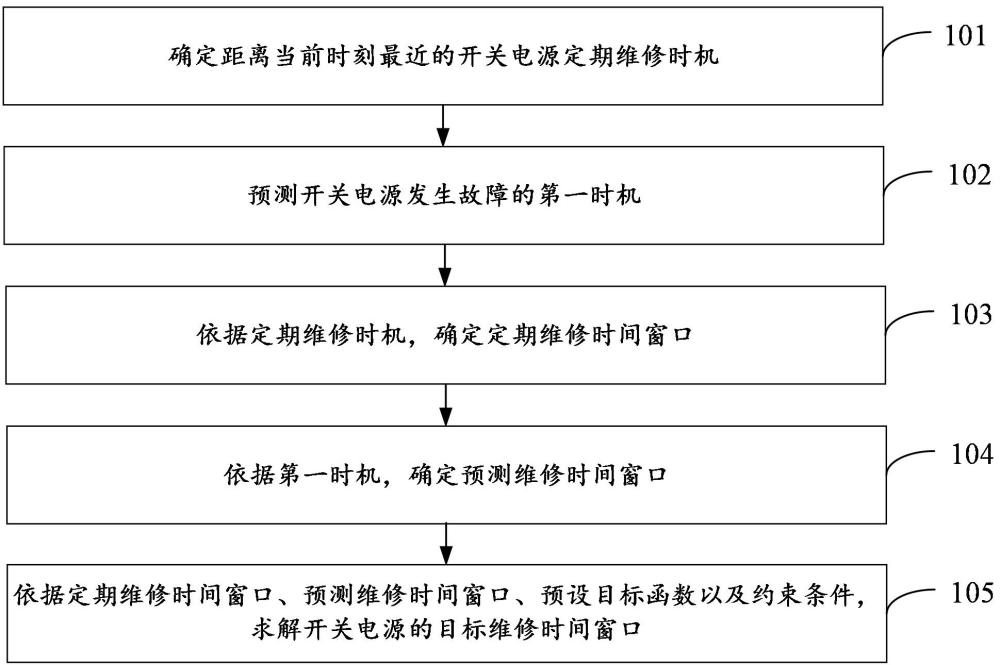

3、本發明實施例提供了一種老化臺前端隔離式開關電源預測性維修時機決策確定方法，其中，所述方法包括：

4、確定距離當前時刻最近的開關電源定期維修時機；

5、預測所述開關電源發生故障的第一時機；

6、依據所述定期維修時機，確定定期維修時間窗口；

7、依據所述第一時機，確定預測維修時間窗口；

8、依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，求解所述開關電源的目標維修時間窗口。

9、可選地，確定距離當前時刻最近的開關電源定期維修時機的步驟，包括：

10、從所述老化臺開關電源維修手冊中的定期維修計劃表中，查找距離當前時刻最近的定期維修時機；或者，

11、確定所述老化臺開關電源的預期壽命；

12、依據所述預期壽命和所述開關電源單日平均使用時長計算得到距離當前時刻最近的開關電源定期維修時機。

13、可選地，依據所述第一時機，確定預測維修時間窗口的步驟，包括：

14、將所述第一時機與二分之一預設時間窗口參數之差，確定為所述預測維修時間窗口的下限值；

15、將所述第一時機與二分之一預設時間窗口參數之和，確定為所述預測維修時間窗口的上限值。

16、可選地，依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，求解所述開關電源的目標維修時間窗口的步驟，包括：

17、判斷所述定期維修時間窗口和所述預測維修時間窗口是否存在時間窗口交集；

18、若存在，確定所述時間窗口交集為所述開關電源的目標維修時間窗口；

19、若不存在，依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，多目標求解確定所述開關電源的目標維修時間窗口。

20、可選地，依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，求解所述開關電源維修時間窗口，包括：

21、設定以維修時刻為自變量的目標函數，其中，所述目標函數包括：代表老化臺維修成本的成本函數，代表實驗終端與設備損壞安全風險的風險函數以及代表與實驗計劃沖突進度影響的計劃函數；

22、初始化粒子群，其中，每個粒子群包括如下屬性信息：用于表征開關電源維修時刻的位置、用于表征尋優過程中維修時刻變化量的速度以及用于表征最優維修時刻的個體歷史最佳位置；

23、針對所述粒子群中的每個粒子，根據速度、個體歷史最佳位置以及全局最佳位置更新所述粒子的速度和位置；

24、根據更新后的所述速度、位置和所述目標函數計算所述粒子的適應度；

25、基于所述適應度和所述粒子個體歷史最佳位置對應的適應度進行比對，更新所述粒子的個體歷史最佳位置；

26、遍歷所述粒子群中各粒子的個體歷史最佳位置，確定最大值和最小值生成當前維修時間窗口；

27、當前維修時間窗口滿足預設條件的情況下，確定所述當前維修時間窗口為所述開關電源的目標維修時間窗口。

28、可選地，所述方法還包括：

29、當前維修時間窗口不滿足預設條件的情況下，返回執行所述針對所述粒子群中的每個粒子，根據速度、個體歷史最佳位置以及全局最佳位置更新所述粒子的速度和位置的步驟。

30、可選地，所述預設條件包括：當前維修時間窗口的上限值與下限值的差值小于或等于預計維修區間窗口大小。

31、本發明實施例還提供了一種老化臺前端隔離式開關電源預測性維修時機決策確定裝置，其中，所述裝置包括：

32、時機確定模塊，用于確定距離當前時刻最近的開關電源定期維修時機；

33、預測模塊，用于預測所述開關電源發生故障的第一時機；

34、第一窗口確定模塊，用于依據所述定期維修時機，確定定期維修時間窗口；

35、第二窗口確定模塊，用于依據所述第一時機，確定預測維修時間窗口；

36、第三窗口確定模塊，用于依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，求解所述開關電源的目標維修時間窗口。

37、可選地，所述時機確定模塊包括：

38、第一子模塊，用于從所述老化臺開關電源維修手冊中的定期維修計劃表中，查找距離當前時刻最近的定期維修時機；或者，

39、第二子模塊，用于確定所述老化臺開關電源的預期壽命；

40、第三子模塊，用于依據所述預期壽命和所述開關電源單日平均使用時長計算得到距離當前時刻最近的開關電源定期維修時機。

41、可選地，所述第二窗口確定模塊包括：

42、第四子模塊，用于將所述第一時機與二分之一預設時間窗口參數之差，確定為所述預測維修時間窗口的下限值；

43、第五子模塊，用于將所述第一時機與二分之一預設時間窗口參數之和，確定為所述預測維修時間窗口的上限值。

44、可選地，所述第三窗口確定模塊包括：

45、第六子模塊，用于判斷所述定期維修時間窗口和所述預測維修時間窗口是否存在時間窗口交集；

46、第七子模塊，用于若存在，確定所述時間窗口交集為所述開關電源維修時間窗口；

47、第八子模塊，用于若不存在，依據所述定期維修時間窗口、所述預測維修時間窗口、預設目標函數以及約束條件，多目標求解確定所述開關電源的目標維修時間窗口。

48、可選地，所述第八子模塊包括：

49、第一單元，用于設定以維修時刻為自變量的目標函數，其中，所述目標函數包括：代表老化臺維修成本的成本函數，代表實驗終端與設備損壞安全風險的風險函數以及代表與實驗計劃沖突進度影響的計劃函數；

50、第二單元，用于初始化粒子群，其中，每個粒子群包括如下屬性信息：用于表征開關電源維修時刻的位置、用于表征尋優過程中維修時刻變化量的速度以及用于表征最優維修時刻的個體歷史最佳位置；

51、第三單元，用于針對所述粒子群中的每個粒子，根據速度、個體歷史最佳位置以及全局最佳位置更新所述粒子的速度和位置；

52、第四單元，用于根據更新后的所述速度、位置和所述目標函數計算所述粒子的適應度；

53、第五單元，用于基于所述適應度和所述粒子個體歷史最佳位置對應的適應度進行比對，更新所述粒子的個體歷史最佳位置；

54、第六單元，用于遍歷所述粒子群中各粒子的個體歷史最佳位置，確定最大值和最小值生成當前維修時間窗口；

55、第七單元，用于當前維修時間窗口滿足預設條件的情況下，確定所述當前維修時間窗口為所述開關電源的目標維修時間窗口。

56、可選地，所述第八子模塊還包括：

57、第八單元，用于當前維修時間窗口不滿足預設條件的情況下，返回調用所述第三單元執行針對所述粒子群中的每個粒子，根據速度、個體歷史最佳位置以及全局最佳位置更新所述粒子的速度和位置的操作。

58、所述第八子模塊還包括：

59、第九單元，用于基于老化臺熱相關參數對目標維修時間窗口進行修正，得到最終的目標維修時間窗口，也即預測性維修時間窗口。

60、可選地，所述預設條件包括：當前維修時間窗口的上限值與下限值的差值小于或等于預計維修區間窗口大小。

61、本發明實施例還提供了一種電子設備，其特征在于，包括處理器、通信接口、存儲器和通信總線，其中，處理器，通信接口，存儲器通過通信總線完成相互間的通信；存儲器，用于存放計算機程序；處理器，用于執行存儲器上所存放的程序時，實現如上述任意一種老化臺前端隔離式開關電源預測性維修時機決策確定方法流程。

62、本發明實施例公開的老化臺前端隔離式開關電源預測性維修時機決策確定方案，確定距離當前時刻最近的開關電源（即前端隔離式開關電源）定期維修時機；預測開關電源發生故障的第一時機；依據定期維修時機，確定定期維修時間窗口；依據第一時機，確定預測維修時間窗口；依據定期維修時間窗口、預測維修時間窗口、預設目標函數以及約束條件，求解開關電源的目標維修時間窗口。通過本發明實施例提供的方案，結合定期維修時機與故障預測時機（即第一時機）綜合規劃決策開關電源的預測性維修時機，所確定的開關電源的目標維修時機客觀、可靠。由于能夠能夠客觀、可靠地確定老化臺前端隔離式開關電源的目標維修時機，因此可及時的對其進行維修，從而避免待測件進行老化測試過程中因開關電源故障被損壞。
