本發明涉及帶鋼質量評估，具體為一種帶鋼生產質量評估系統。

背景技術：

1、熱軋帶鋼作為鋼鐵工業的主要產品之一，產品品質主要包括尺寸、板形、表面質量、性能等方面指標，其中表面質量由于形成機理復雜、發生頻次高，對最終產品質量的影響最大，是最重要、最難控制的質量指標之一，結合表面質量各種缺陷對整卷熱軋帶鋼的綜合質量評價有利于更高效地評價鋼帶的質量等級；

2、傳統熱軋帶鋼綜合質量評價是通過熱軋帶鋼質量指標與國家標準或企業標準相關指標規定數值的比較以判斷其是否合格，目前的主要評價方法是基于生產環節包括坯料準備、加熱、粗軋、精軋等過程中的可控參數如尺寸公差、彎曲度、加熱溫度、時間、速度等相關的實時生產數據，即生產設備參數，結合產品的長度、寬度、缺陷尺寸、位置等參數，即產品參數，同時采用熱軋帶鋼領域?qū)＜医?jīng)驗和國家標準對熱軋帶鋼表面質量做質量評價。具體實施方案是通過該領域?qū)＜覍细癞a(chǎn)品相應的生產設備參數及產品參數做歸納總結與國家標準結合形成規則數據庫，做等級評定時，按照規則數據庫中存儲的專家經驗和國家標準與對應批次的產品做對比，判斷生產設備參數和產品參數是否在規則數據范圍內，該評價方法評價結果粗糙，未實現全方位多等級評價。

技術實現思路

1、針對現有技術的不足，本發明提供了一種帶鋼生產質量評估系統，具備準確給出帶鋼生產質量等優點，解決了上述技術問題。

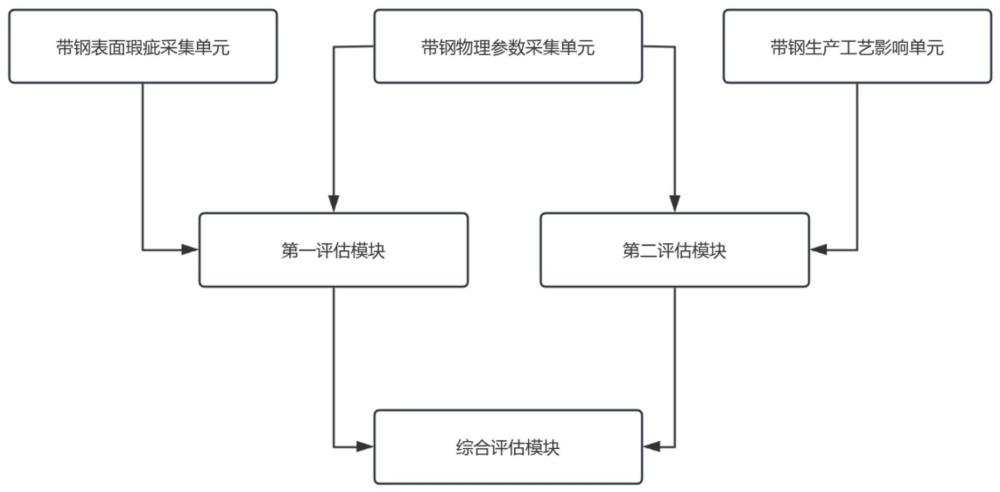

2、為實現上述目的，本發明提供如下技術方案：一種帶鋼生產質量評估系統，包括帶鋼表面瑕疵采集單元、帶鋼生產工藝影響單元、帶鋼物理參數采集單元、第一評估模塊、第二評估模塊和綜合評估模塊；

3、所述帶鋼表面瑕疵采集單元用于對帶鋼表面瑕疵點進行圖像采集并綜合干擾因素后，輸出瑕疵影響系數；

4、所述帶鋼生產工藝影響單元用于獲取當前批次帶鋼在生產過程中工藝參數的波動情況，并綜合計算生產工藝影響系數；

5、所述帶鋼物理參數采集單元用于采集當前批次帶鋼的物理參數，構建帶鋼數據庫；

6、所述第一評估模塊用于結合瑕疵影響系數和帶鋼數據庫中的物理參數，綜合計算得到第一評估系數；

7、所述第二評估模塊用于結合生產工藝影響系數和帶鋼數據庫中的物理參數，綜合計算得到第二評估系數；

8、所述綜合評估模塊用于結合第一評估系數和第二評估系數綜合計算最終得到綜合評估系數，所述綜合評估模塊依據綜合評估系數判斷是否進行預警。

9、作為本發明的優選技術方案，所述帶鋼表面瑕疵采集單元用于對帶鋼表面瑕疵點進行采集并綜合干擾因素后，輸出瑕疵影響系數的具體步驟如下：

10、步驟a1：獲取圖像采集設備采集的帶鋼表面的圖像數據；

11、步驟a2：對所有帶鋼表面的瑕疵點進行標注，包括每一瑕疵點的面積和瑕疵點的最短距離，綜合計算瑕疵影響因子；

12、步驟a3：獲取圖像采集設備采集過程中的干擾因素，并綜合計算得到干擾影響因子；

13、步驟a4：基于瑕疵影響因子和干擾影響因子綜合計算得到瑕疵影響系數，具體表達式如下：

14、

15、其中，表示瑕疵影響系數，表示瑕疵影響因子，表示干擾影響因子。

16、作為本發明的優選技術方案，所述步驟a2中對所有帶鋼表面的瑕疵點進行標注，包括每一瑕疵點的面積和瑕疵點的最短距離，綜合計算瑕疵影響因子的具體步驟如下：

17、

18、其中，表示瑕疵點總數，表示第個瑕疵點距離帶鋼窄邊對稱軸的最短距離，表示第個瑕疵點面積，表示拍攝帶鋼的總面積，表示對共個瑕疵點的進行求和，表示瑕疵影響因子。

19、作為本發明的優選技術方案，所述步驟a3中獲取圖像采集設備采集過程中的干擾因素，并綜合計算得到干擾影響因子的具體表達式如下：

20、

21、其中，表示拍攝抖動次數，表示自然常數，表示干擾影響因子，表示帶鋼表面污漬數量。

22、作為本發明的優選技術方案，所述帶鋼生產工藝影響單元用于獲取當前批次帶鋼在生產過程中工藝參數的波動情況，并綜合計算生產工藝影響系數的具體表達式如下：

23、

24、其中，表示生產工藝影響系數，表示終軋溫度波動值，表示終軋溫度波動閾值，表示軋制力波動值，表示軋制力波動閾值，表示冷卻速率，表示冷卻速率閾值。

25、作為本發明的優選技術方案，所述第一評估模塊用于結合瑕疵影響系數和帶鋼數據庫中的物理參數，綜合計算得到第一評估系數的具體步驟如下：

26、步驟b1：獲取帶鋼數據庫中存儲的帶鋼表面鍍層破損率；

27、步驟b2：綜合計算得到第一評估系數，具體表達式如下：

28、

29、其中，表示瑕疵影響系數，表示第一評估系數，表示帶鋼表面鍍層破損率。

30、作為本發明的優選技術方案，所述第二評估模塊用于結合生產工藝影響系數和帶鋼數據庫中的物理參數，綜合計算得到第二評估系數的具體步驟如下：

31、步驟c1：通過讀取帶鋼數據庫中存儲的當前批次的帶鋼的各區域的厚度，并輸出各區域厚度中的最小厚度，并計算得到綜合厚度評估系數，具體表達式如下：

32、

33、其中，表示綜合厚度評估系數，表示帶鋼的標準厚度，表示各區域厚度中的最小厚度，表示厚度數據集，其存儲了監測設備獲取的當前批次的帶鋼的各區域的厚度；

34、步驟c2：綜合計算得到第二評估系數，具體表達式如下：

35、

36、其中，表示第二評估系數，表示綜合厚度評估系數，表示生產工藝影響系數。

37、作為本發明的優選技術方案，所述綜合評估模塊用于結合第一評估系數和第二評估系數綜合計算最終得到綜合評估系數的具體表達式如下：

38、

39、其中，和分別表示兩個和為1的權重系數，表示第一評估系數，表示第二評估系數。

40、作為本發明的優選技術方案，所述綜合評估模塊依據綜合評估系數判斷是否進行預警的具體步驟如下：

41、步驟d1：若綜合評估系數未超出綜合評估閾值執行步驟d2，若綜合評估系數超出綜合評估閾值執行步驟d3；

42、步驟d2：終止步驟，并判斷當前批次合格，并在綜合評估模塊中進行記錄；

43、步驟d3：判斷當前批次不合格，并調度工作人員，同時判斷第一評估系數是否超出第一評估閾值，判斷第二評估系數超出第二評估閾值，并將兩者中超出對應閾值的第一評估系數或第二評估系數發送給調度的工作人員。

44、作為本發明的優選技術方案，所述綜合評估模塊還用于對當日合格率進行計算，具體表達式如下：

45、

46、其中，表示當日合格率，表示當時生產總次數，表示合格次數。

47、與現有技術相比，本發明提供了一種帶鋼生產質量評估系統，具備以下有益效果：

48、本發明通過對帶鋼表面瑕疵點進行圖像采集并綜合干擾因素后，輸出瑕疵影響系數，獲取當前批次帶鋼在生產過程中工藝參數的波動情況，并綜合計算生產工藝影響系數，結合瑕疵影響系數和帶鋼數據庫中的物理參數，綜合計算得到第一評估系數，結合生產工藝影響系數和帶鋼數據庫中的物理參數，綜合計算得到第二評估系數，綜合計算最終得到綜合評估系數，從而能夠準確的確定當前批次的帶鋼具體生產的質量等級，在質量不達標的時候能夠更好地確定具體引起的因素，同時對應調度工作人員進行維修養護。
