本發明涉及智能制造技術，尤其涉及電池組裝工序缺陷實時檢測與分類方法及系統。

背景技術：

1、電池組裝過程中的缺陷檢測對保障產品質量至關重要。現有檢測方法主要存在以下問題：

2、傳統檢測手段主要依賴單一數據源進行缺陷識別，如僅使用工業相機或光學掃描設備，難以全面捕捉電池表面和內部結構的缺陷特征，且檢測數據質量容易受到環境因素的影響。同時，采用集中式計算架構進行特征提取，不僅存在數據傳輸延遲，而且特征提取參數難以根據工況變化進行動態調整，計算資源分配效率低下，影響了檢測系統的實時性能。

3、現有缺陷識別方法缺乏對缺陷演變規律的系統建模，對工序間缺陷傳播關系的分析不夠深入，且檢測標準過于統一，未能考慮不同批次產品的特點。檢測模型未能充分利用多源數據的互補性，對不同區域采用相同的檢測策略，缺乏對檢測結果的動態優化機制，導致模型適應性差。

4、現有分類方法采用固定的分類標準，未能考慮不同產品等級的差異化需求，缺乏與生產管理系統的有效聯動，難以滿足靈活的質量管控要求。

技術實現思路

1、本發明實施例提供電池組裝工序缺陷實時檢測與分類方法及系統，能夠解決現有技術中的問題。

2、本發明實施例的第一方面，

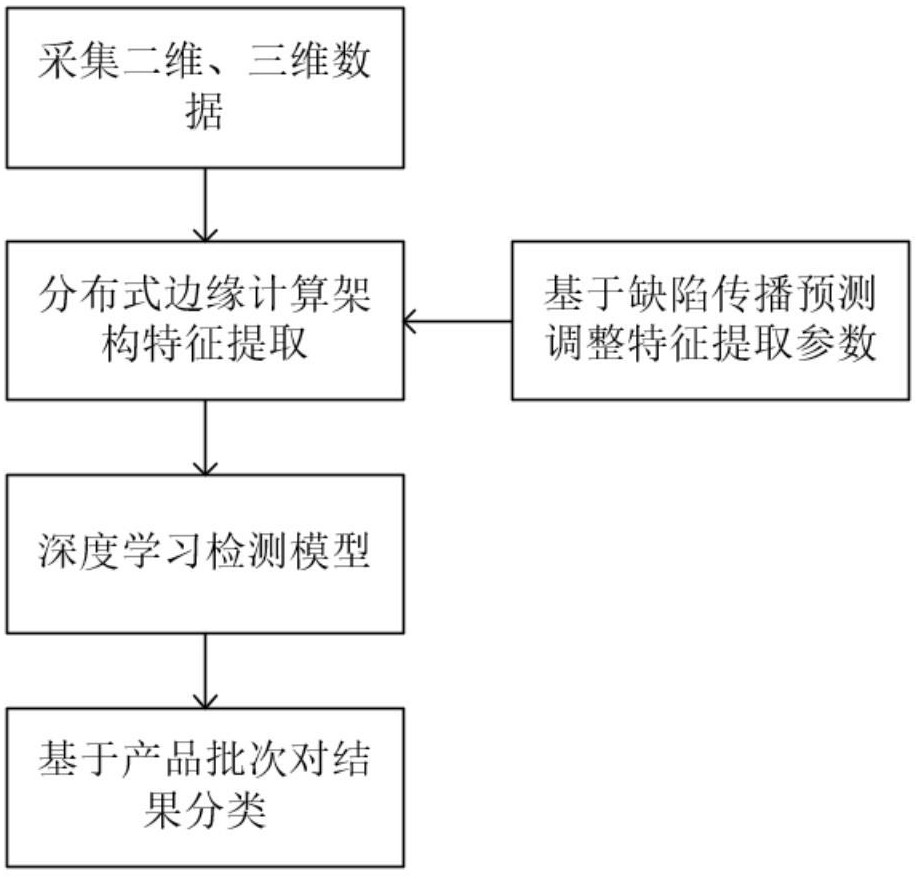

3、提供電池組裝工序缺陷實時檢測與分類方法，包括：

4、對多個高速工業相機采集的電池表面圖像和三維光學掃描儀采集的電池組件的三維點云數據分別進行標準化預處理；

5、采用分布式邊緣計算架構進行特征提取，其中：第一邊緣計算單元提取二維圖像特征，第二邊緣計算單元提取三維數據特征，所述分布式邊緣計算架構包括基于圖神經網絡的缺陷傳播預測模塊，將工序間缺陷特征構建為動態圖結構，通過圖網絡學習缺陷演變規律并動態調整特征提取參數；

6、將所提取的二維特征和三維特征輸入深度學習檢測模型，所述深度學習檢測模型通過多模態時空特征編碼層進行特征自適應映射與對齊，經基于因果推理的動態推理層構建工序關聯圖并計算傳播影響度，并由自適應閾值的預測感知檢測層對不同缺陷演變概率區域?qū)嵤┓謱泳葯z測，輸出缺陷檢測結果；

7、從生產管理系統獲取產品批次信息，基于不同批次的質量等級要求設置對應的缺陷分類標準，根據所述缺陷分類標準對缺陷檢測結果進行分類。

8、在一種可選的實施方式中，

9、第一邊緣計算單元提取二維圖像特征，第二邊緣計算單元提取三維數據特征包括：

10、第一邊緣計算單元提取二維圖像特征，所述二維圖像特征包括局部特征描述子和全局特征描述子，其中局部特征描述子包括紋理特征向量和邊緣特征向量，全局特征描述子包括形狀特征向量和統計特征向量；第一邊緣計算單元根據二維特征權重系數對紋理特征向量、邊緣特征向量、形狀特征向量和統計特征向量進行加權融合得到二維融合特征；

11、第二邊緣計算單元提取三維點云特征，所述三維點云特征包括局部幾何特征和全局幾何特征，其中局部幾何特征包括法向量特征和曲率特征，全局幾何特征包括深度特征和體素特征；第二邊緣計算單元根據三維特征權重系數對法向量特征、曲率特征、深度特征和體素特征進行加權融合得到三維融合特征。

12、在一種可選的實施方式中，

13、將工序間缺陷特征構建為動態圖結構，通過圖網絡學習缺陷演變規律并動態調整特征提取參數包括：

14、構建工序缺陷傳播的動態圖結構，所述動態圖結構包括多個工序節點和工序節點之間的傳播關系邊，所述工序節點的特征向量由所述二維融合特征和所述三維融合特征組成，基于工序節點之間的連接關系生成鄰接矩陣；

15、采用圖神經網絡對所述動態圖結構進行特征提取，所述圖神經網絡包括圖卷積層和注意力機制層，所述圖卷積層利用所述鄰接矩陣和節點度矩陣對工序節點特征進行卷積運算得到節點隱層表示，所述注意力機制層基于所述節點隱層表示計算工序節點間的注意力權重；

16、基于所述注意力權重生成工序間缺陷傳播概率矩陣，根據所述缺陷傳播概率矩陣計算特征提取參數的梯度，對所述第一邊緣計算單元和第二邊緣計算單元的特征提取參數進行自適應調整。

17、在一種可選的實施方式中，

18、所述第一邊緣計算單元和第二邊緣計算單元參數同步優化的方法包括：

19、將第一邊緣計算單元和第二邊緣計算單元的特征提取參數分為局部特征參數集合、圖網絡參數集合和全局融合參數集合，根據參數梯度變化率和資源開銷生成參數更新優先級；

20、基于局部特征參數集合、圖網絡參數集合和全局融合參數集合中的參數對工序間缺陷傳播概率的二階導數構建fisher信息矩陣，利用所述fisher信息矩陣計算參數重要性權重，將第一邊緣計算單元和第二邊緣計算單元的歷史參數更新量與歷史聚合權重進行指數滑動加權得到時變聚合權重，采用所述時變聚合權重對參數進行自適應聚合得到全局參數；

21、根據參數重要性權重對全局參數進行差異化量化和帶寬分配，將量化誤差累積至下一次參數更新，基于參數版本標識進行沖突檢測和參數合并，實現第一邊緣計算單元和第二邊緣計算單元的分布式參數一致性維護。

22、在一種可選的實施方式中，

23、所述深度學習檢測模型通過多模態時空特征編碼層進行特征自適應映射與對齊，經基于因果推理的動態推理層構建工序關聯圖并計算傳播影響度，并由自適應閾值的預測感知檢測層對不同缺陷演變概率區域?qū)嵤┓謱泳葯z測，輸出缺陷檢測結果包括：

24、所述多模態時空特征編碼層將所述二維特征和三維特征映射至?xí)r空特征空間并進行特征對齊，將對齊后的特征與缺陷演變特征進行融合得到增強特征表達；

25、所述動態推理層基于所述增強特征表達構建工序關聯圖，所述工序關聯圖包括多個工序節點，工序節點之間的邊權重通過節點相似度計算函數確定；采用因果推理機制對工序關聯圖進行動態分析，根據工序節點的狀態參數計算因果連接邊的強度值并劃分傳播影響度，基于傳播路徑的影響度評估矩陣和狀態條件概率更新因果關系圖的結構參數，將更新后的結構參數與工序狀態特征進行加權聚合得到動態特征圖；

26、所述預測感知檢測層計算所述動態特征圖中每個區域的均值和標準差，基于所述均值和標準差構建區域的局部閾值，將所述局部閾值與圖神經網絡預測的缺陷狀態演變概率進行加權得到最終檢測閾值；根據所述動態特征圖和所述最終檢測閾值對演變概率不同的區域執行不同精度的檢測，并將檢測結果進行融合得到最終缺陷檢測結果。

27、在一種可選的實施方式中，

28、采用因果推理機制對工序關聯圖進行動態分析，根據工序節點的狀態參數計算因果連接邊的強度值并劃分傳播影響度，基于傳播路徑的影響度評估矩陣和狀態條件概率更新因果關系圖的結構參數，將更新后的結構參數與工序狀態特征進行加權聚合得到動態特征圖包括：

29、構建工序節點間的因果關系圖，所述因果關系圖包含多個工序節點和工序節點之間的因果連接邊，根據工序節點的狀態參數變化量、時序關聯參數和工藝參數計算因果連接邊的因果強度值；

30、計算工序節點之間的狀態變化影響度，將所述狀態變化影響度劃分為直接傳播影響度和間接傳播影響度，基于所述直接傳播影響度和間接傳播影響度計算傳播路徑的綜合影響度，根據傳播路徑的長度參數和所述因果強度值確定綜合影響度的衰減系數，生成傳播路徑的影響度評估矩陣；

31、基于所述影響度評估矩陣計算因果連接邊對應的工序節點的狀態條件概率，根據所述狀態條件概率確定因果連接邊的有效性判定值，基于工序節點的狀態監測數據和所述有效性判定值更新所述因果關系圖的結構參數，將更新后的結構參數與工序節點的狀態特征進行加權聚合得到動態特征圖。

32、在一種可選的實施方式中，

33、所述深度學習檢測模型訓練過程包括：

34、構建多任務訓練目標，包括基于樣本難度得分調制的缺陷檢測損失，將預測感知檢測層輸出的檢測結果與標注數據的交叉熵通過樣本難度得分轉換為focal?loss形式；基于時空特征編碼層輸出的增強特征表達計算特征重建損失；基于動態推理層預測的缺陷傳播路徑計算傳播預測損失；

35、采用分層課程學習策略訓練所述深度學習檢測模型，基于樣本特征復雜度、缺陷類型分布和傳播路徑特征計算樣本難度得分，采用貝葉斯優化方法動態調整課程劃分閾值，將樣本劃分為不同難度等級；首先訓練時空特征編碼層的特征對齊和融合能力，凍結其他層參數，基于所述特征重建損失進行預訓練；然后訓練動態推理層的傳播預測能力，解凍動態推理層參數，基于所述傳播預測損失進行訓練；最后訓練預測感知檢測層的缺陷檢測能力，解凍深度學習模型的全部參數，基于所述多任務訓練目標進行聯合優化；

36、構建動態采樣機制，基于所述樣本難度得分和缺陷演變概率對訓練樣本進行重要性采樣；基于所述第一邊緣計算單元和第二邊緣計算單元的計算負載動態調整批次大小，將模型訓練結果反饋至所述缺陷傳播預測模塊，對特征提取參數的聯動優化。

37、本發明實施例的第二方面，

38、提供電池組裝工序缺陷實時檢測與分類系統，包括：

39、第一單元，用于對多個高速工業相機采集的電池表面圖像和三維光學掃描儀采集的電池組件的三維點云數據分別進行標準化預處理；

40、第二單元，用于采用分布式邊緣計算架構進行特征提取，其中：第一邊緣計算單元提取二維圖像特征，第二邊緣計算單元提取三維數據特征，所述分布式邊緣計算架構包括基于圖神經網絡的缺陷傳播預測模塊，將工序間缺陷特征構建為動態圖結構，通過圖網絡學習缺陷演變規律并動態調整特征提取參數；

41、第三單元，用于將所提取的二維特征和三維特征輸入深度學習檢測模型，所述深度學習檢測模型通過多模態時空特征編碼層進行特征自適應映射與對齊，經基于因果推理的動態推理層構建工序關聯圖并計算傳播影響度，并由自適應閾值的預測感知檢測層對不同缺陷演變概率區域?qū)嵤┓謱泳葯z測，輸出缺陷檢測結果；

42、第四單元，用于從生產管理系統獲取產品批次信息，基于不同批次的質量等級要求設置對應的缺陷分類標準，根據所述缺陷分類標準對缺陷檢測結果進行分類。

43、本發明實施例的第三方面，

44、提供一種電子設備，包括：

45、處理器；

46、用于存儲處理器可執行指令的存儲器；

47、其中，所述處理器被配置為調用所述存儲器存儲的指令，以執行前述所述的方法。

48、本發明實施例的第四方面，

49、提供一種計算機可讀存儲介質，其上存儲有計算機程序指令，所述計算機程序指令被處理器執行時實現前述所述的方法。

50、本發明有益效果：

51、基于分布式邊緣計算架構的特征提取方案，顯著降低了數據傳輸開銷，提高了實時處理能力，同時圖神經網絡的缺陷傳播預測模塊能夠動態調整特征提取參數，有效提升了特征提取的自適應性。

52、深度學習檢測模型采用多模態時空特征編碼實現了二維三維特征的自適應映射與對齊，增強了特征表達能力，基于因果推理的動態推理層通過構建工序關聯圖，準確識別缺陷傳播路徑，預測感知檢測層對不同演變概率區域?qū)嵤┓謱泳葯z測，在保證檢測精度的同時優化了計算資源分配。

53、通過與生產管理系統的聯動，根據批次質量等級要求動態設置缺陷分類標準，實現了檢測分類的差異化管理。整體方案顯著提升了電池組裝工序缺陷檢測的準確性、實時性和適應性，為提高產品質量管控水平提供了有效技術支撐。
