本申請涉及計算機輔助工程，尤其涉及信號完整性測試方法、電子設備、存儲介質及產品。

背景技術：

1、相關信號完整性測試方案中，溫度升高會導致印刷電路板組件上傳輸的信號損耗增加，從而影響信號的質量，然而在電子設備工作狀態下，風扇、液冷等散熱技術以及芯片等發熱元器件也會影響電子設備內部溫度，導致電子設備中印刷電路板組件的溫度不準確，進而導致印刷電路板組件中信號完整性測試不準確。

技術實現思路

1、本申請提供了信號完整性測試方法、電子設備、存儲介質及產品，以至少解決相關技術中印刷電路板組件中信號完整性測試不準確的問題。

2、本申請提供了一種信號完整性測試方法，包括：

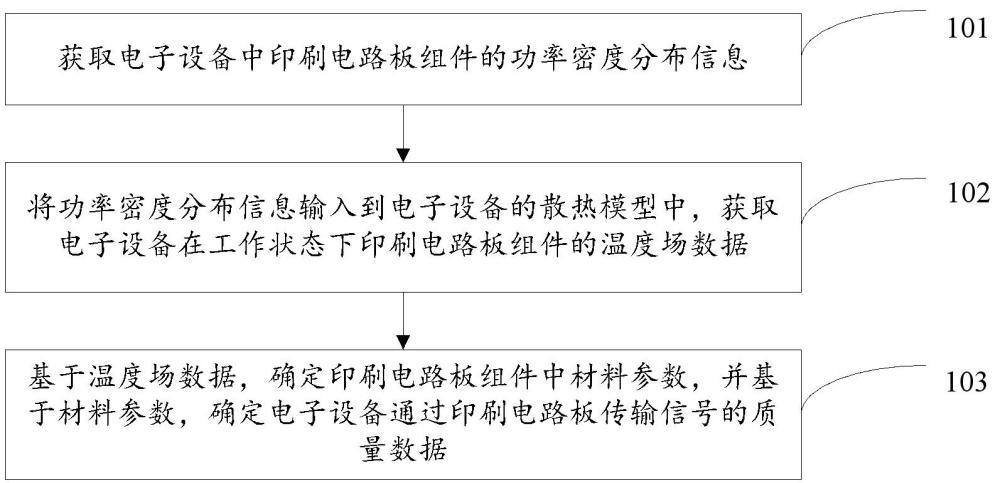

3、獲取電子設備中印刷電路板組件的功率密度分布信息；

4、將功率密度分布信息輸入到電子設備的散熱模型中，獲取電子設備在工作狀態下印刷電路板組件的溫度場數據；

5、基于溫度場數據，確定印刷電路板組件中材料參數，并基于材料參數，確定電子設備通過印刷電路板傳輸信號的質量數據。

6、本申請還提供了一種信號完整性測試裝置，包括：

7、第一獲取單元，用于獲取電子設備中印刷電路板組件的功率密度分布信息；

8、第二獲取單元，用于將功率密度分布信息輸入到電子設備的散熱模型中，獲取電子設備在工作狀態下印刷電路板組件的溫度場數據；

9、確定單元，用于基于溫度場數據，確定印刷電路板組件中材料參數，并基于材料參數，確定電子設備通過印刷電路板傳輸信號的質量數據。

10、本申請還提供了一種電子設備，包括：存儲器，用于存儲計算機程序；處理器，用于執行計算機程序時實現上述任一種信號完整性測試方法的步驟。

11、本申請還提供了一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有計算機程序，其中，計算機程序被處理器執行時實現上述任一種信號完整性測試方法的步驟。

12、本申請還提供了一種計算機程序產品，包括計算機程序，計算機程序被處理器執行時實現上述任一種信號完整性測試方法的步驟。

13、通過本申請，獲取電子設備中印刷電路板組件的功率密度分布信息；將功率密度分布信息輸入到電子設備的散熱模型中，獲取電子設備在工作狀態下印刷電路板組件的溫度場數據；基于溫度場數據，確定印刷電路板組件中材料參數，并基于材料參數，確定電子設備通過印刷電路板傳輸信號的質量數據，即通過在評估時納入印刷電路板組件材料參數的變化，以及通過包含電子設備工作狀態下的散熱和其它發熱元器件的影響，解決了溫度場數據不準確導致信號完整性測試不準確的技術問題，達到了提高印刷電路板組件信號完整性測試精度的技術效果。

技術特征：

1.一種信號完整性測試方法，其特征在于，包括：

2.根據權利要求1所述的信號完整性測試方法，其特征在于，所述獲取電子設備中印刷電路板組件的功率密度分布信息包括：

3.根據權利要求2所述的信號完整性測試方法，其特征在于，所述基于所述印刷電路板組件上每個網格單元的直流電壓降，確定所述電子設備中印刷電路板組件的功率密度分布信息包括：

4.根據權利要求3所述的信號完整性測試方法，其特征在于，所述根據電子設備中的印刷電路板組件的設計信息，將所述印刷電路板組件劃分為多個網格單元包括：

5.根據權利要求3所述的信號完整性測試方法，其特征在于，所述基于所述每個網格單元的發熱功率，確定所述電子設備中印刷電路板組件的功率密度分布信息包括：

6.根據權利要求2所述的信號完整性測試方法，其特征在于，所述印刷電路板組件的設計信息包括所述印刷電路板組件的電氣信息和物理信息至少之一，所述電氣信息包括電壓源信息、電流源信息和中間鏈路信息，所述物理信息包括疊層信息、走線布局信息和材料屬性信息。

7.根據權利要求1所述的信號完整性測試方法，其特征在于，所述電子設備的散熱模型包括電子設備在工作狀態下具有以下屬性信息中的至少一者：部件空間尺寸信息、發熱元器件功率信息、風扇壓力-流量特性曲線散熱信息和材料熱學參數屬性信息。

8.根據權利要求7所述的信號完整性測試方法，其特征在于，所述將所述功率密度分布信息輸入到所述電子設備的散熱模型中，獲取所述電子設備在工作狀態下所述印刷電路板組件的溫度場數據包括：

9.根據權利要求1所述的信號完整性測試方法，其特征在于，所述基于所述溫度場數據，確定所述印刷電路板組件中材料參數包括：

10.根據權利要求9所述的信號完整性測試方法，其特征在于，所述基于所述每個網格單元的溫度場數據，從預設溫變映射關系中確定與所述每個網格單元的溫度場數據對應的所述印刷電路板組件中材料參數包括：

11.根據權利要求10所述的信號完整性測試方法，其特征在于，所述基于所述材料參數，確定所述電子設備通過所述印刷電路板傳輸信號的質量數據包括：

12.根據權利要求11所述的信號完整性測試方法，其特征在于，所述基于所述材料參數，確定所述電子設備通過所述印刷電路板傳輸信號的質量數據包括：

13.一種電子設備，其特征在于，包括：

14.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質中存儲有計算機程序，其中，所述計算機程序被處理器執行時實現如權利要求1至12任一項所述信號完整性測試方法的步驟。

15.一種計算機程序產品，包括計算機程序，其特征在于，所述計算機程序被處理器執行時實現如權利要求1至12任一項所述信號完整性測試方法的步驟。

技術總結
本申請公開了一種信號完整性測試方法、電子設備、存儲介質及產品，涉及計算機輔助工程技術領域，包括獲取電子設備中印刷電路板組件的功率密度分布信息；將功率密度分布信息輸入到電子設備的散熱模型中，獲取電子設備在工作狀態下印刷電路板組件的溫度場數據；基于溫度場數據，確定印刷電路板組件中材料參數，并基于材料參數，確定電子設備通過印刷電路板傳輸信號的質量數據，解決了溫度場數據不準確導致信號完整性測試不準確的技術問題，達到了提高印刷電路板組件信號完整性測試精度的技術效果。

技術研發人員：王嵩凱,胡倩倩
受保護的技術使用者：蘇州元腦智能科技有限公司
技術研發日：
技術公布日：2025/4/28
