本發明屬于建模仿真，尤其涉及一種二氧化碳自增壓供給建模方法、計算方法、設備、存儲介質及產品。

背景技術：

1、二氧化碳具有穩定、低成本、無毒、無污染等特點，被作為冷卻介質冷卻高溫部件，對高溫部件的熱防護效果起著至關重要的作用。二氧化碳供應壓力與溫度等物性參數受二氧化碳供應系統影響，為預測供應系統的性能，需對供應過程進行精確建模。

2、根據驅動方式的不同，二氧化碳供應系統可分為泵壓式和擠壓式。泵壓式二氧化碳供應系統依靠泵推動二氧化碳流動，運行時需要電源，增加了系統的復雜性。根據供應壓力是否恒定，擠壓式二氧化碳供應系統又可分為高壓氣體擠壓供應系統與自增壓供應系統。高壓氣體擠壓供應系統通過高壓氣體擠壓二氧化碳，維持二氧化碳壓力恒定，但需要配置一個高壓氣瓶，導致系統成本和重量增加。自增壓供應系統中，二氧化碳的壓力會逐漸降低，一旦壓力低于飽和蒸氣壓，部分液體就會汽化，由此產生的蒸氣將補償二氧化碳壓力，使其壓力保持相對穩定。自增壓供應系統結構簡單可靠，但在供應過程中，二氧化碳的物理參數會發生變化。因此，為掌握自增壓供給系統性能，需對自增壓供給系統進行精確建模。

3、自增壓供應模型運用較為廣泛的是zilliac與karabeyoglu所建立的模型（以下簡述zk模型）。zk模型將二氧化碳分為三個區域：液相區、氣相區和飽和薄層區，液相區與氣相區的傳熱傳質過程通過薄層進行，并假設蒸氣質量等于薄層凈吸收熱與二氧化碳汽化潛熱之比。為了使zk模型的計算值與試驗結果吻合，氣體產生質量需乘以系數k，對于不同試驗裝置及不同供給介質，系數k需進行試驗標定。

4、zimmerman等人進行了自增壓供應實驗，發現相變不僅發生在氣液表面，而且在自增壓供應過程中，液體內部會強烈沸騰，zilliac等人對蒸氣質量的假設與zimmerman的實驗現象不一致。對于自增壓供給系統，必須正確模擬從液相區到氣相區的傳質速率，才能獲得合理的供給壓力預測，因此有必要建立新的模型來表征蒸氣質量。

技術實現思路

1、本發明的目的在于提供一種建模方法、計算方法、設備、存儲介質及產品，以解決傳統zk模型中，對于不同試驗裝置和不同供給介質，需要通過試驗標定獲取系數k，標定過程復雜導致zk模型計算復雜的問題。

2、本發明是通過如下的技術方案來解決上述技術問題的：一種二氧化碳自增壓供給建模方法，所述建模方法包括：

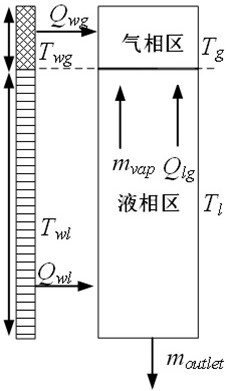

3、根據儲氣罐內二氧化碳的形態將儲氣罐劃分為液相區、氣相區、液相側壁面和氣相側壁面；

4、根據質量守恒和能量守恒原理，分別構建所述液相區、氣相區、液相側壁面和氣相側壁面的二氧化碳數學模型；其中，所述液相區的二氧化碳數學模型為：

5、；

6、，；

7、，；

8、，；

9、其中，ml、ρl、ul、pl和vl分別表示液態二氧化碳的質量、密度、比內能、壓力和體積，t表示供給時間，dt表示供給時間增量，d(mlul)表示在供給時間增量dt內液態二氧化碳的內能增量，mvap表示蒸氣質量流量，moutlet表示供給質量流量，hl表示液態二氧化碳的比焓，h'g表示飽和氣的比焓，qwl表示液相側壁面與液相區之間的熱流量，qlg表示氣相區與液相區之間的熱流量，pg、vg分別表示氣態二氧化碳的壓力、體積，dvg表示在供給時間增量dt內氣態二氧化碳的體積增量，f(?)表示span-wagner狀態方程，x表示二氧化碳干度，awl表示液相側壁面與液態二氧化碳的接觸面積，bwl表示液相側壁面與液態二氧化碳的傳熱系數，twl表示液相側壁面溫度，tl表示液相區溫度，agl表示氣態二氧化碳與液態二氧化碳的接觸面積，bgl表示氣態二氧化碳與液態二氧化碳的傳熱系數，tg表示氣相區溫度；

10、所述氣相區的二氧化碳數學模型為：

11、；

12、，，；

13、其中，mg、ρg和ug分別表示氣態二氧化碳的質量、密度和比內能，d(mgug)表示在供給時間增量dt內氣態二氧化碳的內能增量，qwg表示氣相側壁面與氣相區之間的熱流量，awg表示氣相側壁面與氣態二氧化碳的接觸面積，bwg表示氣相側壁面與氣態二氧化碳的傳熱系數，twg表示氣相側壁面溫度；

14、所述液相側壁面的二氧化碳數學模型為：

15、；

16、其中，msl表示液相側壁面的質量，cp表示固體壁面比熱容，dtwl表示在供給時間增量dt內液相側壁面溫度增量；

17、所述氣相側壁面的二氧化碳數學模型為：

18、；

19、其中，msg表示氣相側壁面的質量，dtwg表示在供給時間增量dt內氣相側壁面溫度增量。

20、進一步地，所述蒸氣質量流量mvap的計算公式為：

21、；

22、其中，dt表示供給時間增量。

23、進一步地，根據自然對流公式求解液相側壁面與液態二氧化碳的傳熱系數bwl、氣態二氧化碳與液態二氧化碳的傳熱系數bgl、氣相側壁面與氣態二氧化碳的傳熱系數bwg。

24、基于同一構思，本發明提供一種二氧化碳自增壓供給參數計算方法，包括：

25、步驟s1：獲取儲氣罐內二氧化碳為全液態時液態二氧化碳的壓力pl和質量ml、供給質量流量moutlet、儲氣罐體積v、儲氣罐高度h、儲氣罐內徑d、儲氣罐質量ms以及固體壁面比熱容cp；

26、步驟s2：根據液態二氧化碳的壓力pl和質量ml、供給質量流量moutlet、儲氣罐體積v、儲氣罐高度h、儲氣罐內徑d、儲氣罐質量ms以及固體壁面比熱容cp計算液相區溫度tl、液相側壁面溫度twl、液態二氧化碳的密度ρl、比內能ul和比焓hl；

27、步驟s3：根據儲氣罐內二氧化碳為全液態時液相區和液相側壁面的二氧化碳數學模型計算液態二氧化碳的壓力pl、液相區溫度tl、液相側壁面溫度twl、液態二氧化碳的密度ρl、比內能ul和比焓hl、二氧化碳干度x以及液相側壁面與液相區之間的熱流量qwl；

28、步驟s4：判斷二氧化碳干度x是否大于0且小于1，若否，則供給時間t增加，并轉入步驟s3；若是，則轉入步驟s5；

29、步驟s5：根據如上所述的二氧化碳自增壓供給建模方法中液相區、氣相區、液相側壁面和氣相側壁面的二氧化碳數學模型計算液相側壁面與液相區之間的熱流量qwl、氣相側壁面與氣相區之間的熱流量qwg、氣相區與液相區之間的熱流量qlg、液相側壁面溫度twl、氣相側壁面溫度twg；

30、步驟s6：計算液態二氧化碳的密度ρl、比內能ul、壓力pl、質量ml和體積vl、液相區溫度tl、蒸氣質量流量mvap、飽和氣的比焓h'g、二氧化碳干度x、氣態二氧化碳的質量mg、密度ρg、比內能ug、壓力pg和體積vg、氣相區溫度tg、液相區高度hl、氣相區高度hg；

31、步驟s7：判斷氣態二氧化碳的壓力pg是否小于或等于液態二氧化碳的壓力pl，若否，則氣態二氧化碳體積vg增加，并轉入步驟s8；若是，則更新液態二氧化碳的質量ml，并轉入步驟s9；

32、步驟s8：計算液態二氧化碳的密度ρl、比內能ul、壓力pl和體積vl、液相區溫度tl、密度ρg、比內能ug、壓力pg和體積vg、氣相區溫度tg、液相區高度hl、氣相區高度hg，并轉入步驟s7；

33、步驟s9：判斷液態二氧化碳的質量ml是否小于等于0，若是，則完成二氧化碳自增壓供給參數的計算，若否，則供給時間t增加，轉入步驟s5。

34、進一步地，所述步驟s3中，當儲氣罐內二氧化碳為全液態時，液相區的二氧化碳數學模型為：

35、；

36、，，；

37、所述液相側壁面的二氧化碳數學模型為：

38、；

39、其中，f(?)表示span-wagner狀態方程，dt表示供給時間增量，d(mlul)表示在供給時間增量dt內液態二氧化碳的內能增量，dtwl表示在供給時間增量dt內液相側壁面溫度增量。

40、進一步地，所述步驟s8中，液態二氧化碳的質量ml的更新公式為：

41、；

42、其中，m'l表示更新后的液態二氧化碳的質量，ml表示更新前的液態二氧化碳的質量。

43、基于同一構思，本發明還提供一種電子設備，包括存儲器、處理器以及存儲在存儲器上的計算機程序/指令，所述處理器執行所述計算機程序/指令以實現如上所述的二氧化碳自增壓供給建模方法或二氧化碳自增壓供給參數計算方法。

44、基于同一構思，本發明還提供一種計算機可讀存儲介質，其上存儲有計算機程序/指令，該計算機程序/指令被處理器執行時實現如上所述的二氧化碳自增壓供給建模方法或二氧化碳自增壓供給參數計算方法。

45、基于同一構思，本發明還提供一種計算機程序產品，包括計算機程序/指令，該計算機程序/指令被處理器執行時實現如上所述的二氧化碳自增壓供給建模方法或二氧化碳自增壓供給參數計算方法。

46、與現有技術相比，本發明的優點在于：
