本發明屬于充電樁非電變量檢測，涉及一種基于深度學習的充電場站充電樁異常檢測方法。

背景技術：

1、通過檢測充電樁電流、電壓異常，可以有效減少安全事故，如電氣火災、電擊等。通過檢測異常算法，可以及時發現潛在的安全隱患，向充電場站運營管理人員進行報警，從而采取措施預防事故的發生，保證用戶和公眾的安全。充電樁的高效和穩定運作直接影響到用戶的使用體驗。異常檢測和及時維護可以確保充電樁的良好性能，提升用戶對充電服務的滿意度和忠誠度。除此之外，通過對充電樁進行定期的異常檢測和維護，可以有效延長其使用壽命。這不僅可以減少頻繁更換設備的成本，還有助于保持設備的高效運作。

2、充電樁的電流、電壓數據主要由工業傳感器采集。充電樁的異常檢測，主要由充電場站的運維人員，通過定期或?qū)崟r(shí)的監控與值守來排查問題。運維人員靠觀測運行工況和相關的運行數據憑經驗判斷與處理異常工況。當外界條件與運行工況發生變化時，難以及時準確地預測、判斷與處理異常工況。這樣的異常檢測方法不僅耗時費力，而且難以有效利用大量的充電樁數據，監控和預測方法也不具備擴展性和通用性。

3、傳統的異常檢測建模方法主要通過建立充電樁設備的機理模型進行優化控制。然而，實際被控過程中包含多變量、強非線性、不確定性，難以進行數字化機理建模，或建模精度較低，且方法不具備通用性。基于機理模型的異常檢測方法缺乏對充電樁設備歷史運行過程的系統性復盤排查，也無法實時檢測充電樁運行過程中可能出現的設備異常問題。

4、基于數據驅動的異常檢測模型需要大量的數據樣本以及樣本標記。雖然異常檢測模型可以動態實時地檢測充電樁設備異常，但是人工標記樣本耗時費力，成本高昂。另一方面，基于數據驅動的機器學習模型通常又需要大量的異常樣本點標記，而異常樣本標記成本高昂，難以獲取。即使存在大量標記后的數據樣本，數據樣本的特征工程耗時費力，并且極大程度上影響著模型的效果。

5、1.依賴人工經驗和實時監控：傳統的異常檢測方法依賴運維人員通過觀察和經驗判斷異常，這種方法耗時費力，且在外界條件和運行工況發生變化時，難以及時準確地做出反應。這種依賴人工的方法效率不高，也容易出現誤判。

6、2.機理模型的局限性：基于機理模型的建模方法在處理多變量、強非線性和不確定性方面存在困難，這導致難以精確建模或建模精度較低。基于機理模型的方法通常缺乏對充電樁設備歷史運行數據的系統性分析和復盤，這限制了故障預測和診斷的深度和廣度。此外，機理模型不具備通用性，難以適應不同類型或新型充電樁的需求。

7、3.數據驅動模型的挑戰：雖然基于數據驅動的模型能夠提供動態實時的異常檢測，但這種方法需要大量的數據樣本和異常樣本的人工標記，這不僅費時費力，而且成本高昂。數據標記的難度和成本限制了這種方法的廣泛應用。

8、4.數據樣本的質量和特征工程：即使獲取了足夠的數據樣本，數據的特征工程也是一個復雜且耗時的過程，這直接影響到模型的性能和效果。特征提取和選擇的質量是決定模型成功與否的關鍵因素。

技術實現思路

1、本發明所要解決的技術問題是提供一種基于深度學習的充電場站充電樁異常檢測方法，充分利用線上異常樣本，降低人員值守的成本。

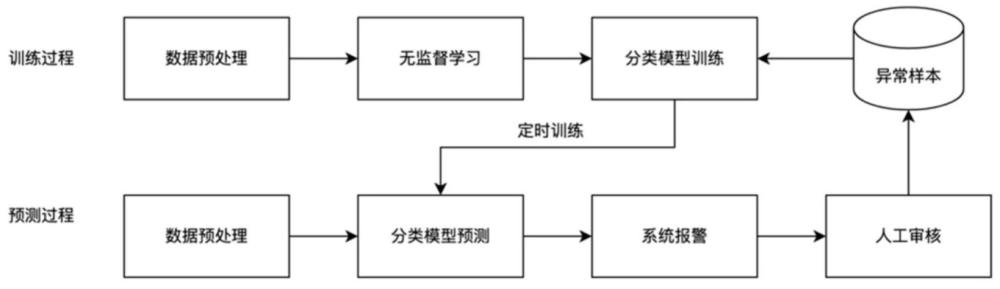

2、為解決上述技術問題，本發明所采用的技術方案是：一種基于深度學習的充電場站充電樁異常檢測方法，包括如下步驟：

3、s1，數據預處理；對充電樁的電流、電壓、傳感器收集到的數據進行數據預處理；

4、s2，無監督學習；基于預處理后的數據，對時間序列輕量級自適應網絡tslanet進行無監督學習，對時間序列的表征進行學習；自適應網絡tslanet先將時間序列數據patchembedding化，將一維的時間序列數據轉化成二維的結構；其具體是：根據一個窗口長度和步長在原始的時間序列上移動，抽取出多個子序列，多個子序列組織成一個patch，再將patch的時間序列數據輸入到embedding層進行embedding化；為了保留時間序列中的時間順序信息，在每個patch中加入位置編碼positional?embedding；位置編碼是學習到的參數，或者是基于正弦和余弦函數的固定模式；輸入的時間序列embedding經過n個block抽取出對應的特征后，經過線性層解決不同類型的問題，包括回歸或者分類；

5、s3，分類模型訓練；在預訓練模型的基礎上，再進行二分類模型訓練，分類模型將異常的時間序列數據標記為正類，正常的時間序列數據標記為負類；

6、s4，預測；在線上預測過程，首先實時對充電樁的電流、電壓數據進行預處理；

7、s5，判斷；將處理后的數據送入分類模型，判斷其是否存在異常；

8、s6，系統報警；若存在異常，則進行系統報警，由運營人員二次判斷其是否異常，對異常時間序列數據進行打標，存放樣本及標簽至數據庫；

9、s7，異常樣本處理；異常檢測模型通過定時訓練的方式進行更新；按周或者按月，根據累計的異常樣本對無監督模型、二分類模型進行重新訓練。

10、在s2中，?block中包括兩種結構，一個是自適應頻譜塊adaptive?spectralblock，即自適應頻譜塊asb，另外一個是交互式卷積塊interactive?convolution?block，即交互式卷積塊icb。

11、在s2中，自適應頻譜塊asb首先對輸入的時間序列特征進行快速傅里葉變換fastfourier?transformations，其公式：

12、

13、其中，是一維的fft操作，是輸入的多通道時間序列數據；輸出代表了在原始時間序列在頻域上的特征。

14、在s2中，自適應頻譜塊asb對高頻噪聲進行去除；首先計算的功率譜，識別主導的頻率成分；再通過訓練一個學習的參數theta作為閾值；該閾值根據數據的光譜特征進行調整；功率譜高于theta的頻率被保留，而其他頻率被過濾；閾值theta通過自適應選擇頻率閾值，自適應頻譜塊asb根據每個時間序列數據集定制其過濾閾值，提高模型在處理各種數據場景時的整體有效性；其公式如下：

15、

16、

17、其中，p是頻域特征的功率譜,是頻率閾值。

18、在s2中，采用兩組可學習的濾波器，一個全局濾波器從原始頻域特征中學習，另外一個局部濾波器從自適應濾波后的頻域特征中學習；之后對濾波后的特征進行整合；

19、；

20、

21、

22、其中分別為可學習的濾波器參數；

23、最后通過逆快速傅里葉變換，將從頻域變化至?xí)r域，得到輸出。

24、在s2中，交互式卷積塊icb包含多個具有不同卷積核大小的并行卷積塊，用來捕獲布局特征和遠程的依賴關系；其具體是：第一個卷積層的設計目的是用小的核捕獲數據中的細粒度、局部模式；第二層旨在用更大的內核識別更廣泛、更長距離的依賴關系；其公式如下：

25、

26、；

27、；

28、其中，分別表示不同卷積核大小的卷積層，是交互式卷積塊icb的輸出。

29、在s7中，異常檢測步驟包括無監督訓練、二分類模型訓練和線上預測。

30、在s7中，無監督訓練包括使用tslanet的自監督學習機制，對時間序列數據進行預訓練；在這個階段，模型通過遮蔽一部分時間序列并嘗試重建這些遮蔽部分來學習時間序列的內在結構；這部分訓練使用patch的重構誤差，即均方誤差mean?squared?error，mse作為損失函數，隨機梯度下降法作為求導方法；均方誤差是預測值與真實值之間差異的平方的平均值；它衡量模型預測值與真實值之間的平均差異的平方；

31、；

32、其中，、分別指第 i個樣本的真實值與模型預測值。

33、在s7中，二分類模型訓練包括將異常的時間序列數據作為正樣本，將非異常的時間序列數據作為負樣本；由于正樣本的數量少，存在正負樣本不平衡，采用欠采樣的方式，隨機減少負樣本數量，使得正負樣本比例達到1:1；使用tslanet進行二分類模型訓練，損失函數為二值交叉熵?fù)p失函數binary?cross-entropy，bce，隨機梯度下降法作為求導方法；

34、；

35、其中，、分別指第 i個樣本的真實值與模型預測值。

36、在s7中，線上預測包括首先實時對充電樁的電流、電壓數據進行預處理，再將處理后的數據送入二分類模型，判斷其預測概率是否大于0.5；若大于0.5，則可能存在異常，進行系統報警；再由運營人員二次判斷其是否異常，對異常時間序列數據進行打標，存放樣本及標簽至數據庫，對異常樣本進行累計。

37、本發明的主要有益效果在于：

38、可充分利用企業積累的寶貴數據，數據加工成本小，計算開銷低，適應于各類工業異常檢測場景，具有良好的拓展性及通用型。

39、無監督學習可以有效學習到時間序列數據本身的特征，形成良好對特征抽取。

40、異常檢測模型在預訓練模型的基礎上進行學習，訓練的計算開銷降低，只需要根據異常樣本數據進行微調即可。

41、異常檢測模型通過定時訓練的方式進行更新，能夠充分利用線上異常樣本，降低人員值守的成本。

42、在模型檢測出異常的基礎上進行人工審核，可以提高異常樣本捕獲的準確率，降低人工打標的范圍，進而降低打標簽的人力成本。
