本公開涉及一種被設計用于在收費站自動結算通行費的車輛和電子收費系統。

背景技術：

1、電子收費系統(etcs)(例如，hi-pass裝置)是一種基于專用短距離通信協議，采用標準化應用接口方法，自動結算經過收費站的車輛的通行費的系統。

2、etcs利用專用短距離通信來實現路邊設備與車載終端裝置(稱為車載裝置、etcs用終端裝置或hi-pass裝置)之間的自動通行費信息交換。

3、當車輛進入收費站時，etcs利用車輛分類裝置來識別車輛類型，使用天線與車載終端裝置進行通信，并將與車輛類型對應的通行費信息發送到車載終端裝置。

4、在使用車輛分類裝置識別進入收費站的車輛類型時，etcs使用天線與車載終端裝置進行通信，通過與車載終端裝置的通信來識別車輛使用的道路信息，基于所識別的道路信息和車輛類型來獲得道路使用的通行費信息，并將所獲得的通行費信息傳送給車載終端裝置。

5、過去，通行費是使用插入車載終端裝置上的插槽的后付費卡或預付費卡來結算的。這種方法存在某些缺點，包括需要駕駛員從卡發行者獲得后付費卡或預付費卡以便自動支付通行費的不便，以及用戶需要手動地將所獲得的卡插入車載終端裝置的不便。此外，對于預付費卡，存在需要用戶重新加載卡的不便。此外，存在丟失插入車載終端裝置的后付費卡或預付費卡的風險。

6、針對這些缺點，利用嵌入式集成電路芯片進行通行費支付的車載終端裝置目前正在研究和開發中。

技術實現思路

1、在一個實施例中，提供了一種能夠允許第一用戶與第二用戶共享用于通行費支付的ic芯片的車輛以及與車輛通信的服務器。

2、根據一個方面，一種車輛包括：第一終端裝置，包括被配置成執行支付的集成電路芯片；輸入單元，被配置成接收用戶輸入；第二終端裝置，被配置成提供用戶界面；存儲器，被配置成：存儲第一用戶的第一登錄信息和第二用戶的第二登錄信息；和通信裝置，被配置成：與第一用戶的移動裝置和服務器進行通信。根據一個方面，車輛的第二終端裝置基于第一用戶的第一登錄信息和經由輸入單元接收的ic芯片的共享?xiàng)l件信息，將ic芯片設定為可共享芯片；基于第二用戶的第二登錄信息和經由輸入單元接收的共享請求信息，將接收到的共享請求信息發送到移動裝置；以及在從移動裝置接收到共享同意信息和共享?xiàng)l件信息時，基于共享?xiàng)l件信息，確定是否要激活第一終端裝置的ic芯片。

3、根據一個方面，車輛的共享?xiàng)l件信息包括第一終端裝置的ic芯片的支付限額信息和支付可用時間信息中的至少一種。

4、根據一個方面，車輛的第二終端裝置基于接收到的第二用戶的第二登錄信息，控制第二用戶的登錄；以及在第二用戶登錄的狀態下經由輸入單元接收到路線信息時，將接收到的路線信息發送到移動裝置。

5、根據一個方面，車輛的第二終端裝置基于接收到的路線信息，獲取車輛預期通過的收費站的識別信息；基于所獲取的收費站的識別信息，獲取預測通行費信息和預測通行時間信息；以及基于所獲取的預測通行費信息、預測通行時間信息和共享?xiàng)l件信息，確定是否要激活第一終端裝置的ic芯片。

6、根據一個方面，車輛的第二終端裝置當所獲取的預測通行費信息和預測通行時間信息中的至少一種不滿足述共享?xiàng)l件信息時，將ic芯片的停用命令發送到第一終端裝置；以及當所獲取的預測通行費信息和預測通行時間信息都滿足共享?xiàng)l件信息時，將ic芯片的激活命令發送到第一終端裝置。

7、根據一個方面，車輛的共享?xiàng)l件信息還包括第一終端裝置的ic芯片的識別信息、第一用戶的第一登錄信息、第二用戶的第二登錄信息和車輛的識別信息。根據一個方面，車輛的第二終端裝置將共享?xiàng)l件信息發送到服務器。

8、根據一個方面，車輛的第二終端裝置將接收到的第二用戶的第二登錄信息發送到服務器；從服務器接收第二用戶的共享配置信息；以及基于接收到的第二用戶的共享配置信息，確定是否要激活第一終端裝置的ic芯片。根據一個方面，車輛的第二用戶的共享配置信息包括與第二用戶共享ic芯片的第一用戶的識別信息和共享?xiàng)l件信息。

9、根據一個方面，車輛的第二終端裝置將第一終端裝置的ic芯片的激活信息或停用信息發送到移動裝置和服務器。

10、根據一個方面，車輛的第二終端裝置在從移動裝置接收到第一用戶的第一登錄信息和ic芯片的支付注冊信息時，將接收到的第一用戶的第一登錄信息和ic芯片的支付注冊信息發送到第一終端裝置。根據一個方面，車輛的第一終端裝置基于接收到的第一用戶的第一登錄信息和ic芯片的支付注冊信息，確定是否要通過ic芯片發行卡。

11、根據一個方面，車輛的第二終端裝置在從輸入單元接收到第一用戶的第一登錄信息和ic芯片的支付注冊信息時，將接收到的第一用戶的第一登錄信息和ic芯片的支付注冊信息發送到第一終端裝置。

12、根據一個方面，車輛的第二終端裝置：在完成通過ic芯片發行卡時，將通過輸入單元接收的第一用戶的第一登錄信息和支付注冊信息發送到服務器。根據一個方面，車輛的第二終端裝置基于通過輸入單元接收的第一用戶的第一登錄信息和ic芯片的支付注冊信息，將ic芯片的激活命令發送到第一終端裝置。

13、根據一個方面，車輛的第一終端裝置在從第二終端裝置接收到車輛的第一識別信息時，將接收到的車輛的第一識別信息與預先存儲的車輛的第二識別信息進行比較；以及基于接收到的車輛的第一識別信息與預先存儲的車輛的第二識別信息不同，確定停用ic芯片。

14、根據一個方面，車輛的第二終端裝置在從移動裝置接收到第一用戶的第一登錄信息時，將ic芯片的激活命令發送到第一終端裝置。根據一個方面，當通過收費站時，第一終端裝置使用ic芯片支付通行費。

15、根據一個方面，一種電子收費系統包括：第一用戶的移動裝置；車輛，包括存儲器，存儲器被配置成存儲第一用戶的第一登錄信息和第二用戶的第二登錄信息；集成電路芯片，被配置成執行支付；和服務器，被配置成與移動裝置和車輛進行通信。根據一個方面，電子收費系統的服務器在從車輛接收到第一用戶的第一登錄信息和ic芯片的共享?xiàng)l件信息時，將ic芯片設定為可共享芯片；在從車輛接收到第二用戶的第二登錄信息和共享請求信息時，將接收到的共享請求信息發送到移動裝置；以及在從移動裝置接收到共享同意信息和共享?xiàng)l件信息時，基于接收到的共享?xiàng)l件信息，將ic芯片的激活命令或停用命令發送到車輛。

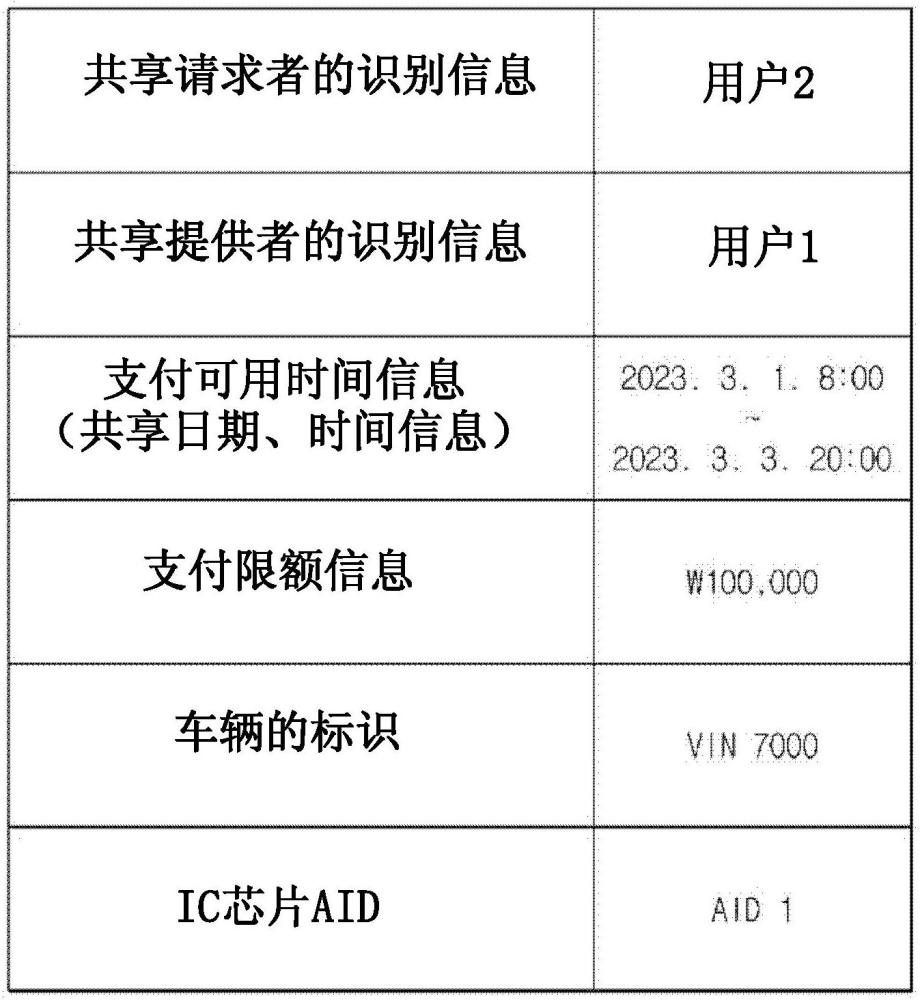

16、根據一個方面，電子收費系統的共享?xiàng)l件信息包括車輛的ic芯片的支付限額信息和支付可用時間信息、ic芯片的識別信息、第一用戶的第一登錄信息、第二用戶的第二登錄信息以及車輛的識別信息。

17、根據一個方面，電子收費系統的服務器當從車輛接收到第二用戶的第二登錄信息和共享請求信息，以及從移動裝置接收到共享同意信息和共享?xiàng)l件信息時，將ic芯片設定為可共享芯片；基于共享?xiàng)l件信息，生成ic芯片的共享配置信息；以及將為ic芯片生成的共享配置信息發送到車輛。

18、根據一個方面，電子收費系統的服務器在從車輛接收到ic芯片的狀態信息時，存儲接收到的ic芯片的狀態信息。

19、根據一個方面，電子收費系統的服務器在基于從車輛或移動裝置接收到的第一用戶的第一登錄信息和ic芯片的支付注冊信息而識別出第一用戶之后，發送ic芯片的激活命令。

20、根據一個方面，電子收費系統的服務器基于從車輛接收到的登錄信息，按每個用戶存儲通過ic芯片進行了支付的支付交易信息。

21、根據一個方面，電子收費系統的服務器在從車輛接收到車輛的識別信息和ic芯片的識別信息時，將接收到的車輛的識別信息、接收到的ic芯片的識別信息和與預先存儲的車輛的識別信息匹配的ic芯片的識別信息進行比較；以及控制ic芯片的停用命令的傳輸。
