本技術涉及戶外配電箱領域，特別涉及一種具有除濕功能的戶外配電箱。

背景技術：

1、配電箱是所有用戶用電的總的一個電路分配箱，配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。

2、大多數的配電箱都是直接在露天環境下工作，易受外界環境的影響，由于配電箱有很多電器元件，這些電器元件易受環境影響，特別是雨水和潮濕的環境對電器元件造成的損害較大，雨水和濕氣一般會從通風口進入配電箱內部，配電箱通風口一般無法進行防潮除濕功能；

3、因此，提出一種具有除濕功能的戶外配電箱來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的在于提供一種具有除濕功能的戶外配電箱，以解決雨水和濕氣一般會從通風口進入配電箱內部，配電箱通風口一般無法進行防潮除濕功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有除濕功能的戶外配電箱，包括箱體，所述箱體內側設有通風的集成風扇，所述箱體對應集成風扇的一端固定設有除濕殼，所述除濕殼內側依次固定設有外濾板、海綿層和內濾板，所述外濾板和內濾板一端均固定開設有濾孔；

3、所述海綿層和外濾板、內濾板之間均形成空腔；

4、所述箱體遠離集成風扇的一端固定設有回形板，所述回形板內側轉動設有多個密封板。

5、優選的，所述密封板上端固定設有密封柱，所述密封柱兩端均固定設有轉軸，所述轉軸外側固定設有限位板。

6、優選的，所述回形板內側對稱開設有多個中心孔，所述回形板內側對稱開設有多個限位槽，所述限位槽呈扇形設置。

7、優選的，所述轉軸轉動于相對應的中心孔內側，所述限位板轉動于相對應的限位槽內側。

8、優選的，所述限位槽和相對應的中心孔呈連通設置。

9、優選的，所述外濾板上濾孔大于內濾板上濾孔。

10、本實用新型的技術效果和優點：

11、1、通過海綿層對進入配電箱內空氣中的水分進行攔截，并且還能夠對灰塵等雜質進行攔截，實現兩種功能，并且通過海綿自身的特性，其在室外太陽照射下易干的特性，來防止較多的濕空氣直接進入配電箱，來達到預防的效果，在發生大雨的情況時，通過空腔的形成，防止外，內濾板直接接觸海綿層，導致液體被引流進入配電箱；

12、2、通過限位槽的設置，使得密封板只能進行出風，當其豎直設置時，就能夠防止空氣從回形板進入配電箱，并且在集成風扇啟動時，利用風力打開密封板，來達成空氣流通的效果，來改變常規的雙向通風孔的設置。

技術特征：

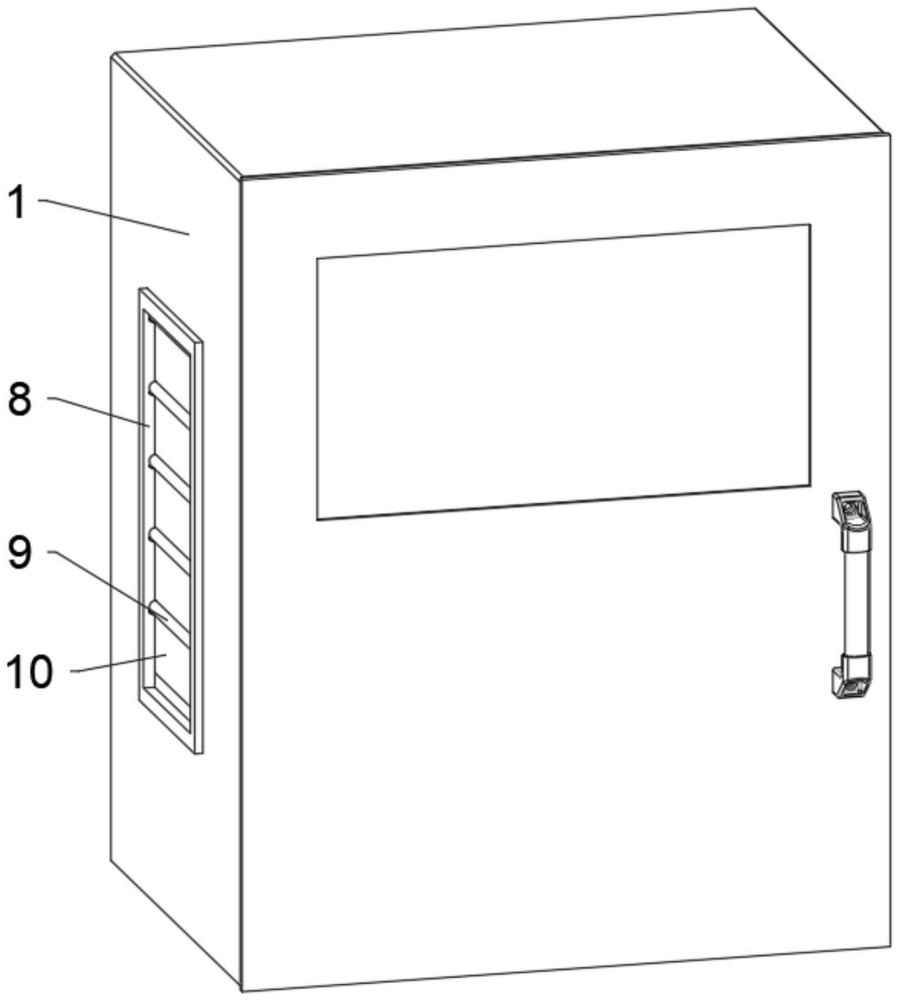

1.一種具有除濕功能的戶外配電箱，包括箱體(1)，其特征在于：所述箱體(1)內側設有通風的集成風扇(2)，所述箱體(1)對應集成風扇(2)的一端固定設有除濕殼(3)，所述除濕殼(3)內側依次固定設有外濾板(4)、海綿層(5)和內濾板(6)，所述外濾板(4)和內濾板(6)一端均固定開設有濾孔；

2.根據權利要求1所述的一種具有除濕功能的戶外配電箱，其特征在于：所述密封板(10)上端固定設有密封柱(9)，所述密封柱(9)兩端均固定設有轉軸(12)，所述轉軸(12)外側固定設有限位板(14)。

3.根據權利要求2所述的一種具有除濕功能的戶外配電箱，其特征在于：所述回形板(8)內側對稱開設有多個中心孔(11)，所述回形板(8)內側對稱開設有多個限位槽(13)，所述限位槽(13)呈扇形設置。

4.根據權利要求3所述的一種具有除濕功能的戶外配電箱，其特征在于：所述轉軸(12)轉動于相對應的中心孔(11)內側，所述限位板(14)轉動于相對應的限位槽(13)內側。

5.根據權利要求3所述的一種具有除濕功能的戶外配電箱，其特征在于：所述限位槽(13)和相對應的中心孔(11)呈連通設置。

6.根據權利要求1所述的一種具有除濕功能的戶外配電箱，其特征在于：所述外濾板(4)上濾孔大于內濾板(6)上濾孔。

技術總結
本技術公開了一種具有除濕功能的戶外配電箱，涉及戶外配電箱領域，包括箱體，所述箱體內側設有通風的集成風扇，所述箱體對應集成風扇的一端固定設有除濕殼，所述除濕殼內側依次固定設有外濾板、海綿層和內濾板，所述外濾板和內濾板一端均固定開設有濾孔，本技術通過海綿層對進入配電箱內空氣中的水分進行攔截，并且還能夠對灰塵等雜質進行攔截，實現兩種功能，并且通過海綿自身的特性，其在室外太陽照射下易干的特性，來防止較多的濕空氣直接進入配電箱，來達到預防的效果，在發生大雨的情況時，通過空腔的形成，防止外，內濾板直接接觸海綿層，導致液體被引流進入配電箱。

技術研發人員：曹濤
受保護的技術使用者：江蘇銘固機電有限公司
技術研發日：20240510
技術公布日：2025/4/28
