本技術涉及收銀機，具體為一種多功能擴展槽收銀機。

背景技術：

1、收銀機是微電子技術發展及現代化商品流通管理理念和技術發展結合的產物，而商業電子收銀機則是現代化、自動化商業管理必不可少的基本電子設備之一。

2、中國專利cn212933652u公開了一種多功能收銀機，該實用新型的有益效果：通過將商品條碼掃描器和支撐板設置在收銀主機的同一側，通過掛鉤將購物袋懸掛于通槽的下方，收銀人員通過商品條碼掃描器對商品的條碼進行掃描后，直接將商品從通槽放入購物袋中，避免商品堆放在結賬臺上，消費人員將商品一件一件收到購物袋中，影響后續消費人員結賬的情況發生，不僅給消費人員帶來便捷，而且提高了收銀人員的工作效率。

3、但現有的放置臺尺寸一般相對固定，當顧客所購買的物品較多時，會出現放置臺無法滿足需求，則會出現物品堆積的現象，進而導致物品損傷，從而影響顧客的購物體驗。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種多功能擴展槽收銀機，解決了現有的放置臺尺寸一般相對固定，當遇到物品較多時會出現物品堆積導致物品出現損傷的問題。

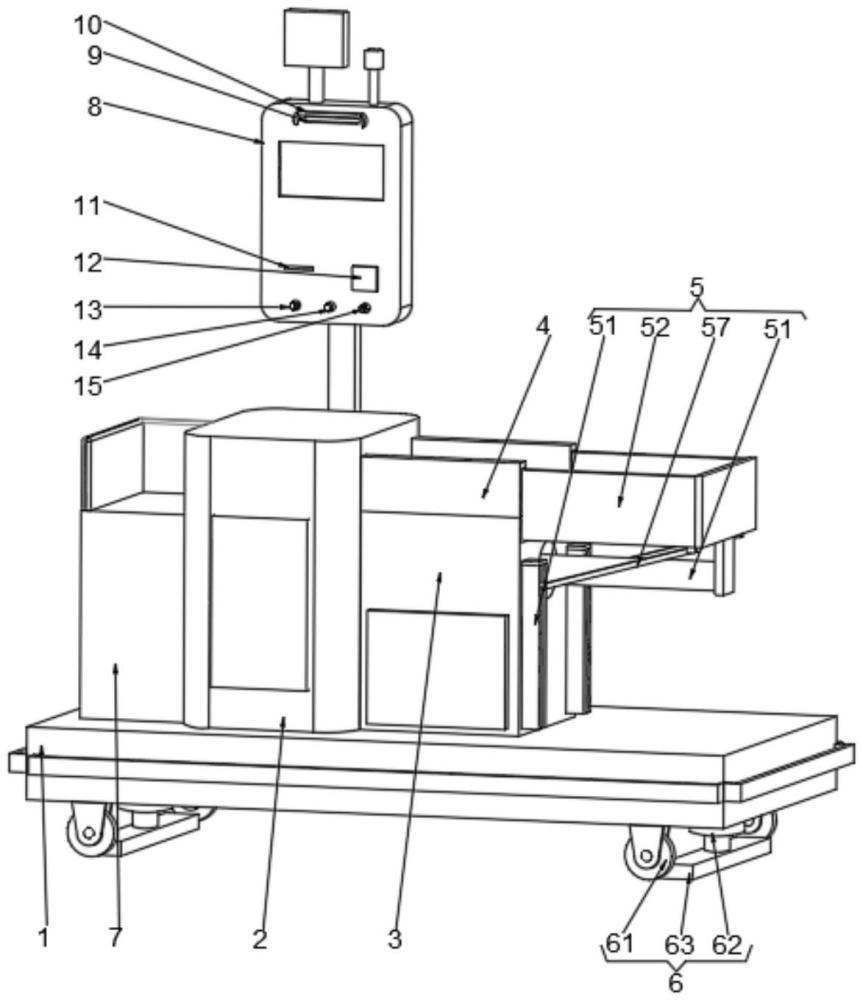

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種多功能擴展槽收銀機，包括底座，所述底座上固定設有主機箱，所述主機箱的一側固定設有副機箱，所述副機箱上固定設有放置臺，所述底座上設有拓展裝置，所述拓展裝置包括：

3、拓展組件，滑動設置在副機箱上用于對放置臺進行延伸，所述拓展組件包括開設在副機箱上的安裝槽，所述安裝槽內部固定設有伸縮氣缸a,所述伸縮氣缸a的輸出端上固定連接有拓展框，所述放置臺上開設有與拓展框相匹配的收納槽，所述副機箱的一側固定設有限位板，所述限位板上開設有移動槽，所述移動槽內部滑動設有移動塊，所述移動塊上轉動設有支撐桿，所述支撐桿的端頭處與拓展框的底部轉動相接；

4、移動組件，設置在底座的下方用于對收銀機進行移動。

5、優選的，所述移動組件包括固定設置在底座上多組移動輪，相鄰所述移動輪之間的底座上固定設有伸縮氣缸b，所述伸縮氣缸b的輸出端固定設有支撐板，所述支撐板上固定設有防護墊。

6、優選的，所述主機箱的另一側固定設有稱重箱，所述稱重箱的頂部固定設有防損稱重臺。

7、優選的，所述主機箱上通過連桿固定設有機體，所述機體上側設有攝像頭，所述攝像頭的上側固定設有遮光板，所述攝像頭的下方固定設有顯示屏，所述顯示屏的下方固定設有掃碼口，所述掃碼口的一側固定設有出票口，所述出票口的下方固定設有按鈕a、按鈕b以及按鈕c。

8、優選的，所述主機箱的內部固定設有氣泵，所述氣泵的輸出端固定設有與伸縮氣缸a固定相接的輸氣管a，所述輸氣管a上固定設有電子三通閥，所述電子三通閥上固定設有與伸縮氣缸b固定相接的輸氣管b。

9、優選的，所述機體的上方固定設有指示燈，所述指示燈的一側固定設有指引板。

10、有益效果

11、本實用新型提供了一種多功能擴展槽收銀機。與現有技術相比具備以下

12、有益效果：

13、(1)、該多功能擴展槽收銀機，通過伸縮氣缸a帶動拓展框從放置臺上的收納槽內移出，同時拓展槽帶動支撐桿從限位板的底部向上移動，從而實現對拓展槽的支撐，使拓展槽與放置臺之間形成一個相對穩定的三角形結構，從而使其實現對放置臺的拓展延伸，進而提高其適用性

14、(2)、該多功能擴展槽收銀機，通過伸縮氣缸b帶動支撐板向下移動從而使其推動底座向上移動，進而使底座與地面之間產生一定的縫隙，從而便于保潔人員對底座下方進行清理，進而保證收音機地面的清潔度。

技術特征：

1.一種多功能擴展槽收銀機，包括底座，其特征在于：所述底座上固定設有主機箱，所述主機箱的一側固定設有副機箱，所述副機箱上固定設有放置臺，所述底座上設有拓展裝置，所述拓展裝置包括：

2.根據權利要求1所述的一種多功能擴展槽收銀機，其特征在于：所述移動組件包括固定設置在底座上多組移動輪，相鄰所述移動輪之間的底座上固定設有伸縮氣缸b，所述伸縮氣缸b的輸出端固定設有支撐板，所述支撐板上固定設有防護墊。

3.根據權利要求1所述的一種多功能擴展槽收銀機，其特征在于：所述主機箱的另一側固定設有稱重箱，所述稱重箱的頂部固定設有防損稱重臺。

4.根據權利要求1所述的一種多功能擴展槽收銀機，其特征在于：所述主機箱上通過連桿固定設有機體，所述機體上側設有攝像頭，所述攝像頭的上側固定設有遮光板，所述攝像頭的下方固定設有顯示屏，所述顯示屏的下方固定設有掃碼口，所述掃碼口的一側固定設有出票口，所述出票口的下方固定設有按鈕a、按鈕b以及按鈕c。

5.根據權利要求1所述的一種多功能擴展槽收銀機，其特征在于：所述主機箱的內部固定設有氣泵，所述氣泵的輸出端固定設有與伸縮氣缸a固定相接的輸氣管a，所述輸氣管a上固定設有電子三通閥，所述電子三通閥上固定設有與伸縮氣缸b固定相接的輸氣管b。

6.根據權利要求4所述的一種多功能擴展槽收銀機，其特征在于：所述機體的上方固定設有指示燈，所述指示燈的一側固定設有指引板。

技術總結
本技術公開了一種多功能擴展槽收銀機，包括底座，所述底座上固定設有主機箱，所述主機箱的一側固定設有副機箱，所述副機箱上固定設有放置臺，所述底座上拓展組件，所述拓展組件包括開設在副機箱上的安裝槽，所述安裝槽內部固定設有伸縮氣缸A,所述伸縮氣缸A的輸出端上固定連接有拓展框，所述放置臺上開設有與拓展框相匹配的收納槽，本技術涉及收銀機技術領域。該多功能擴展槽收銀機，通過伸縮氣缸A帶動拓展框從放置臺上的收納槽內移出，同時拓展槽帶動支撐桿從限位板的底部向上移動，從而實現對拓展槽的支撐，使拓展槽與放置臺之間形成一個相對穩定的三角形結構，從而使其實現對放置臺的拓展延伸，進而提高其適用性。

技術研發人員：陳雪娟
受保護的技術使用者：深圳邁寶樂實業有限公司
技術研發日：20240613
技術公布日：2025/4/28
