本發明屬于物聯網數據接入，具體涉及一種可配置非標協議轉換網關的轉換方法。

背景技術：

1、油氣生產物聯網(a11)是中國石油天然氣集團有限公司數字化建設的重點工程之一，其主要目的是通過工控物聯網建設實現生產數據(壓力、溫度、流量、液位、載荷、電參等)實時采集、遠程傳輸和視頻監控。油田物聯網建設中，利舊儀表數據接入是其中一項重要環節。具備標準通信協議(如modbus)、或是標準4-20ma信號的舊儀表，都能順利接入到a11物聯網平臺。而一些采油廠重要的智能生產設備是非標協議設備(不具備標準協議輸出)，例如量油系統、智能電表、液位計、流量計、利舊加熱爐plc等，都無法接入到a11系統，形成了一個個數據孤島，而生產物聯網又要求將非標協議設備進行數據聯網接入，這就造成了物聯網實現目標與現場實際情況的差距。

技術實現思路

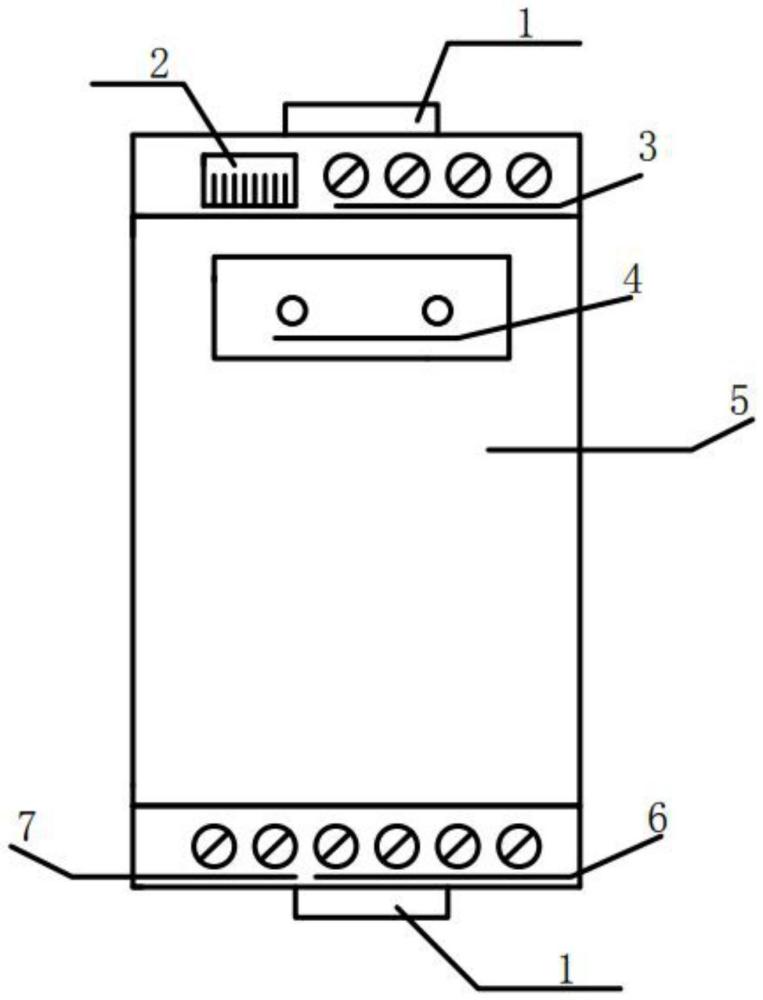

1、為了解決非標協議數據無法接入到油田物聯網的問題，本發明提出：一種可配置非標協議轉換網關的轉換方法，包括如下步驟：

2、s1:使用vba編程軟件開發非標協議預定義解析軟件，實現在excel表格中定義非標協議解析格式；

3、s2:下載excel表格中定義非標協議解析格式數據到非標協議轉換網關；

4、s3:非標協議轉換網關非標側rs485接口根據定義的解析格式，經過校驗后，將有用數據轉存到modbus寄存器中；

5、s4:非標協議轉換網關標準側rs485接口對外提供標準modbus-rtu數據，實現非標協議數據轉換成標準協議數據。

6、所述步驟s1中，用vba編程語言開發，以excel電子表格做配置界面，應用vba的串口宏與非標協議轉換網關的配置接口進行命令交互。

7、所述步驟s1中，配置軟件界面由excel的256個單元格組成，單元格序號由1開始，每個單元格代表1個非標協議數據位，excel的256個單元格分字節數單元格，起始字符單元格，關鍵位校驗單元格，有效數據與modbus寄存器的映射單元格，數據串的校驗方式單元格5種單元格類型，每個excel單元格表示1個字節存儲空間，一個非標數據字節由2至3個excel單元格表示；編程軟件中定義字節數單元格類型號為1，占用2個excel單元格，起始字符單元格類型號為2，占用2個excel單元格，關鍵位校驗單元格類型為3，占用3個excel單元格，有效數據與modbus寄存器的映射單元格類型為4，占用3個excel單元格，數據串的校驗方式單元格類型為5，占用2個excel單元格，其中關鍵位校驗單元格類型不唯一，在一個非標數據流解析定義中重復多次。

8、所述步驟s1中，配置軟件自動讀取excel單元格里的配置信息，按照單元格順序?qū)⑴渲眯畔⑥D(zhuǎn)換成十六進制數據流。

9、所述步驟s2中，配置軟件應用vba的串口宏向非標協議轉換網關發送十六進制數據流，非標協議轉換網關校驗十六進制數據流，校驗正確后存儲到非標協議轉換網關epprom中。

10、所述步驟s3中，非標協議轉換網關選用工業級pic18f45k80單片機，在該單片機開辟512字節通信緩沖空間。

11、所述步驟s3中，非標側rs485接口以中斷形式接收非標協議數據，存儲到通信緩沖空間，單片機對接收到的數據根據epprom的配置信息，對接收的數據進行校驗，校驗正確后按照有效數據與modbus寄存器的映射單元格中的配置信息，將有效數據轉存到modbus寄存器中，非標側rs485接口采用磁隔離電路，電源部分采用濾波電路。

12、所述步驟s4中，非標側rs485接口采用磁隔離電路，提高系統穩定性，標準側rs485接口采用偵聽方式，當有modbus請求信號，經crc16校驗通過后，按照請求的命令，請求的數據起始地址，請求的數據數量，單片機提取modbus寄存器的相關數據，再組成modbus協議包通過標準側rs485接口返回給數據請求方。

13、本發明的有益效果為：本發明網關的配置接口，通過簡單的轉換協義組態，能夠?qū)⒗f設備廠家的非標協義數據實時解析、讀取、轉換，將非標協議數據轉換成標準的a11modbus協議,實現非標數據的物聯網接入。

技術特征：

1.一種可配置非標協議轉換網關的轉換方法，其特征在于，包括如下步驟：

2.如權利要求1所述的可配置非標協議轉換網關，其特征在于，所述步驟s1中，用vba編程語言開發，以excel電子表格做配置界面，應用vba的串口宏與非標協議轉換網關的配置接口進行命令交互。

3.如權利要求2所述的可配置非標協議轉換網關，其特征在于，所述步驟s1中，配置軟件界面由excel的256個單元格組成，單元格序號由1開始，每個單元格代表1個非標協議數據位，excel的256個單元格分字節數單元格，起始字符單元格，關鍵位校驗單元格，有效數據與modbus寄存器的映射單元格，數據串的校驗方式單元格5種單元格類型，每個excel單元格表示1個字節存儲空間，一個非標數據字節由2至3個excel單元格表示；編程軟件中定義字節數單元格類型號為1，占用2個excel單元格，起始字符單元格類型號為2，占用2個excel單元格，關鍵位校驗單元格類型為3，占用3個excel單元格，有效數據與modbus寄存器的映射單元格類型為4，占用3個excel單元格，數據串的校驗方式單元格類型為5，占用2個excel單元格，其中關鍵位校驗單元格類型不唯一，在一個非標數據流解析定義中重復多次。

4.如權利要求3所述的可配置非標協議轉換網關，其特征在于，所述步驟s1中，配置軟件自動讀取excel單元格里的配置信息，按照單元格順序?qū)⑴渲眯畔⑥D(zhuǎn)換成十六進制數據流。

5.如權利要求4所述的可配置非標協議轉換網關，其特征在于，所述步驟s2中，配置軟件應用vba的串口宏向非標協議轉換網關發送十六進制數據流，非標協議轉換網關校驗十六進制數據流，校驗正確后存儲到非標協議轉換網關epprom中。

6.如權利要求5所述的可配置非標協議轉換網關，其特征在于，所述步驟s3中，非標協議轉換網關選用工業級pic18f45k80單片機，在該單片機開辟512字節通信緩沖空間。

7.如權利要求6所述的可配置非標協議轉換網關，其特征在于，所述步驟s3中，非標側rs485接口以中斷形式接收非標協議數據，存儲到通信緩沖空間，單片機對接收到的數據根據epprom的配置信息，對接收的數據進行校驗，校驗正確后按照有效數據與modbus寄存器的映射單元格中的配置信息，將有效數據轉存到modbus寄存器中，非標側rs485接口采用磁隔離電路，電源部分采用濾波電路。

8.如權利要求7所述的可配置非標協議轉換網關，其特征在于，所述步驟s4中，非標側rs485接口采用磁隔離電路，提高系統穩定性，標準側rs485接口采用偵聽方式，當有modbus請求信號，經crc16校驗通過后，按照請求的命令，請求的數據起始地址，請求的數據數量，單片機提取modbus寄存器的相關數據，再組成modbus協議包通過標準側rs485接口返回給數據請求方。

技術總結
一種可配置非標協議轉換網關的轉換方法，屬于物聯網數據接入技術領域，包括如下步驟：S1:使用VBA編程軟件開發非標協議預定義解析軟件，實現在EXCEL表格中定義非標協議解析格式；S2:下載EXCEL表格中定義非標協議解析格式數據到非標協議轉換網關；S3:非標協議轉換網關非標側RS485接口根據定義的解析格式，經過校驗后，將有用數據轉存到MODBUS寄存器中；S4:非標協議轉換網關標準側RS485接口對外提供標準MODBUS?RTU數據，實現非標協議數據轉換成標準協議數據。本發明網關的配置接口，通過簡單的轉換協義組態，能夠?qū)⒗f設備廠家的非標協義數據實時解析、讀取、轉換，將非標協議數據轉換成標準的A11MODBUS協議,實現非標數據的物聯網接入。

技術研發人員：李海龍,張大昌,李艷鈺,張俊義,馬俊,金旭
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/28
