本技術涉及支付設備領域，具體為一種pos機防盜銀漿線路。

背景技術：

1、pos機作為一跨支付設備，安全性是至關重要的性能。傳統的pos機采用pet基材與不抗拉伸銀漿線路組裝硅膠觸點的形式進行組裝，然后通過塑膠外殼與pet基材組裝，使用時通過按動塑膠外殼的案件使得對應的硅膠觸點形變與銀漿線路導通。這種設計由于pet基材以及不抗拉伸銀漿線路受到破壞時容易斷裂，從而使得電網墻關閉失去保護作用。

2、鑒于此，有必要提供一種pos機防盜銀漿線路。

技術實現思路

1、本實用新型提供的一種pos機防盜銀漿線路，有效的解決了現有pos機防盜銀漿線路安全等級差的問題。

2、本實用新型所采用的技術方案是

3、一種pos機防盜銀漿線路，包括設置有若干一號孔的tpu基材、通過imd模內注塑工藝與tpu基材注塑成型的可拉伸銀漿、與tpu基材通過imd模內注塑成型的按鍵、若干與按鍵注塑成型且穿過一號孔的硅膠觸點，所述可拉伸銀漿印刷在tpu基材內，所述硅膠觸點一端伸出一號孔后和按鍵分別位于tpu基材兩側。

4、進一步的是：所述按鍵包括與tpu基材背面通過imd模內注塑成型的一號橡膠板、若干與一號橡膠板通過imd模內注塑成型的一號橡膠凸塊、若干分別與一號橡膠凸塊通過imd模內注塑成型的一號塑膠塊，所述一號橡膠凸塊位于一號橡膠板和一號塑膠塊之間。所述硅膠觸點設置在一號橡膠板遠離一號橡膠凸塊一側。

5、進一步的是：所述一號塑膠塊包括與一號橡膠凸塊頂部一體成型的頂壁、與頂壁側部以及一號橡膠凸塊側面一體成型的側壁，所述側壁與一號橡膠板連接。

6、進一步的是：所述頂壁上端面設置為內凹面。

7、進一步的是：所述硅膠觸點為圓柱型，所述硅膠觸點的軸線與一號橡膠凸塊的軸線重合。

8、實用新型的有益效果：通過tpu基材以及可拉伸銀漿的設計，能夠使得按鍵在受到破壞時，銀獎線路不容易被扯斷，使得pos機產生的電網墻不會消失，起到保護作用，增強了pos機的保護效果。

技術特征：

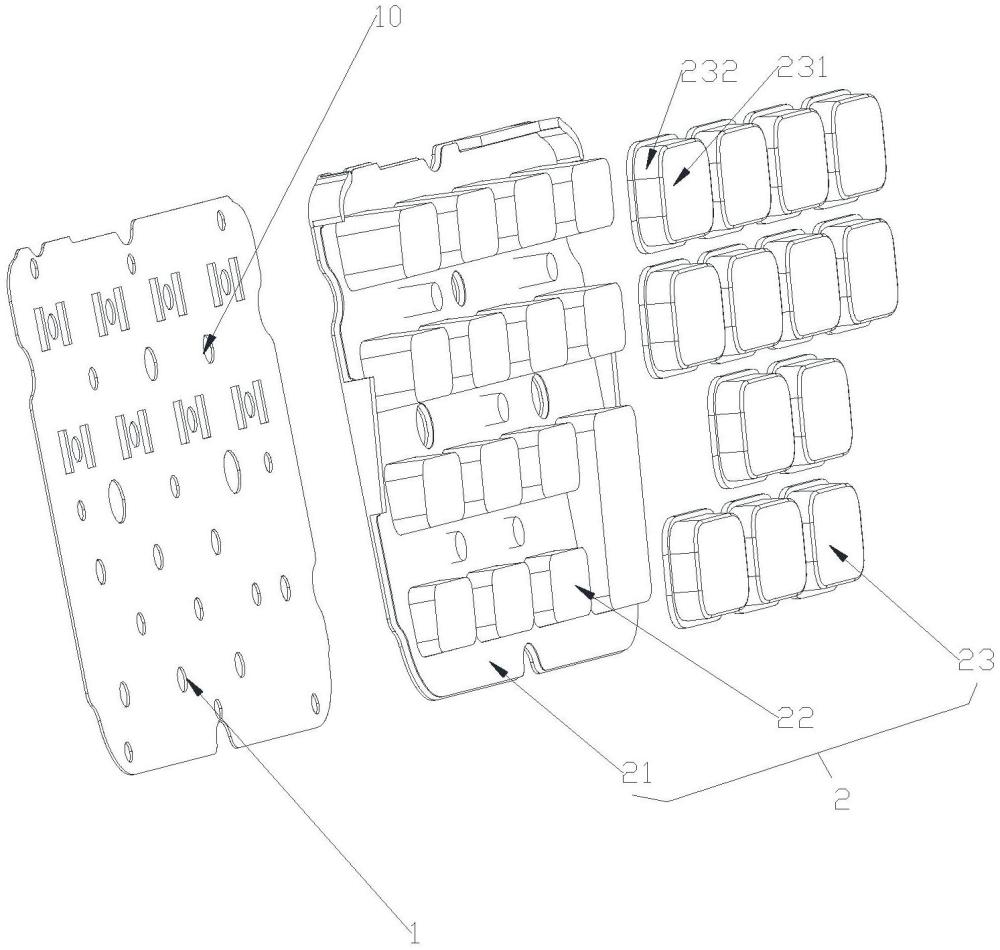

1.一種pos機防盜銀漿線路，其特征在于：包括設置有若干一號孔(10)的tpu基材(1)、通過imd模內注塑工藝與tpu基材(1)注塑成型的可拉伸銀漿、與tpu基材(1)通過imd模內注塑成型的按鍵(2)、若干與按鍵(2)注塑成型且穿過一號孔的硅膠觸點(11)，所述可拉伸銀漿印刷在tpu基材(1)內，所述硅膠觸點(11)一端伸出一號孔(10)后和按鍵(2)分別位于tpu基材(1)兩側。

2.根據權利要求1所述的pos機防盜銀漿線路，其特征在于：所述按鍵(2)包括與tpu基材(1)背面通過imd模內注塑成型的一號橡膠板(21)、若干與一號橡膠板(21)通過imd模內注塑成型的一號橡膠凸塊(22)、若干分別與一號橡膠凸塊(22)通過imd模內注塑成型的一號塑膠塊(23)，所述一號橡膠凸塊(22)位于一號橡膠板(21)和一號塑膠塊(23)之間，所述硅膠觸點(11)設置在一號橡膠板(21)遠離一號橡膠凸塊(22)一側。

3.根據權利要求2所述的pos機防盜銀漿線路，其特征在于：所述一號塑膠塊(23)包括與一號橡膠凸塊(22)頂部一體成型的頂壁(231)、與頂壁(231)側部以及一號橡膠凸塊(22)側面一體成型的側壁(232)，所述側壁(232)與一號橡膠板(21)連接。

4.根據權利要求3所述的pos機防盜銀漿線路，其特征在于：所述頂壁(231)上端面設置為內凹面。

5.根據權利要求1所述的pos機防盜銀漿線路，其特征在于：所述硅膠觸點(11)為圓柱型，所述硅膠觸點(11)的軸線與一號橡膠凸塊(22)的軸線重合。

技術總結
本技術公開了POS機防盜銀漿線路，包括設置有若干一號孔的TPU基材、通過IMD模內注塑工藝與TPU基材注塑成型的可拉伸銀漿、與TPU基材通過IMD模內注塑成型的按鍵、若干與按鍵注塑成型且穿過一號孔的硅膠觸點，所述可拉伸銀漿印刷在TPU基材內，所述硅膠觸點一端伸出一號孔后和按鍵分別位于TPU基材兩側。優點：通過TPU基材以及可拉伸銀漿的設計，能夠使得按鍵在受到破壞時，銀獎線路不容易被扯斷，使得POS機產生的電網墻不會消失，起到保護作用，增強了POS機的保護效果。

技術研發人員：王偉
受保護的技術使用者：蘇州斯普蘭蒂科技股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
