本申請涉及航空機載設備，尤其涉及一種無線快速存取記錄器及其實現方法。

背景技術：

1、隨著民用航空技術的發展，航空機載設備的綜合集成化程度越來越高。相關技術中，民航飛機的無線快速存取記錄器(wqar)存在無線通信較差、可維護性差等缺點。綜上，相關技術中存在的技術問題有待得到改善。

技術實現思路

1、本申請實施例的主要目的在于提出一種無線快速存取記錄器及其實現方法，能夠提高對飛行數據處理的安全性。

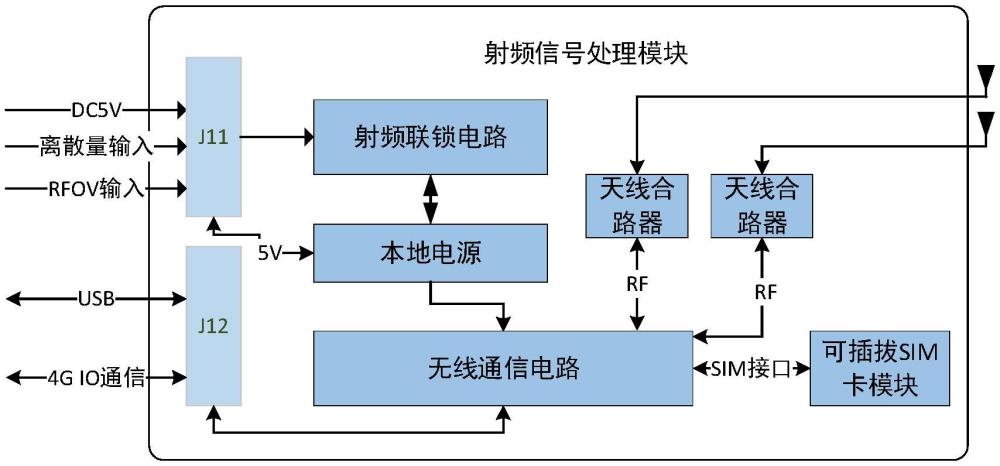

2、為實現上述目的，本申請實施例的一方面提出了一種無線快速存取記錄器，所述無線快速存取記錄器包括射頻信號處理模塊；所述射頻信號處理模塊包括射頻聯鎖電路、本地電源電路、無線通信電路、用戶識別卡單元、天線合路器和天線單元；

3、所述射頻聯鎖電路與所述本地電源電路連接，用于對所述本地電源電路的開關進行控制；

4、所述本地電源電路與所述無線通信電路連接，用于對所述無線通信電路進行供電；

5、所述無線通信電路分別與所述用戶識別卡單元和所述天線合路器連接，用于通過所述天線合路器對所述用戶識別卡單元進行無線通信；

6、所述天線合路器連接所述天線單元，用于對通信通道進行融合，并通過所述無線單元接收或發送無線通信信號。

7、在一些實施例中，所述射頻聯鎖電路包括供電單元、離散量采集接口單元、邏輯控制電路單元和電源通斷單元；

8、所述供電單元連接所述離散量采集接口單元，用于對所述邏輯控制電路單元進行供電；

9、所述離散量采集接口單元連接所述邏輯控制電路單元，用于接收外部輸入的離散信號量，并將所述離散信號量轉換為所述邏輯控制電路單元的輸入信號；

10、所述邏輯控制電路單元連接所述電源通斷單元，用于根據所述輸入信號生成電源通斷信號；

11、所述電源通斷單元連接所述本地電源電路，用于根據所述電源通斷信號對所述本地電源電路進行開關控制。

12、在一些實施例中，所述供電單元包括低壓差線性穩壓器和旁路電容。

13、在一些實施例中，所述離散量采集接口單元包括第一離散信號采集電路和第二離散信號采集電路，所述第一離散信號采集電路和并聯所述第二離散信號采集電路，所述第一離散信號采集電路包括比較器，所述第二離散信號采集電路包括上拉電阻和低通濾波器，所述上拉電阻一端連接輸入電壓，另一端分別連接信號輸入端和所述低通濾波器。

14、在一些實施例中，所述邏輯控制電路單元包括同或門電路、異或門電路和反相器電路，所述同或門電路包括第一同或門單元、第二同或門單元、第三同或門單元和第四同或門單元，所述異或門電路包括第一異或門單元、第二異或門單元、第三異或門單元和第四異或門單元，所述反相器電路包括第一反相器和第二反相器，所述第一同或門單元與第二同或門單元、第三同或門單元和第四同或門單元并聯，所述第一同或門單元的輸出端連接所述第一異或門單元的第一輸入端，所述第二同或門單元的輸出端連接所述第一異或門單元的第二輸入端，所述第三同或門單元的輸出端連接所述第二異或門單元的第一輸入端，所述四同或門單元的輸出端連接所述第二異或門單元的第二輸入端，所述第一異或門單元的輸出端連接所述第三異或門單元的第一輸入端，所述第二異或門單元的輸出端連接所述第三異或門單元的第二輸入端，所述第三異或門單元的輸出端連接所述第四異或門單元的第一輸入端，所述第一反相器連接所述第四異或門單元的輸出端，所述第二反相器連接所述第四同或門的第一輸入端。

15、在一些實施例中，所述電源通斷單元包括第一開關管、第二開關管和第三開關管，所述第一開關管的柵極連接所述邏輯控制電路單元的輸出端，所述第一開關管的漏極連接地端，所述第一開關管的源極連接所述第二開關管的柵極和所述第三開關管的柵極，所述第二開關管的源極連接電壓端，所述第二開關管的漏極連接所述第三開關管的漏極，所述第三開關管的源極連接地端。

16、在一些實施例中，所述射頻聯鎖電路還包括電壓監控單元，所述電壓監控單元用于對輸入電壓進行監控。

17、在一些實施例中，所述射頻聯鎖電路還包括冗余備份單元，所述冗余備份單元的輸出端與所述離散量采集接口單元的輸入端連接，用于對外部輸入的離散信號量進行冗余備份。

18、在一些實施例中，所述無線快速存取記錄器還包括液晶顯示模塊、功能按鍵和故障指示燈。

19、為實現上述目的，本申請實施例的另一方面提出了一種無線快速存取記錄器的數據采集及傳輸方法，應用于如前面所述的一種無線快速存取記錄器，所述方法包括：

20、獲取外部離散信號量；

21、根據所述外部離散信號量對本地電源電路的開關進行控制，當所述本地電源電路的開關處于打開狀態時，通過無線通信電路獲取無線信號進行數據傳輸。

22、本申請實施例至少包括以下有益效果：本申請提供一種無線快速存取記錄器及其實現方法,該方案中無線快速存取記錄器包括射頻信號處理模塊；射頻信號處理模塊包括射頻聯鎖電路、本地電源電路、無線通信電路、用戶識別卡單元、天線合路器和天線單元；射頻聯鎖電路與本地電源電路連接，用于對本地電源電路的開關進行控制；本地電源電路與無線通信電路連接，用于對無線通信電路進行供電；無線通信電路分別與用戶識別卡單元和天線合路器連接，用于通過天線合路器對用戶識別卡單元進行無線通信；天線合路器連接天線單元，用于對通信通道進行融合，并通過無線單元接收或發送無線通信信號。本申請實施例通過射頻信號處理模塊中的射頻聯鎖電路接收外部信號進行供電控制，能夠在飛行時切斷射頻發射模塊的供電，提高了對飛行數據處理的安全性。

技術特征：

1.一種無線快速存取記錄器，其特征在于，所述無線快速存取記錄器包括射頻信號處理模塊；所述射頻信號處理模塊包括射頻聯鎖電路、本地電源電路、無線通信電路、用戶識別卡單元、天線合路器和天線單元；

2.根據權利要求1所述的無線快速存取記錄器，其特征在于，所述射頻聯鎖電路包括供電單元、離散量采集接口單元、邏輯控制電路單元和電源通斷單元；

3.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述供電單元包括低壓差線性穩壓器和旁路電容。

4.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述離散量采集接口單元包括第一離散信號采集電路和第二離散信號采集電路，所述第一離散信號采集電路和并聯所述第二離散信號采集電路，所述第一離散信號采集電路包括比較器，所述第二離散信號采集電路包括上拉電阻和低通濾波器，所述上拉電阻一端連接輸入電壓，另一端分別連接信號輸入端和所述低通濾波器。

5.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述邏輯控制電路單元包括同或門電路、異或門電路和反相器電路，所述同或門電路包括第一同或門單元、第二同或門單元、第三同或門單元和第四同或門單元，所述異或門電路包括第一異或門單元、第二異或門單元、第三異或門單元和第四異或門單元，所述反相器電路包括第一反相器和第二反相器，所述第一同或門單元與第二同或門單元、第三同或門單元和第四同或門單元并聯，所述第一同或門單元的輸出端連接所述第一異或門單元的第一輸入端，所述第二同或門單元的輸出端連接所述第一異或門單元的第二輸入端，所述第三同或門單元的輸出端連接所述第二異或門單元的第一輸入端，所述四同或門單元的輸出端連接所述第二異或門單元的第二輸入端，所述第一異或門單元的輸出端連接所述第三異或門單元的第一輸入端，所述第二異或門單元的輸出端連接所述第三異或門單元的第二輸入端，所述第三異或門單元的輸出端連接所述第四異或門單元的第一輸入端，所述第一反相器連接所述第四異或門單元的輸出端，所述第二反相器連接所述第四同或門的第一輸入端。

6.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述電源通斷單元包括第一開關管、第二開關管和第三開關管，所述第一開關管的柵極連接所述邏輯控制電路單元的輸出端，所述第一開關管的漏極連接地端，所述第一開關管的源極連接所述第二開關管的柵極和所述第三開關管的柵極，所述第二開關管的源極連接電壓端，所述第二開關管的漏極連接所述第三開關管的漏極，所述第三開關管的源極連接地端。

7.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述射頻聯鎖電路還包括電壓監控單元，所述電壓監控單元用于對輸入電壓進行監控。

8.根據權利要求2所述的無線快速存取記錄器，其特征在于，所述射頻聯鎖電路還包括冗余備份單元，所述冗余備份單元的輸出端與所述離散量采集接口單元的輸入端連接，用于對外部輸入的離散信號量進行冗余備份。

9.根據權利要求1所述的無線快速存取記錄器，其特征在于，所述無線快速存取記錄器還包括液晶顯示模塊、功能按鍵和故障指示燈。

10.一種無線快速存取記錄器的數據采集及傳輸方法，其特征在于，應用于如權利要求1至9中任一項所述的一種無線快速存取記錄器，所述方法包括：

技術總結
本申請公開了一種無線快速存取記錄器及其實現方法,該方案中無線快速存取記錄器包括射頻信號處理模塊；射頻信號處理模塊包括射頻聯鎖電路、本地電源電路、無線通信電路、用戶識別卡單元、天線合路器和天線單元；射頻聯鎖電路與本地電源電路連接，用于對本地電源電路的開關進行控制；本地電源電路與無線通信電路連接，用于對無線通信電路進行供電；無線通信電路分別與用戶識別卡單元和天線合路器連接，用于通過天線合路器對用戶識別卡單元進行無線通信；天線合路器連接天線單元，用于對通信通道進行融合，并通過無線單元接收或發送無線通信信號。本申請實施例能夠提高對飛行數據處理的安全性，可以廣泛應用于航空機載設備領域。

技術研發人員：皮曾地,何麗芬,王洪生,陳樹波,李清,李論,李嘯宇,安梅婷,張琛
受保護的技術使用者：廣州航新航空設備有限公司
技術研發日：
技術公布日：2025/4/28
