本發明涉及金融設備，尤其涉及一種設備控制方法及電子設備。

背景技術：

1、相關技術中，收銀機的錢箱控制存在多種方式，然而，目前的收銀機中的應用軟件開發需要針對多種方式單獨設計不同的內容，當更換收銀機后，存在應用軟件不兼容的情況發生，因此，相關技術中的收銀機存在兼容性差，使用不方便的問題。

技術實現思路

1、本發明所要解決的技術問題是：提供一種設備控制方法及電子設備，其能夠在同一臺設備上同時兼容多種控制方法，提高設備功能的靈活性和兼容性。

2、為了解決上述技術問題，本發明采用的一種技術方案為：

3、一種設備控制方法，用于設備的主控模塊，所述設備包括用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，所述主控模塊設置在所述主控板上，所述方法包括：

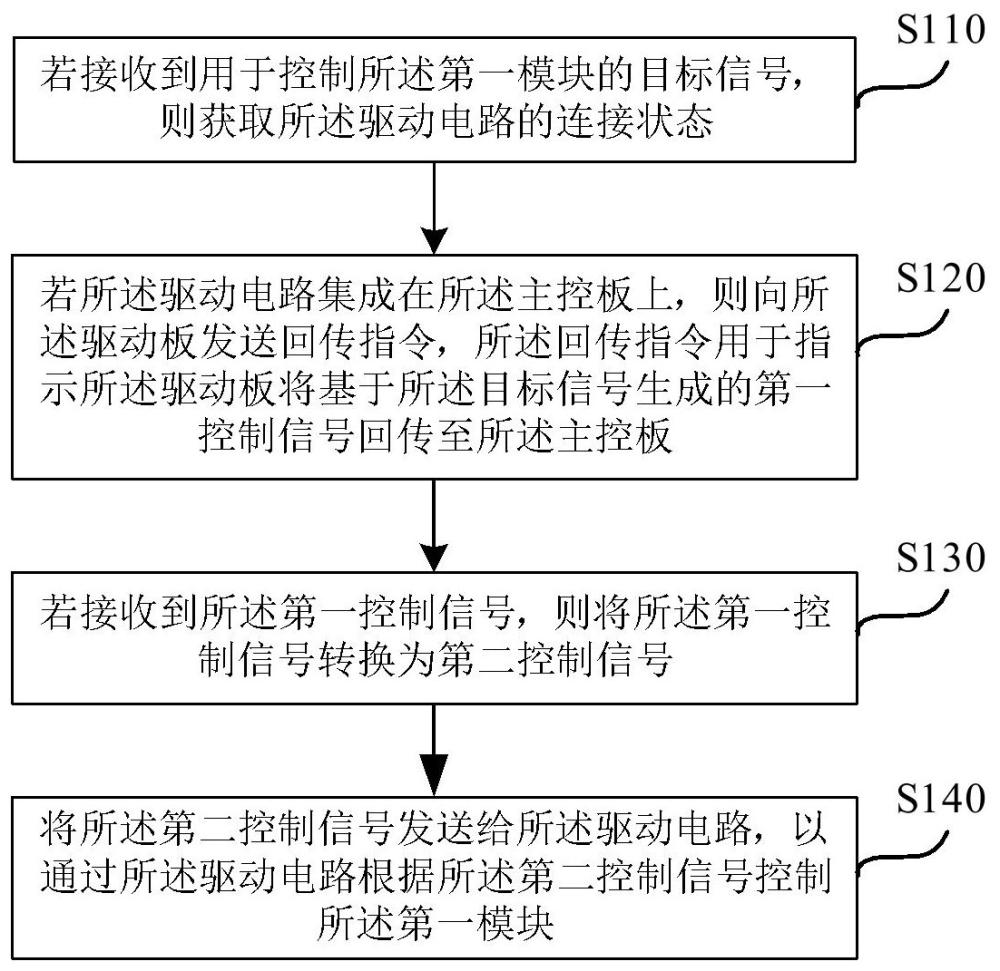

4、若接收到用于控制所述第一模塊的目標信號，則獲取所述驅動電路的連接狀態；

5、若所述驅動電路集成在所述主控板上，則向所述驅動板發送回傳指令，所述回傳指令用于指示所述驅動板將基于所述目標信號生成的第一控制信號回傳至所述主控板；

6、若接收到所述第一控制信號，則將所述第一控制信號轉換為第二控制信號；

7、將所述第二控制信號發送給所述驅動電路，以通過所述驅動電路根據所述第二控制信號控制所述第一模塊。

8、為了解決上述技術問題，本發明采用的另一種技術方案為：

9、一種電子設備，包括主控模塊、用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，所述主控模塊設置于所述主控板上，所述主控模塊包括存儲器、處理器及存儲在所述存儲器上并在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述的一種設備控制方法。

10、本發明的有益效果在于：本申請的設備包括用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，主控模塊設置在所述主控板上，本申請的方法應用在主控模塊上，本申請通過接收用于控制第一模塊的目標信號，并獲取驅動電路的連接狀態。當驅動電路集成于主控板時，將驅動板上基于目標信號生成的第一控制信號回傳到主控板上，并將第一控制信號轉換為第二控制信號，從而將第二控制信號發送給驅動電路，使得主控模塊能夠通過驅動電路直接控制第一模塊。本申請中用于直接控制第一模塊的第二控制信號是基于第一控制信號轉換得到，使得兩個控制信號的控制邏輯關聯，并且無需單獨配置第二控制信號的驅動程序，解決兩個控制方法無法兼容的問題，使用方便。

技術特征：

1.一種設備控制方法，其特征在于，用于設備的主控模塊，所述設備包括用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，所述主控模塊設置在所述主控板上，所述方法包括：

2.根據權利要求1所述的一種設備控制方法，其特征在于，還包括：

3.根據權利要求1所述的一種設備控制方法，其特征在于，在接收到用于控制所述第一模塊的目標信號之后，還包括：

4.根據權利要求3所述的一種設備控制方法，其特征在于，所述主控板通過通用串行總線連接所述驅動板；

5.根據權利要求1所述的一種設備控制方法，其特征在于，將所述第一控制信號轉換為第二控制信號包括：

6.根據權利要求5所述的一種設備控制方法，其特征在于，所述信號轉換規則包括信號映射關系；

7.根據權利要求1所述的一種設備控制方法，其特征在于，向所述驅動板發送回傳指令包括：

8.根據權利要求1所述的一種設備控制方法，其特征在于，接收到用于控制所述第一模塊的目標信號包括：

9.根據權利要求1所述的一種設備控制方法，其特征在于，還包括：

10.一種電子設備，其特征在于，包括主控模塊、用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，所述主控模塊設置于所述主控板上，所述主控模塊包括存儲器、處理器及存儲在所述存儲器上并在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如權利要求1-8中任意一項所述的一種設備控制方法。

技術總結
本發明公開了一種設備控制方法及電子設備。該方法用于設備的主控模塊，設備包括用于控制第一模塊的驅動電路、用于控制第二模塊的驅動板和主控板，主控模塊設置在主控板上，包括：若接收到用于控制第一模塊的目標信號，則獲取驅動電路的連接狀態；若驅動電路集成在主控板上，則向驅動板發送回傳指令，回傳指令用于指示驅動板將基于目標信號生成的第一控制信號回傳至主控板；若接收到第一控制信號，則將第一控制信號轉換為第二控制信號；將第二控制信號發送給驅動電路，以通過驅動電路根據第二控制信號控制第一模塊。本發明能夠在同一臺設備上同時兼容多種控制方法，提高設備功能的靈活性和兼容性。

技術研發人員：鄭云斌,胡長發,劉捷
受保護的技術使用者：福建聯迪商用設備有限公司
技術研發日：
技術公布日：2025/4/28
