本技術屬于門禁安防，具體涉及一種智慧社區單元門門禁裝置。

背景技術：

1、智慧社區單元門門禁裝置則是在傳統門禁系統的基礎上，結合了物聯網、大數據、人工智能等先進技術，通過人臉識別、指紋識別、刷卡識別等多種方式實現進出人員的身份驗證和記錄。同時，該裝置還具備遠程監控、數據統計分析等功能，為社區管理提供了更加便捷、高效、安全的解決方案。

2、中國專利：cn210955237u，提出了一種智慧社區單元門門禁裝置，涉及電子設備技術領域。該智慧社區單元門門禁裝置，包括固定塊、識別裝置和防護蓋，固定塊頂部中心處開設有升降槽，固定塊頂部位于升降槽一側設置有收線電機盒，固定塊一側外表面設置有安裝板，安裝板頂部中心處開設有安裝槽，安裝板頂部位于安裝槽兩側均開設有滑輪槽。該智慧社區單元門門禁裝置，使用時，將設備通過固定塊安裝在指定安裝位置，將升降塊通過線繩與收線電機盒內部收線裝置連接，通過控制收線裝置對識別裝置高度進行有效調節，進而使不同身高用戶均能便捷的進行設備的使用。

3、上述專利在使用過程中，線繩材質比較容易磨損，使收線裝置容易損壞，使得識別裝置無法正常進行升降，從而管理人員要頻繁進行維修或更換，增加額外的維修和更換成本，也降低了用戶的使用體驗，且沒有對識別裝置增加保護，導致識別裝置會受外部環境的影響，如風吹、日曬、雨淋等自然因素，以及人為因素如惡意破壞或涂鴉，以及不便于清潔和維護，基于此，特提出一種智慧社區單元門門禁裝置進行改進。

技術實現思路

1、為解決現有技術中存在的上述問題，本實用新型提供了一種智慧社區單元門門禁裝置，通過對升降結構進行改進，把升降結構改成全金屬結構，可以延長識別裝置的使用壽命，降低維修和更換的頻率，降低成本，更加靈活的適配多種環境，從而提高用戶的使用體驗，通過防護蓋可以更加全面地保護識別裝置，降低維修和更換的頻率，且便于清潔和維護。

2、為實現上述目的，本實用新型提供如下技術方案：一種智慧社區單元門門禁裝置，包括門框，所述門框內部一側固定安裝有副門，所述副門一側活動安裝有識別裝置，所述識別裝置內部固定安裝有伺服電機，所述伺服電機輸出軸固定套接有齒輪，所述齒輪外表面嚙合安裝有齒條，所述齒條固定安裝于副門內部，所述識別裝置兩側中部均固定連接有固定片，所述固定片后部均固定安裝有卡塊，所述卡塊一端活動安裝于副門內部。

3、作為本實用新型的一種優選技術方案，所述識別裝置前側活動安裝有防護蓋，所述識別裝置和防護蓋同一側底部固定連接有卡扣組件，所述識別裝置一側底部固定連接有卡座，所述防護蓋一側底部固定連接有卡頭，所述卡座內部活動安裝有卡舌，所述卡頭凸出一端開設有凹槽。

4、作為本實用新型的一種優選技術方案，所述識別裝置前側頂部固定安裝有攝像頭，所述識別裝置前側中部固定安裝有顯示屏，所述識別裝置前側下部固定安裝有數字按鍵。

5、作為本實用新型的一種優選技術方案，所述門框內部另一側活動安裝有主門，所述主門一側固定連接有把手。

6、作為本實用新型的一種優選技術方案，所述防護蓋頂部高度和識別裝置頂部高度相等，所述防護蓋的側面和識別裝置的側面平齊。

7、作為本實用新型的一種優選技術方案，所述副門一側中部設有上升按鍵，所述上升按鍵下面設有下降按鍵。

8、作為本實用新型的一種優選技術方案，所述門框采用不銹鋼，所述主門采用鋁合金。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型在使用時，用戶通過或控制識別裝置內部的伺服電機對齒輪進行動力輸出，使齒輪嚙合旋轉于齒條一側并在副門的內部進行上下移動，從而帶動識別裝置整體上下移動，識別裝置移動的同時，通過識別裝置兩側固定片與卡塊的連接，可以輔助識別裝置進行上下移動，提供識別裝置在副門一側移動支撐的作用，確保了識別裝置的牢固性，通過對識別裝置升降結構的改進，把升降結構改成全金屬結構，可以延長識別裝置的使用壽命，降低維修和更換的頻率，降低成本，更加靈活的適配多種環境，從而提高用戶的使用體驗；

11、2、本實用新型在使用時，用戶通過卡扣組件控制防護蓋的打開與閉合，提高門禁系統的耐久性，防護蓋能夠保護識別裝置免受外部環境的影響，如風吹、日曬、雨淋等自然因素，以及人為因素如惡意破壞或涂鴉，這樣可以更加全面地保護識別裝置，降低維修和更換的頻率，且便于清潔和維護。

技術特征：

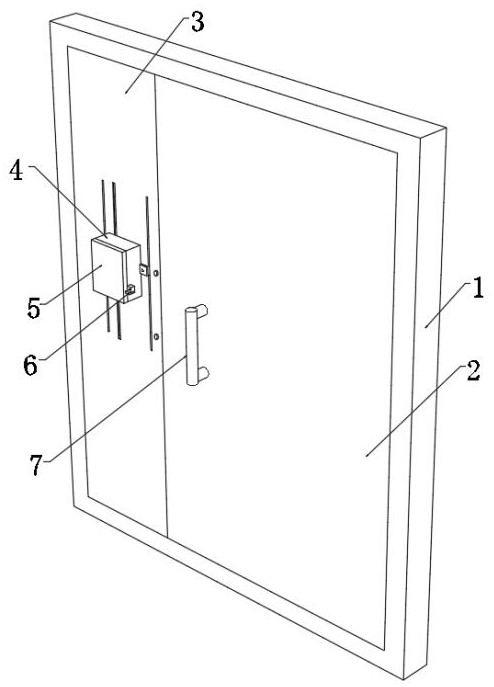

1.一種智慧社區單元門門禁裝置，包括門框（1），其特征在于：所述門框（1）內部一側固定安裝有副門（3），所述副門（3）一側活動安裝有識別裝置（4），所述識別裝置（4）內部固定安裝有伺服電機（9），所述伺服電機（9）輸出軸固定套接有齒輪（8），所述齒輪（8）外表面嚙合安裝有齒條（10），所述齒條（10）固定安裝于副門（3）內部，所述識別裝置（4）兩側中部均固定連接有固定片（43），所述固定片（43）后部均固定安裝有卡塊（11），所述卡塊（11）一端活動安裝于副門（3）內部。

2.根據權利要求1所述的一種智慧社區單元門門禁裝置，其特征在于：所述識別裝置（4）前側活動安裝有防護蓋（5），所述識別裝置（4）和防護蓋（5）同一側底部固定連接有卡扣組件（6），所述識別裝置（4）一側底部固定連接有卡座（61），所述防護蓋（5）一側底部固定連接有卡頭（63），所述卡座（61）內部活動安裝有卡舌（62），所述卡頭（63）凸出一端開設有凹槽（64）。

3.根據權利要求1所述的一種智慧社區單元門門禁裝置，其特征在于：所述識別裝置（4）前側頂部固定安裝有攝像頭（41），所述識別裝置（4）前側中部固定安裝有顯示屏（42），所述識別裝置（4）前側下部固定安裝有數字按鍵（44）。

4.根據權利要求1所述的一種智慧社區單元門門禁裝置，其特征在于：所述門框（1）內部另一側活動安裝有主門（2），所述主門（2）一側固定連接有把手（7）。

5.根據權利要求2所述的一種智慧社區單元門門禁裝置，其特征在于：所述防護蓋（5）頂部高度和識別裝置（4）頂部高度相等，所述防護蓋（5）的側面和識別裝置（4）的側面平齊。

6.根據權利要求4所述的一種智慧社區單元門門禁裝置，其特征在于：所述副門（3）一側中部設有上升按鍵（12），所述上升按鍵（12）下面設有下降按鍵（13）。

7.根據權利要求4所述的一種智慧社區單元門門禁裝置，其特征在于：所述門框（1）采用不銹鋼，所述主門（2）采用鋁合金。

技術總結
本技術屬于門禁安防技術領域，尤其為一種智慧社區單元門門禁裝置，包括門框，所述門框內部一側固定安裝有副門，所述副門一側活動安裝有識別裝置，所述識別裝置內部固定安裝有伺服電機，所述伺服電機輸出軸固定套接有齒輪，所述齒輪外表面嚙合安裝有齒條，所述齒條固定安裝于副門內部，所述識別裝置兩側中部均固定連接有固定片，所述固定片后部均固定安裝有卡塊。本技術在使用時，用戶通過卡扣組件控制防護蓋的打開與閉合，提高門禁系統的耐久性，防護蓋能夠保護識別裝置免受外部環境的影響，如風吹、日曬、雨淋等自然因素，以及人為因素如惡意破壞或涂鴉，這樣可以更加全面地保護識別裝置，降低維修和更換的頻率，且便于清潔和維護。

技術研發人員：蘇清
受保護的技術使用者：蘇清
技術研發日：20240703
技術公布日：2025/4/28
