本發明涉及智能交通技術領域，特別是涉及一種人車避撞方法及裝置。

背景技術：

隨著通信技術以及智能交通技術的發展，致力于解決行人安全的方案層出不窮，主要的研究成果多基于人車通信。

具體的，目前常采用以下兩種方案進行人車避撞：

(1)基于攝像頭檢測行人的方案

這種方案的發展相對完善，但通常受到天氣條件、障礙物遮擋等客觀環境的約束，容易造成不準確的結果，而且涉及到硬件設施的改進，會增加成本。

(2)基于人車直接通信的方案

這種方案通常采用標準化協議IEEE 802.11p，且行人的手持終端需要專門的芯片支持，而當前廣泛使用的手機并不能實現這一功能。此外，相應的頻段雖然在歐洲和美國已經正式授權，但中國尚未批準其用于車聯網業務，短時間內無法得到普及投入應用。

所以，急需一種無需增加額外硬件成本，能夠利用現有的通信手段進行人車避撞的方法。

技術實現要素：

本發明的目的在于提供一種人車避撞方法及裝置，用于解決現有技術中的人車避撞方法易受到硬件和通信條件制約的技術問題，能夠在不增加額外硬件成本的前提下，利用現有的通信手段進行人車避撞。

為了實現上述的目的，本發明提供一種人車避撞方法，用于一中心服務平臺，包括：

確定待分析的目標區域；

根據所述目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人，形成行人集合；

根據所述目標區域的位置信息和車輛運動信息，篩選出預計將進入所述目標區域的目標車輛，形成車輛集合；

對來自所述行人集合中的待分析行人和來自所述車輛集合的待分析車輛進行沖突分析，判斷是否存在碰撞可能；

在得到存在碰撞可能的分析結果時，向所述待分析行人和/或待分析車輛發送預警信息。

優選的，所述根據所述目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人的步驟之前還包括：

獲取目標路段上行人的位置信息序列；

刪除所述位置信息序列中的錯誤位置信息，得到有效位置信息序列，其中，所述錯誤位置信息的第一位置點與和所述錯誤位置信息相鄰的位置信息的第二位置點之間的距離大于一預設閾值；

根據所述有效位置信息序列，確定出目標路段上行人的行人運動信息。

優選的，所述待分析行人滿足以下條件：由所述待分析行人的加速度信息確定的行人運動方向，是預計將進入所述目標區域。

優選的，所述待分析車輛是滿足以下任一預設判別標準的危險車輛：(1)車輛的型號是大貨車、大客車以及運輸危險化學品、煙花爆竹、民用爆炸物品的道路專用車輛；(2)上年度違章扣分超過預設值的車輛；(3)在距目標區域一定距離時，沒有采取減速行為的車輛。

優選的，所述對來自所述行人集合中的待分析行人和來自所述車輛集合的待分析車輛進行沖突分析，判斷是否存在碰撞可能的步驟包括：

確定所述待分析行人和待分析車輛在所述目標區域的潛在沖突區域；

計算在不同時刻，所述待分析行人和待分析車輛以各自速度抵達所述潛在沖突區域的時間差，得到時間差序列；

判斷所述時間差序列中的時間差是否落入危險區間內；

根據所述時間差序列中的時間差連續落入危險區間內的情況，確定所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的風險等級，其中，連續 落入危險區間內的時間差越多，風險等級越高，發生碰撞的可能性越高。

優選的，所述向所述待分析行人和/或待分析車輛發送預警信息的步驟包括：

根據所述風險等級，向所述待分析行人和/或待分析車輛發送預警信息，其中，所述風險等級越高，所述預警信息的提示效果越顯著。

本發明還提供一種人車避撞裝置，用于一中心服務平臺，包括：

第一確定模塊，用于確定待分析的目標區域；

第一篩選模塊，用于根據所述目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人，形成行人集合；

第二篩選模塊，用于根據所述目標區域的位置信息和車輛運動信息，篩選出預計將進入所述目標區域的目標車輛，形成車輛集合；

分析模塊，用于對來自所述行人集合中的待分析行人和來自所述車輛集合的待分析車輛進行沖突分析，判斷是否存在碰撞可能；

發送模塊，用于在得到存在碰撞可能的分析結果時，向所述待分析行人和/或待分析車輛發送預警信息。

優選的，所述人車避撞裝置還包括：

第一獲取模塊，用于獲取目標路段上行人的位置信息序列；

刪除模塊，用于刪除所述位置信息序列中的錯誤位置信息，得到有效位置信息序列，其中，所述錯誤位置信息的第一位置點與和所述錯誤位置信息相鄰的位置信息的第二位置點之間的距離大于一預設閾值；

第二確定模塊，用于根據所述有效位置信息序列，確定出目標路段上行人的行人運動信息。

優選的，所述待分析行人滿足以下條件：由所述待分析行人的加速度信息確定的行人運動方向，是預計將進入所述目標區域。

優選的，所述待分析車輛是滿足以下任一預設判別標準的危險車輛：(1)車輛的型號是大貨車、大客車以及運輸危險化學品、煙花爆竹、民用爆炸物品的道路專用車輛；(2)上年度違章扣分超過預設值的車輛；(3)在距目標區域一定距離時，沒有采取減速行為的車輛。

優選的，所述分析模塊包括：

第一確定子模塊，用于確定所述待分析行人和待分析車輛在所述目標區域的潛在沖突區域；

計算模塊，用于計算在不同時刻，所述待分析行人和待分析車輛以各自速度抵達所述潛在沖突區域的時間差，得到時間差序列；

判斷模塊，用于判斷所述時間差序列中的時間差是否落入危險區間內；

第二確定子模塊，用于根據所述時間差序列中的時間差連續落入危險區間內的情況，確定所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的風險等級，其中，連續落入危險區間內的時間差越多，風險等級越高，發生碰撞的可能性越高。

優選的，所述發送模塊具體用于根據所述風險等級，向所述目標行人和/或目標車輛發送預警信息，其中，所述風險等級越高，所述預警信息的提示效果越顯著。

通過本發明的上述技術方案，本發明的有益效果在于：

本發明的人車避撞方法，能夠在不增加額外硬件成本的前提下，利用現有的通信手段進行人車避撞；且通過對行人的位置信息序列的預處理，去除冗余數據，有效降低中心服務平臺的數據處理量，提高響應時間。

附圖說明

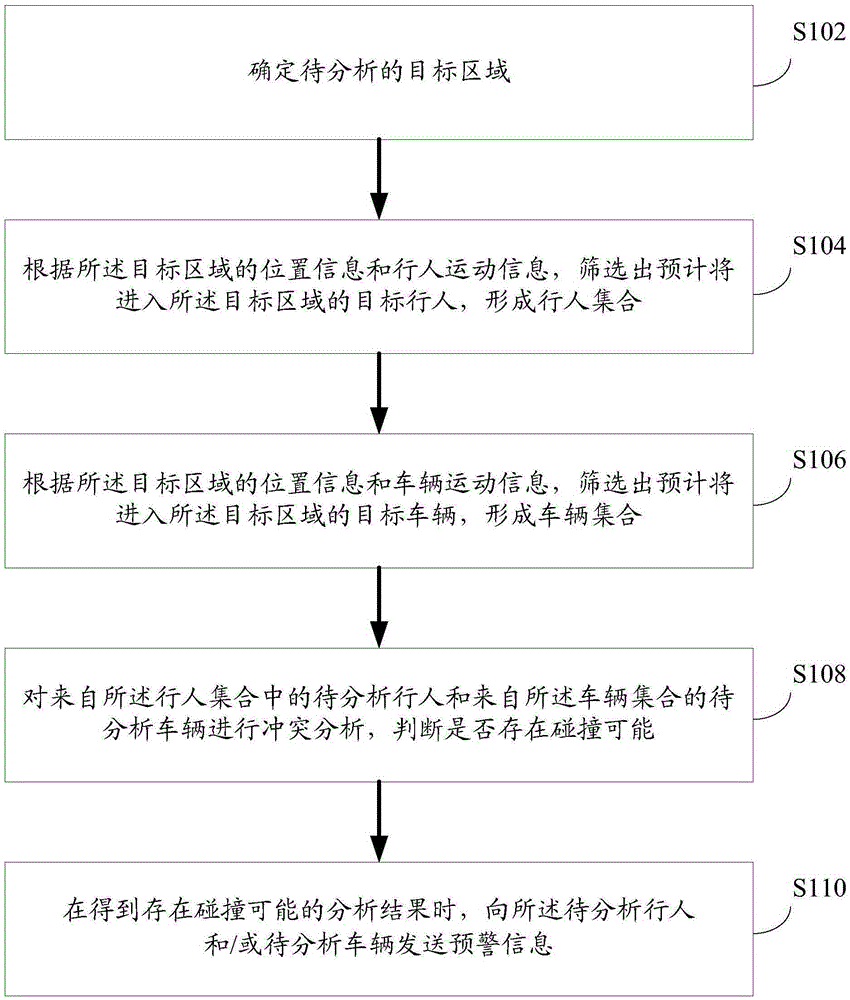

圖1表示本發明實施例的人車避撞方法的流程圖。

圖2表示本發明實施例的人車避撞裝置的結構示意圖。

圖3表示本發明具體實施例的在十字路口處確定潛在沖突區域的示意圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合附圖對具體實施例進行詳細描述。

參見圖1所示，本發明實施例提供一種人車避撞方法，用于一中心服務平臺，包括：

步驟S102：確定待分析的目標區域；

其中，所述待分析的目標區域例如是具有十字路口的區域，或具有丁字路 口的區域，本發明不對其進行限制，只要是可能會發生人車碰撞的交叉路口區域即可。

步驟S104：根據所述目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人，形成行人集合；

實際應用中，只有行人和車輛同時進入同一區域，才有可能發生碰撞。所以，本發明實施例的人車避撞方法中，首先根據目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人，形成行人集合，再對行人集合中的目標行人進行碰撞分析。

具體的，為了確定行人運動信息，本發明實施例中，在步驟S104之前，所述人車避撞方法還包括步驟S1031～步驟S1033，詳述如下。

步驟S1031：獲取目標路段上行人的位置信息序列。

其中，獲取的方式是：中心服務平臺通過移動網絡，獲取目標路段上行人的手持終端，例如手機上報的位置信息。而所述目標路段與所述目標區域的位置對應，是在中心服務平臺中設定的，例如是距目標區域10米的供行人走的路段。

具體的，中心服務平臺可以通過高精度定位系統，借助CORS基準站，采用現有技術中的實時動態碼相位差分技術(Real Time Differential，簡稱RTD)、實時動態控制系統(Real-time kinematic，簡稱RTK)與慣導相結合的定位方式(例如當行人的手持終端的GPS定位功能失效時，可以讀取其內慣性傳感器數據進行定位)，實現對行人的手持終端的定位，以獲取行人的實時位置信息。而且，可以通過設置定位時間間隔，每隔一定的時間進行一次定位，從而獲取同一行人的連續多個時間點的位置信息，即獲取行人的位置信息序列。

而對于行人的位置信息序列的同一性(即屬于同一個人的各位置信息)，可以通過所述行人的手持終端的用戶標識信息，例如國際移動用戶識別碼IMSI、手機號碼等來表征。

步驟S1032：刪除所述位置信息序列中的錯誤位置信息，得到有效位置信息序列，所述錯誤位置信息的第一位置點與和所述錯誤位置信息相鄰的位置信息的第二位置點之間的距離大于一預設閾值。

由于存在定位誤差，并非需要將位置信息序列中所有的位置信息都作為處 理對象，因此，需要對獲取的位置信息序列進行一定的預處理，從而提高定位數據的精準度，降低中心服務平臺處理的數據量。

具體的，在本發明實施例中，可采用改進的閾值檢測法，對所述位置信息序列進行預處理，刪除所述位置信息序列中的錯誤位置信息，得到有效位置信息序列。而所述錯誤位置信息對應的第一位置點與和所述錯誤位置信息相鄰的位置信息對應的第二位置點之間的距離大于一預設閾值。

其中，對所述位置信息序列進行預處理，可采用如下邏輯：

首先，中心服務平臺可以預先根據目標區域的位置信息，以及其附近道路的寬度信息，定義數據篩選范圍，對獲取到的行人的位置信息序列進行簡單的篩選。通常情況下，在目標區域確定后，所述目標區域的位置信息就是固定的，可以直接采用現有地圖提供的位置信息，也可以通過事先測量，手動標記的方式錄入中心服務平臺的數據庫。

而所述數據篩選范圍例如是以目標區域?yàn)橹行牡囊粋€(gè)正方形區域，邊長為大于道路寬度的一個預設數值，這樣，通過電子地圖匹配，中心服務平臺可將獲得的位置信息序列匹配到電子地圖上，確定出落入該數據篩選范圍內的位置點。

再利用閾值檢測法對篩選后的位置信息進行如下處理：

(1)以行人的手持終端的用戶標識為依據，確定每個行人的位置信息序列。再對每個行人的位置信息序列，按照時間先后順序，從初始位置信息開始遍歷，根據閾值檢測法檢驗各位置信息是否為錯誤位置信息，且在遍歷過程中只標記錯誤位置信息的位置點和連續錯誤位置信息的個數n，不對錯誤位置信息做刪除處理。

此處的閾值檢測法例如為：當連續位置信息的位置點之間的距離超過一閾值時，認為存在錯誤位置信息。

舉例來說，行人A的位置信息序列的位置點的排列順序?yàn)?、2、3、4、5。如果1與2之間的距離小于一閾值，則認為2是正確位置點(即2對應的位置信息是正確的)；進而判定3是否正確，如果2與3之間的距離小于該閾值，認為3是正確位置點，如果大于該閾值，認為3是錯誤位置點；在3為錯誤位置點的情況下，判斷4是否正確，如果3與4之間的距離也大于該閾值，則4 很可能是正確位置點，但先判定4為錯誤位置點；在判斷5時，如果4與5之間的距離小于該閾值，則認為5是正確位置點。為了避免上述4的誤判斷情況，當發現有連續的錯誤位置點時，首先標記錯誤位置點，即標記3和4對應的錯誤位置點，并記錄連續錯誤位置信息的個數為n＝2。

(2)在發現了(1)中存在連續的錯誤位置信息時，將(1)中記錄的連續錯誤位置信息的個數為n與連續錯誤位置信息的最大可能個數N進行比較。當n>N時，認為標記為錯誤位置點的位置信息確實為錯誤位置信息，對其做刪除處理；當n≤N時，認為標記為錯誤位置點中的第一個位置點對應的位置信息為錯誤位置信息，予以刪除，而第二個位置點對應的位置信息不是錯誤位置信息，不進行處理，進而以第二個位置點為依據進行后續位置點的判斷。

步驟S1033：根據所述有效位置信息序列，確定出目標路段上行人的行人運動信息。

在進行了步驟S1032的預處理后，每個行人的有效位置信息序列具體是按照時間先后順序的位置信息，構成所述行人的運動軌跡。而從行人的運動軌跡中，就可確定出目標路段上行人的行人運動信息，例如行人的運動方向、行人的運動速度等。

步驟S106：根據所述目標區域的位置信息和車輛運動信息，篩選出預計將進入所述目標區域的目標車輛，形成車輛集合。

其中，所述車輛運動信息在實際應用中，可由車輛上的采集裝置以一定的采樣頻率(如1s)獲取后，上報給中心服務平臺。具體地，車輛上一般安裝有全球定位系統GPS、車載診斷系統OBD、加速度傳感器G-Sensor等。在車輛行駛過程中，通過GPS、OBD以及G-Sensor，可獲取到車輛的車輛運動信息，如位置、車速、加速度、俯仰角、轉向角等，并傳遞到信息采集模塊，進而，上傳至中心服務平臺。

這樣，通過車輛運動信息，可確定相應車輛的行進方向，進而篩選出預計將進入目標區域的目標車輛，形成車輛集合。

需要說明的是，目標范圍內的車輛都可通過上述過程將自身的運動信息上傳至中心服務平臺。而所述目標范圍例如是距目標區域500米的范圍，由中心服務平臺預設，本發明不對其進行限制。

步驟S108：對來自所述行人集合中的待分析行人和來自所述車輛集合的待分析車輛進行沖突分析，判斷是否存在碰撞可能。

由于存在定位誤差，通過步驟S104篩選出的目標行人，也就是通過位置信息序列確定出預計將進入目標區域的目標行人，在距所述目標區域較近時，可能具有遠離所述目標區域的加速度。即實際上，這部分目標行人是遠離目標區域，并非預計將進入所述目標區域。

所以，在本發明具體實施例中，要進行沖突分析的待分析行人可滿足以下條件：由所述待分析行人的加速度信息確定的行人運動方向，是預計將進入所述目標區域。

其中，所述加速度信息例如是中心服務平臺通過行人的手持終端的加速度傳感器獲取的，以與位置信息序列相結合，確定行人運動方向。

本發明實施例中，要進行沖突分析的待分析車輛是滿足以下任一預設判別標準的危險車輛：(1)車輛的型號是大貨車、大客車以及運輸危險化學品、煙花爆竹、民用爆炸物品的道路專用車輛；(2)上年度違章扣分超過預設值的車輛；(3)在距目標區域一定距離時，沒有采取減速行為的車輛。

其中，車輛的屬性信息例如車輛的型號、車頭寬度和上年度違章扣分情況，可以預先存儲于中心服務平臺，例如存儲在屬性文件或硬件模塊中，供后續使用。

具體的，所述步驟S108的沖突分析包括以下步驟：

步驟S1081：確定所述待分析行人和待分析車輛在所述目標區域的潛在沖突區域。

其中，所述潛在沖突區域是待分析行人和待分析車輛在目標區域可能會發生碰撞的區域，一般處于斑馬線等位置。

例如，目標區域是十字路口，潛在沖突區域?yàn)閳A形，而圓心為待分析車輛行駛方向與待分析行人過街方向的交點，半徑為待分析車輛的車頭寬度。具體地，待分析車輛行駛方向可根據待分析車輛的歷史位置軌跡及所處車道得出，待分析行人過街方向可根據待分析行人所在的位置判斷。

參見圖3所示，待分析行人處于安全島I1，則其過街方向?yàn)閺腎1到I2，或從I1到I4。而待分析車輛位于左轉車道，行駛方向?yàn)樽员毕蛭?，則相應的 潛在沖突區域，就如圖3中A區域或B區域所示。

步驟S1082：計算在不同時刻，所述待分析行人和待分析車輛以各自速度抵達所述潛在沖突區域的時間差，得到時間差序列。

具體的，本發明采用基于沖突時間差(Time difference to collision，TDTC)的安全評價模型進行沖突分析。而沖突時間差(TDTC，可簡稱為時間差)的定義如下：假定從t時刻起行人和車輛的速度和方向保持不變，則t時刻的TDTC值為行人抵達潛在沖突區域的時間減去車輛抵達潛在沖突區域的時間。

步驟S1083：判斷所述時間差序列中的時間差是否落入危險區間內。

其中，如果時間差落入危險區間內，則待分析行人和待分析車輛可能會發生碰撞，否則，不會發生碰撞。

步驟S1084：根據所述時間差序列中的時間差連續落入危險區間內的情況，確定所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的風險等級，其中，連續落入危險區間內的時間差越多，風險等級越高，發生碰撞的可能性越高。

具體的，如果所述時間差序列中的時間差一直落入危險區間內，則所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的風險一直存在，風險等級高；如果所述時間差序列中的時間差一直落入危險區間外，則所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的可能性很小，風險等級低，其它情況下，風險等級為中等。

舉例來說，本發明具體實施例中的安全評價模型(評價函數)可如下所述：

其中的參數說明如下：

i為針對同一對待分析對象(即待分析行人和待分析車輛)在不同時刻計算得出TDTC值的序號；

q_TDTC(t_i)為t_i時刻的TDTC值；

[t_L,t_R)為危險區間，若TDTC值落入此區間，則認為待分析行人和待分析車輛在潛在沖突區域可能會發生碰撞，是危險的；

x_i為定義的中間參數，等于0或1，0表示安全，1表示危險；

S_i為對多個時刻的x_i值進行統計分析值。

根據上述的安全評價模型進行沖突分析的邏輯如下：

S_i＝1：每個檢測時刻的x_i均為0，即TDTC值在每個檢測時刻均落入危險區間外，則認為沖突是相對安全的，風險等級為A；

S_i＝2：開始檢測時刻的x_i有等于1的情況，后續檢測時刻的x_i均為0，即TDTC值開始落入危險區間內，后續均落在危險區間外，這說明待分析行人或待分析車輛可能已發現對方，并產生了避讓行為，則認為碰撞存在潛在的危險，風險等級為B；

S_i＝3：每個檢測時刻的x_i均為1，即TDTC值持續的落入危險區間內，這很可能是待分析行人和待分析車輛之間沒有避讓行為，或是避讓行為不夠迅速及時，則認為碰撞的可能性一直存在，行人是危險的，風險等級為C。

這樣，處于風險等級B或C的待分析行人和待分析車輛，在潛在沖突區域發生碰撞的可能性很高。

步驟S110：在得到存在碰撞可能的分析結果時，向所述待分析行人和/或待分析車輛發送預警信息。

其中，發送預警信息例如是向待分析行人的手機、智能手表等手持終端發送通知消息、或發送控制信號使其產生振動、蜂鳴等多種形式的預警聲音，以提示行人；和/或向車載終端發送控制信號產生聲音預警、或在車輛的抬頭顯示儀中顯示行人位置等，以提示相應車輛的駕駛者。

本發明實施例中，所述步驟S110包括：

根據所述風險等級，向所述待分析行人和/或待分析車輛發送預警信息，其中，所述風險等級越高，所述預警信息的提示效果越顯著。

例如，中心服務平臺對待分析行人E和待分析車輛F進行沖突分析，如果確定出E和F在潛在沖突區域發生碰撞的風險等級為A，就可向E的手機發送控制信號使其產生振動，以提示行人E；如果確定出E和F在潛在沖突區 域發生碰撞的風險等級為B，就可向E的手機發送控制信號使其產生蜂鳴，加強對行人E的提示效果；如果確定出E和F在潛在沖突區域發生碰撞的風險等級為C，就可向E的手機發送控制信號使其產生蜂鳴，同時在F的抬頭顯示儀中顯示E的位置，以同時提示行人E和車輛F的駕駛者。

本發明實施例的人車避撞方法，能夠在不增加額外硬件成本的前提下，利用現有的通信手段進行人車避撞；且通過對行人的位置信息序列的預處理，去除冗余數據，有效降低中心服務平臺的數據處理量，提高響應時間。

參見圖2所示，本發明實施例提供一種人車避撞裝置，用于一中心服務平臺，包括：

第一確定模塊21，用于確定待分析的目標區域；

第一篩選模塊22，用于根據所述目標區域的位置信息和行人運動信息，篩選出預計將進入所述目標區域的目標行人，形成行人集合；

第二篩選模塊23，用于根據所述目標區域的位置信息和車輛運動信息，篩選出預計將進入所述目標區域的目標車輛，形成車輛集合；

分析模塊24，用于對來自所述行人集合中的待分析行人和來自所述車輛集合的待分析車輛進行沖突分析，判斷是否存在碰撞可能；

發送模塊25，用于在得到存在碰撞可能的分析結果時，向所述待分析行人和/或待分析車輛發送預警信息。

具體的，所述人車避撞裝置還包括：

第一獲取模塊，用于獲取目標路段上行人的位置信息序列；

刪除模塊，用于刪除所述位置信息序列中的錯誤位置信息，得到有效位置信息序列，其中，所述錯誤位置信息的第一位置點與和所述錯誤位置信息相鄰的位置信息的第二位置點之間的距離大于一預設閾值；

第二確定模塊，用于根據所述有效位置信息序列，確定出目標路段上行人的行人運動信息。

優選的，所述待分析行人滿足以下條件：由所述待分析行人的加速度信息確定的行人運動方向，是預計將進入所述目標區域。

優選的，所述待分析車輛是滿足以下任一預設判別標準的危險車輛：(1)車輛的型號是大貨車、大客車以及運輸危險化學品、煙花爆竹、民用爆炸物品 的道路專用車輛；(2)上年度違章扣分超過預設值的車輛；(3)在距目標區域一定距離時，沒有采取減速行為的車輛。

所述分析模塊包括：

第一確定子模塊，用于確定所述待分析行人和待分析車輛在所述目標區域的潛在沖突區域；

計算模塊，用于計算在不同時刻，所述待分析行人和待分析車輛以各自速度抵達所述潛在沖突區域的時間差，得到時間差序列；

判斷模塊，用于判斷所述時間差序列中的時間差是否落入危險區間內；

第二確定子模塊，用于根據所述時間差序列中的時間差連續落入危險區間內的情況，確定所述待分析行人和待分析車輛在所述潛在沖突區域發生碰撞的風險等級，其中，連續落入危險區間內的時間差越多，風險等級越高，發生碰撞的可能性越高。

所述發送模塊具體用于根據所述風險等級，向所述目標行人和/或目標車輛發送預警信息，其中，所述風險等級越高，所述預警信息的提示效果越顯著。

本發明實施例的人車避撞裝置，能夠在不增加額外硬件成本的前提下，利用現有的通信手段進行人車避撞；且通過對行人的位置信息序列的預處理，去除冗余數據，有效降低中心服務平臺的數據處理量，提高響應時間。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
