本發明涉及一種用于檢測心臟驟停的呼救裝置及其急救方法，屬于人體監測技術領域。

背景技術：

猝死是人類最嚴重的疾病之一，由于其發病突然，并且如無及時搶救發病者會極快的死亡。目前絕大多數的猝死源于心臟驟停，國外文獻報道40％的心臟驟停沒有被發現或發生在睡眠中。根據美國及我國資料，死于院外或家中者占72％～80％。我國另有文獻報道，87.7％的猝死是發生在醫院外。在院外發病就意味著發病后患者無法及時得到醫療專業人員的急救，同時大眾的心肺復蘇技能也十分匱乏。這就是猝死發生率如此之高的重要原因之一。另外有研究表明在有心臟疾病的人其發生心臟停博的概率要遠遠大于無心臟疾病的人；因此如何在人們發生心臟停搏時可使周圍人及時發現并進行心肺復蘇技能進行急救，成為目前本行業亟需解決的問題。

技術實現要素：

針對上述現有技術存在的問題，本發明提供一種用于檢測心臟驟停的呼救裝置及其急救方法，能在使用者發生心臟驟停時可監測到并發出呼叫音使周圍人知曉進行急救，如周圍人不清楚如何進行人工心肺復蘇，可通過視頻進行引導操作；另外同時可將使用者的位置信息通過短信發給預設的被通知人，使其及時趕到目的地也可及時撥打急救中心電話確定急救位置。

為了實現上述目的，本發明采用的技術方案是：一種用于檢測心臟驟停的呼救裝置，包括殼體、固定帶、脈搏傳感器、控制裝置、觸摸顯示屏、按鍵組、USB接口、揚聲器、4G通訊模塊和定位模塊，殼體設置在固定帶的一側面，固定帶的兩端設置粘扣；觸摸顯示屏、按鍵組及揚聲器設置在殼體外表面，USB接口設置在殼體側部，脈搏傳感器設置在固定帶另一側面，控制裝置、4G通訊模塊和定位模塊設置在殼體內；

所述控制裝置與按鍵組、USB接口、脈搏傳感器、觸摸顯示屏、揚聲器、4G通訊模塊和定位模塊連接。

進一步，所述控制裝置為單片機。

進一步，所述按鍵組由啟動/關閉鍵和急救教程鍵組成。

進一步，所述定位模塊為北斗導航模塊。

一種利用上述呼救裝置的急救方法，具體步驟為：

A、通過USB接口將人工心肺復蘇的教程視頻和急救呼叫音頻傳送到控制裝置進行存儲，同時通過觸摸顯示屏預設被通知人的手機號碼；

B、通過固定帶及粘扣將殼體固定在使用者的腕部且使脈搏傳感器貼在腕部的動脈處；

C、通過啟動/關閉鍵使脈搏傳感器和定位模塊開始工作，脈搏傳感器實時將檢測的心率值傳遞給控制裝置，控制裝置進行分析處理，若檢測的心率值大于零，則此時控制裝置不讀取定位模塊的定位數據同時揚聲器不發聲；若檢測的心率值等于零，則控制裝置讀取此時定位模塊中的定位信息，并通過4G通訊模塊將定位信息以短信的形式發送到預設被通知人的手機號碼，同時控制裝置調取存儲的急救呼叫音頻傳遞給揚聲器進行播放；

D、被通知人收到短信后可及時知曉使用者當前位置盡快趕到目的地及撥打電話告知急救中心使用者當前位置，同時揚聲器的急救呼叫聲，使用者周圍人員可知曉使用者當前情況，及時進行施救；

E、若周圍人員不清楚人工心肺復蘇的流程，可按下按鍵組中急救教程鍵，此時控制裝置控制揚聲器停止急救呼叫音頻的播放，調取人工心肺復蘇的教程視頻，并通過觸摸顯示屏和揚聲器將畫面及聲音播放出來；

F、周圍施救人員可按照視頻內容，同步對使用者進行人工心肺復蘇，直至被通知人或急救中心人員趕到，完成整個急救過程。

與現有技術相比，本發明采用殼體、固定帶、脈搏傳感器、控制裝置、觸摸顯示屏、按鍵組、USB接口、揚聲器、4G通訊模塊和定位模塊相結合的方式，佩戴后能在使用者發生心臟驟停時可監測到并發出呼叫音使周圍人知曉進行急救，如周圍人不清楚如何進行人工心肺復蘇，可通過視頻進行引導操作；另外同時可將使用者的位置信息通過短信發給預設的被通知人，使其及時趕到目的地也可及時撥打急救中心電話確定急救位置。

附圖說明

圖1是本發明的結構示意圖；

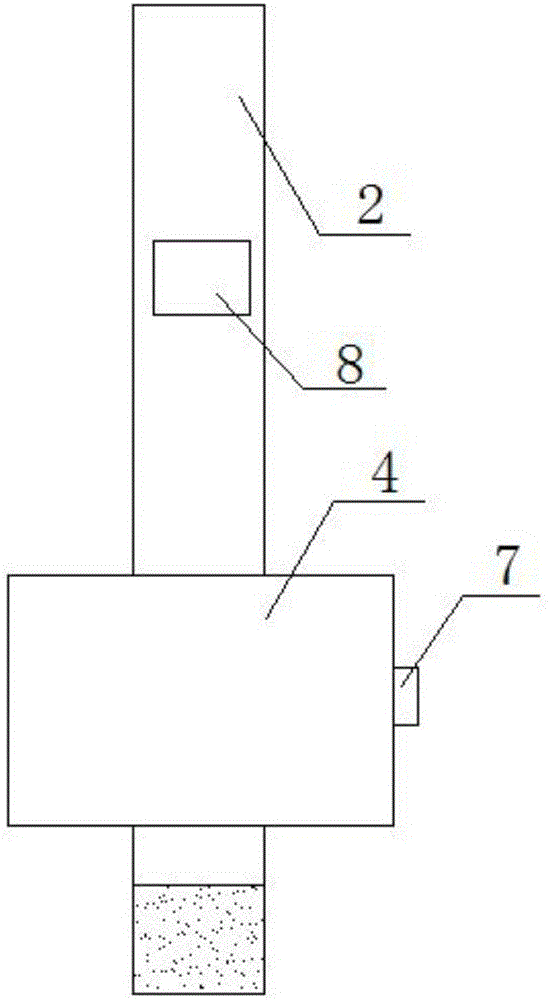

圖2是圖1的后視圖；

圖3是本發明的電原理框圖。

圖中：1、粘扣，2、固定帶，3、觸摸顯示屏，4、殼體，5、按鍵組，6、揚聲器，7、USB接口，8、脈搏傳感器。

具體實施方式

下面將對本發明作進一步說明。

如圖1至圖3所示，一種用于檢測心臟驟停的呼救裝置，包括殼體4、固定帶2、脈搏傳感器8、控制裝置、觸摸顯示屏3、按鍵組5、USB接口7、揚聲器6、4G通訊模塊和定位模塊，殼體4設置在固定帶2的一側面，固定帶2的兩端設置粘扣1；觸摸顯示屏3、按鍵組5及揚聲器6設置在殼體4外表面，USB接口7設置在殼體4側部，脈搏傳感器8設置在固定帶2另一側面，控制裝置、4G通訊模塊和定位模塊設置在殼體4內；

所述控制裝置與按鍵組5、USB接口7、脈搏傳感器8、觸摸顯示屏3、揚聲器6、4G通訊模塊和定位模塊連接。

進一步，所述控制裝置為單片機。

進一步，所述按鍵組5由啟動/關閉鍵和急救教程鍵組成。

進一步，所述定位模塊為北斗導航模塊。

一種利用上述呼救裝置的急救方法，具體步驟為：

A、通過USB接口7將人工心肺復蘇的教程視頻和急救呼叫音頻傳送到控制裝置進行存儲，同時通過觸摸顯示屏預設被通知人的手機號碼；

B、通過固定帶2及粘扣1將殼體4固定在使用者的腕部且使脈搏傳感器8貼在腕部的動脈處；

C、通過啟動/關閉鍵使脈搏傳感器8和定位模塊開始工作，脈搏傳感器8實時將檢測的心率值傳遞給控制裝置，控制裝置進行分析處理，若檢測的心率值大于零，則此時控制裝置不讀取定位模塊的定位數據同時揚聲器6不發聲；若檢測的心率值等于零，則控制裝置讀取此時定位模塊中的定位信息，并通過4G通訊模塊將定位信息以短信的形式發送到預設被通知人的手機號碼，同時控制裝置調取存儲的急救呼叫音頻傳遞給揚聲器6進行播放；

D、被通知人收到短信后可及時知曉使用者當前位置盡快趕到目的地及撥打電話告知急救中心使用者當前位置，同時揚聲器6的急救呼叫聲，使用者周圍人員可知曉使用者當前情況，及時進行施救；

E、若周圍人員不清楚人工心肺復蘇的流程，可按下按鍵組5中急救教程鍵，此時控制裝置控制揚聲器6停止急救呼叫音頻的播放，調取人工心肺復蘇的教程視頻，并通過觸摸顯示屏3和揚聲器6將畫面及聲音播放出來；

F、周圍施救人員可按照視頻內容，同步對使用者進行人工心肺復蘇，直至被通知人或急救中心人員趕到，完成整個急救過程。
