本發明涉及內科臨床醫用器具領域，具體為一種內科臨床用急救呼吸裝置。

背景技術：

目前，內科臨床治療過程中，病人在一些特殊的內科疾病下會變得難以呼吸，甚至有窒息的危險，對于該種情況所采取的方式基本是通過呼吸機來預防，目前的呼吸機一般是通過病人自助呼吸時吸氣動作產生胸腔負壓，肺被動擴張出現肺泡和起到負壓，從而構成了氣道口與肺泡之間的壓力差而完成吸氣，吸氣后胸廓及肺彈性回縮，產生相反的壓力差來完成呼氣，對于自主呼吸困難的患者，一般的呼吸機不能起到輔助呼吸的目的；且呼吸機中導入的外部空氣中往往存在各種污染物或病菌，對處在身體抵抗力較差狀態下的患者是極其不好的，不利于患者病情的快速康復；另外，在患者病情重危時，患者往往會喪失意識，傳統的呼吸機也不能進行人工呼吸急救，操作使用不方便。

技術實現要素：

本發明的目的在于提供一種結構設計合理，能夠有效控制氧氣流量和患者的呼吸量，搶救效果好，降低空氣污染物對患者侵害的內科臨床用急救呼吸裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種內科臨床用急救呼吸裝置，包括手柄套、中間管體和急救口罩，所述急救口罩包括罩體、口腔插管和安裝座，所述罩體的凸起處頂部密封設置有貫穿罩體壁且中間貫通的安裝座，所述安裝座底部連接有底部扁平的口腔插管，所述安裝座頂部與三通管體的底部開口連通，所述中間管體左端安裝有管體連接頭，所述管體連接頭通過軟管與三通管體的側部開口連通，管體連接頭上設置有單向閥，所述三通管體的頂部開口套裝有排氣機構，所述排氣機構上設置有廢氣出口，排氣機構內設置有用于連通廢氣出口和三通管體的氣體調節閥，所述氣體調節閥頂部通過控制管路與中間管體內部連通，所述中間管體右端安裝有管體安裝座，所述管體安裝座上套裝有手柄套，位于手柄套內的管體安裝座上安裝有進氣閥和調節閥，所述進氣閥的進口端連接有穿出手柄套用于連接氧氣瓶的氧氣接管，所述進氣閥的出口端連接有伸入中間管體內部的氧氣噴頭，所述調節閥的進口端連接有穿出手柄套用于連通大氣的空氣接管，所述調節閥的出口端連接有伸入中間管體內部的空氣導管。

優選的，所述排氣機構包括管頂蓋和用于封堵三通管體頂部開口的膜片，所述膜片與管頂蓋上端內壁圍成控制腔，膜片、三通管體頂部外壁與管頂蓋下端內壁圍成排氣腔，所述廢氣出口開設在管頂蓋下端側壁上，并與排氣腔連通，所述控制腔通過控制管路與中間管體內部連通，膜片能夠根據控制腔與三通管體內部的氣壓變化而選擇性地與三通管體頂部開口抵觸或分離，即形成氣體調節閥。

優選的，所述手柄套內設置有充電電池和控制處理器，所述控制處理器的信號端分別與進氣閥和調節閥連接。

優選的，所述三通管體上安裝有伸入三通管體內部的采集探頭，采集探頭通過信號線與控制處理器連接。

優選的，所述手柄套通過旋轉座連接有信息顯示屏，信息顯示屏的信號端與控制處理器連接。

優選的，所述采集探頭包括氧氣濃度檢測傳感器、氣流速度檢測傳感器和氣流壓力檢測傳感器。

優選的，所述空氣接管內設置有空氣單向閥，空氣接管上連接有用于凈化空氣的空氣凈化筒。所述空氣凈化筒包括凈化筒殼，所述凈化筒殼的上、下端分別開設有與大氣連通的進口端和與空氣接管連接的出口端，所述凈化筒殼內從進口端到出口端依次設置有硅膠干燥層、聚酯吸附層和泡沫海綿層。

優選的，所述罩體前端邊緣設置有與人體鼻梁相吻合的凹?jí)嚎?，所述罩體周邊的內沿固定有硅膠密封環。

與現有技術相比，本發明的有益效果是：通過調節閥可以合理調節輸入氧氣的濃度大小，氧氣濃度調節操作十分方便；通過進氣閥不僅能夠調節進入的氧氣流量，還能間接控制三通管體的廢氣排出，在完成患者吸氣和呼氣的同時，能夠精確控制患者的呼吸量，有效避免患者肺泡早期閉合，使得肺泡擴張，功能殘氣量增加，改善通氣和氧合；在進行人工呼吸急救時，可以先通入氧氣，使得患者肺泡擴張，完成吸氣，然后，直接拔掉管頂蓋，使得肺泡復原，完成呼氣，如此反復操作，即可完成人工呼吸，有效避免醫患之間的口對口的接觸，防止交叉感染；在搶救時，底部扁平的口腔插管能夠方便打開重?；颊呔o閉的牙口；口腔插管插入后，醫生只需要一只手按壓口罩即可，凹?jí)嚎谀軌驅⒒颊弑强追舛?，硅膠密封環能夠保證良好地密封效果，另一只手可以進行心胸按壓或其他操作，有助于提高搶救效果；空氣接管上連接的空氣凈化筒能夠有效地對空氣進行過濾凈化，減少了空氣中的污染物對患者身體的侵害。本發明結構設計合理，能夠有效控制氧氣流量和患者的呼吸量，無需采用口對口的方式進行人工呼吸搶救，搶救效果好，大大降低了空氣污染物對患者的侵害。

附圖說明

圖1為一種內科臨床用急救呼吸裝置的結構示意圖；

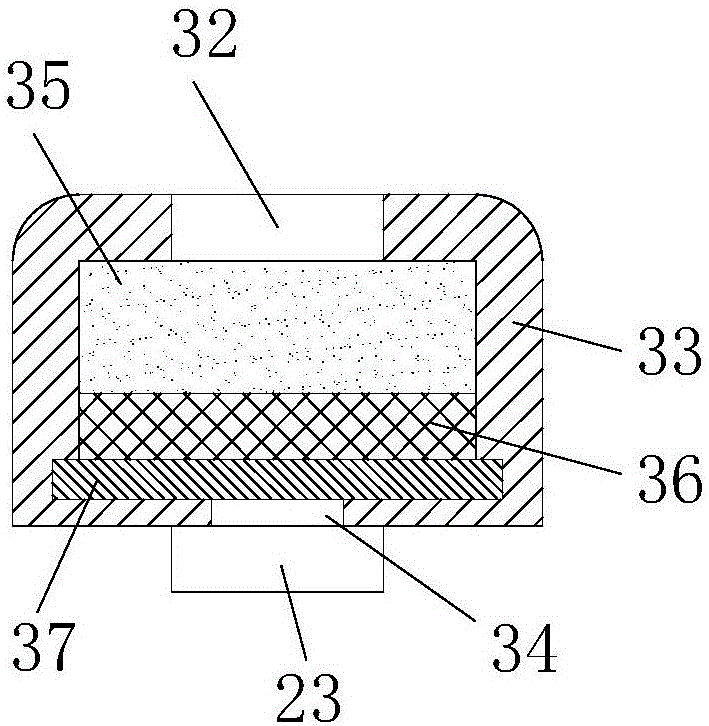

圖2為一種內科臨床用急救呼吸裝置中空氣凈化筒的結構示意圖。

圖中：1-罩體，2-凹?jí)嚎冢?-硅膠密封環，4-口腔插管，5-安裝座，6-三通管體，7-側部開口，8-廢氣出口，9-排氣腔，10-控制腔，11-管頂蓋，12-膜片，13-軟管，14-單向閥，15-控制管路，16-管體連接頭，17-中間管體，18-空氣導管，19-氧氣噴頭，20-進氣閥，21-氧氣接管，22-管體安裝座，23-空氣接管，24-空氣凈化筒，25-調節閥，26-控制處理器，27-充電接口，28-手柄套，29-控制處理器，30-信息顯示屏，31-采集探頭，32-進口端，33-凈化筒殼，34-出口端，35-硅膠干燥層，36-聚酯吸附層，37-泡沫海綿層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～2，本發明提供一種技術方案：一種內科臨床用急救呼吸裝置，包括手柄套28、中間管體17和急救口罩，所述急救口罩包括罩體1、口腔插管4和安裝座5，所述罩體1的凸起處頂部密封設置有貫穿罩體1壁且中間貫通的安裝座5，所述安裝座5底部連接有底部扁平的口腔插管4，所述安裝座5頂部與三通管體6的底部開口連通，所述中間管體17左端安裝有管體連接頭16，所述管體連接頭16通過軟管13與三通管體6的側部開口連通，管體連接頭16上設置有單向閥14，單向閥14用于在患者吸氣時打開，使得氧氣能順利進入患者體內；在患者呼氣時關閉，使得患者呼出的廢氣不會進入中間管體17內；

所述三通管體6的頂部開口套裝有排氣機構，所述排氣機構上設置有廢氣出口8，排氣機構內設置有用于連通廢氣出口8和三通管體6的氣體調節閥，所述氣體調節閥頂部通過控制管路15與中間管體17內部連通，所述中間管體17右端安裝有管體安裝座22，所述管體安裝座22上套裝有手柄套28，位于手柄套28內的管體安裝座22上安裝有進氣閥20和調節閥25，所述進氣閥20的進口端連接有穿出手柄套28用于連接氧氣瓶的氧氣接管21，所述進氣閥20的出口端連接有伸入中間管體17內部的氧氣噴頭19，進氣閥20用于調節氧氣噴頭19噴出的氧氣流量；所述調節閥25的進口端連接有穿出手柄套28用于連通大氣的空氣接管23，所述調節閥25的出口端連接有伸入中間管體17內部的空氣導管18。

所述排氣機構包括管頂蓋11和用于封堵三通管體6頂部開口的膜片12，所述膜片12與管頂蓋11上端內壁圍成控制腔10，膜片12、三通管體6頂部外壁與管頂蓋11下端內壁圍成排氣腔9，所述廢氣出口8開設在管頂蓋11下端側壁上，并與排氣腔9連通，所述控制腔10通過控制管路15與中間管體17內部連通，膜片12能夠根據控制腔10與三通管體6內部的氣壓變化而選擇性地與三通管體6頂部開口抵觸或分離，即形成氣體調節閥。具體使用時，當三通管體6內部的氣壓大于控制腔10內的氣壓時，膜片12與三通管體6頂部開口分離，三通管體6內的廢氣能夠進入排氣腔9內，最終從廢氣出口8排出；當三通管體6內的氣壓小于控制腔10內的氣壓時，膜片12將三通管體6頂部開口封堵，阻止三通管體6內的氣體進入排氣腔9內。

患者在正常吸氣時，由氧氣噴頭19向中間管體17內部導入一定氧氣，中間管體17內部靠近空氣導管18處會形成負壓，使得空氣接管23導入部分空氣，通過控制調節閥25的開口大小，即可調節吸入空氣的量，進而調節控制患者吸入的氧氣濃度；中間管體17內部的部分氣體會從控制管路15進入控制腔10，使得膜片12封堵三通管體6頂部開口，中間管體17內的氧氣經過三通管體6的側部開口7和口腔插管4進入患者肺部，完成吸氣；在呼氣時，減小進或關閉進氣閥，控制腔10內氣壓減小，膜片12與三通管體6頂部開口分離，患者呼出的廢氣進入排氣腔9，最終從廢氣出口8排出。

所述手柄套28內設置有充電電池29和控制處理器26，所述控制處理器26的信號端分別與進氣閥20和調節閥25連接，手柄套28的外壁上還設置有與充電電池29連接的充電接口27，方便給設備進行充電；通過控制處理器26來控制調節進氣閥20和調節閥25，操作使用方便。

所述三通管體6上安裝有伸入三通管體6內部的采集探頭31，采集探頭31通過信號線與控制處理器26連接。

所述手柄套28通過旋轉座連接有信息顯示屏30，信息顯示屏30的信號端與控制處理器29連接，通過信息顯示屏30可以更加直觀地觀測各種數據信息。

所述采集探頭31包括氧氣濃度檢測傳感器、氣流速度檢測傳感器和氣流壓力檢測傳感器，可以分別實時監測患者吸入和呼出的氧氣量、氣體流速和氣體壓力大小。

所述空氣接管23內設置有空氣單向閥，空氣接管23上連接有用于凈化空氣的空氣凈化筒24。所述空氣凈化筒24包括凈化筒殼33，所述凈化筒殼33的上、下端分別開設有與大氣連通的進口端32和與空氣接管23連接的出口端34，所述凈化筒殼33內從進口端32到出口端34依次設置有硅膠干燥層35、聚酯吸附層36和泡沫海綿層37，硅膠干燥層35用于吸附空氣中的水分，聚酯吸附層36可以有效過濾空氣中的各類污染物，泡沫海綿層37可以去除空氣中的油霧，進而得到潔凈的空氣，大大降低了空氣中的污染物對患者身體的侵害，有利于患者病情的快速康復。

所述罩體1前端邊緣設置有與人體鼻梁相吻合的凹?jí)嚎?，所述罩體1周邊的內沿固定有硅膠密封環3。

本發明的工作原理是：通過調節閥25可以合理調節輸入氧氣的濃度大小，氧氣濃度調節操作十分方便；通過進氣閥20不僅能夠調節進入的氧氣流量，還能間接控制三通管體6的廢氣排出，在完成患者吸氣和呼氣的同時，能夠精確控制患者的呼吸量，有效避免患者肺泡早期閉合，使得肺泡擴張，功能殘氣量增加，改善通氣和氧合；在進行人工呼吸急救時，可以先通入氧氣，使得患者肺泡擴張，完成吸氣，然后，直接拔掉管頂蓋11，使得肺泡復原，完成呼氣，如此反復操作，即可完成人工呼吸，有效避免醫患之間的口對口的接觸，防止交叉感染；在搶救時，底部扁平的口腔插管4能夠方便打開重?；颊呔o閉的牙口；口腔插管4插入后，醫生只需要一只手按壓罩體1即可，凹?jí)嚎?能夠?qū)⒒颊弑强追舛拢枘z密封環3能夠保證良好地密封效果，另一只手可以進行心胸按壓或其他操作，有助于提高搶救效果；空氣接管23上連接的空氣凈化筒24能夠有效地對空氣進行過濾凈化，減少了空氣中的污染物對患者身體的侵害。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
