本發明涉及醫療器械技術領域，具體為一種心內科胸腔監測急救裝置。

背景技術：

心血管內科患者往往存在呼吸困難，由于心臟不能有力輸血和間接性無節奏輸血的現象，容易造成心律不齊和猝死，在進行心血管患者恢復治療時，需要對患者進行不間斷檢測治療，防止呼吸中斷造成死亡，現有的心內科胸腔監測急救裝置操作繁瑣，使用麻煩，給醫務人員的工作帶來了不便。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種心內科胸腔監測急救裝置，操作簡單，使用方便，給醫務人員的工作提供了方便，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種心內科胸腔監測急救裝置，包括底座，所述底座有兩個，兩個底座左右對稱分布，且底座的頂部通過L型連接桿連接有橫梁，所述橫梁上設有定位裝置，定位裝置的底部安裝有急救裝置，所述橫梁的底部安裝有監測裝置，其中一個底座的頂部焊接有支撐架，支撐架的頂部固定有開源單片機，所述開源單片機的一側安裝有顯示屏，開源單片機的另一側安裝有報警裝置，所述開源單片機分別與顯示屏和外接電源電連接。

作為本發明的一種優選技術方案，所述定位裝置包括滑槽，滑槽分布在橫梁的內側，且滑槽內活動連接有滑塊，所述滑槽的內部一側設有電動伸縮桿，電動伸縮桿的伸縮端與滑塊連接，所述滑塊之間連接有導軌，導軌上活動連接有兩個直線電機，兩個直線電機的底部固定有電動升降桿，所述電動升降桿、直線電機和電動伸縮桿均與開源單片機電連接。

作為本發明的一種優選技術方案，所述急救裝置包括電極板和心臟除顫器，電極板固定在電動升降桿的伸縮端，所述心臟除顫器安裝在另一個底座的頂部，所述電極板與心臟除顫器電連接，心臟除顫器與開源單片機電連接。

作為本發明的一種優選技術方案，所述監測裝置包括軟體支架，軟體支架的端部固定有真空吸盤，所述真空吸盤的內部安裝有數據采集器，數據采集器與開源單片機電連接。

作為本發明的一種優選技術方案，所述報警裝置包括預警燈和報警器，報警器安裝在開源單片機，且預警燈固定在報警器的側面，所述預警燈和報警器均與開源單片機電連接。

與現有技術相比，本發明的有益效果是：本心內科胸腔監測急救裝置，通過定位裝置來定位急救裝置的位置，使急救裝置對患者進行快速急救，操作簡單，使用方便，給醫務人員的工作提供了方便，通過監測裝置對患者的身體信息進行監控，并通過報警裝置及時對醫務人員進行預警，保障了患者的生命安全。

附圖說明

圖1為本發明結構示意圖；

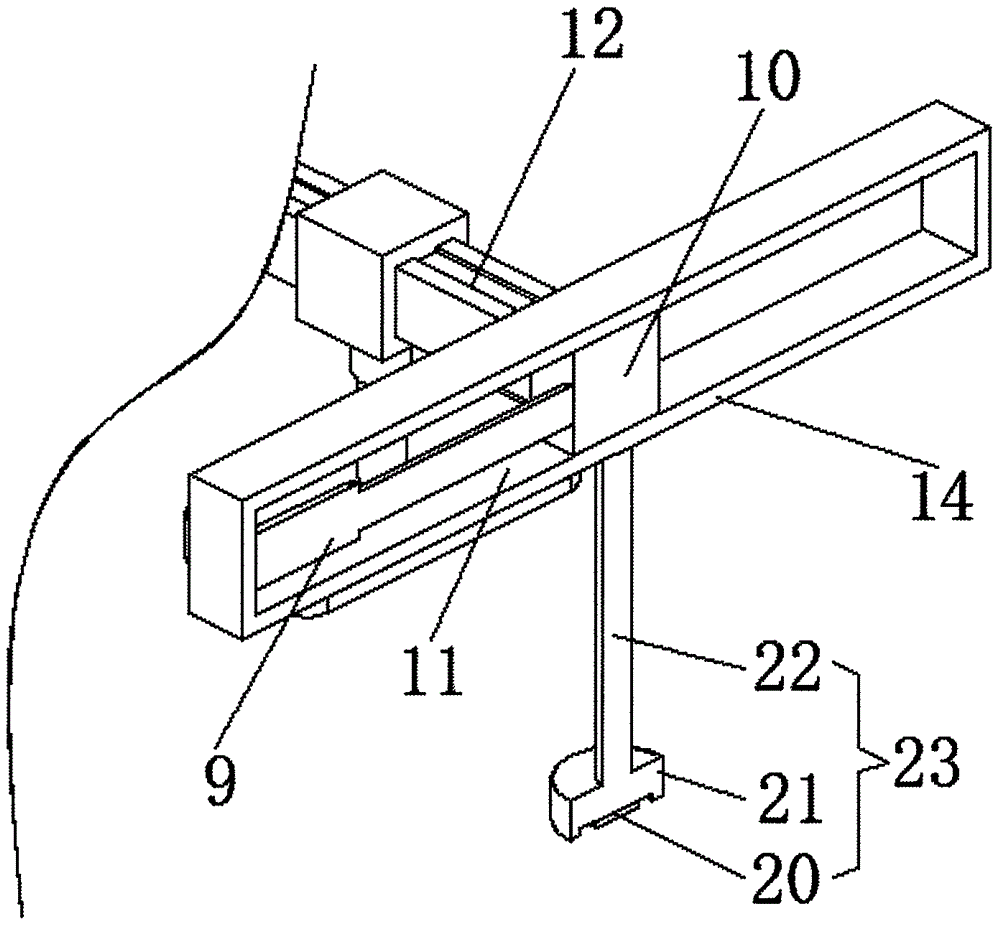

圖2為本發明結構剖面圖。

圖中：1底座、2支撐架、3預警燈、4報警器、5電動升降桿、6電極板、7心臟除顫器、8定位裝置、9電動伸縮桿、10滑塊、11滑槽、12導軌、13直線電機、14橫梁、15L型連接桿、16開源單片機、17顯示屏、18報警裝置、19急救裝置、20數據采集器、21真空吸盤、22軟體支架、23監測裝置。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種心內科胸腔監測急救裝置，包括底座1，底座1有兩個，兩個底座1左右對稱分布，且底座1的頂部通過L型連接桿15連接有橫梁14，橫梁14上設有定位裝置8，定位裝置8的底部安裝有急救裝置19，橫梁14的底部安裝有監測裝置23，其中一個底座1的頂部焊接有支撐架2，支撐架2的頂部固定有開源單片機16，開源單片機16的一側安裝有顯示屏17，開源單片機16所處理的信息通過顯示屏17進行顯示，開源單片機16的另一側安裝有報警裝置18，開源單片機16分別與顯示屏17和外接電源電連接。

定位裝置8包括滑槽11，滑槽11分布在橫梁14的內側，且滑槽11內活動連接有滑塊10，滑槽11的內部一側設有電動伸縮桿9，電動伸縮桿9的伸縮端與滑塊10連接，滑塊10之間連接有導軌12，導軌12上活動連接有兩個直線電機13，兩個直線電機13的底部固定有電動升降桿5，電動升降桿5、直線電機13和電動伸縮桿9均與開源單片機16電連接，開源單片機16控制電動伸縮桿9伸長或縮短，直線電機13在導軌12上移動，以及電動升降桿5伸長，來對急救裝置19進行定位，操作簡單，使用方便，給醫務人員的工作提供了方便。

急救裝置19包括電極板6和心臟除顫器7，電極板6固定在電動升降桿5的伸縮端，心臟除顫器7安裝在另一個底座1的頂部，電極板6與心臟除顫器7電連接，心臟除顫器7與開源單片機16電連接，電極板6與人體胸部接觸，心臟除顫器7在開源單片機16的控制下對電極板6放電，使患者心率得到恢復。

監測裝置23包括軟體支架22，軟體支架22的端部固定有真空吸盤21，真空吸盤21的內部安裝有數據采集器20，數據采集器20與開源單片機16電連接，通過軟體支架22定位真空吸盤21的位置，將真空吸盤21吸附在人體皮膚表面，數據采集器20對患者身體特征信息進行采集，采集的信息傳遞給開源單片機16。

報警裝置18包括預警燈3和報警器4，報警器4安裝在開源單片機16，且預警燈3固定在報警器4的側面，預警燈3和報警器4均與開源單片機16電連接，開源單片機16在判斷監測裝置23監測到的信息超過預定參數時，控制預警燈3閃爍以及報警器4蜂鳴來對工作人員進行提醒，保障了患者的生命安全。

開源單片機16控制預警燈3、報警器4、電動升降桿5、心臟除顫器7、電動伸縮桿9、直線電機13、顯示屏17和數據采集器20均為現有技術中常用的方法。

在使用時：通過軟體支架22定位真空吸盤21的位置，將真空吸盤21吸附在人體皮膚表面，數據采集器20對患者身體特征信息進行采集，采集的信息傳遞給開源單片機16，開源單片機16在判斷其超過預定參數時，控制預警燈3閃爍以及報警器4蜂鳴來對工作人員進行提醒，同時控制電動伸縮桿9伸長或縮短，直線電機13在導軌12上移動，以及電動升降桿5伸長，使電極板6與人體胸部接觸，心臟除顫器7在開源單片機16的控制下對電極板6放電，使患者心率得到恢復。

本發明通過定位裝置8來定位急救裝置19的位置，使急救裝置19對患者進行快速急救，操作簡單，使用方便，給醫務人員的工作提供了方便，通過監測裝置23對患者的身體信息進行監控，并通過報警裝置18及時對醫務人員進行預警，保障了患者的生命安全。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
