本實用新型涉及一種起重承力裝置，特別是涉及一種實時監測起重承力裝置。

背景技術：
：

目前，使用的大部分起重承力裝置一般只有額定載荷，對于直觀看到的被吊裝物品，我們可以根據物品的數量、體積等選用合適的承力工具，但是在起吊重物時，承力裝置受力會隨著起重線的收緊而逐漸增大，這個力的大小計算我們看不到，起重人員也很難把握，所以，在起重過程中經常發生因過牽引力導致的設備損壞等問題。

技術實現要素：
：

本實用新型所要解決的技術問題是：克服現有技術的不足，提供一種操作簡單，使用方便的實時監測起重承力裝置。

本實用新型為解決技術問題所采取的技術方案是：

一種實時監測起重承力裝置，包括掛耳、滑輪和顯示器，所述掛耳上設置有第一螺栓孔，所述掛耳下端連接有拉力轉換傳感器安裝體，所述拉力轉換傳感器安裝體內設置有拉力轉換傳感器（圖中未畫出），所述拉力轉換傳感器安裝體上設置有防護門和無線感應器，所述拉力轉換傳感器安裝體下端通過螺栓與連接塊連接，所述連接塊的一側連接有連接體，所述連接體上設置有滑輪和懸物孔，所述滑輪上設置有圓孔，所述顯示器上設置有無線接收器，所述顯示器通過無線接收器與無線感應器進行無線連接。

所述掛耳、拉力轉換傳感器安裝體和螺栓是一體化結構，所述連接塊和連接體是一體化結構，所述圓孔以圓周分布式的形式均勻地設置在滑輪上。

所述連接體為倒N型結構，所述滑輪設置在倒N型結構連接體的左邊間隙中，所述懸物孔設置在倒N型結構連接體的右側靠近底部的位置。

所述連接塊上設置有第二螺栓孔，第二螺栓孔的尺寸與螺栓的尺寸相匹配。

所述拉力轉換傳感器（圖中未畫出）在拉力轉換傳感器安裝體內部通過導線與無線感應器連接，無線感應器通過發出紅外線與顯示器上的無線接收器進行無線連接。

所述顯示器具有數據顯示和預警功能，所述顯示器能將承力工具實時受力的大小以數字化的形式顯示出來，并且能夠設置預警系數并具有報警功能。

本實用新型的積極有益效果是：

1、本實用新型中采用無線傳輸方式進行數據的傳輸，便于地面監測人員及時觀察數據變化，避免因拉力太大造成的設備損壞，提高了工作效率，減少了設備的投入。

2、本實用新型中使用無線傳輸方式減少了因連接導線的長度限制而造成的施工不便，增加了該裝置的實用性。

3、本實用新型中防護門的設計使拉力轉換傳感器免于灰塵等物質的腐蝕，增加裝置的使用壽命，確保了裝置的靈敏性。

4、本實用新型中顯示器的設置能將裝置受力的大小通過顯示屏顯示出來，并能進行超載系數的設置，當超出預設系數時，能夠進行報警提示，提高了施工安全性。

5、本實用新型簡單易懂，操作便捷，能夠提高起重裝置的感知力和可控性，具有很好的經濟效益。

附圖說明：

圖1是本實用新型實時監測起重承力裝置的結構示意圖；

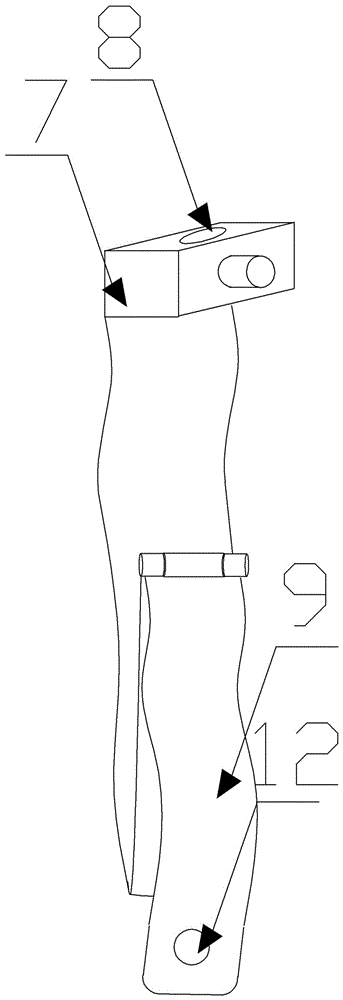

圖2是圖1中的連接塊和連接體的連接結構示意圖。

具體實施方式：

下面結合附圖和具體實施例對本實用新型作進一步的解釋和說明：

參見圖1：圖中，1-掛耳，2-第一螺栓孔，3-拉力轉換傳感器安裝體，4-防護門，5-無線感應器，6-螺栓，7-連接塊，8-第二螺栓孔，9-連接體，10-滑輪，11-圓孔，12-懸物孔，13-無線接收器，14-顯示器。

實施例：一種實時監測起重承力裝置，包括掛耳1、滑輪10和顯示器14，掛耳1上設置有第一螺栓孔2，掛耳1下端連接有拉力轉換傳感器安裝體3，拉力轉換傳感器安裝體3內設置有拉力轉換傳感器（圖中未畫出），拉力轉換傳感器安裝體3上設置有防護門4和無線感應器5，拉力轉換傳感器安裝體3下端通過螺栓6與連接塊7連接，連接塊7的一側連接有連接體9，連接體9上設置有滑輪10和懸物孔12，滑輪10上設置有圓孔11，顯示器14上設置有無線接收器13，顯示器14通過無線接收器13與無線感應器5進行無線連接。

掛耳1、拉力轉換傳感器安裝體3和螺栓6是一體化結構，連接塊7和連接體9是一體化結構，圓孔11以圓周分布式的形式均勻地設置在滑輪10上；連接體9為倒N型結構，滑輪10設置在倒N型結構連接體9的左邊間隙中，懸物孔12設置在倒N型結構連接體9的右側靠近底部的位置；連接塊7上設置有第二螺栓孔8，第二螺栓孔8的尺寸與螺栓6的尺寸相匹配。

拉力轉換傳感器（圖中未畫出）在拉力轉換傳感器安裝體3內部通過導線與無線感應器5連接，無線感應器5通過發出紅外線與顯示器14上的無線接收器13進行無線連接；顯示器14具有數據顯示和預警功能，顯示器14能將承力工具實時受力的大小以數字化的形式顯示出來，并且能夠設置預警系數并具有報警功能。

工作時，通過掛耳1上的第一螺栓孔2將該裝置固定在塔臂或者其他合適的地方，配合繩索利用滑輪10來提升重物，當拉力轉換傳感器（圖中未畫出）感受到拉力變化時，會將感受到的拉力轉變成可見的數字信號傳給無線感應器5，無線感應器5通過紅外線將信號傳給無線接收器13，無線接收器13將數據傳給顯示器14，顯示器14通過顯示屏將數據顯示出來，當顯示器14檢測到傳過來的數據超出預設值時，顯示器14將數據顯示出來并進行報警提示。

以上所述，僅是本實用新型的優先實施例而已，并未對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的保護范圍內。
