本技術涉及信號燈，具體為一種便于拆卸更換的信號燈。

背景技術：

1、信號燈是一種交通管理設備，用于控制交叉路口和行人橫穿道的交通流量。它采用不同顏色的燈光組合來指示不同的行動，以確保交通的安全和有序進行，信號燈的運行是由交通控制系統控制的，通常是通過電子設備和計時器來實現。這些系統會根據交通流量和道路情況自動調整信號燈的時間間隔，以確保交通的高效和順暢，總的來說，信號燈在現代城市交通中起著至關重要的作用，它們幫助管理交通流量，提高交通效率，并最大程度地減少事故的發生。

2、目前市場上的信號燈雖然種類和數量非常多，但是信號燈有這樣的缺點：普通的信號燈通常是通過螺絲固定的，在發生故障時難以快速的進行拆卸檢修或者更換，容易導致在信號燈故障時，發生交通事故的概率增加，從而造成交通流量堵塞，影響交通秩序，因此要對現在的信號燈進行改進。

技術實現思路

1、本實用新型的目的在于提供一種便于拆卸更換的信號燈，以解決上述背景技術提出的目前市場上的普通的信號燈通常是通過螺絲固定的，在發生故障時難以快速的進行拆卸檢修或者更換，容易導致在信號燈故障時，發生交通事故的概率增加，從而造成交通流量堵塞，影響交通秩序的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于拆卸更換的信號燈，包括底座、配電箱和活動盤，所述底座的底部與配電箱的一側連接，且配電箱底側的四個拐角處均焊接有行走輪，所述底座頂部的一側邊緣設置有扶手，且底座頂部的中心位置與固定桿的一端焊接，所述固定桿遠離底座的一端與伸縮桿的一端套接，且伸縮桿遠離固定桿的一端與燈箱的一側焊接，所述燈箱的表面設置有均勻分布的預留開口，且預留開口與活動盤相套接。

3、優選的，所述活動盤的一側與燈罩連接，且燈罩為空心圓筒結構，所述燈罩的內部設置有信號燈主體。

4、優選的，所述活動盤遠離燈罩的一側中心開設有進線口，且進線口與導線筒的一端對接，所述導線筒設置于活動盤內部，且導線筒遠離進線口的一端貫穿伸出活動盤與信號燈主體對接。

5、優選的，所述導線筒的兩側均設置有收納盒，且收納盒內部設置有一號彈簧，所述一號彈簧的一端與活動卡扣連接。

6、優選的，所述活動卡扣呈“u”字型結構，且活動卡扣分為橫長邊、豎長邊和豎短邊，所述收納盒的兩側均開設有限位口，且活動卡扣的橫長邊通過限位口伸出收納盒。

7、優選的，所述活動卡扣的豎短邊貫穿伸出活動盤，且活動卡扣的豎短邊與燈罩之間的距離與燈箱的截面寬度匹配，所述活動卡扣的豎長邊貫穿伸出燈罩。

8、優選的，所述固定桿的表面開設有均勻分布的調節孔，所述伸縮桿遠離燈箱的一端內部設置有固定筒，所述固定筒內部設置有二號彈簧。

9、優選的，所述二號彈簧的一端與彈性卡頭連接，且彈性卡頭貫穿伸出伸縮桿，所述彈性卡頭與調節孔對接，且調節孔與彈性卡頭呈卡合結構。

10、與現有技術相比，本實用新型的有益效果是：該便于拆卸更換的信號燈，可以通過對燈罩部分的活動卡扣的豎長邊進行按壓，帶動活動盤部分的活動卡扣的豎短邊向下移動，從而使得活動盤部分脫離燈箱的預留開口，再拉動燈罩部分，從而將信號燈主體一起拆卸，方便進行檢修或者更換；可以通過對彈性卡頭的按壓，再抽拉或者按壓伸縮桿來使得伸縮桿和固定桿之間的相對距離增大，從而可以調節信號燈的高度，使得比較靠后的車輛也可以更好的看到信號燈的指示情況，提高信號燈的工作效率。

11、1.設置有活動盤，活動盤部分與燈箱套接，在信號燈主體發生故障時，可以通過對活動卡扣的豎長邊進行按壓，同時活動卡扣的橫長邊沿著限位口向下移動，帶動活動卡扣的豎短邊向活動盤內部移動，從而使活動盤部分脫離燈箱，帶出與活動盤連接的信號燈主體部分，完成對信號燈的拆卸更換。

12、2.設置有固定筒，固定筒內部設置有彈簧與彈性卡頭，可以對彈性卡頭進行按壓，從而可以對固定桿和伸縮桿之間的相對距離進行調整，使靠后的車輛也可以看到信號燈的指示情況，從而使信號燈可以更好的起到指揮交通的作用。

技術特征：

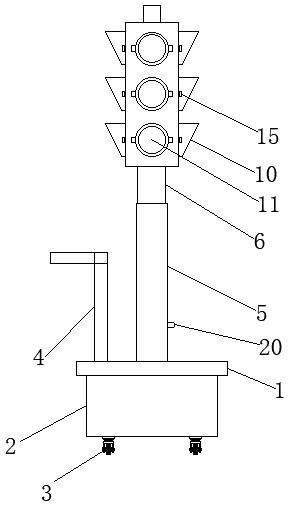

1.一種便于拆卸更換的信號燈，包括底座（1）、配電箱（2）和活動盤（9），其特征在于：所述底座（1）的底部與配電箱（2）的一側連接，且配電箱（2）底側的四個拐角處均焊接有行走輪（3），所述底座（1）頂部的一側邊緣設置有扶手（4），且底座（1）頂部的中心位置與固定桿（5）的一端焊接，所述固定桿（5）遠離底座（1）的一端與伸縮桿（6）的一端套接，且伸縮桿（6）遠離固定桿（5）的一端與燈箱（7）的一側焊接，所述燈箱（7）的表面設置有均勻分布的預留開口（8），且預留開口（8）與活動盤（9）相套接。

2.根據權利要求1所述的一種便于拆卸更換的信號燈，其特征在于：所述活動盤（9）的一側與燈罩（10）連接，且燈罩（10）為空心圓筒結構，所述燈罩（10）的內部設置有信號燈主體（11）。

3.根據權利要求2所述的一種便于拆卸更換的信號燈，其特征在于：所述活動盤（9）遠離燈罩（10）的一側中心開設有進線口（12），且進線口（12）與導線筒（13）的一端對接，所述導線筒（13）設置于活動盤（9）內部，且導線筒（13）遠離進線口（12）的一端貫穿伸出活動盤（9）與信號燈主體（11）對接。

4.根據權利要求3所述的一種便于拆卸更換的信號燈，其特征在于：所述導線筒（13）的兩側均設置有收納盒（21），且收納盒（21）內部設置有一號彈簧（14），所述一號彈簧（14）的一端與活動卡扣（15）連接。

5.根據權利要求4所述的一種便于拆卸更換的信號燈，其特征在于：所述活動卡扣（15）呈“u”字型結構，且活動卡扣（15）分為橫長邊、豎長邊和豎短邊，所述收納盒（21）的兩側均開設有限位口（16），且活動卡扣（15）的橫長邊通過限位口（16）伸出收納盒（21）。

6.根據權利要求5所述的一種便于拆卸更換的信號燈，其特征在于：所述活動卡扣（15）的豎短邊貫穿伸出活動盤（9），且活動卡扣（15）的豎短邊與燈罩（10）之間的距離與燈箱（7）的截面寬度匹配，所述活動卡扣（15）的豎長邊貫穿伸出燈罩（10）。

7.根據權利要求1所述的一種便于拆卸更換的信號燈，其特征在于：所述固定桿（5）的表面開設有均勻分布的調節孔（17），所述伸縮桿（6）遠離燈箱（7）的一端內部設置有固定筒（18），所述固定筒（18）內部設置有二號彈簧（19）。

8.根據權利要求7所述的一種便于拆卸更換的信號燈，其特征在于：所述二號彈簧（19）的一端與彈性卡頭（20）連接，且彈性卡頭（20）貫穿伸出伸縮桿（6），所述彈性卡頭（20）與調節孔（17）對接，且調節孔（17）與彈性卡頭（20）呈卡合結構。

技術總結
本技術公開了一種便于拆卸更換的信號燈，包括底座、配電箱和活動盤，所述底座的底部與配電箱的一側連接，且配電箱底側的四個拐角處均焊接有行走輪，所述底座頂部的一側邊緣設置有扶手，且底座頂部的中心位置與固定桿的一端焊接，所述固定桿遠離底座的一端與伸縮桿的一端套接，且伸縮桿遠離固定桿的一端與燈箱的一側焊接，所述燈箱的表面設置有均勻分布的預留開口，且預留開口與活動盤相套接。該便于拆卸更換的信號燈，可以通過對燈罩部分的活動卡扣的豎長邊進行按壓，帶動活動盤部分的活動卡扣的豎短邊向下移動，從而使得活動盤部分脫離燈箱的預留開口，再拉動燈罩部分，從而將信號燈主體一起拆卸，方便進行檢修或者更換。

技術研發人員：張彬
受保護的技術使用者：張彬
技術研發日：20240402
技術公布日：2025/4/28
