本發明涉及管道支撐架，具體涉及一種用于市政管道的固定支撐架裝置。

背景技術：

1、?市政管道是指城市內部各種管線（如給水、排水、燃氣、電力、通信等）在地下構成的管道系統?。通常由管道、井、閘門等構成，形成城市內部的各項公共設施的主要承載體，是城市基礎設施的重要組成部分。市政管道的主要功能是為城市居民提供生活用水、燃氣、供暖、通信等公共服務，同時還能有效地處理城市廢水、垃圾等問題，在市政管道建設的過程中往往需要使用固定支撐架，而市政管道固定支撐架是一種用于支撐和固定架空管道的結構件，其主要功能是限制管道位移、承受荷載并保障管道系統的穩定性與安全性?。

2、目前的市政管道固定支撐架往往是通過對固定支撐架在建筑物上通過螺栓等結構完成剛性固定，并且將市政管道和固定支撐架同樣也通過剛性連接來達到固定支撐的目的，那么在遇到地震這類自然災害時，當?shù)卣鹉芗夁m中但仍然達到一定的破壞力的時候，結合地震震動時產生的動態荷載，很容易導致剛性連接的支撐架裝置在地震中易發生損壞，并且市政管道也會在剛性的固定支撐中產生折損，導致出現損壞或者泄漏的情況。

3、為此，我們設計了一種用于市政管道的固定支撐架裝置。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的問題，而提出的一種用于市政管道的固定支撐架裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種用于市政管道的固定支撐架裝置，包括安裝架和兩個緊固套管，每個所述緊固套管側壁均固定有支撐塊，所述支撐塊側壁開設有插槽，所述安裝架內壁對稱開設有空腔，所述空腔內壁開設有通孔，所述安裝架內壁對稱開設有橫腔，每個所述橫腔內壁均貫穿滑動連接有插板，所述橫腔內部設有驅動插板移動的觸發機構，所述插板內壁開設有楔形孔，所述橫腔內壁貫穿滑動連接有豎板，所述豎板側壁固定連接有楔形塊，所述緊固套管側壁固定有環形板，所述環形板側壁固定連接有伸縮軟管，所述伸縮軟管的另一端固定連接有圓環板，所述圓環板內側壁固定有多個伸縮滑輪座，所述圓環板側壁開設有凹槽，所述凹槽內壁通過拉伸彈簧彈性連接有楔形體，所述支撐塊側壁固定連接有l(wèi)形板，所述環形板側壁通過多個伸縮彈簧和圓環板側壁彈性連接。

4、優選地，所述觸發機構包括嵌設安裝在插板側壁的永磁體，所述橫腔內壁嵌設安裝有電磁鐵，所述插板一端通過復位彈簧和橫腔內壁彈性連接。

5、優選地，所述空腔內壁轉動連接有轉軸，所述轉軸側壁固定連接有輥筒，所述輥筒側壁繞設固定連接有中空繩索。

6、優選地，所述中空繩索的另一端和相鄰的支撐塊固定連接，所述圓環板側壁嵌設安裝有環形磁鐵。

7、優選地，所述空腔內壁固定連接有盒體，所述盒體內壁貫穿固定連接有連接管，所述連接管的另一端和中空繩索內壁固定連通。

8、優選地，所述盒體內壁密封滑動連接有活塞，所述活塞頂部固定連接有延伸板，所述活塞側壁通過拉力彈簧和盒體內壁彈性連接，所述盒體內部填充有阻尼液。

9、優選地，所述轉軸側壁固定連接有凸輪，所述凸輪和延伸板相抵滑動。

10、優選地，所述插板的一端插設在相鄰的插槽內部，所述楔形塊和楔形孔相抵滑動，所述支撐塊與通孔滑動連接，所述緊固套管側壁均布螺紋連接有多個緊固螺栓。

11、優選地，所述l形板上開設有供豎板貫穿的矩形孔，所述楔形體的側壁和l形板側壁相抵接觸，所述豎板向下滑動一段距離后與楔形體相抵接觸。

12、優選地，所述緊固套管的側壁安裝有??地震檢波器??，所述??地震檢波器??和電磁鐵電性連接，所述轉軸側壁通過扭簧和空腔內壁彈性連接。

13、與現有的技術相比，本發明優點在于：

14、1.使用者將兩根市政管道插設到兩根緊固套管中，接著對兩根市政管道進行連接，通過擰旋多個緊固螺栓完成對市政管道的固定支撐，最終通過安裝架將市政管道與建筑物進行固定，完成對市政管道的固定支撐，操作簡單方便，固定支撐效果好；

15、2.當市政管道遭受到地震災害時，通過設置?地震檢波器、永磁體和圓環板等結構，通過地震檢波器的提前預警，來觸發伸縮彈簧由壓縮狀態進行伸長來帶動圓環板滑動，圓環板帶動其側壁固定連接的伸縮軟管運動，直至兩個圓環板相抵接觸，在環形磁鐵的強磁吸力作用下進行磁性吸合?，進而兩段伸縮軟管能夠?qū)筛姓艿赖倪B接處進行了再次密封，避免因震動導致的市政管道連接處的部分泄露；

16、3.在插板滑動的過程中，插板的一端還將從插槽內部脫離，那么緊固套管將會在重力作用下帶動支撐塊向下運動，支撐塊則帶動與其固定連接的中空繩索同步運動，使對緊固套管的剛性連接轉變?yōu)槿嵝赃B接，那么在中空繩索的懸吊作用下，緊固套管發生的震動可以同步運動，進而避免剛性連接造成的損壞；

17、4.在中空繩索運動的過程中，中空繩索還將帶動輥筒轉動，通過設置凸輪、活塞和盒體等結構，使活塞將盒體內部填充的阻尼液擠壓到中空繩索內部流通，?中空繩索里面加入阻尼液可以縮短繩索的擺動或運動時間，因為阻尼液是一種油狀液體，它的主要作用是通過其黏滯阻力來衰減運動機械的動能，當阻尼液被加入到中空繩索中時，繩索在運動或擺動過程中會受到阻尼液的阻力，從而減緩其運動速度，縮短擺動或運動時間，進而可以避免緊固套管中的市政管道受晃動導致的損傷，對市政管道起到保護的作用。

技術特征：

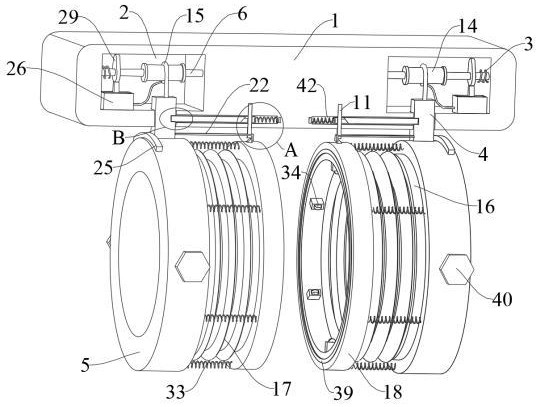

1.一種用于市政管道的固定支撐架裝置，包括安裝架（1）和兩個緊固套管（5），其特征在于，每個所述緊固套管（5）側壁均固定有支撐塊（4），所述支撐塊（4）側壁開設有插槽（7），所述安裝架（1）內壁對稱開設有空腔（2），所述空腔（2）內壁開設有通孔（41），所述安裝架（1）內壁對稱開設有橫腔（42），每個所述橫腔（42）內壁均貫穿滑動連接有插板（8），所述橫腔（42）內部設有驅動插板（8）移動的觸發機構，所述插板（8）內壁開設有楔形孔（9），所述橫腔（42）內壁貫穿滑動連接有豎板（11），所述豎板（11）側壁固定連接有楔形塊（10），所述緊固套管（5）側壁固定有環形板（16），所述環形板（16）側壁固定連接有伸縮軟管（17），所述伸縮軟管（17）的另一端固定連接有圓環板（18），所述圓環板（18）內側壁固定有多個伸縮滑輪座（34），所述圓環板（18）側壁開設有凹槽（19），所述凹槽（19）內壁通過拉伸彈簧（20）彈性連接有楔形體（21），所述支撐塊（4）側壁固定連接有l(wèi)形板（22），所述環形板（16）側壁通過多個伸縮彈簧（33）和圓環板（18）側壁彈性連接；所述觸發機構包括嵌設安裝在插板（8）側壁的永磁體（23），所述橫腔（42）內壁嵌設安裝有電磁鐵（13），所述插板（8）一端通過復位彈簧（12）和橫腔（42）內壁彈性連接。

2.根據權利要求1所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述空腔（2）內壁轉動連接有轉軸（6），所述轉軸（6）側壁固定連接有輥筒（14），所述輥筒（14）側壁繞設固定連接有中空繩索（15）。

3.根據權利要求2所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述中空繩索（15）的另一端和相鄰的支撐塊（4）固定連接，所述圓環板（18）側壁嵌設安裝有環形磁鐵（39）。

4.根據權利要求2所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述空腔（2）內壁固定連接有盒體（26），所述盒體（26）內壁貫穿固定連接有連接管（31），所述連接管（31）的另一端和中空繩索（15）內壁固定連通。

5.根據權利要求4所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述盒體（26）內壁密封滑動連接有活塞（27），所述活塞（27）頂部固定連接有延伸板（28），所述活塞（27）側壁通過拉力彈簧（30）和盒體（26）內壁彈性連接，所述盒體（26）內部填充有阻尼液。

6.根據權利要求5所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述轉軸（6）側壁固定連接有凸輪（29），所述凸輪（29）和延伸板（28）相抵滑動。

7.根據權利要求1所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述插板（8）的一端插設在相鄰的插槽（7）內部，所述楔形塊（10）和楔形孔（9）相抵滑動，所述支撐塊（4）與通孔（41）滑動連接，所述緊固套管（5）側壁均布螺紋連接有多個緊固螺栓（40）。

8.根據權利要求1所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述l形板（22）上開設有供豎板（11）貫穿的矩形孔（35），所述楔形體（21）的側壁和l形板（22）側壁相抵接觸，所述豎板（11）向下滑動一段距離后與楔形體（21）相抵接觸。

9.根據權利要求2所述的一種用于市政管道的固定支撐架裝置，其特征在于，所述緊固套管（5）的側壁安裝有地震檢波器??（25），所述地震檢波器??（25）和電磁鐵（13）電性連接，所述轉軸（6）側壁通過扭簧（3）和空腔（2）內壁彈性連接。

技術總結
本發明涉及管道支撐架技術領域，具體涉及一種用于市政管道的固定支撐架裝置，包括安裝架和兩個緊固套管，每個所述緊固套管側壁均固定有支撐塊，所述支撐塊側壁開設有插槽，所述安裝架內壁對稱開設有空腔，所述空腔內壁開設有通孔，所述安裝架內壁對稱開設有橫腔，每個所述橫腔內壁均貫穿滑動連接有插板，所述橫腔內部設有驅動插板移動的觸發機構，所述插板內壁開設有楔形孔，所述橫腔內壁貫穿滑動連接有豎板，所述豎板側壁固定連接有楔形塊，所述緊固套管側壁固定有環形板，所述環形板側壁固定有伸縮軟管，所述伸縮軟管固定連接有圓環板。本發明中，當市政管道遭受到地震災害時，緊固套管的剛性連接會轉變?yōu)槿嵝赃B接，避免造成損壞。

技術研發人員：余敦梯,王曉東,宋旺,寧偉,付義
受保護的技術使用者：中國水利水電第九工程局有限公司
技術研發日：
技術公布日：2025/4/28
