本技術涉及氣體探測報警器，具體是一種家用煤氣和甲烷二合一探測報警器。

背景技術：

1、隨著現代家庭對能源需求的日益增長，煤氣和天然氣作為主要的能源供應方式，在家庭中的應用越來越廣泛。然而，這些能源在帶來便利的同時，也伴隨著一定的安全隱患，如煤氣和甲烷的泄漏可能導致火災、爆炸等嚴重事故。因此，開發一種能夠同時探測煤氣和甲烷泄漏的家用報警器顯得尤為重要。

2、現有的探測報警器，傳感器多采用探測單一氣體的低價傳感器，二合一的比較少，無法實現一個報警器同時對兩種氣體進行檢測，并且，在探測報警器進行生成時，其內部需要進行安裝pcb板，在對pcb板進行固定時，需要通過螺絲將pcb板固定在可能，組裝比較復雜，不利于快速生產組裝。

3、為此，我們提出一種家用煤氣和甲烷二合一探測報警器。

技術實現思路

1、本實用新型的目的在于提供一種家用煤氣和甲烷二合一探測報警器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種家用煤氣和甲烷二合一探測報警器，包括：上殼與底殼，且上殼與底殼之間卡接相連，所述上殼的內腔中卡接有主控板，所述主控板上設置有導線，所述底殼的頂部開設有供導線穿過的線槽；

4、所述主控板包括pcb板，所述pcb板靠近底殼的一端面處分別安裝有傳感器一、傳感器二與4g模塊，且傳感器一用于對煤氣進行探測，傳感器二用于對甲烷進行探測。

5、作為一種改進的技術方案，所述上殼內壁的環形邊處呈等間距安裝有兩個pcb固定卡扣，所述pcb板外壁的周邊面處開設有與兩個pcb固定卡扣對應的四個卡扣槽，且pcb固定卡扣穿過卡扣槽處并卡在pcb板上。

6、作為一種改進的技術方案，所述上殼內壁的環形邊處還呈等間距安裝有四個殼體固定卡座，所述底殼內壁的環形邊處呈等間距安裝有四個與殼體固定卡座一一對應并卡接的殼體固定卡扣。

7、作為一種改進的技術方案，所述底殼內壁的環形邊處呈等間距安裝有三組豎條。

8、作為一種改進的技術方案，還包括固定板，所述固定板正面兩側的靠上位置處以及固定板正面整部的靠下位置處均安裝有掛鉤，所述底殼的背面設置有三個與掛鉤卡接的鉤槽。

9、作為一種改進的技術方案，所述固定板正面中部的靠上與靠下位置處均開設有固定孔，所述固定板遠離底殼的一端面粘接有背膠。

10、作為一種改進的技術方案，所述上殼遠離底殼一端面的圓心處開設有屏腔，所述屏腔的內部安裝有亞克力屏。

11、作為一種改進的技術方案，所述pcb板遠離底殼一端面靠下位置處安裝有按鈕模塊，所述上殼正對按鈕模塊的位置處開設有鍵孔，所述鍵孔的內部設置有與按鈕模塊卡接的按鍵殼。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用，在對主控板進行安裝時，將pcb板上遠離4g模塊的一端面靠近上殼，使對稱的兩個卡扣槽與pcb固定卡扣之間進行對齊，然后將pcb板向上殼的內部推動，使pcb固定卡扣的卡頭端穿過pcb板并卡在pcb板上，將pcb板卡在上殼的內部，卡接式的安裝，可快速實現上殼與固定板之間的安裝固定，將上殼與底殼對齊，并使四個殼體固定卡座對應與四個殼體固定卡扣對齊，最終使四個殼體固定卡座對應進入四個殼體固定卡扣的內部卡接，從而將上殼與底殼固定在一起，采用卡接式的安裝方式對上殼，以及上殼與底殼之間進行固定，減少上螺絲固定的安裝工序，降低組裝復雜度，利于生產組裝；固定板安裝在墻面，一種方式是直接通過背膠直接粘接在墻面上，實現了免打孔安裝，另一種是通過膨脹螺絲穿過固定孔固定在墻面上實現進行安裝，通過兩種安裝方式供用戶進行選擇使用，在探測報警器進行安裝時使用時，其先將固定板固定在墻面上，通過固定板上掛鉤與底殼上鉤槽之間進行卡接，將探測報警器安裝在固定板上，可以在需要操作時取下產品，而不需要拆卸安裝螺絲，或者背膠。

技術特征：

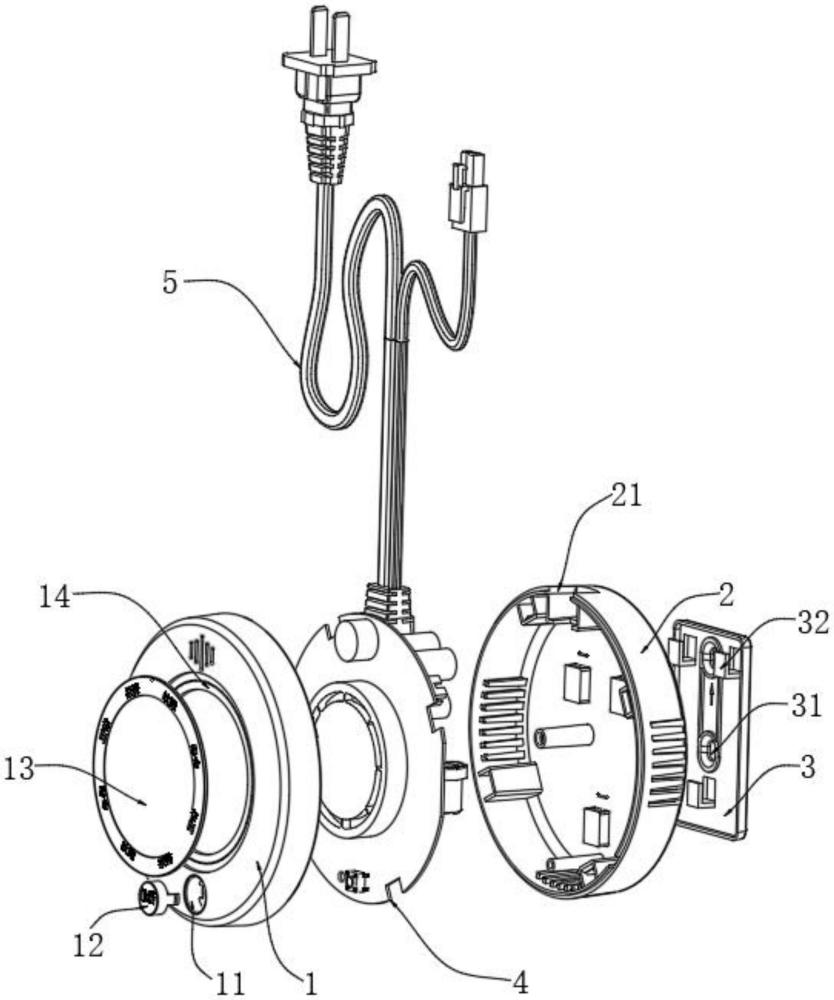

1.一種家用煤氣和甲烷二合一探測報警器，其特征在于：包括：上殼(1)與底殼(2)，且上殼(1)與底殼(2)之間卡接相連，所述上殼(1)的內腔中卡接有主控板(4)，所述主控板(4)上設置有導線(5)，所述底殼(2)的頂部開設有供導線(5)穿過的線槽(21)；

2.根據權利要求1所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述上殼(1)內壁的環形邊處呈等間距安裝有兩個pcb固定卡扣(15)，所述pcb板(41)外壁的周邊面處開設有與兩個pcb固定卡扣(15)對應的四個卡扣槽(43)，且pcb固定卡扣(15)穿過卡扣槽(43)處并卡在pcb板(41)上。

3.根據權利要求2所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述上殼(1)內壁的環形邊處還呈等間距安裝有四個殼體固定卡座(16)，所述底殼(2)內壁的環形邊處呈等間距安裝有四個與殼體固定卡座(16)一一對應并卡接的殼體固定卡扣(23)。

4.根據權利要求3所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述底殼(2)內壁的環形邊處呈等間距安裝有三組豎條(24)。

5.根據權利要求4所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：還包括固定板(3)，所述固定板(3)正面兩側的靠上位置處以及固定板(3)正面整部的靠下位置處均安裝有掛鉤(32)，所述底殼(2)的背面設置有三個與掛鉤(32)卡接的鉤槽(22)。

6.根據權利要求5所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述固定板(3)正面中部的靠上與靠下位置處均開設有固定孔(31)，所述固定板(3)遠離底殼(2)的一端面粘接有背膠。

7.根據權利要求6所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述上殼(1)遠離底殼(2)一端面的圓心處開設有屏腔(14)，所述屏腔(14)的內部安裝有亞克力屏(13)。

8.根據權利要求7所述的一種家用煤氣和甲烷二合一探測報警器，其特征在于：所述pcb板(41)遠離底殼(2)一端面靠下位置處安裝有按鈕模塊，所述上殼(1)正對按鈕模塊的位置處開設有鍵孔(11)，所述鍵孔(11)的內部設置有與按鈕模塊卡接的按鍵殼(12)。

技術總結
本技術涉及氣體探測報警器技術領域，公開了一種家用煤氣和甲烷二合一探測報警器，包括：上殼與底殼，且上殼與底殼之間卡接相連，所述上殼的內腔中卡接有主控板，所述主控板上設置有導線，所述底殼的頂部開設有供導線穿過的線槽。該一種家用煤氣和甲烷二合一探測報警器，使PCB固定卡扣的卡頭端穿過PCB板并卡在PCB板上，將PCB板卡在上殼的內部，卡接式的安裝，可快速實現上殼與固定板之間的安裝固定，將上殼與底殼對齊，使四個殼體固定卡座對應進入四個殼體固定卡扣的內部卡接，從而將上殼與底殼固定在一起，采用卡接式的安裝方式對上殼，以及上殼與底殼之間進行固定，減少上螺絲固定的安裝工序，降低組裝復雜度，利于生產組裝。

技術研發人員：宋振
受保護的技術使用者：山東斯弗特智能科技有限公司
技術研發日：20240620
技術公布日：2025/4/24
