本技術涉及ups直流電源,具體是ups直流電源過熱預警裝置。
背景技術:
1、ups即不間斷電源,是一種含有儲能裝置的不間斷電源,主要用于給部分對電源穩定性要求較高的設備,提供不間斷的電源,當市電輸入正常時,ups將市電穩壓后供應給負載使用,此時的ups就是一臺交流式電穩壓器,同時它還向機內電池充電,隨著社會的發展,ups電源大量應用于設備的緊急供電,ups直流電源在長時間使用過程中會發熱,特別是過度充電、過度放電、環境高溫環境中,電源會快速升溫,隨著溫度上升,電源內部元件的效率會降低,這可能導致電源輸出電壓不穩定,供電質量下降,從而影響整個電腦系統的性能,在極端情況下,電源過熱還可能直接導致電源燒毀,甚至可能因?yàn)檫^高的溫度引發短路,存在較大的安全風險。
技術實現思路
1、本實用新型旨在于解決背景技術中存在的缺點,提供利用箱體對ups電源主體進行保護,采用過熱預警組件實時檢測ups電源主體的溫度,當ups電源主體溫度超過設定值時,聲光報警器接受到信號發出報警提醒工作人員,及時更換成備用的ups電源主體繼續進行供電,避免ups電源主體過熱影響電腦性能,以及電源燒毀引發短路等情況。
2、為實現上述目的,本實用新型提供如下技術方案,一種ups直流電源過熱預警裝置,包括:箱體,所述箱體內部設有ups電源主體,所述ups電源主體頂部固定連接有兩個輸出端a,所述箱體頂部固定連接有與兩個所述輸出端a配套使用的輸出端b,過熱預警組件,所述過熱預警組件設于所述箱體頂部,用于在過熱時發出預警,所述過熱預警組件包括:溫度傳感器、聲光報警器、導熱板、插接座。
3、進一步的,固定安裝于所述箱體頂部的殼體,所述殼體內部固定安裝有溫度傳感器,所述殼體頂部固定連接有聲光報警器,所述箱體外部固定安裝有導熱板,所述導熱板頂端固定連接有插接座,所述溫度傳感器底端的感應探頭插接在所述插接座內部。
4、進一步的,兩個所述輸出端a外部分別固定連接有套管,兩個所述套管內壁之間分別固定連接有導向架,兩個所述導向架頂部及底部分別固定連接有呈l結構狀的連接端子,兩個所述連接端子遠離中心的一端分別固定連接有連接線,兩個所述連接線分別與同一側的所述輸出端a和所述輸出端b相連接。
5、進一步的,所述套管上設有斷開組件,所述箱體頂部設有斷開組件,所述斷開組件包括:滑動連接于所述導向架內部的滑動塊,所述滑動塊位于兩個l結構狀的所述連接端子凹槽內部,且所述滑動塊與所述套管內壁之間固定連接有彈簧,固定安裝于所述套管一側的氣筒,所述氣筒內部滑動連接有活塞桿,所述活塞桿一端貫穿所述套管延伸至內部。
6、進一步的,所述氣筒內部遠離所述導向架的一端固定連接有散熱板,所述散熱板一側固定連接有導熱桿,所述導熱桿另一端與所述導熱板相連接。
7、進一步的,所述箱體內頂部與內底部分別固定連接有兩個連接座,所述連接座朝向ups電源主體的一側分別固定連接有減震塊,所述減震塊向ups電源主體的一側分別開設有螺紋孔,所述ups電源主體相對兩側分別固定連接有兩個連接板,所述連接板與所述減震塊之間通過螺栓可拆卸式連接。
8、進一步的,所述ups電源主體周側分別固定連接有兩個支撐架,所述箱體內壁上分別固定連接有與兩個所述支撐架配套使用的橡膠墊圈。
9、本實用新型提供了一種ups直流電源過熱預警裝置,具有以下有益效果:
10、本實用新型優點在于,利用箱體對ups電源主體進行保護,采用過熱預警組件實時檢測ups電源主體的溫度,當ups電源主體溫度超過設定值時,聲光報警器接受到信號發出報警提醒工作人員,及時更換成備用的ups電源主體繼續進行供電,避免ups電源主體過熱影響電腦性能,以及電源燒毀引發短路等情況;
11、其次,配合斷開組件在溫度到達預設的最大溫度值時,斷開ups電源主體的供電連接,使ups電源主體停止工作進行冷卻,冷卻后再連接進行供電,以此進行保護。
1.一種ups直流電源過熱預警裝置,其特征在于,包括:

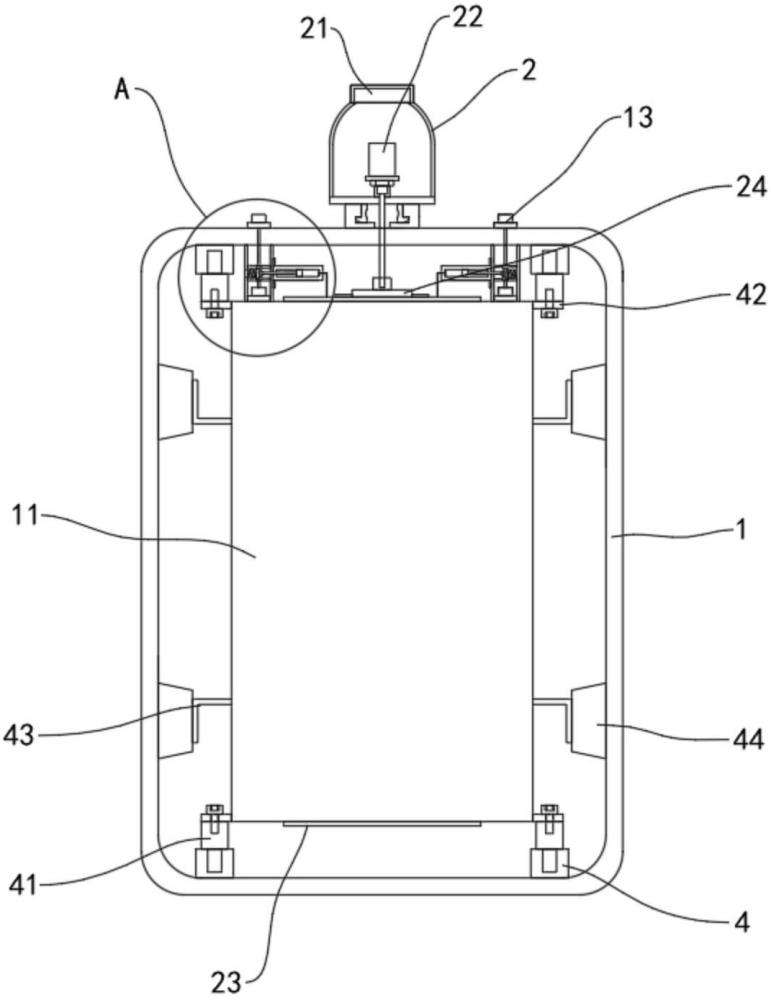

2.根據權利要求1所述的ups直流電源過熱預警裝置,其特征在于,固定安裝于所述箱體(1)頂部的殼體(2),所述殼體(2)內部固定安裝有溫度傳感器(21),所述殼體(2)頂部固定連接有聲光報警器(22),所述箱體(1)外部固定安裝有導熱板(23),所述導熱板(23)頂端固定連接有插接座(24),所述溫度傳感器(21)底端的感應探頭插接在所述插接座(24)內部。
3.根據權利要求1所述的ups直流電源過熱預警裝置,其特征在于,兩個所述輸出端a(12)外部分別固定連接有套管(3),兩個所述套管(3)內壁之間分別固定連接有導向架(31),兩個所述導向架(31)頂部及底部分別固定連接有呈l結構狀的連接端子(32),兩個所述連接端子(32)遠離中心的一端分別固定連接有連接線(33),兩個所述連接線(33)分別與同一側的所述輸出端a(12)和所述輸出端b(13)相連接。
4.根據權利要求3所述的ups直流電源過熱預警裝置,其特征在于,所述套管(3)上設有斷開組件,所述箱體(1)頂部設有斷開組件,所述斷開組件包括:
5.根據權利要求4所述的ups直流電源過熱預警裝置,其特征在于,所述氣筒(36)內部遠離所述導向架(31)的一端固定連接有散熱板(38),所述散熱板(38)一側固定連接有導熱桿(39),所述導熱桿(39)另一端與所述導熱板(23)相連接。
6.根據權利要求1所述的ups直流電源過熱預警裝置,其特征在于,所述箱體(1)內頂部與內底部分別固定連接有兩個連接座(4),所述連接座(4)朝向ups電源主體(11)的一側分別固定連接有減震塊(41),所述減震塊(41)向ups電源主體(11)的一側分別開設有螺紋孔,所述ups電源主體(11)相對兩側分別固定連接有兩個連接板(42),所述連接板(42)與所述減震塊(41)之間通過螺栓可拆卸式連接。
7.根據權利要求1所述的ups直流電源過熱預警裝置,其特征在于,所述ups電源主體(11)周側分別固定連接有兩個支撐架(43),所述箱體(1)內壁上分別固定連接有與兩個所述支撐架(43)配套使用的橡膠墊圈(44)。
