本技術涉及醫療康復器械領域，特別涉及一種老人跌倒報警裝置。

背景技術：

1、老人跌倒報警裝置是用于監測老年人摔倒并用于報警和發出警報的設備，通常包括一個可穿戴的設備和應用，提高老年人的安全性和獨立性，及時發現并應對摔倒事件，減少可能導致嚴重傷害的風險，本方案具體涉及一種老人跌倒報警裝置；

2、現有的老人跌倒報警裝置在使用時，由于老人穿戴過程中行動不便，報警器本體充電時需要將掛繩脫卸進行取出，不便于警報器本體的快速拆卸和安裝，并且在充電過程中報警器本體容易發熱，不便于提供支撐和散熱。

技術實現思路

1、本實用新型的主要目的在于提供一種老人跌倒報警裝置，可以有效解決背景技術中的技術問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種老人跌倒報警裝置，包括報警器本體，所述報警器本體的頂部安裝有定位組件，所述報警器本體的兩側安裝有防護組件，所述定位組件包括定位塊，所述定位塊的底部靠兩側均固定安裝有插塊，所述定位塊的頂部居中位置固定安裝有掛環，貫穿所述定位塊的前部活動安裝有轉桿，所述轉桿的前端固定安裝有旋鈕，所述轉桿的后端且位于定位塊的內部安裝有蝸桿，所述蝸桿的外圍且位于定位塊的內部靠兩側均活動安裝有蝸輪，所述蝸輪的頂部和底部均固定安裝有軸盤，位于底部所述軸盤的底部安裝有定位桿，所述報警器本體的頂部分別開設有兩個插槽和兩個定位孔。

4、作為本實用新型的進一步方案，所述插塊與插槽之間呈卡接設置，兩個所述定位孔位于兩個插槽之間。

5、作為本實用新型的進一步方案，所述蝸桿與兩個蝸輪之間呈嚙合連接設置，所述蝸輪通過兩個軸盤位于定位塊的內部呈旋轉設置。

6、作為本實用新型的進一步方案，所述定位桿貫穿在定位塊的底部伸出的長度小于插塊的長度，所述定位桿位于定位孔內呈螺紋連接設置。

7、作為本實用新型的進一步方案，所述防護組件包括撐板和緩沖墊，所述緩沖墊套接在報警器本體的外圍，所述撐板活動安裝在報警器本體的后部，所述撐板的頂部與報警器本體之間安裝有鉸鏈，所述撐板的后部貼邊的位置設置有棉條，貫穿所述撐板的后部靠近底端的位置開設有掛槽，所述報警器本體的后部開設有收納槽，所述報警器本體的后部靠中段設置有所干個散熱孔。

8、作為本實用新型的進一步方案，所述撐板通過鉸鏈位于報警器本體的后部呈活動旋轉設置，掛槽呈半圓形設置。

9、作為本實用新型的進一步方案，所述撐板位于收納槽內呈相互匹配設置。

10、本實用新型的有益效果如下：

11、通過設置定位組件，旋轉旋鈕使蝸桿帶動兩個蝸輪旋轉，進而使定位桿旋轉，通過定位桿與定位孔的螺紋連接，使定位桿與定位孔連接或脫離，便于報警器本體的安裝和拆卸，方便對報警器本體進行充電，減少掛繩的脫卸操作，插塊的長度大于定位桿的長度，使插塊優先插入插槽內，使報警器本體與定位塊快速對接，方便報警器本體的快速安裝佩戴；

12、通過設置防護組件，撐板通過鉸鏈進行旋轉，通過掛槽將撐板展開，便于報警器本體在充電過程中進行支撐和散熱，方便撐板的展開和收納，通過使用緩沖墊和棉條，能夠減小外部的磕碰，同時減小報警器本體對人體的碰撞。

技術特征：

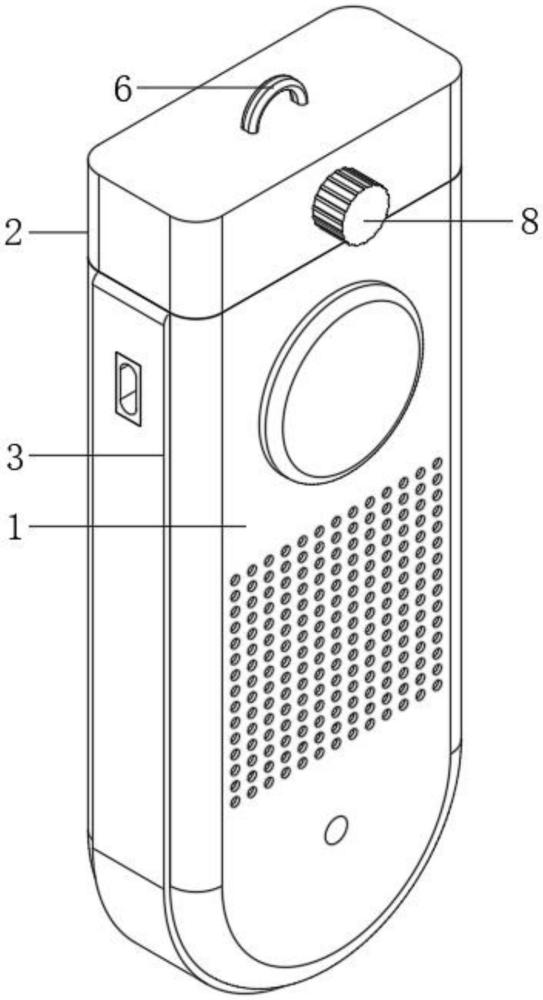

1.一種老人跌倒報警裝置，包括報警器本體(1)，所述報警器本體(1)的頂部安裝有定位組件(2)，所述報警器本體(1)的兩側安裝有防護組件(3)，其特征在于：所述定位組件(2)包括定位塊(4)，所述定位塊(4)的底部靠兩側均固定安裝有插塊(5)，所述定位塊(4)的頂部居中位置固定安裝有掛環(6)，貫穿所述定位塊(4)的前部活動安裝有轉桿(7)，所述轉桿(7)的前端固定安裝有旋鈕(8)，所述轉桿(7)的后端且位于定位塊(4)的內部安裝有蝸桿(9)，所述蝸桿(9)的外圍且位于定位塊(4)的內部靠兩側均活動安裝有蝸輪(10)，所述蝸輪(10)的頂部和底部均固定安裝有軸盤(11)，位于底部所述軸盤(11)的底部安裝有定位桿(12)，所述報警器本體(1)的頂部分別開設有兩個插槽(13)和兩個定位孔(14)。

2.根據權利要求1所述的一種老人跌倒報警裝置，其特征在于：所述插塊(5)與插槽(13)之間呈卡接設置，兩個所述定位孔(14)位于兩個插槽(13)之間。

3.根據權利要求1所述的一種老人跌倒報警裝置，其特征在于：所述蝸桿(9)與兩個蝸輪(10)之間呈嚙合連接設置，所述蝸輪(10)通過兩個軸盤(11)位于定位塊(4)的內部呈旋轉設置。

4.根據權利要求1所述的一種老人跌倒報警裝置，其特征在于：所述定位桿(12)貫穿在定位塊(4)的底部伸出的長度小于插塊(5)的長度，所述定位桿(12)位于定位孔(14)內呈螺紋連接設置。

5.根據權利要求1所述的一種老人跌倒報警裝置，其特征在于：所述防護組件(3)包括撐板(15)和緩沖墊(16)，所述緩沖墊(16)套接在報警器本體(1)的外圍，所述撐板(15)活動安裝在報警器本體(1)的后部，所述撐板(15)的頂部與報警器本體(1)之間安裝有鉸鏈(17)，所述撐板(15)的后部貼邊的位置設置有棉條(18)，貫穿所述撐板(15)的后部靠近底端的位置開設有掛槽(19)，所述報警器本體(1)的后部開設有收納槽(20)，所述報警器本體(1)的后部靠中段設置有所干個散熱孔(21)。

6.根據權利要求5所述的一種老人跌倒報警裝置，其特征在于：所述撐板(15)通過鉸鏈(17)位于報警器本體(1)的后部呈活動旋轉設置，掛槽(19)呈半圓形設置。

7.根據權利要求5所述的一種老人跌倒報警裝置，其特征在于：所述撐板(15)位于收納槽(20)內呈相互匹配設置。

技術總結
本技術公開了一種老人跌倒報警裝置，涉及醫療康復器械領域，包括報警器本體，所述報警器本體的頂部安裝有定位組件，所述報警器本體的兩側安裝有防護組件，所述定位組件包括定位塊，所述定位塊的底部靠兩側均固定安裝有插塊，所述定位塊的頂部居中位置固定安裝有掛環，貫穿所述定位塊的前部活動安裝有轉桿，所述轉桿的前端固定安裝有旋鈕，所述轉桿的后端且位于定位塊的內部安裝有蝸桿，所述蝸桿的外圍且位于定位塊的內部靠兩側均活動安裝有蝸輪，所述蝸輪的頂部和底部均固定安裝有軸盤；便于報警器本體的快速安裝和拆卸，方便在拆卸充電時減少掛繩的脫卸操作，同時方便在充電過程中進行支撐和散熱，減小外部的磕碰和對人體的碰撞。

技術研發人員：宋華成,劉月成,滕龍,祝自清,劉學文,周峰,王新紅,張凱
受保護的技術使用者：山東藍能智能科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
