本發明涉及卷材送料機領域，具體是涉及卷材送料機用安全預警設備。

背景技術：

1、卷材送料機用安全預警設備是通常安裝在設備的內部，在緊急情況下，如發現卷材卡住導致設備異常運轉、出現異響或者有其他安全隱患時，操作人員可以迅速按下急停按鈕，讓設備停止運轉，防止事故的發生。

2、目前市面上的卷材送料機用安全預警設備存在諸多弊端，這些問題對生產作業的安全性、穩定性以及成本效益等方面都帶來了不良影響，一方面，多數傳統安全預警設備檢測手段較為單一，例如常見的僅依靠光幕傳感器，雖能對人員侵入危險區起到一定預警作用，但面對如異物卡住等復雜機械故障時，一旦異物卡住送料機，無法及時察覺并采取措施，極易導致異物飛濺，使現場工作人員面臨被高速飛濺異物擊傷的風險，嚴重威脅人身安全。

3、另一方面，傳統設備缺乏精準且連貫的保護機制。往往單純依靠電氣線路控制斷電，當遇到故障，由于環節單一，只要電氣線路稍有故障，整個斷電保護就會失效，設備便會持續異常運轉，不僅加速設備自身磨損，縮短使用壽命，還會因長時間異常運轉引發更嚴重的機械故障，甚至造成火災等災難性后果，給企業帶來巨大的經濟損失，最后，傳統設備故障溯源能力較差，籠統的故障檢測方式，需要通過大范圍排查，導致設備停機時間延長。

4、其次，傳統設備在短路響應速度方面依賴熔斷器來應對短路狀況，然而熔斷器的工作原理決定了它需要短路電流累積到一定程度、經過特定時長使熔體熔斷，才能切斷電路，在這一過程中，短路電流毫無阻礙地持續沖擊設備內部的電氣元件，極易造成諸如電機繞組燒毀、控制器芯片損壞等嚴重后果，大幅增加設備維修成本與停機時間，嚴重影響生產進度。

5、另外，電源切斷方式過于粗放，常見的是直接斷開總電路開關，這看似簡單直接，實則“一刀切”的做法隱患重重，一旦總開關跳閘，整個送料機系統瞬間陷入全面停電狀態，不僅正在運行的如卷材張力調節裝置、輸送帶驅動電機等輔助設備戛然而止，與之相連的控制系統也被迫關停，導致設備重啟時，需要耗費大量時間重新初始化各個系統，恢復生產的流程繁瑣復雜，極大地降低了生產連續性，增加了企業的運營成本。

6、且傳統設備對電弧處理能力薄弱，當電路切斷瞬間產生電弧時，多數傳統設備只能任電弧在空氣中自然冷卻消散，這種方式效率極低，殘留的電弧四處游離，一方面，容易侵蝕電氣設備的絕緣層，日積月累之下，絕緣性能大幅下降，為后續頻繁出現短路故障埋下禍根；另一方面，游離電弧若意外接觸到其他導電部件，容易引發新的短路點，使設備陷入更危險的故障循環，嚴重危及現場操作人員的人身安全與設備的完好性。

7、最后，機械與電氣防護協同性差，傳統預警設備要么側重于單純的電氣防護，如僅靠漏電保護器監測漏電情況；要么局限于簡單機械急停，像只在操作面板設置急停按鈕，二者之間缺乏有效的聯動與配合，一旦遇到復雜的短路故障場景，電氣防護失效時機械防護難以及時補位，或者機械防護動作后電氣系統無法精準反饋，無法形成全方位的防護體系，導致設備在面對突發狀況時防護漏洞百出，安全風險陡增。

8、因此，需要提供卷材送料機用安全預警設備，旨在解決上述問題。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供卷材送料機用安全預警設備。

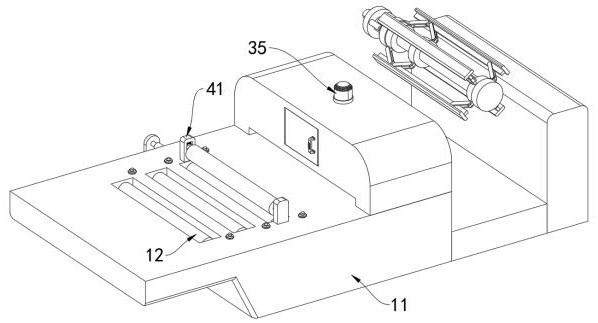

2、為實現上述目的，本發明提供如下技術方案：卷材送料機用安全預警設備，包括送料機殼體、送料組，所述送料組設置于送料機殼體的頂部，所述送料機殼體的頂部設置有用于防止設備出現短路引發安全問題的安全組件，所述安全組件的上方設置有用于防止送料組因卡殼情況引發安全事故的防卡料組件，所述送料組的上方設置有用于配合防卡料組件工作的觸發組件。

3、優選的，所述安全組件包括有保護殼，所述保護殼設置于送料機殼體的頂部，所述保護殼的內部固定連接有定位板，所述定位板的底部固定連接有三角輸電片，所述定位板的頂部滑動連接有撞針柱，所述撞針柱與定位板之間固定連接有第一復位彈簧。

4、優選的，所述安全組件還包括有磁力線圈，所述磁力線圈套接于撞針柱與第一復位彈簧的外側，所述保護殼的底部轉動連接有導電板，所述導電板的底部固定連接有第二復位彈簧，所述第二復位彈簧遠離導電板的一端固定連接有斷電撥片，且所述斷電撥片轉動連接于保護殼的底部，所述保護殼的內腔頂部固定連接有滅弧室。

5、優選的，所述防卡料組件包括有氣囊筒，所述氣囊筒卡接于保護殼的頂部，所述氣囊筒的頂部呈環形分布固定連接有熱量傳輸桿，所述熱量傳輸桿的底部固定連接有密封管。

6、優選的，所述防卡料組件還包括有制熱片，所述制熱片固定連接于保護殼的頂部，所述送料機殼體的頂部固定連接有警報燈。

7、優選的，所述觸發組件包括有定位塊組，所述定位塊組固定連接于送料機殼體的頂部，且所述定位塊組設置于送料組的上方，所述定位塊組的內部轉動連接有驅動桿，且所述驅動桿滑動連接于定位塊組的內部，所述定位塊組的內部滑動連接有弧形限制塊，且所述弧形限制塊與定位塊組之間固定連接于第三復位彈簧。

8、優選的，所述觸發組件還包括有第一導電片組，所述第一導電片組固定連接于驅動桿的兩端，所述定位塊組的內部固定連接有第二導電片組，且所述第二導電片組設置于第一導電片組的上方。

9、優選的，所述設備使用電源由磁力線圈、三角輸電片、導電板、警報燈組成一條電路通路。

10、優選的，所述第一導電片組與設備使用電源之間具有電性連接關系，所述第二導電片組與制熱片之間具有電性連接關系。

11、優選的，所述氣囊筒設置于撞針柱的上方，所述密封管設置于氣囊筒的內部，且所述密封管的內部設置有疊氮化鈉。

12、本發明提供的卷材送料機用安全預警設備，與現有技術相比，本發明的有益效果是：

13、1、通過防卡料組件與觸發組件的設置，達到了在卷材送料過程中出現異物卡住等情況時，會出現異物飛濺與設備異常運轉等影響工作人員安全的情況，而在此過程中異物會抵觸驅動桿，使驅動桿帶動第一導電片組與第二導電片組脫離抵觸，最后使制熱片通過熱量傳輸桿觸發密封管內部的疊氮化鈉，最后達到氣囊筒帶動撞針柱抵觸斷電撥片，使設備進行斷電，同時警報燈熄滅，達到保證工作人員人身安全的目的；

14、其中，對比傳統卷材送料機安全預警設備依賴的單一傳感器檢測方式，而上述結構構建了一套從異物抵觸驅動桿開始的連鎖反應機制，當異物卡住導致驅動桿受力移動，瞬間帶動第一導電片組與第二導電片組脫離抵觸，這種基于機械傳動與導電片聯動的方式，反應速度極快，在異物剛造成影響的瞬間就啟動后續保護流程，避免了危險狀況進一步惡化的時間；

15、另外，對比傳統設備對于隱藏較深、不易被常規傳感器監測到的故障點，缺乏有效的觸發保護手段，而上述利用制熱片精準供熱，確保在特定故障情境下，即異物卡住驅動桿引發一系列連鎖反應后，熱量才精準地傳輸?shù)矫芊夤埽せ畀B氮化鈉，疊氮化鈉性質穩定但一旦被精準觸發就會迅速反應，為后續氣囊筒帶動撞針柱抵觸斷電撥片提供動力，整個過程精準控制，避免了誤觸發，相較于傳統預警設備一刀切的斷電方式，更加智能；

16、且相比傳統設備籠統的故障檢測，上述結構在事故發生后，通過檢查驅動桿位置、導電片組接觸情況等，能夠快速定位是異物卡住導致的問題，便于維修人員精準找到故障根源，縮短維修時間，降低維修成本，提高整個卷材送料系統的運行穩定性。

17、2、通過安全組件的設置，達到了在設備出現短路情況時，迅速增大的電流會通過磁力線圈使撞針柱快速壓縮第一復位彈簧，同時撞針柱會迅速抵觸斷電撥片，使斷電撥片抵觸導電板與三角輸電片快速分離，進而達到迅速切斷設備電源的目的，且導電板與三角輸電片分離產生的電弧會流向滅弧室進行消耗，進一步提高了設備的安全性；

18、其中，對比傳統卷材送料機安全預警設備面對短路情況僅靠熔斷器來切斷電流的情況，因熔斷器需要電流達到一定閾值且經過一定時間使熔體熔斷才能起作用，這期間短路電流持續對設備造成沖擊，損壞電氣元件，反觀上述結構一旦出現短路，迅速增大的電流瞬間通過磁力線圈，利用電磁力驅動撞針柱動作，幾乎在瞬間壓縮第一復位彈簧并抵觸斷電撥片，實現導電板與三角輸電片的快速分離，極大地縮短了從短路發生到電源切斷的時間，有效保護設備核心部件免受長時間大電流沖擊，降低設備損壞風險；

19、另外，傳統設備切斷電源的方式較為粗放，如直接切斷總電路開關，這會導致整個送料機系統突然斷電，正在運行的一些輔助設備、控制系統也一并關停，不利于設備的后續快速重啟與恢復，上述結構精準定位到導電板與三角輸電片這一關鍵輸電鏈路，僅將其分離，在切斷短路電流源頭的同時，保障了與短路無關的其他部分電路的相對穩定，使得故障排除后，只需恢復這一鏈路即可快速重啟送料機，提高了生產連續性；

20、最后，傳統設備多依賴空氣自然冷卻消散電弧，這種方式效率低下，殘留的電弧容易引發二次電氣故障，如造成電氣絕緣層損壞、引發新的短路點等，而上述結構專門設置滅弧室，當導電板與三角輸電片分離產生電弧時，引導電弧流向滅弧室，利用滅弧室內特殊的材料、結構消耗電弧能量，將電弧熄滅，從根本上杜絕了電弧帶來的潛在危害，為設備運行營造更安全的電氣環境。

21、且傳統預警設備通常是單純的電氣防護或簡單的機械急停，二者缺乏深度協同，新型結構將磁力線圈產生的電磁力驅動撞針柱這一機械動作與導電板、三角輸電片等電氣部件緊密結合，以機械帶動電氣切斷，電氣反饋保障機械動作持續穩定（如第一復位彈簧保障撞針柱復位準確性，確保斷電撥片可靠動作），形成一個有機的防護整體，比單一防護模式更能應對復雜多變的短路故障場景，全方位提升設備安全性。

22、3、通過安全組件與防卡料組件和觸發組件的設置，達到了在卷材送料機出現短路與異物卡料的情況下設備均自動進行斷電，同時警報燈自動熄滅，對比傳統卷材送料機的安全預警裝置功能單一，無法同時兼顧短路和異物卡住這類不同類型的故障監測，上述結構則實現了對這兩種故障的同步精準監測。
