本發明例如是有關于一種對內部電源電壓產生電路供給或消耗輔助電源電壓的電荷的內部電源電壓輔助電路、具備該內部電源電壓輔助電路的半導體存儲裝置以及半導體裝置，所述內部電源電壓產生電路用于半導體存儲裝置或半導體裝置且產生內部電源電壓VDD。另外，在本發明中，內部電源電壓輔助電路是指包含內部電源電壓輔助供給電路及內部電源電壓輔助消耗電路，所述內部電源電壓輔助供給電路供給輔助電源電壓的電荷，所述內部電源電壓輔助消耗電路消耗輔助電源電壓的電荷，該內部電源電壓輔助電路亦可為內部電源電壓輔助供給電路與內部電源電壓輔助消耗電路中的任一者。

背景技術：

利用富爾諾罕(Fowler-Nordheim，F(xiàn)N)隧道效應的例如快閃存儲器(flash memory)等非易失性存儲裝置為了進行數據的寫入(編程(program))或擦除而需要規定的高電壓(High Voltage，HV)。此時，由于電荷泵(charge pump)電路的效率性的問題，使外部電源電壓VCC降壓非常困難。因而，由外部電源電壓VCC產生內部電源電壓VDD，并用于存儲裝置的周邊電路中，但此時必須將該內部電源電壓VDD調整至周邊的金屬氧化物半導體(Metal-Oxide-Semiconductor，MOS)晶體管(transistor)的適當?shù)膭?dòng)作電壓范圍內。例如與非(Not AND，NAND)型快閃存儲器中，通常產生2V～2.3V的內部電源電壓VDD(例如參照專利文獻1)。

現有技術文獻

專利文獻

專利文獻1：日本專利特開2014-010877號公報

專利文獻2：日本專利特開2006-268656號公報

專利文獻3：日本專利特開2009-157728號公報

專利文獻4：美國專利申請案公開第2004/199803號說明書

技術實現要素：

[發明所欲解決的問題]

通常的NAND型快閃存儲器的讀出模式是使用單一數據速率(Single Data Rate，SDR)，但最近導入有使用雙倍數據速率(Double Data Rate，DDR)來進行讀出的快閃存儲器制品，預料將來會形成大的市場。即，以往的使用SDR的NAND型快閃存儲器中，即使利用借由以往的內部電源電壓產生電路所產生的內部電源電壓VDD來動作，讀出特性的性能亦已足夠，但在使用DDR的NAND型快閃存儲器的情況下，考慮無法以下述方式進行數據的讀出。

例如現有技術的內部電源電壓產生電路相對于SDR型快閃存儲器而充分動作，但相對于DDR型快閃存儲器則不夠充分。例如SDR型快閃存儲器的讀出周期為25ns，但DDR型快閃存儲器的讀出周期為10ns以下。

即，對于進行DDR動作時的負載電流iVDD的波動(swing)而言，由于為高速的數據速率，因此與進行SDR動作時相比變得非常大。換言之，在負載電源電流iVDD流動時，內部電源電壓VDD會大幅掉落而電平恢復變慢。此處，例如當負載電流iVDD在短時間內發生變化時，預料內部電源電壓產生電路將無法以保持內部電源電壓VDD的方式來動作。

例如，在專利文獻2中公開了：檢測延遲鎖相環(delay-locked loop，DLL)電路的時脈頻率，當時脈頻率高至規定以上時，施加附加的內部電壓。而且，在專利文獻3中公開了：具備附加的內部電源電路，在對外部電源電壓進行降壓而供給至對象電路時，為了在對象電路的動作開始時與動作結束時的任一情況下均獲得良好的電源特性，該附加的內部電源電路能夠在主動傳輸?shù)拇?standby)時進行超速驅動(over drive)。進而，專利文獻3中公開了：基于時脈頻率及動作模式來使內部電源電壓發生變化。

在用于改善動作速度的簡單方法中，若增大對產生內部電源電壓VDD的驅動晶體管進行控制的差動放大器的能力，則響應速度增大。然而，該方法中，消耗電力會大幅增大，存在振蕩的風險(risk)。

本發明的目的在于解決以上的問題，提供一種內部電源電壓輔助電路，例如即使是以DDR進行數據讀出的半導體存儲裝置，亦能以比現有技術高的速度進行數據的讀出而消耗電力不會大幅增大。

而且，本發明的另一目的在于提供一種具備所述內部電源電壓輔助電路 的半導體存儲裝置及半導體裝置。

[解決問題的技術手段]

第一發明的內部電源電壓輔助電路用于內部電源電壓產生電路，所述內部電源電壓產生電路包括差動放大器及驅動晶體管，所述差動放大器將供給至負載電路的內部電源電壓與規定的第一基準電壓進行比較，并從輸出端子輸出表示比較結果的控制信號，所述驅動晶體管根據所述控制信號來驅動外部電源電壓，并將內部電源電壓經由內部電源線而輸出至負載電路，且所述內部電源電壓產生電路將所述內部電源電壓調整成為所述第一基準電壓，所述內部電源電壓輔助電路的特征在于包括：時序檢測電路，檢測數據信號的變化，產生并輸出檢測信號；以及內部電源電壓輔助供給電路，基于所述檢測信號，輔助性地供給針對所述負載電路的電流。

所述內部電源電壓輔助電路的特征在于，所述內部電源電壓輔助供給電路包括：輔助電壓產生電路，包含串聯連接于外部電源電壓與所述內部電源線之間的第一MOS晶體管及第二MOS晶體管；以及控制電壓產生電路，產生用于對所述內部電源線供給規定電流的控制電壓，所述第一MOS晶體管是根據所述檢測信號受到控制，所述第二MOS晶體管是基于所述控制電壓受到控制，以使規定電流流動。

而且，所述內部電源電壓輔助電路的特征在于，所述輔助電壓產生電路還包括：充電電容器，被插入至第一MOS晶體管及第二MOS晶體管之間，對所述電流的電荷進行充電。

進而，所述內部電源電壓輔助電路的特征在于，所述控制電壓產生電路根據如下所述的電流來產生控制電壓，所述電流為基于所述外部電源電壓來使與基于所述內部電源電壓而流動的規定電流對應的電流流動時的所述電流。

所述內部電源電壓輔助電路的特征在于，所述控制電壓產生電路包括：調節器型控制電壓產生電路，使電流流至彼此串聯連接于所述外部電源電壓與接地電壓之間的第三MOS晶體管及電阻，從而產生如下所述的控制電壓并作為控制電壓而輸出，所述控制電壓施加至所述第三MOS晶體管的柵極，以使所述第三MOS晶體管與所述電阻的連接點的電壓成為規定的第二基準電壓。

此處，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓與所 述第一基準電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓低于或高于所述第一基準電壓。

所述內部電源電壓輔助電路的特征在于，所述控制電壓產生電路產生并輸出如下所述的控制電壓，所述控制電壓施加至所述第二MOS晶體管的柵極，以使所述內部電源線的內部電源電壓成為規定的第二基準電壓。

此處，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓與所述第一基準電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓低于或高于所述第一基準電壓。

所述內部電源電壓輔助電路的特征在于，所述內部電源電壓輔助供給電路包括：輔助電壓產生電路，包含串聯連接于外部電源電壓與所述內部電源線之間的電阻及MOS晶體管，所述MOS晶體管是根據所述檢測信號受到控制。

而且，所述內部電源電壓輔助電路的特征在于，所述內部電源電壓輔助供給電路包括：輔助電壓產生電路，包含連接于外部電源電壓與所述內部電源線之間的MOS晶體管，所述MOS晶體管是根據所述檢測信號受到控制。

所述內部電源電壓輔助電路的特征在于，所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，所述內部電源電壓輔助供給電路并聯地具備所述多比特的檢測信號的數量的輔助電壓產生電路。

而且，所述內部電源電壓輔助電路的特征在于，所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，所述內部電源電壓輔助電路還包括：數據遷移計數電路，基于所述多比特的檢測信號，產生遷移檢測信號并將所述遷移檢測信號輸出至所述內部電源電壓輔助供給電路，所述遷移檢測信號具有與所述多比特的檢測信號的具有規定電平的比特?cái)?shù)對應的脈寬。

進而，所述內部電源電壓輔助電路的特征在于：所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，所述內部電源電壓輔助供給電路并聯地具備所述多比特的檢測信號的數量的輔助電壓產生電路，所述內部電源電壓輔助電路還包括：比較電路，將所述內部 電源電壓與規定的第三基準電壓進行比較并產生比較結果信號，基于所述比較結果信號與所述多比特的檢測信號，產生不同的多個檢測信號并輸出至多個輔助電壓產生電路。

此處，所述內部電源電壓輔助電路的特征在于，所述第三基準電壓與所述第一基準電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述第三基準電壓低于或高于所述第一基準電壓。

所述內部電源電壓輔助電路的特征在于：所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，所述內部電源電壓輔助供給電路并聯地具備所述多比特的檢測信號的數量的輔助電壓產生電路，所述內部電源電壓輔助電路還包括：比較電路，將所述內部電源電壓與規定的第三基準電壓進行比較并產生第一比較結果信號，將所述內部電源電壓與不同于所述第三基準電壓的第四基準電壓進行比較并產生第二比較結果信號，基于所述第一比較結果信號及第二比較結果信號與所述多比特的檢測信號，產生不同的多個檢測信號并輸出至多個輔助電壓產生電路。

而且，所述內部電源電壓輔助電路的特征在于，所述比較電路基于所述第一比較結果信號及第二比較結果信號、所述多比特的檢測信號與規定的情形選擇信號，產生不同的多個檢測信號并輸出至多個輔助電壓產生電路，所述比較電路根據所述情形選擇信號來選擇性地進行切換，以所述內部電源電壓的下降或上升來與所述第三基準電壓進行比較，或者與所述第四基準電壓進行比較。

此處，所述內部電源電壓輔助電路的特征在于，所述第三基準電壓或所述第四基準電壓與所述第一基準電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述第三基準電壓低于或高于所述第一基準電壓。

所述內部電源電壓輔助電路的特征在于，所述內部電源電壓輔助電路包括：解碼器，將規定的第一多比特的檢測信號解碼為具有比所述多比特的檢測信號的比特?cái)?shù)小的比特?cái)?shù)的解碼檢測信號；多個輔助電壓產生電路，分別包含串聯連接于外部電源電壓與所述內部電源線之間的第一MOS晶體管及第二MOS晶體管；以及多個控制電壓產生電路，使電流流至彼此串聯連接于所述外部電源電壓與接地電壓之間的第三MOS晶體管與電阻，從而產生 向所述第三MOS晶體管的柵極施加的控制電壓，并產生向?qū)?yīng)的所述各輔助電壓產生電路的第一MOS晶體管的柵極施加的控制電壓，并分別予以輸出，所述向所述第三MOS晶體管的柵極施加的控制電壓使所述第三MOS晶體管與所述電阻的連接點的電壓成為規定的第二基準電壓，所述各輔助電壓產生電路的第二MOS晶體管根據所述解碼檢測信號的對應的比特而受到控制，

所述各輔助電壓產生電路的第一MOS晶體管基于來自所述各控制電壓產生電路的控制電壓受到控制，以使規定電流流動。

而且，所述內部電源電壓輔助電路的特征在于，所述輔助電壓產生電路還包括：充電電容器，插入至第一MOS晶體管及第二MOS晶體管之間，對所述電流的電荷進行充電。

此處，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓與所述第一基準電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述第二基準電壓低于或高于所述第一基準電壓。

進而，所述內部電源電壓輔助電路的特征在于，在所述多個控制電壓產生電路中，各自的所述第二基準電壓彼此相等或互不相同。

進而，所述內部電源電壓輔助電路的特征在于，在所述多個控制電壓產生電路中，各自的所述電阻的電阻值彼此相等或互不相同。

所述內部電源電壓輔助電路的特征在于，所述MOS晶體管為PMOS晶體管或NMOS晶體管。

所述內部電源電壓輔助電路的特征在于：所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，內部電源電壓輔助供給電路包括輔助電壓產生電路，所述輔助電壓產生電路包含串聯連接于外部電源電壓與所述內部電源線之間的規定通道的MOS晶體管及第一N通道MOS晶體管，且內部電源電壓輔助供給電路包括控制電壓產生電路，所述控制電壓產生電路基于所述外部電源電壓，使電流流至彼此串聯連接的第二N通道MOS晶體管及電阻，并將所述第二N通道MOS晶體管的輸出電壓作為控制電壓而輸出，在所述內部電源電壓輔助供給電路中，所述規定通道MOS晶體管根據所述多比特的檢測信號受到控制，所述第一N通道MOS晶體管基于所述控制電壓受到控制，以使規定電流流動。

而且，所述內部電源電壓輔助電路的特征在于，所述規定通道的MOS晶體管為PMOS晶體管或NMOS晶體管。

此處，所述內部電源電壓輔助電路的特征在于，所述內部電源電壓與所述外部電源電壓相同。

而且，所述內部電源電壓輔助電路的特征在于，所述內部電源電壓低于或高于所述外部電源電壓。

第二發明的內部電源電壓輔助電路用于內部電源電壓產生電路，所述內部電源電壓產生電路包括差動放大器及驅動晶體管，所述差動放大器將供給至負載電路的內部電源電壓與規定的第一基準電壓進行比較，并從輸出端子輸出表示比較結果的控制信號，所述驅動晶體管根據所述控制信號來驅動外部電源電壓，并將內部電源電壓經由內部電源線而輸出至負載電路，且所述內部電源電壓產生電路將所述內部電源電壓調整成為所述第一基準電壓，所述內部電源電壓輔助電路的特征在于包括：時序檢測電路，根據數據信號來檢測針對所述負載電路的電流減少的情況，并輸出檢測信號；以及內部電源電壓輔助消耗電路，基于所述檢測信號，輔助性地消耗所述負載電路的電流消耗所減少的量。

所述內部電源電壓輔助電路的特征在于，所述內部電源電壓輔助消耗電路包括：輔助電壓消耗電路，包含串聯連接于所述內部電源線與接地之間的第一N通道MOS晶體管及第二N通道MOS晶體管；以及控制電壓產生電路，產生用于自所述內部電源線消耗規定電流的控制電壓，所述第一N通道MOS晶體管根據所述檢測信號受到控制，所述第二N通道MOS晶體管基于所述控制電壓受到控制，以使規定電流流動。

而且，所述內部電源電壓輔助電路的特征在于，所述時序檢測電路分別檢測多比特的數據信號的變化，產生并輸出對應的多比特的檢測信號，所述內部電源電壓輔助消耗電路并聯地具備所述檢測信號的數量的輔助電壓消耗電路。

進而，所述內部電源電壓輔助電路的特征在于，所述時序檢測電路包括：解碼器，將所述檢測信號解碼為具有比所述檢測信號的比特?cái)?shù)小的規定的比特?cái)?shù)的解碼檢測信號，所述內部電源電壓輔助消耗電路并聯地具備所述解碼檢測信號的數量的輔助電壓消耗電路。

第三發明的半導體存儲裝置的特征在于包括所述內部電源電壓輔助電 路。

所述半導體存儲裝置的特征在于，所述半導體存儲裝置基于數據的寫入信號或數據的讀出信號，以比時脈的速度快的速度來分別進行數據的寫入或數據的讀出，

所述時序檢測電路基于所述數據的寫入信號及所述數據的讀出信號來使所述內部電源電壓輔助電路進行動作。

而且，所述半導體存儲裝置的特征在于，所述比時脈的速度快的速度為時脈的倍速即雙倍數據速率(Double Data Rate，DDR)。

第四發明的半導體裝置的特征在于包括所述內部電源電壓輔助電路。

(發明的效果)

根據本發明的內部電源電壓輔助電路，借由輔助性地供給針對內部電源線的電流，或者借由自內部電源線輔助性地消耗電流以使該電流平均化，從而可使內部電源電壓VDD穩定化。因而，例如即使是以DDR進行數據讀出的半導體存儲裝置，亦能以比現有技術高的速度進行數據的讀出而消耗電力不會大幅增大。

附圖說明

圖1是表示本發明的實施形態1的非易失性存儲裝置的結構的方塊圖。

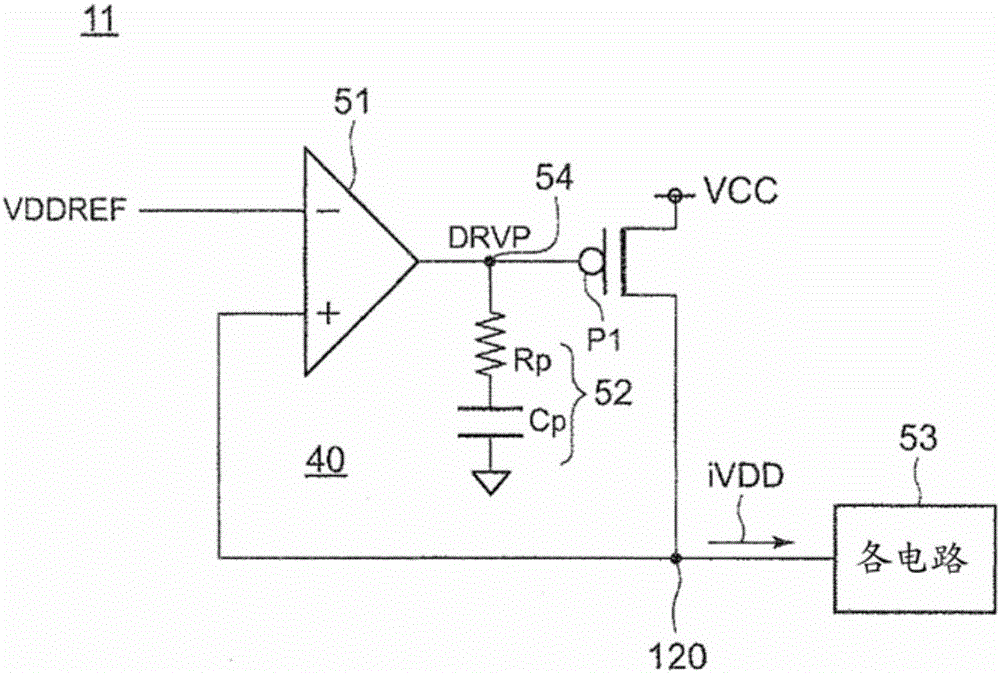

圖2是表示圖1的內部電源電壓產生電路11的結構的電路圖。

圖3是圖1的非易失性存儲裝置中的特征部分的方塊圖，是表示輸入/輸出緩沖器31的與數據輸出相關的電路部的結構的方塊圖。

圖4是表示圖3的電路動作的各信號的時序圖。

圖5是表示圖3的內部電源電壓輔助供給電路14、電平偏移器17、數據輸出流水線電路55、輸出處理電路55A及時序檢測電路13的結構的電路圖。

圖6是表示圖5的電路動作的各信號的時序圖。

圖7A是表示本發明的實施形態2的內部電源電壓輔助供給電路14A的結構的電路圖。

圖7B是表示本發明的實施形態2的變形例的內部電源電壓輔助供給電路14Aa的結構的電路圖。

圖8A是表示本發明的實施形態3的內部電源電壓輔助供給電路14B的結構的電路圖。

圖8B是表示本發明的實施形態3的變形例的內部電源電壓輔助供給電路14Ba的結構的電路圖。

圖9是表示本發明的實施形態4的內部電源電壓輔助供給電路14C的結構的電路圖。

圖10是表示本發明的實施形態5的內部電源電壓輔助供給電路14D的結構的電路圖。

圖11是表示本發明的實施形態6的內部電源電壓輔助供給電路14E的結構的電路圖。

圖12是表示本發明的實施形態7的內部電源電壓輔助供給電路14F的結構的電路圖。

圖13是表示本發明的實施形態8的內部電源電壓輔助供給電路14G的結構的電路圖。

圖14是表示本發明的實施形態9的內部電源電壓輔助供給電路14H及解碼器98的結構的電路圖。

圖15是表示本發明的實施形態10的內部電源電壓輔助供給電路14a與其周邊電路的結構的電路圖。

圖16是表示圖15的電路動作的使能信號ENBP的時序圖。

圖17是表示本發明的實施形態11的內部電源電壓輔助供給電路14與其周邊電路的結構的電路圖。

圖18A是在圖17的電路中表示情形1的動作的時序圖。

圖18B是在圖17的電路中表示情形2的動作的時序圖。

圖19是表示本發明的實施形態12的內部電源電壓輔助供給電路14與其周邊電路的結構的電路圖。

圖20是表示圖19的邏輯電路73的結構的電路圖。

圖21A是在圖19的電路中表示情形11的整體動作的時序圖。

圖21B是在圖19的電路中表示情形12的整體動作的時序圖。

圖22A是在圖19的電路中表示情形11的詳細動作的時序圖。

圖22B是在圖19的電路中表示情形12的詳細動作的時序圖。

圖23是表示本發明的實施形態13的內部電源電壓輔助消耗電路14I、數據輸出流水線電路55、輸出處理電路55A及時序檢測電路13A的結構的電路圖。

圖24是表示圖23的電路動作的各信號的時序圖。

圖25是為了用于本發明的實施形態13的DDR型快閃存儲器，而在內部電源電壓輔助供給電路14～14H、14a、14Aa、14Ba或內部電源電壓輔助消耗電路14I中適用的控制動作的時序圖。

符號說明

10：基準電壓產生電路

11：內部電源電壓產生電路

12：高電壓及中間電壓產生及控制電路

13、13A：時序檢測電路

14、14A～14H、14a、14Aa、14Ba：內部電源電壓輔助供給電路

14I：內部電源電壓輔助消耗電路

15、15A～15F、15-1～15-3、15Aa：輔助電壓產生電路

15G：輔助電壓消耗電路

16、16A～16C、16Aa、16Ab、16A-1～16A-3、16a：控制電壓產生電路

17：電平偏移器

18：差動放大器

19：相位補償電路

20：存儲單元陣列

21：頁面緩沖器

22：列解碼器

23：狀態暫存器

31：輸入/輸出緩沖器

32：指令解碼器

33：地址緩沖器

35：控制邏輯

36：電源接通復位電路

40：內部電源電壓調整電路

41：輸入/輸出端子

42：R/B信號端子

43：控制信號端子

44：外部電源電壓端子

51：差動放大器

52：相位補償電路

53：各電路(負載電路)

54：連接點

55：數據輸出流水線電路

55A：輸出處理電路

56：電平偏移器

57：緩沖放大器

60：數據遷移計數電路

61、89～90、96：與門

62、84～85：或非門

63、86～87、95、97：反相器

64：傳輸門

65：電容器

66：電容器電路

70～72：比較器

73：邏輯電路

74：或門

81～83、94：與非門

88：異或門

91：偏移暫存器

92：邏輯門

93：異或門

98：解碼器

110：時序信號產生電路

120：內部電源線

ACT：動作指示信號

C21：電容量

CASE_SEL：情形選擇信號

Cc：充電電容器

CLK：時脈

COMP、COMP1、COMP2：比較結果信號

Cp、Cp1：電容器

D、D1、D2：數據信號

DATAS：數據信號

DDR_DOUT、ENABLE：控制信號

DDR_DIN：數據寫入信號

DRVP、VC：控制電壓

EN、ENB、ENI、ENP、ENBP：使能信號

ENB_PRE、ENBP_PRE：使能預備信號

FF1～FF18：延遲型觸發器

I0：電流

iVDD：負載電源電流

N1～N4、N11～N13、N21～N24、N31～N32：N通道MOS晶體管

P1、P11～P14、P21、P31～P32：P通道MOS晶體管

R0、Rg、Rga、Rc、Rp、Rp1、R21、Rd：電阻

t0～t8、t11～t13、t21～t23、t31～t33、t41～t43：時刻

VCC、VCCQ：外部電源電壓

VDD：內部電源電壓

VDDREF：內部電源電壓用基準電壓

VREF、VDDREFA、VDDREF1～VDDREF3、VDDREFA1～VDDREFA3：基準電壓

具體實施方式

以下，參照圖式來說明本發明的實施形態。另外，在以下的各實施形態中，對于同樣的構成要素標注相同的符號。

實施形態1

圖1是表示本發明的實施形態1的非易失性存儲裝置的結構的方塊圖。實施形態1的非易失性存儲裝置例如為快閃存儲器，其特征在于，為了產生即使進行例如DDR動作亦可高速地動作的內部電源電壓VDD，除了內部電源電壓產生電路11以外，更具備時序檢測電路13及內部電源電壓輔助供給 電路14。

在圖1中，非易失性存儲裝置包括：

(1)例如作為快閃存儲器陣列的存儲單元陣列(memory cell array)20，存儲數據；

(2)頁面緩沖器(page buffer)21，用于以頁面為單位對存儲單元陣列20寫入來自輸入/輸出緩沖器31的數據時，或者用于以頁面為單位讀出來自存儲單元陣列的數據并輸出至輸入/輸出緩沖器31時；

(3)列解碼器(row decoder)22，用于響應指定地址(address)來指定存儲單元陣列20的區塊及字線(word line)；

(4)狀態暫存器(status register)23，基于來自控制邏輯35的信號來暫時存儲該非易失性存儲裝置的狀態并輸出至輸入/輸出緩沖器31，產生就緒/占線(ready/busy)信號(R/B信號)并輸出至R/B信號端子42；

(5)輸入/輸出緩沖器31，暫時存儲經由輸入/輸出端子41而輸入/輸出的數據；

(6)指令解碼器(command decoder)32，對來自輸入/輸出緩沖器31的指令進行解碼，并將經解碼的指令數據輸出至控制邏輯35；

(7)地址緩沖器33，暫時存儲來自輸入/輸出緩沖器31的指定地址；

(8)電源接通復位(power on reset)電路36，在基于外部電源電壓VCC而電源接通時，輸出用于復位該半導體晶片的動作的復位信號；

(9)基準電壓產生電路10，基于經由外部電源電壓端子44而施加的外部電源電壓VCC，產生規定的內部電源電壓用基準電壓VDDREF與規定的基準電壓VREF；

(10)內部電源電壓產生電路11，基于所述基準電壓VDDREF產生內部電源電壓VDD，并供給至各電路；

(11)高電壓及中間電壓產生及控制電路12，基于所述基準電壓VREF產生并輸出數據的寫入(編程)及擦除所需的高電壓(HV)及中間電壓(MV)；

(12)控制邏輯35，基于來自指令解碼器32的指令數據、經由控制信號端子43而輸入的控制信號或來自電源接通復位電路36的復位信號，對該非易失性存儲裝置內的各電路(包括基準電壓產生電路10、內部電源電壓產生電路11以及高電壓及中間電壓產生及控制電路12、時序檢測電路13、內部電源電壓輔助供給電路14、頁面緩沖器21、狀態暫存器23)進行規定的 控制；

(13)時序檢測電路13，基于輸入/輸出緩沖器31內的數據信號來檢測規定的時序，基于該規定的時序產生并輸出動作指示信號ACT；以及

(14)內部電源電壓輔助供給電路14，基于動作指示信號ACT產生規定的輔助電源電壓并供給至內部電源電壓VDD的線。

圖2是表示圖1的內部電源電壓產生電路11的結構的電路圖。圖2的內部電源電壓產生電路11的特征在于包括：內部電源電壓調整電路40，包含差動放大器51、作為驅動晶體管的P通道MOS晶體管P1及相位補償電路52。

在圖2的內部電源電壓調整電路40中，基準電壓VDDREF被輸入至差動放大器51的反轉輸入端子，自連接于外部電源電壓VCC的P通道MOS晶體管P1輸出的內部電源電壓VDD被輸入至差動放大器51的非反轉輸入端子，來自差動放大器51的輸出端子的控制電壓(比較結果電壓)經由連接點54而施加至P通道MOS晶體管P1的柵極。另外，在連接點54上，連接有具備電阻Rp及電容器Cp的串聯電路的相位補償電路52，將其電壓設為DRVP。以所述方式構成的內部電源電壓調整電路40基于基準電壓VDDREF，由外部電源電壓VCC產生規定的內部電源電壓VDD并予以保持，并利用電源電流iVDD經由內部電源電壓VDD的內部電源線120而供給至非易失性存儲裝置內的各電路(負載電路)53。

圖3是圖1的非易失性存儲裝置中的特征部分的方塊圖，是表示輸入/輸出緩沖器31的與數據輸出相關的電路部的結構的方塊圖。圖3中，輸入/輸出緩沖器31是具備數據輸出流水線(pipeline)電路55、電平偏移器(Level Shifter，LS)56、及以規定的外部電源電壓VCCQ而動作的緩沖放大器(buffer amplifier)57而構成。對于數據輸出流水線電路55，輸入欲處理的數據信號、時脈及各種控制信號，數據信號經電平偏移器56轉換為規定的外部信號電平后，經由緩沖放大器57而輸出至輸入/輸出端子41。

時序檢測電路13基于輸入/輸出緩沖器31內的數據信號來檢測規定的時序，并基于該規定的時序來產生并輸出動作指示信號ACT。內部電源電壓輔助供給電路14基于所述動作指示信號ACT(對應于圖5的使能預備(enable pre)信號ENB_PRE＜7︰0＞)來產生規定的輔助電源電壓以增大供給電流，并供給至內部電源電壓產生電路11的內部電源電壓VDD的內部電源線120。 此處，內部電源電壓VDD被供給至該非易失性存儲裝置的各電路(負載電路)53。

圖4是表示圖3的電路動作的各信號的時序圖。若在輸入/輸出緩沖器31中輸出的數據信號產生大的變化，則用于對輸入/輸出緩沖器31的最終段即具有通常大的尺寸的緩沖放大器57進行驅動的電平偏移器56及邏輯門92(參照圖5)需要相對較大的電源電流iVDD。因此，本實施形態中，在數據信號到達邏輯門92之前檢測數據信號的變化，并將該檢測信號作為動作指示信號ACT而輸出至內部電源電壓輔助供給電路14。即，如圖4所示，與數據信號的上升或下降同步地產生動作指示信號ACT，使內部電源電壓輔助供給電路14的動作啟動而使內部電源電壓VDD的電流iVDD流動時，將輔助電壓的電荷供給至內部電源線120以補充電源電流iVDD。

圖5是表示圖3的內部電源電壓輔助供給電路14、電平偏移器17、數據輸出流水線電路55、輸出處理電路55A及時序檢測電路13的結構的電路圖。

圖5中，圖1的輸入/輸出緩沖器31是包含數據輸出流水線電路55及輸出處理電路55A而構成。數據輸出流水線電路55包括：偏移暫存器91，將為了分別處理8比特的數據而并聯設置的2組8個延遲型觸發器(flip-flop)FF1～FF8及延遲型觸發器FF9～FF16對應于各比特而級聯連接而成；以及邏輯門92，包含多個門且具有規定的邏輯。輸出處理電路55A是具備電平偏移器56及緩沖放大器57而構成。數據信號D＜7︰0＞在與時脈CLK同步地由延遲型觸發器FF1～FF8暫時保存后，作為數據信號D1＜7︰0＞而輸入至延遲型觸發器FF9～FF16、邏輯門92及異或門93的第一輸入端子，進而，來自邏輯門92的數據信號經由輸出處理電路55A而輸出至輸入/輸出端子42。輸入至延遲型觸發器FF9～FF16的數據信號D1＜7︰0＞被暫時保存后，作為數據信號D2＜7︰0＞而輸入至異或門93的第二輸入端子。另外，數據信號D2＜7︰0＞可相對于數據信號D＜7︰0＞而與時脈CLK同步地借由偏移暫存器91依序偏移。

時序檢測電路13是具備異或門93、與非(NAND)門94、時序信號產生電路110而構成。異或門93將作為運算結果的DATAS＜7︰0＞輸出至與非門94的第一輸入端子。另一方面，時序信號產生電路110是與時脈CLK同步地產生使能信號EN并輸出至與非門94的第二輸入端子。與非門94產生作為運算結果的使能預備信號ENB_PRE＜7︰0＞并經由電平偏移器17而 作為使能信號ENB＜7︰0＞輸出至輔助電壓產生電路15。另外，以下的電路對應于使能預備信號ENB_PRE＜7︰0＞及使能信號ENB＜7︰0＞的每個比特而分別具有合計8個相同的電路。

(1)數據輸出流水線電路55、輸出處理電路55A及時序檢測電路13，

(2)電平偏移器17，及

(3)輔助電壓產生電路15。

另外，在除了后述的實施形態9及實施形態10的各實施形態中，輔助電壓產生電路15、15Aa、15A～15F及輔助電壓消耗電路15G對應于使能信號ENB＜7︰0＞的每個比特亦分別具有合計8個相同的電路。這當然是因?yàn)檩斎?輸出端子41展示了為8比特寬的示例，當然，本發明可適用16比特寬或64比特寬。

內部電源電壓輔助供給電路14是具備輔助電壓產生電路15及控制電壓產生電路16而構成。輔助電壓產生電路15是將P通道MOS晶體管P11與P通道MOS晶體管P12串聯連接而構成。外部電源電壓VCC連接于P通道MOS晶體管P11的源極，P通道MOS晶體管P12的漏極成為輔助電壓輸出端子。來自電平偏移器17的使能信號ENB＜7︰0＞被施加至P通道MOS晶體管P11的各柵極。

控制電壓產生電路16是具備P通道MOS晶體管P13、3個N通道MOS晶體管N1～N3以及電阻R0而構成。對于N通道MOS晶體管N1的柵極施加內部電源電壓VDD，該N通道MOS晶體管N1保持始終導通。內部電源電壓VDD連接于電阻R0而使規定電流I0流經電阻R0，該電流I0流至N通道MOS晶體管N2，并且，由于N通道MOS晶體管N2、N通道MOS晶體管N3彼此構成電流鏡(current mirror)電路，因此，對應的電流I0亦流至連接于外部電源電壓VCC的P通道MOS晶體管P13及N通道MOS晶體管N3。此時的N通道MOS晶體管N3的漏極電壓作為控制電壓VC而施加至P通道MOS晶體管P12的各柵極，所述P通道MOS晶體管P12與P通道MOS晶體管P13構成電流鏡電路。

另外，對于內部電源電壓輔助供給電路14的使能信號ENB＜7︰0＞而言，至少3個邏輯門的延遲進入數據信號D1＜7︰0＞，與此相對，數據信號D1＜7︰0＞會立即進入邏輯門電路92，因此趕不上邏輯門電路92的最初數段的動作，但由于主要有助于大電流的動作為后段側，因此該延遲無問題。

以所述方式構成的內部電源電壓輔助供給電路14中，根據使能信號ENB＜7︰0＞，P通道MOS晶體管P11導通，電流流至根據控制電壓VC受到控制的P通道MOS晶體管P12及與該P(yáng)通道MOS晶體管P12串聯連接的P通道MOS晶體管P11，自輔助電壓產生電路15將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，P通道MOS晶體管P12的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

圖6是表示圖5的電路動作的各信號的時序圖。如圖6所示，與數據信號的上升或下降同步地產生ENB_PRE＜7︰0＞，使內部電源電壓輔助供給電路14的動作啟動而使內部電源電壓VDD的電流iVDD流動時，自輔助電壓產生電路15對內部電源線120供給電荷，從而可補充由電源電流iVDD所消耗的電荷。

因而，根據本實施形態，例如即使是以DDR進行數據讀出的半導體存儲裝置，亦能以比現有技術高的速度進行數據的讀出而消耗電力不會大幅增大。

實施形態2

圖7A是表示本發明的實施形態2的內部電源電壓輔助供給電路14A的結構的電路圖。實施形態2的內部電源電壓輔助供給電路14A與實施形態1的內部電源電壓輔助供給電路14相比較，以下方面不同。

(1)取代輔助電壓產生電路15而具備輔助電壓產生電路15A。

(2)輔助電壓產生電路15A是在外部電源電壓VCC與內部電源線120之間具備P通道MOS晶體管P12、充電電容器Cc及P通道MOS晶體管P11而構成。

圖7A中，在輔助電壓產生電路15A中，根據使能信號ENB＜7︰0＞，P通道MOS晶體管P11導通，電流流至根據控制電壓VC受到控制的P通道MOS晶體管P12及與該P(yáng)通道MOS晶體管P12串聯連接的P通道MOS晶體管P11，自輔助電壓產生電路15A將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。該動作與實施形態1相同，但本實施形態中，在P通道MOS晶體管為斷開狀態時，電荷被充電至充電電容器Cc中，因此當根據使能信號ENB＜7︰0＞而P通道MOS晶體管P11導通時，可較 實施形態1更快速地對內部電源線120供給電荷。此處，P通道MOS晶體管P11的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態2的內部電源電壓輔助供給電路14A除了充電電容器Cc的充電以外，具有與實施形態1的內部電源電壓輔助供給電路14同樣的作用效果。

實施形態2的變形例

圖7B是表示本發明的實施形態2的變形例的內部電源電壓輔助供給電路14Aa的結構的電路圖。實施形態2的變形例的內部電源電壓輔助供給電路14Aa與實施形態2的內部電源電壓輔助供給電路14A相比較，以下方面不同。

(1)取代輔助電壓產生電路15A而具備輔助電壓產生電路15Aa。即，其特征在于，取代PMOS晶體管P11、PMOS晶體管P12而包含NMOS晶體管N11、NMOS晶體管N12，輔助電壓產生電路15Aa是在外部電源電壓VCC與內部電源線120之間具備N通道MOS晶體管N12、充電電容器Cc及N通道MOS晶體管N11而構成。

(2)取代控制電壓產生電路16而具備控制電壓產生電路16a。此處，其特征尤其在于，PMOS晶體管P13包含NMOS晶體管N31、NMOS晶體管N32，控制電壓產生電路16a是具備2個P通道MOS晶體管P31、P通道MOS晶體管P32、2個N通道MOS晶體管N31、N通道MOS晶體管N32及電阻Rga、電阻Rg而構成。

(3)取代來自電平偏移器17的使能信號ENB＜7︰0＞而使用其反轉信號即使能信號ENP＜7︰0＞。

圖7B中，在輔助電壓產生電路15Aa中，根據使能信號ENP＜7︰0＞，使N通道MOS晶體管N11導通，電流流至根據控制電壓VC受到控制的N通道MOS晶體管N12及與該N通道MOS晶體管N12串聯連接的N通道MOS晶體管N11。

因而，實施形態2的變形例的內部電源電壓輔助供給電路14Aa除了電路結構以外，具有與實施形態2的內部電源電壓輔助供給電路14A同樣的作用效果。即，以下的各實施形態中，亦可取代PMOS晶體管而使用NMOS晶體 管來構成。

實施形態3

圖8A是表示本發明的實施形態3的內部電源電壓輔助供給電路14B的結構的電路圖。實施形態3的內部電源電壓輔助供給電路14B與實施形態2的內部電源電壓輔助供給電路14A相比較，以下方面不同。

(1)取代控制電壓產生電路16而具備控制電壓產生電路16A。

(2)控制電壓產生電路16A使用差動放大器18、P通道MOS晶體管P14、具備電阻Rp1及電容器Cp1的相位補償電路19及電阻Rg，除了電阻Rg的連接以外，與圖2的內部電源電壓產生電路11同樣地構成為調節器型的電路。

圖8A中，控制電壓產生電路16A以電阻Rg的兩端電壓對應于基準電壓VDDREF的方式產生控制電壓DRVP并施加至P通道MOS晶體管P12的各柵極，借此來控制流至P通道MOS晶體管P12的電流。此處，P通道MOS晶體管P12、P通道MOS晶體管P14構成電流鏡電路，使彼此對應的電流流動。另外，在控制電壓產生電路16A中，自外部電源電壓VCC經P通道MOS晶體管P14與電阻Rg分壓的電壓受到回饋控制，以與規定的基準電壓VDDREF一致。此處，一般而言，施加至差動放大器18的基準電壓VDDREF被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

在以所述方式構成的內部電源電壓輔助供給電路14B中，在輔助電壓產生電路15A中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通，電流流至根據控制電壓DRVP受到的控制的P通道MOS晶體管P12及與該P(yáng)通道MOS晶體管P12串聯連接的P通道MOS晶體管P11，并且，自輔助電壓產生電路15A將電荷與充電至充電電容器Cc中的電荷一同供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，P通道MOS晶體管P11的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態3的內部電源電壓輔助供給電路14B除了控制電壓DRVP的產生以外，具有與實施形態2的內部電源電壓輔助供給電路14A同樣的作 用效果。

實施形態3的變形例

圖8B是表示本發明的實施形態3的變形例的內部電源電壓輔助供給電路14Ba的結構的電路圖。實施形態3的變形例的內部電源電壓輔助供給電路14Ba與實施形態3的內部電源電壓輔助供給電路14B相比較，以下的方面不同。

(1)取代輔助電壓產生電路15A而具備圖7B的輔助電壓產生電路15Aa。

(2)取代控制電壓產生電路16A而具備控制電壓產生電路16Ab。此處，控制電壓產生電路16Ab與控制電壓產生電路16A相比較，其特征在于：

(i)取代PMOS晶體管P14而具備NMOS晶體管N13；以及

(ii)將針對差動放大器18的2個輸入信號在非反轉輸入端子與反轉輸入端子中予以調換。

(3)取代來自電平偏移器17的使能信號ENB＜7︰0＞而使用其反轉信號即使能信號ENP＜7︰0＞。

在圖8B中，控制電壓產生電路16Ab以電阻Rg的兩端電壓對應于基準電壓VDDREF的方式產生控制電壓DRVP并施加至N通道MOS晶體管N13、N通道MOS晶體管N12的各柵極，借此來控制流至N通道MOS晶體管N12的電流。另外，在控制電壓產生電路16Ab中，自外部電源電壓VCC經N通道MOS晶體管N13與電阻Rg分壓的電壓受到回饋控制，以與規定的基準電壓VDDREF一致。此處，一般而言，施加至差動放大器18的基準電壓VDDREF例如被設定為與實施形態1的基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與實施形態1的基準電壓VDDREF不同，例如亦可設定為高于或低于實施形態1的基準電壓VDDREF。

在以所述方式構成的內部電源電壓輔助供給電路14Ba中，在輔助電壓產生電路15Aa中，根據使能信號ENP＜7︰0＞，使N通道MOS晶體管N11導通，電流流至根據控制電壓DRVP受到控制的N通道MOS晶體管N12及與該N通道MOS晶體管N12串聯連接的N通道MOS晶體管N11，并且，將充電至充電電容器Cc的電荷自輔助電壓產生電路15Aa供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，N通道MOS晶體管N11的源極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發 明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態3的變形例的內部電源電壓輔助供給電路14Ba除了電路結構以外，具有與實施形態3的內部電源電壓輔助供給電路14B同樣的作用效果。即，在以下的各實施形態中，亦可取代PMOS晶體管而使用NMOS晶體管來構成。

實施形態4

圖9是表示本發明的實施形態4的內部電源電壓輔助供給電路14C的結構的電路圖。實施形態4的內部電源電壓輔助供給電路14C與實施形態1的內部電源電壓輔助供給電路14相比較，以下方面不同。

(1)取代輔助電壓產生電路15而具備輔助電壓產生電路15B。

(2)取代控制電壓產生電路16而具備控制電壓產生電路16B。

在圖9中，輔助電壓產生電路15B是在外部電源電壓VCC與內部電源線120之間具備P通道MOS晶體管P11及N通道MOS晶體管N11而構成?？刂齐妷寒a(chǎn)生電路16B是在外部電源電壓VCC與內部電源電壓VDD之間具備N通道MOS晶體管N4及電阻Rg而構成為源極隨耦器(source follower)電路。N通道MOS晶體管N4與N通道MOS晶體管N11構成電流鏡電路，N通道MOS晶體管N4的漏極電壓成為控制電壓VC，在控制電壓產生電路16B中，基于外部電源電壓VCC，與流至電阻Rc及N通道MOS晶體管N4的電流對應的電流流至N通道MOS晶體管N11。

在輔助電壓產生電路15B中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通，電流流至根據控制電壓VC受到控制的N通道MOS晶體管N11及與該N通道MOS晶體管N11串聯連接的P通道MOS晶體管P11，借由該電流，自輔助電壓產生電路15B將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，N通道MOS晶體管N11的源極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態4的內部電源電壓輔助供給電路14C具有與實施形態1的內部電源電壓輔助供給電路14同樣的作用效果。

實施形態5

圖10是表示本發明的實施形態5的內部電源電壓輔助供給電路14D的結構的電路圖。實施形態5的內部電源電壓輔助供給電路14D與實施形態1的內部電源電壓輔助供給電路14相比較，以下方面不同。

(1)取代輔助電壓產生電路15而具備輔助電壓產生電路15C。

(2)未設置控制電壓產生電路16。

在圖10中，輔助電壓產生電路15C是在外部電源電壓VCC與內部電源線120之間具備電阻Rc及P通道MOS晶體管P11而構成。在輔助電壓產生電路15C中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通時，基于外部電源電壓VCC，電流流至電阻Rc及P通道MOS晶體管P11，借由該電流，自輔助電壓產生電路15C將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，P通道MOS晶體管P11的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態5的內部電源電壓輔助供給電路14D具有與實施形態1的內部電源電壓輔助供給電路14同樣的作用效果。

另外，在輔助電壓產生電路15C中，將使能信號ENB＜7︰0＞的反轉信號作為使能信號，將P通道MOS晶體管P11變更為N通道MOS晶體管而成的電路亦同樣地進行動作，為實施形態5的變形例。

實施形態6

圖11是表示本發明的實施形態6的內部電源電壓輔助供給電路14E的結構的電路圖。實施形態6的內部電源電壓輔助供給電路14E與實施形態5的內部電源電壓輔助供給電路14D相比較，以下方面不同。

(1)取代輔助電壓產生電路15C而具備輔助電壓產生電路15D。

在圖11中，輔助電壓產生電路15D是在外部電源電壓VCC與內部電源線120之間僅具備P通道MOS晶體管P11而構成。在輔助電壓產生電路15D中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通時，基于外部電源電壓VCC，電流流至P通道MOS晶體管P11，借由該電流，自輔助電壓產生電路15D將電荷供給至內部電源線120，以補充由電源電流iVDD 所消耗的電荷。此處，P通道MOS晶體管P11的漏極電壓被調整成規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態6的內部電源電壓輔助供給電路14E具有與實施形態5的內部電源電壓輔助供給電路14D同樣的作用效果。

另外，在輔助電壓產生電路15D中，將使能信號ENB＜7︰0＞的反轉信號作為使能信號，將P通道MOS晶體管P11變更為N通道MOS晶體管而成的電路亦同樣地進行動作，為實施形態6的變形例。

實施形態7

圖12是表示本發明的實施形態7的內部電源電壓輔助供給電路14F的結構的電路圖。實施形態7的內部電源電壓輔助供給電路14F與實施形態5的內部電源電壓輔助供給電路14D相比較，以下方面不同。

(1)取代輔助電壓產生電路15C而具備輔助電壓產生電路15E，該輔助電壓產生電路15E是將電阻Rc與P通道MOS晶體管P11的插入位置予以調換而構成。

在圖12的輔助電壓產生電路15E中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通時，基于外部電源電壓VCC，電流流至P通道MOS晶體管P11及電阻Rc，借由該電流，自輔助電壓產生電路15E將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，自P通道MOS晶體管P11的漏極電壓下降了電阻Rc的兩端電壓后的電壓被調整成為規定的基準電壓VDDREFA并被施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態7的內部電源電壓輔助供給電路14F具有與實施形態5的內部電源電壓輔助供給電路14D同樣的作用效果。

另外，在輔助電壓產生電路15E中，將使能信號ENB＜7︰0＞的反轉信號作為使能信號，將P通道MOS晶體管P11變更為N通道MOS晶體管而成的電路亦同樣地進行動作，為實施形態7的變形例。

實施形態8

圖13是表示本發明的實施形態8的內部電源電壓輔助供給電路14G的結構的電路圖。實施形態8的內部電源電壓輔助供給電路14G與實施形態3的內部電源電壓輔助供給電路14B相比較，以下方面不同。

(1)取代輔助電壓產生電路15A而具備不包含充電電容器Cc的輔助電壓產生電路15F。

(2)取代控制電壓產生電路16A而具備不包含P通道MOS晶體管P14及電阻Rg的控制電壓產生電路16Aa。

圖13中，控制電壓DRVP被施加至P通道MOS晶體管P12的各柵極，內部電源線120連接于控制電壓產生電路16Aa內的差動放大器18的非反轉輸入端子。

在以所述方式構成的內部電源電壓輔助供給電路14G中，根據使能信號ENB＜7︰0＞，使P通道MOS晶體管P11導通，電流流至根據控制電壓DRVP受到控制的P通道MOS晶體管P12及與該P(yáng)通道MOS晶體管P12串聯連接的P通道MOS晶體管P11，借由該電流，自輔助電壓產生電路15F將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，P通道MOS晶體管P11的漏極電壓被回饋至差動放大器18，P通道MOS晶體管P11的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

另外，一般而言，輸入至比較器70的基準電壓VDDREF例如被設定為與實施形態1的基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與實施形態1的基準電壓VDDREF不同，例如亦可設定為高于或低于實施形態1的基準電壓VDDREF。

因而，實施形態8的內部電源電壓輔助供給電路14G除了內部電源線120的電壓控制以外，具有與實施形態3的內部電源電壓輔助供給電路14B同樣的作用效果。

另外，輔助電壓產生電路15F當然亦可設為具備充電電容器Cc的電路。

實施形態9

圖14是表示本發明的實施形態9的內部電源電壓輔助供給電路14H及解碼器98的結構的電路圖。實施形態9的內部電源電壓輔助供給電路14與 實施形態3的內部電源電壓輔助供給電路14B相比較，以下方面不同。

(1)取代輔助電壓產生電路15A而具備不包含充電電容器Cc的3個輔助電壓產生電路15-1～15-3。各輔助電壓產生電路15-1～15-3是在外部電源電壓VCC與內部電源線120之間插入P通道MOS晶體管P11、P通道MOS晶體管P12而構成。

(2)取代控制電壓產生電路16A，而具備分別具有與控制電壓產生電路16A同樣的結構的3個控制電壓產生電路16A-1～16A-3而構成。另外，在控制電壓產生電路16A-1～16A-3中，自外部電源電壓VCC經P通道MOS晶體管P14與電阻Rg分壓的電壓受到回饋控制，以與規定的基準電壓VDDREF1～VDDREF3一致。此處，一般而言，施加至差動放大器18的基準電壓VDDREF1～VDDREF3被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

(3)還包括：解碼器98，將來自電平偏移器17的8比特的使能信號ENB＜7︰0＞解碼為3比特的使能解碼信號，并施加至輔助電壓產生電路15-1～15-3的P通道MOS晶體管P11的各柵極。

圖14中，來自控制電壓產生電路16A-1的控制電壓DRVP被施加至輔助電壓產生電路15-1的P通道MOS晶體管P12的柵極，控制電壓產生電路16A-1與輔助電壓產生電路15-1構成與來自解碼器98的3比特的使能解碼信號的第一比特對應地進行動作的1組電路。而且，來自控制電壓產生電路16A-2的控制電壓DRVP被施加至輔助電壓產生電路15-2的P通道MOS晶體管P12的柵極，控制電壓產生電路16A-2與輔助電壓產生電路15-2構成與來自解碼器98的3比特的使能解碼信號的第二比特對應地進行動作的1組電路。進而，來自控制電壓產生電路16A-3的控制電壓DRVP被施加至輔助電壓產生電路15-3的P通道MOS晶體管P12的柵極，控制電壓產生電路16A-3與輔助電壓產生電路15-3構成與來自解碼器98的3比特的使能解碼信號的第三比特對應地進行動作的1組電路。

在輔助電壓產生電路15-1中，P通道MOS晶體管P12的漏極電壓被調整成為規定的基準電壓VDDREFA1并施加至內部電源線120。一般而言，基準電壓VDDREFA1被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準 電壓VDDREF。

在輔助電壓產生電路15-2中，P通道MOS晶體管P12的漏極電壓被調整成為規定的基準電壓VDDREFA2并施加至內部電源線120。一般而言，基準電壓VDDREFA2被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

在輔助電壓產生電路15-3中，P通道MOS晶體管P12的漏極電壓被調整成為規定的基準電壓VDDREFA3并施加至內部電源線120。一般而言，基準電壓VDDREFA3被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

并且，輔助電壓產生電路15-1～15-3的各P通道MOS晶體管P12的漏極電壓合并后的電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態9的內部電源電壓輔助供給電路14H除了借由解碼器98的解碼進行的電壓控制以外，具有與實施形態8的內部電源電壓輔助供給電路14G同樣的作用效果。本實施形態中，與實施形態8相比較，可將內部電源電壓輔助供給電路的電路規模縮小至約3/8。

實施形態10

圖15是表示本發明的實施形態10的內部電源電壓輔助供給電路14a與其周邊電路的結構的電路圖。而且，圖16是表示圖15的電路動作的使能信號ENBP的時序圖。實施形態10的內部電源電壓輔助供給電路14a與實施形態1的內部電源電壓輔助供給電路14相比較，以下方面不同。

(1)內部電源電壓輔助供給電路14a是包含1比特的輔助電壓產生電路15而構成。另外，與1比特的輔助電壓產生電路15的PMOS晶體管P11的柵極連接的電平偏移器17僅具備1比特的該電路。

(2)還包括：數據遷移計數電路60，針對來自時序檢測電路13的8比特的使能預備信號ENB_PRE＜7︰0＞，產生具有與8比特值對應的脈寬的1比特的使能預備信號ENBP_PRE(參照圖16，使能預備信號ENBP_PRE與 使能信號ENBP僅電平不同)。

圖15的數據遷移計數電路60是具備與門(AND gate)61、反或(NOR)門(NOR gate)62、反相器63、P通道MOS晶體管P21、N通道MOS晶體管N21、電阻R21及與8比特對應地構成的8個電容器電路66而構成，所述8個電容器電路66分別具備傳輸閘64及具有彼此相同的電容量C21的電容器65。來自時序檢測電路13的8比特的使能預備信號ENB_PRE＜7︰0＞被輸入至與門61，并且被輸入至電容器電路66的各傳輸門64。此處，8比特的使能預備信號ENB_PRE＜7︰0＞為低電平有效(low active)信號，且輸入至與門61的8比特的使能預備信號ENB_PRE＜7︰0＞中只要有1比特為低電平，則N通道MOS晶體管N21的輸出電平亦成為高電平。另一方面，對于8比特的電容器電路66而言，將8比特的使能預備信號ENB_PRE＜7︰0＞中的低電平的比特?cái)?shù)N_low乘以電容量C21所得的值成為整體電容量，電阻R21與電容器電路66的RC時間常數為R21×N_low×C21。

以所述方式構成的數據遷移計數電路60中，8比特的使能預備信號ENB_PRE＜7︰0＞中只要有1比特為低電平，則來自與門62的輸出信號亦成為低電平，經包含MOS晶體管P21、MOS晶體管N21的反相器反轉后，N通道MOS晶體管N21的輸出端子在經過由所述時間常數決定的時間后成為高電平。因而，首先，使能預備信號ENBP_PRE下降至低電平(時刻t0)，然后，處理后的使能預備信號ENBP_PRE根據所述時間常數而延遲與8比特的使能預備信號ENB_PRE＜7︰0＞的低電平的比特?cái)?shù)對應的時間后上升至高電平(時刻t1～時刻t8中的1個時刻)。使能預備信號ENBP_PRE借由電平偏移器17而使其電平偏移后，施加至內部電源電壓輔助供給電路14a內的輔助電壓產生電路15的P通道MOS晶體管P11的柵極。

在以所述方式構成的內部電源電壓輔助供給電路14a中，根據具有與使能預備信號ENB_PRE＜7︰0＞的低電平比特?cái)?shù)相應的脈寬的使能信號ENBP，使P通道MOS晶體管P11導通，電流流至根據控制電壓VC受到控制的P通道MOS晶體管P12及與該P(yáng)通道MOS晶體管P12串聯連接的P通道MOS晶體管P11，借由該電流，自輔助電壓產生電路15將電荷供給至內部電源線120，以補充由電源電流iVDD所消耗的電荷。此處，P通道MOS晶體管P12的漏極電壓被調整成為規定的基準電壓VDDREFA并施加至內部電源線120。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF 相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

因而，實施形態10的內部電源電壓輔助供給電路14a除了數據遷移計數電路60的動作以外，具有與實施形態1的內部電源電壓輔助供給電路14同樣的作用效果。

另外，對于內部電源電壓輔助供給電路14a，并不限定于圖15，亦可為本說明書記載的各實施形態的內部電源電壓輔助供給電路14、內部電源電壓輔助供給電路14A～14H。

實施形態11

圖17是表示本發明的實施形態11的內部電源電壓輔助供給電路14與其周邊電路的結構的電路圖。實施形態11的內部電源電壓輔助供給電路14展示了與實施形態1的內部電源電壓輔助供給電路14相同的電路的示例，但其周邊電路與實施形態1的內部電源電壓輔助供給電路14的周邊電路相比較，以下方面不同。

(1)在時序檢測電路13與電平偏移器17之間還包括或門(OR gate)74。

(2)還包括比較器70。

圖17中，比較器70將內部電源電壓VDD與基準電壓VDDREF進行比較而產生比較結果信號COMP，并輸出至或門74的第一輸入端子。另一方面，來自時序檢測電路13的使能預備信號ENB_PRE＜7︰0＞分別輸入至對應比特的或門74的第二輸入端子，各或門74輸出使能信號ENBP＜7︰0＞。另外，或門74以下述方式進行動作。實施形態1的電路中，若使能預備信號ENB_PRE＜n＞為低電平，則內部電源電壓輔助供給電路14進行動作，但若比較結果信號COMP并非亦為低電平，則或門74的輸出不會成為低電平。因而，本實施形態11中，使能預備信號ENB_PRE＜n＞成為低電平，并且，實際上，負載電流iVDD增大而內部電源電壓VDD開始下降，內部電源電壓輔助供給電路14才開始進行動作。

來自或門74的8比特的使能信號ENBP＜7︰0＞借由電平偏移器17而使其電平偏移后，施加至內部電源電壓輔助供給電路14內的各輔助電壓產生電路15的P通道MOS晶體管P11的柵極。

圖18A是在圖17的電路中表示情形1的動作的時序圖。

圖18A中，當內部電源電壓VDD成為基準電壓VDDREF以下時是使能預備信號ENB_PRE的下降之前時(情形1)，與成為基準電壓VDDREF以下時(時刻t11)同步地，比較結果信號COMP下降，隨后，使能預備信號ENB_PRE及使能信號ENB下降(時刻t12)。然后，當內部電源電壓VDD達到基準電壓VDDREF以上時(時刻t13)，比較結果信號COMP及使能信號ENB上升。

圖18B是在圖17的電路中表示情形2的動作的時序圖。

圖18B中，內部電源電壓VDD成為基準電壓VDDREF以下時是使能預備信號ENB_PRE的下降之后時(情形2)，與成為基準電壓VDDREF以下時(時刻t21)同步地，比較結果信號COMP及使能信號ENB下降。然后，使能信號ENB及使能預備信號ENB_PRE上升(時刻t22)，隨后，當內部電源電壓VDD達到基準電壓VDDREF以上時，比較結果信號COMP上升(時刻t23)。

因而，根據本實施形態，除了實施形態1的作用效果以外，根據內部電源電壓VDD與基準電壓VDDREF的比較結果產生使能信號ENB，因此與實施形態1相比較，可使輔助電壓產生電路15更確實地進行動作。

另外，一般而言，輸入至比較器70的基準電壓VDDREF例如被設定為與實施形態1的基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與實施形態1的基準電壓VDDREF不同，例如亦可設定為高于或低于實施形態1的基準電壓VDDREF。

實施形態12

圖19是表示本發明的實施形態12的內部電源電壓輔助供給電路14與其周邊電路的結構的電路圖。實施形態12的內部電源電壓輔助供給電路14展示了與實施形態1的內部電源電壓輔助供給電路14相同的電路的示例，但其周邊電路與實施形態1的內部電源電壓輔助供給電路14的周邊電路相比較，以下方面不同。

(1)在時序檢測電路13與電平偏移器17之間還包括或門74。

(2)還包括比較器71、比較器72及邏輯電路73。

圖19中，比較器71將內部電源電壓VDD與第一基準電壓VDDREF1進行比較而產生比較結果信號COMP1，并輸出至邏輯電路73。而且，比較器72將內部電源電壓VDD與第二基準電壓VDDREF2(＜VDDREF1)進行 比較而產生比較結果信號COMP2，并輸出至邏輯電路73。邏輯電路73基于規定的情形選擇信號CASE_SEL及2個比較結果信號COMP1、比較結果信號COMP2而執行詳細后述的規定的邏輯處理后，將比較結果信號COMP輸出至或門74的第一輸入端子。另一方面，來自時序檢測電路13的使能預備信號ENB_PRE＜7︰0＞被分別輸入至或門74的第二輸入端子。另外，比較器71、比較器72是與實施形態11同樣地進行動作。

來自或門74的8比特的使能預備信號ENBP_PRE＜7︰0＞在借由電平偏移器17而使其電平偏移后，施加至內部電源電壓輔助供給電路14內的各輔助電壓產生電路15的P通道MOS晶體管P11的柵極。

圖20是表示圖19的邏輯電路73的結構的電路圖。圖20中，邏輯電路73是具備與非門81～83、或非門84～85、反相器86～87、異或門88、與門89～90而構成。邏輯電路73基于情形選擇信號CASE_SEL及2個比較結果信號COMP1、比較結果信號COMP2而執行規定的邏輯處理后，將比較結果信號COMP輸出至或門74的第一輸入端子。此處，情形選擇信號CASE_SEL如下所述般切換情形(詳細情況參照圖22A及圖22B)。

＜情形11＞基于第一基準電壓VDDREF1進行比較結果信號COMP的下降，且基于第二基準電壓VDDREF2進行比較結果信號COMP的上升。

＜情形12＞基于第二基準電壓VDDREF2進行比較結果信號COMP的下降，且基于第一基準電壓VDDREF1進行比較結果信號COMP的上升。

圖21A是在圖19的電路中表示情形11的整體動作的時序圖。圖21A中，當內部電源電壓VDD成為第一基準電壓VDDREF1以下時(時刻t31)，在比較結果信號COMP及使能信號ENB下降后，使能預備信號ENB_PRE及使能信號ENB上升(時刻t32)，當內部電源電壓VDD達到第二基準電壓VDDREF2以上時(時刻t33)，比較結果信號COMP上升。

圖22B是在圖19的電路中表示情形12的整體動作的時序圖。圖21B中，當內部電源電壓VDD成為第二基準電壓VDDREF2以下時(時刻t41)，在比較結果信號COMP及使能信號ENB下降后，使能預備信號ENB_PRE及使能信號ENB上升(時刻t42)，當內部電源電壓VDD達到第一基準電壓VDDREF1以上時(時刻t43)，比較結果信號COMP上升。

圖22A是在圖19的電路中表示情形11的詳細動作的時序圖。由圖22A明確的是，基于第一基準電壓VDDREF1進行比較結果信號COMP的下降， 基于第二基準電壓VDDREF2進行比較結果信號COMP的上升。

圖22B是在圖19的電路中表示情形12的詳細動作的時序圖。由圖22B明確的是，基于第二基準電壓VDDREF2進行比較結果信號COMP的下降，且基于第一基準電壓VDDREF1進行比較結果信號COMP的上升。

因而，根據本實施形態，除了實施形態1的作用效果以外，由于根據內部電源電壓VDD與電平互不相同的2個基準電壓VDDREF的比較結果來產生使能信號ENB，因此與實施形態1相比較，能夠使輔助電壓產生電路15更確實地進行動作。

以上的實施形態12中，使用情形選擇信號CASE_SEL，分2個情形來選擇性地切換該裝置的動作，但本發明并不限于此，亦可將情形選擇信號CASE_SEL固定為任一個電平。即，亦可不設置情形選擇信號CASE_SEL。

另外，一般而言，輸入至比較器71的基準電壓VDDREF1例如被設定為與實施形態1的基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與實施形態1的基準電壓VDDREF不同，例如亦可設定為高于或低于實施形態1的基準電壓VDDREF。

實施形態13

圖23是表示本發明的實施形態13的內部電源電壓輔助消耗電路14I、數據輸出流水線電路55、輸出處理電路55A及時序檢測電路13A的結構的電路圖。實施形態13的內部電源電壓輔助消耗電路14I與實施形態1的內部電源電壓輔助供給電路14相比較，其特征在于，當大的負載電流流至各電路(負載電路)53時，消耗負載電流的電荷，以使負載電流可保持規定的平均電流。此處，與實施形態1相比較，以下方面不同。

(1)取代內部電源電壓輔助供給電路14，而具備包含控制電壓產生電路16C及輔助電壓消耗電路15G的內部電源電壓輔助消耗電路14I。

(2)取代時序檢測電路13而具備時序檢測電路13A。

圖23中，輔助電壓消耗電路15G是在內部電源線120與接地之間，插入彼此串聯連接的2個N通道MOS晶體管N21、N通道MOS晶體管N22?？刂齐妷寒a(chǎn)生電路16C是在內部電源電壓VDD與接地之間，插入電阻Rd以及彼此串聯連接的2個N通道MOS晶體管N23、N通道MOS晶體管N24。另外，N通道MOS晶體管N23的源極及N通道MOS晶體管N24的漏極間相連接?；趦?nèi)部電源電壓VDD，使電流經由電阻Rd而流至N通道MOS 晶體管N23、N通道MOS晶體管N24，借此，使N通道MOS晶體管N23的漏極產生控制電壓VC。此處，N通道MOS晶體管N23、N通道MOS晶體管N21構成電流鏡電路，當后述的使能信號ENI＜7︰0＞為高電平時，N通道MOS晶體管N22導通，此時，以與流至N通道MOS晶體管N23、N通道MOS晶體管N24的電流對應的電流流至N通道MOS晶體管N21、N通道MOS晶體管N22的方式進行控制。

圖23中，數據輸出流水線電路55是與圖5同樣地構成。

時序檢測電路13A是具備異或門93、反相器95、與門96、反相器97及時序信號產生電路110而構成。圖23的時序檢測電路13A中，輸入至偏移暫存器91的數據信號D＜7︰0＞一邊與時脈CLK同步地依序偏移一邊暫時被保存，來自延遲型觸發器FF1～FF8的數據信號D1＜7︰0＞被輸入至異或門93的第一輸入端子。而且，來自偏移暫存器91的數據信號D2＜7︰0＞被輸入至異或門93的第二輸入端子。異或門93將作為運算結果的DATAS＜7︰0＞經由反相器95而輸入至與門96的第一輸入端子。另一方面，時序信號產生電路110與時脈CLK同步地產生使能信號EN并輸出至與門96的第二輸入端子。與門96針對作為運算結果的信號經由反相器97而產生使能信號ENI＜7︰0＞，并輸出至輔助電壓產生電路15。

根據以所述方式構成的本實施形態的內部電源電壓輔助消耗電路14I，當使能信號ENI＜7︰0＞為高電平時，N通道MOS晶體管N22導通，此時，以與流至N通道MOS晶體管N23、N通道MOS晶體管N24的電流對應的電流流至N通道MOS晶體管N21、N通道MOS晶體管N22的方式進行控制。此處，N通道MOS晶體管N21的漏極電壓被調整成為規定的基準電壓VDDREFA。一般而言，基準電壓VDDREFA被設定為與基準電壓VDDREF相等，但本發明并不限于此，亦可設定為與基準電壓VDDREF不同，例如亦可設定為高于或低于基準電壓VDDREF。

另外，明確的是，在控制電壓產生電路16C中，亦可為實施形態1～實施形態12的16、16a、16A、16Ab、16B所示的電路等，進而，可適用實施形態9、實施形態10、實施形態11、實施形態12般的時序檢測電路或內部電源電壓輔助消耗電路的結構。

因而，在相對較大的過大負載電流iVDD流至各電路53(負載電路)的情況下，當大負載電流開始流動時與停止流動時，內部電源電壓產生電路來 不及響應，而內部電源電壓VDD容易引起下沖(undershoot)或過沖(overshoot)。因此，當無大負載電流流動時，借由內部電源電壓輔助消耗電路14I來輔助性地消耗該電流的一部分，從而將負載電流iVDD平均化為規定的平均電流，借此可使內部電源電壓VDD穩定化。

圖24是表示圖23的電路動作的各信號的時序圖。如圖24所示，在數據信號DATAS中，在低電平的情況下(與高電平的情況相比較，負載電流變少)同步地產生使能信號ENI而使內部電源電壓輔助消耗電路14I的動作啟動，以使內部電源電壓VDD的電流iVDD流動，從而消耗被供給至內部電源線120的內部電源電壓VDD的電荷，以將負載電流iVDD平均化為規定的平均值。借此，可獲得穩定的內部電源電壓VDD的電壓值。

實施形態14

圖25是為了用于本發明的實施形態14的DDR型快閃存儲器，而在內部電源電壓輔助供給電路14～14H、14a、14Aa、14Ba或內部電源電壓輔助消耗電路14I中適用的控制動作的時序圖。

圖25的控制信號ENABLE例如是由圖1的時序檢測電路13等所產生的例如用于NAND型快閃存儲器的DDR動作的控制信號，且是與使用DDR的數據寫入信號DDR_DIN及數據讀出信號DDR_OUT同步地產生。并且，該動作時序如例如圖25所示，基于控制信號ENABLE或控制信號DDR_DOUT，使內部電源電壓輔助供給電路14～14H、14a、14Aa、14Ba或內部電源電壓輔助消耗電路14I的動作啟動。因而，可將各實施形態1～實施形態13的電路適用于DDR型快閃存儲器。

另外，在使用DDR進行的數據寫入或讀出中，借由使用時脈的上升及下降這兩者，從而以利用時脈的上升或下降來傳輸數據的通常的存儲器的數據傳輸速度(Single Data Rate，SDR)的倍速(Double Data Rate)來傳輸數據。本發明并不限于此，亦可適用于以比所述時脈的速度快的速度來傳輸數據的半導體存儲裝置。

變形例

在以上的實施形態中，對用于快閃存儲器等半導體非易失性存儲裝置的內部電源電壓產生電路進行了說明，但本發明并不限于此，亦可適用于動態隨機存取存儲器(Dynamic Random Access Memory，DRAM)、同步動態隨機存取存儲器(Synchronous Dynamic Random Access Memory，SDRAM)等半 導體易失性存儲裝置等各種半導體存儲裝置及具備處理器(processor)等的半導體集成電路等半導體裝置。而且，快閃存儲器并不限于NAND型，亦可適用于或非(Not OR，NOR)型快閃存儲器。

在以上的實施形態中，基本上，內部電源電壓VDD＜外部電源電壓VCC，但本發明并不限于此，亦可為內部電源電壓VDD＝外部電源電壓VCC或者內部電源電壓VDD＞外部電源電壓VCC。

而且，基準電壓VDDREF既可為內部電源電壓VDD的規定的額定電壓，亦可為比該額定電壓高的電壓或者比該額定電壓低的電壓。

而且，施加至所述各比較器70～比較器72的基準電壓、所述內部電源電壓輔助供給電路的基準電壓、所述內部電源電壓產生電路的基準電壓既可全部為相同的規定的基準電壓，亦可為互不相同的規定的基準電壓。

進而，對于實施形態10～實施形態12的產生使能信號的電路，可適用于實施形態1～實施形態9。

而且，以上的實施形態中，將輔助電壓產生電路的晶體管幾乎全部設為P通道MOS晶體管，但如在實施形態2、實施形態3及實施形態5～實施形態7中提到的，借由使用使能信號ENB的邏輯反轉信號，亦可采用N通道MOS晶體管。

[工業上的實用性]

如以上所詳述般，根據本發明的內部電源電壓輔助電路，借由輔助性地供給針對內部電源線的電流，或者，借由自內部電源線消耗電流以使該電流平均化，從而可使內部電源電壓VDD穩定化。因而，例如即使是以DDR進行數據讀出的半導體存儲裝置，亦能以比以往技術高的速度進行數據的讀出而消耗電力不會大幅增大。
