本技術涉及輸電線路檢修，具體為一種輸電線路接地裝置。

背景技術：

1、輸電線路接地裝置是一種用于輸電線路檢測過程中，進行輸電線路的接地所用裝置，其可在輸電線路維修過程中減少輸電線中的電流對維修人員造成危害，減少意外事故的發生，其在電力設備領域具有廣泛的使用；

2、現有技術中的接地裝置通常使用較多的固定螺絲來進行接地箱的封閉，當其內部發生損壞時，需要工作人員拆卸較多的固定螺絲來打開接地箱，較為麻煩，同時增加了工作人員待在高壓線塔的時間，增加發生危險的幾率；

3、針對上述問題，發明人提出一種輸電線路接地裝置用于解決上述問題。

技術實現思路

1、為了解決需要工作人員拆卸較多的固定螺絲來打開接地箱，較為麻煩的問題；本實用新型的目的在于提供一種輸電線路接地裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種輸電線路接地裝置，包括接地箱，所述接地箱的一側固定安裝有固定框，所述固定框遠離接地箱的一側設置有封閉門，所述封閉門靠近固定框的一側固定安裝有均勻分布的連接桿，所述連接桿貫穿固定框，所述連接桿靠近固定框的一端開設有固定槽，所述固定框遠離封閉門的一側固定安裝有均勻分布的安裝盒，所述連接桿和安裝盒的數量均為六個，所述安裝盒靠近固定框的一側開設有和連接桿同樣大小的孔，所述安裝盒內壁遠離接地箱的一側固定安裝有彈簧，所述彈簧的另一端固定安裝有移動板，所述移動板和安裝盒的內壁貼合，所述移動板遠離彈簧的一側固定安裝有卡板，所述安裝盒遠離固定框的一側開設有空槽，所述移動板靠近空槽的一側固定安裝有連接板，所述連接板貫穿空槽，多個所述連接板之間通過推板固定連接。

3、優選地，所述接地箱遠離固定框的一側固定安裝有l型板，所述l型板的底部上表面固定安裝有對稱分布的固定塊，所述固定塊的頂端轉動安裝有套管，兩個所述套管之間通過皮帶傳動連接，所述套管的中部螺紋貫穿有螺紋桿，兩個所述螺紋桿的頂端均固定安裝有限位塊，所述螺紋桿貫穿固定塊和l型板，其中一個所述套管的外側固定套設有第一齒輪，所述第一齒輪的外側嚙合連接有第二齒輪，所述第二齒輪的中部固定貫穿有轉動桿，所述轉動桿轉動安裝在l型板上。

4、優選地，所述l型板靠近固定塊的一側開設有均勻分布的第一固定孔，所述固定框和封閉門的四角處均開設有第二固定孔。

5、優選地，所述安裝盒內壁遠離卡板的一側固定安裝有伸縮桿，所述伸縮桿位于彈簧中間，所述伸縮桿的輸出端和移動板固定連接。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、通過設置彈簧和卡板，讓卡板進入到固定槽，使得封閉門進行初步的固定，當想要拆卸時，通過向彈簧方向推動連接板，使得卡板從固定槽中抽離，從而完成拆卸，進而能夠減少固定螺絲的使用，方便對封閉門進行安裝和拆卸，節省了工作人員的時間；

8、2、通過驅動轉動桿轉動，帶動第二齒輪轉動，第二齒輪帶動第一齒輪轉動，第一齒輪帶動套管轉動，通過套管的轉動使得螺紋桿發生下移，使得螺紋桿進入到線塔橫擔中預定的固定孔中，從而方便后續將接地箱固定在線塔上，減少晃動。

技術特征：

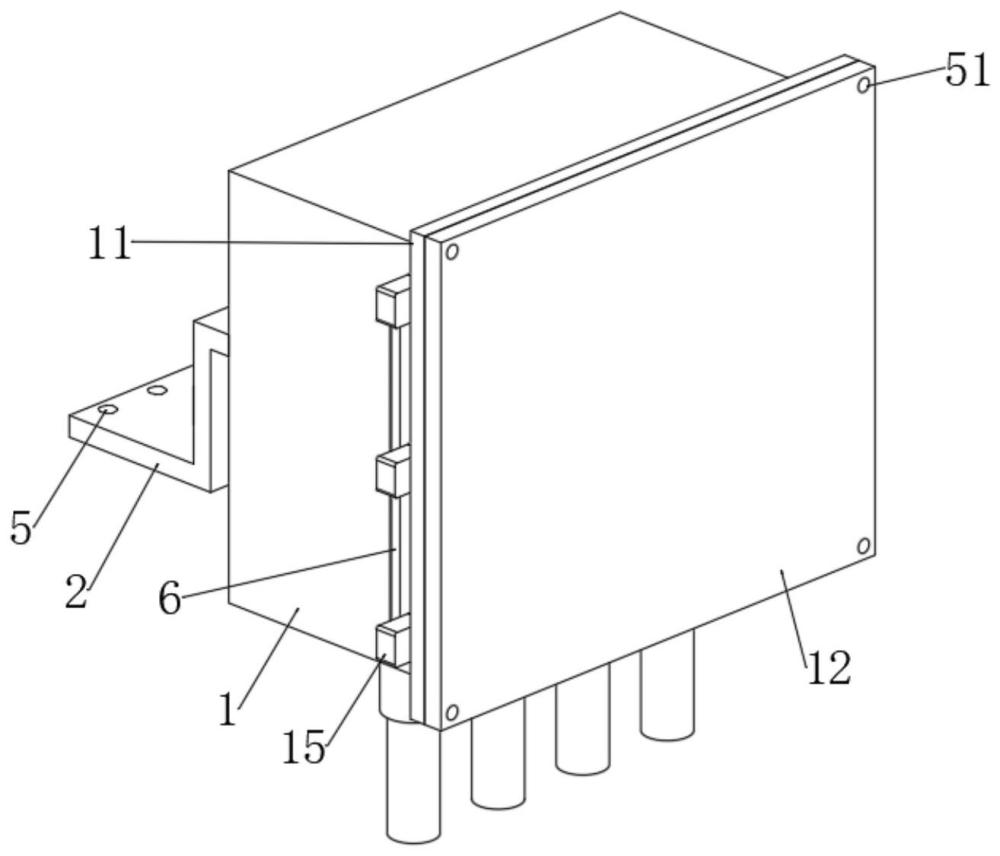

1.一種輸電線路接地裝置，包括接地箱(1)，其特征在于：所述接地箱(1)的一側固定安裝有固定框(11)，所述固定框(11)遠離接地箱(1)的一側設置有封閉門(12)，所述封閉門(12)靠近固定框(11)的一側固定安裝有均勻分布的連接桿(13)，所述連接桿(13)貫穿固定框(11)，所述連接桿(13)靠近固定框(11)的一端開設有固定槽(14)，所述固定框(11)遠離封閉門(12)的一側固定安裝有均勻分布的安裝盒(15)，所述安裝盒(15)靠近固定框(11)的一側開設有和連接桿(13)同樣大小的孔，所述安裝盒(15)內壁遠離接地箱(1)的一側固定安裝有彈簧(16)，所述彈簧(16)的另一端固定安裝有移動板(17)，所述移動板(17)和安裝盒(15)的內壁貼合，所述移動板(17)遠離彈簧(16)的一側固定安裝有卡板(18)，所述安裝盒(15)遠離固定框(11)的一側開設有空槽(19)，所述移動板(17)靠近空槽(19)的一側固定安裝有連接板(191)，所述連接板(191)貫穿空槽(19)。

2.如權利要求1所述的一種輸電線路接地裝置，其特征在于，所述接地箱(1)遠離固定框(11)的一側固定安裝有l型板(2)，所述l型板(2)的底部上表面固定安裝有對稱分布的固定塊(21)，所述固定塊(21)的頂端轉動安裝有套管(22)，所述套管(22)的中部螺紋貫穿有螺紋桿(23)，所述螺紋桿(23)貫穿固定塊(21)和l型板(2)，其中一個所述套管(22)的外側固定套設有第一齒輪(24)，所述第一齒輪(24)的外側嚙合連接有第二齒輪(25)，所述第二齒輪(25)的中部固定貫穿有轉動桿(26)，所述轉動桿(26)轉動安裝在l型板(2)上。

3.如權利要求2所述的一種輸電線路接地裝置，其特征在于，兩個所述套管(22)之間通過皮帶(3)傳動連接。

4.如權利要求2所述的一種輸電線路接地裝置，其特征在于，兩個所述螺紋桿(23)的頂端均固定安裝有限位塊(4)。

5.如權利要求2所述的一種輸電線路接地裝置，其特征在于，所述l型板(2)靠近固定塊(21)的一側開設有均勻分布的第一固定孔5()，所述固定框(11)和封閉門(12)的四角處均開設有第二固定孔(51)。

6.如權利要求1所述的一種輸電線路接地裝置，其特征在于，多個所述連接板(191)之間通過推板(6)固定連接。

7.如權利要求1所述的一種輸電線路接地裝置，其特征在于，所述安裝盒(15)內壁遠離卡板(18)的一側固定安裝有伸縮桿(7)，所述伸縮桿(7)位于彈簧(16)中間，所述伸縮桿(7)的輸出端和移動板(17)固定連接。

8.如權利要求7所述的一種輸電線路接地裝置，其特征在于，所述連接桿(13)和安裝盒(15)的數量均為六個。

技術總結
本技術公開了一種輸電線路接地裝置，涉及輸電線路檢修技術領域；而本技術包括接地箱，所述接地箱的一側固定安裝有固定框，所述固定框遠離接地箱的一側設置有封閉門，所述封閉門靠近固定框的一側固定安裝有均勻分布的連接桿，所述連接桿貫穿固定框，所述連接桿靠近固定框的一端開設有固定槽，所述固定框遠離封閉門的一側固定安裝有均勻分布的安裝盒；本技術通過設置彈簧和卡板，讓卡板進入到固定槽，使得封閉門進行初步的固定，當想要拆卸時，通過向彈簧方向推動連接板，使得卡板從固定槽中抽離，從而完成拆卸，進而能夠減少固定螺絲的使用，方便對封閉門進行安裝和拆卸，節省了工作人員的時間。
