本發明屬于電器技術領域，具體涉及一種電磁插頭插座組件。

背景技術：

現有技術中，插頭插入插座中夾緊主要依靠插座內的彈性電極片，當插頭插入到插座中時，彈性電極片依靠彈力夾緊插頭插腳，同時插腳和彈性電極片接觸導通電源。該種結構在使用中發現插座內部兩個彈性電極片和插頭插腳長時間壓力接觸并運行發熱后，插頭拔出困難。

因此，如何設計一種電磁插頭插座組件使插頭輕易從插座拔出十分重要。

技術實現要素：

為了解決現有技術中存在的上述問題，本發明提供了一種電磁插頭插座組件。

本發明的一個實施例提供了一種電磁插頭插座組件10，包括插頭20和插座30；其中，

所述插頭20包括插頭本體21、插腳22以及電磁模塊23；所述插腳22與所述電磁模塊23輸入端電連接；

所述插座30包括插座本體31和磁性材料；所述插座本體31包括插座面板32、插孔33以及設置于所述插座面板32上的磁性區域34。所述插孔33內設置彈性電極夾片35，用以夾持所述插腳22并與所述插腳22電連接。

在本發明的一個實施例中，所述磁性材料設置于所述插座本體31內部并位于所述磁性區域34的正下方。

在本發明的一個實施例中，所述插腳22為片狀；

在本發明的一個實施例中，所述電磁模塊23包括變壓器U1、整流電路D1、第一濾波電容C1、開關K1和電磁鐵U3；其中，

所述變壓器U1將第一交流電轉化為第二交流電；

所述整流電路D1的輸入端電連接所述變壓器U1的輸出端以將所述第二交流電轉化為直流電；

所述第一濾波電容C1電連接至所述整流電路D1的輸出端之間以對所述直流電進行濾波處理；

所述開關K1電連接至所述整流電路D1的輸出端與所述電磁鐵U3之間以使所述電磁鐵U3帶電產生磁性。

在本發明的一個實施例中，所述電磁鐵U3設置于靠近所述插頭本體21的第一平面211位置處。

在本發明的一個實施例中，所述電磁模塊23還包括穩壓模塊U2，所述穩壓模塊U2的第一端電連接至所述整流電路D1的第一輸出端、第二端電連接至所述整流電路D1的第二輸出端且第三端電連接至所述開關K1的第一端，以對所述直流電進行穩壓處理。

在本發明的一個實施例中，所述電磁模塊23還包括第二電容C2、第三電容C3和第四電容C4；所述第二電容C2和所述第三電容C3分別并接于所述整流電路D1的第一輸出端和第二輸出端之間，所述第四電容C4的兩端電連接至所述穩壓模塊U2的第三端和所述整流電路D1的第二輸出端之間。

本發明實施例，具備如下優點：

1、采用插頭本體設置電磁模塊和插座本體設置磁鐵的技術方案，利用磁性的同性排斥，使插頭插腳容易從插座中的彈性電極片中掙脫，從而使插頭容易拔出。

2、當插腳插入到插孔中時，插腳與彈性電極片接觸后電性導通作為電磁模塊的電源輸入，當插腳沒有插入到插孔中時，電磁模塊斷路，具有節能的作用；

3、本發明具有結構簡單，易于加工，連接可靠，使用方便、節能等優點，工程應用可實施性較佳。

附圖說明

圖1為本發明實施例提供的一種電磁插頭插座組件的結構示意圖；

圖2為本發明實施例提供的一種電磁插頭插座組件的剖面圖；

圖3為本發明實施例提供的一種電磁模塊的電路結構示意圖。

具體實施方式

下面結合具體實施例對本發明做進一步詳細的描述，但本發明的實施方式不限于此。

實施例一

請參見圖1，圖1為本發明實施例提供的一種電磁插頭插座組件的結構示意圖；該電磁插頭插座組件10包括插頭20和插座30；其中，

所述插頭20包括插頭本體21、插腳22以及電磁模塊23；所述插腳22與所述電磁模塊23輸入端電連接；優選地，插腳22為片狀。

所述插座30包括插座本體31和磁性材料；所述插座本體31包括插座面板32、插孔33以及設置于所述插座面板32上的磁性區域34。所述插孔33內設置彈性電極夾片35，用以夾持所述插腳22并與所述插腳22電連接。該磁性材料可以是普通磁鐵，也可是由電磁鐵構成的電磁模塊形成，此處不做任何限制，優選采用普通磁鐵。

具體的，所述磁性材料設置于所述插座本體31內部并位于所述磁性區域34的正下方。

具體的，所述電磁模塊23包括變壓器U1、整流電路D1、第一濾波電容C1、開關K1和電磁鐵U3；

具體的，所述電磁鐵U3設置于靠近所述插頭本體21的第一平面211位置處。

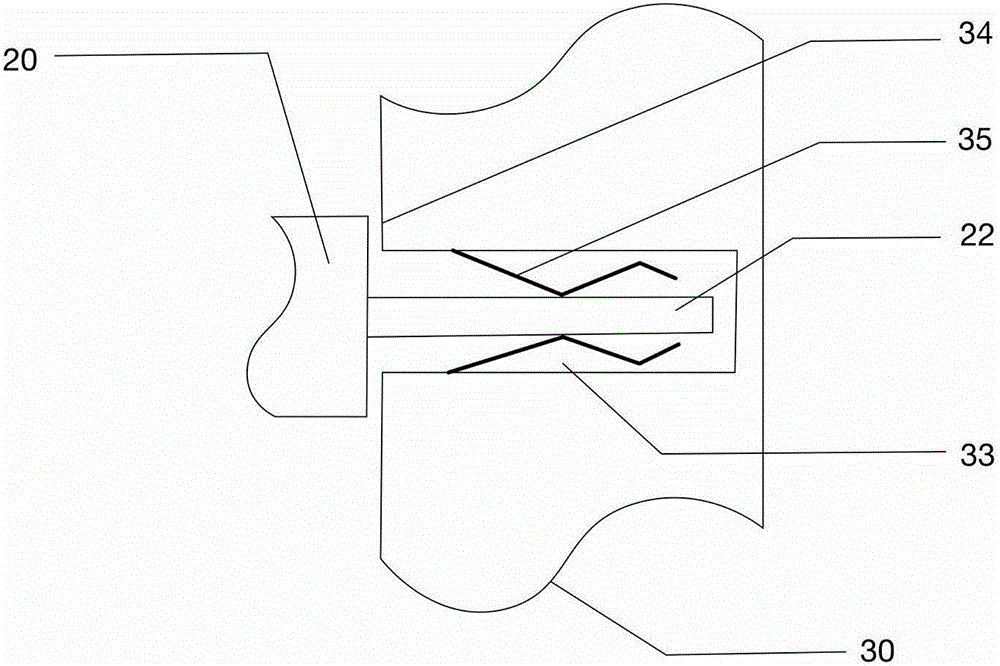

請參見圖2，圖2為本發明實施例提供的一種電磁插頭插座組件的剖面圖；當插腳22需要從插孔33拔出時，關閉開關K1，插腳22通過電性連接的夾持在兩側的彈性電極夾片35為電磁模塊23的輸入端供電，電磁鐵U3通電產生與插座31內部磁性材料相同的磁性，此時插頭20與插座30產生排斥力，助力插頭從插座中拔出。當插腳22與彈性電極夾片35脫離后，電磁模塊23斷路。當需要將插頭20插入插座30時，需要將開關K1打開以正常插入。

本實施例，通過在插頭中設置電磁模塊在插座中設置磁性材料，當需要將插頭從插座中拔出時，插頭和插座產生排斥力方便拔出，拔出后電磁模塊斷電實現節省電能。

實施例二

請參見圖3，圖3本發明實施例提供的一種電磁模塊的電路結構示意圖。該電路結構用于控制插頭20上電磁模塊23的磁性。具體地，所述電磁模塊23的輸入端電連接至插腳22，插腳22與彈性電極夾片35接觸后，變壓器U1即通電。

所述電磁模塊23還包括穩壓模塊U2，所述穩壓模塊U2的第一端電連接至所述整流電路D1的第一輸出端、第二端電連接至所述整流電路D1的第二輸出端且第三端電連接至所述開關K1的第一端，以對所述直流電進行穩壓處理。

其中，電磁模塊23還包括第二電容C2、第三電容C3和第四電容C4；所述第二電容C2和所述第三電容C3分別并接于所述整流電路D1的第一輸出端和第二輸出端之間，所述第四電容C4的兩端電連接至所述穩壓模塊U2的第三端和所述整流電路D1的第二輸出端之間。

具體地，該整流電路D1為橋式整流電路，利用二極管的單向導通性進行整流，將交流電轉變為直流電。包括四個二極管，四個二極管的連接關系如圖3所示。

濾波電容C1、C2、C3用來濾除橋式整流電路輸出直流電壓的交流成分，使輸出的直流更平滑。C1、C2、C3的第一端接至橋式整流電路的輸出正極，C1、C2、C3的第二端接至橋式整流電路的輸出負極。

穩壓模塊可以選用78系列的穩壓集成電路，用于穩定輸出直流電壓，第一端接至橋式整流電路的輸出正極，第二端接至橋式整流電路的輸出負極，第三端接至濾波電容C4的第一端。

濾波電容C4用于濾除穩壓模塊輸出直流電壓的交流成分，第一端接至穩壓模塊的輸出正極，第二端接至橋式整流電路的輸出負極。

開關K1例如為單刀單擲開關，用于控制電磁模塊23導通和斷開，當開關K1閉合時，電流流過電磁鐵U3以產生磁性；當開關K1斷開時，電磁鐵U3無電流流過即無磁性；

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
