本發明涉及多晶硅薄膜的制作工藝，具體涉及一種準分子激光退火(ELA)后對多晶硅薄膜表面粗糙度進行改善的方法及裝置。

背景技術：

因手持式智慧型移動裝置的崛起，對于面板螢?zāi)坏谋憩F(xiàn)與品質要求越來越高。多晶硅薄膜(Poly film)是制作TFT的主要材料之一，廣泛應用于液晶顯示器的生產制造。

準分子激光退火(ELA)制備多晶硅薄膜的溫度通常低于450℃，用普通TFT玻璃即可。這種方法獲得的多晶硅薄膜的特性完全滿足像素用TFT開關器件及周邊驅動用TFT器件性能的要求。ELA制備多晶硅薄膜的過程為，采用準分子激光器產生的極紫外光照射單晶硅薄膜，單晶硅薄膜吸收極紫外光后溫度升高并逐漸開始熔化成液態，最后進行冷卻，形成多晶硅薄膜。ELA方法制備的多晶硅薄膜，其表面粗糙度較高，主要有以下三個原因：

(1)液態硅的密度為2.53g/cm³，固態硅的密度為2.3g/cm3，固化過程中體積膨脹，毛細作用推動液態硅在兩個晶粒邊界處隆起，造成結晶后呈突起狀態；

(2)薄膜中的H成分在晶化時逸出，影響薄膜表面形貌；

(3)晶化過程中的氣氛也會影響薄膜表面形貌，實驗數據顯示，氧氣的存在，會導致多晶硅薄膜的粗糙度增大。

采用粗糙度大的多晶硅薄膜制成LCD后，容易導致產品電性發散、屏幕上有線形圖案、閾值電壓范圍大、產品的視覺效果不好等缺點。

為了增加液晶顯示器的可靠度，滿足目前主流產品制程設計的需求，需要對ELA后多晶硅薄膜的粗糙度進行嚴格控制。通常采用ELA多次掃描的方式來改善多晶硅薄膜的粗糙度。但由于ELA費用極高，導致該方法成本過高，并且直接用ELA來控制多晶硅薄膜的粗糙度是很難的，因?yàn)閺娜刍嚼鋮s的過程中，多晶硅薄膜生長的環境溫度差是不可控的，因而其溫度差造成多晶硅薄膜非常粗糙，且粗糙度不可控。此外，該方法需要增購ELA機臺與制程，導致生產時間長，生產成本高。

技術實現要素：

為了解決上述問題，本發明提供一種準分子激光退火(ELA)后對多晶硅薄膜表面粗糙度進行改善的方法及裝置。

本發明提供的一種準分子激光退火(ELA)后對多晶硅薄膜表面粗糙度進行改善的方法包括：經過一次ELA后，對多晶硅薄膜表面進行Ar離子植入。

根據本發明的優選實施方式，對多晶硅薄膜表面進行Ar離子植入的方法包括采用含有Ar離子的離子束對多晶硅薄膜表面進行轟擊。

根據本發明的優選實施方式，獲得所述離子束的方法包括通過燈絲來產生電子束，利用該電子束轟擊離子源，以產生含有Ar離子的離子束。

根據本發明的優選實施方式，采用離子束對多晶硅薄膜表面進行轟擊前，對所述的離子束中不同質量的離子進行分離，然后濾掉雜質離子。

根據本發明的優選實施方式，在植入Ar離子的同時，還向多晶硅薄膜表面植入金屬元素。

根據本發明的優選實施方式，所述的金屬元素為Cu或In。

本發明提供的一種ELA后對多晶硅薄膜表面粗糙度進行改善的裝置包括電子束產生裝置和離子源，電子束產生裝置用于產生電子束，所述電子束用于轟擊離子源，以產生含有Ar離子的離子束。

根據本發明的優選實施方式，所述電子束產生裝置采用多個燈絲實現，所述多個燈絲均勻分布，且燈絲處于電場中。

根據本發明的優選實施方式，所述裝置還可以包括質量分離磁場，所述質量分離磁場用于將離子源產生的不同質量的離子進行分離。

本發明突破了傳統的方法，向多晶硅薄膜植入Ar離子，進一步，還可以植入金屬成分。能夠消除熔化形成的多晶硅薄膜表面高低起伏的波浪狀凸起，使得多晶硅薄膜的晶粒尺寸及均勻度容易控制，且在微觀下硅晶粒尺寸大小均勻且排列更有規則。經過Ar離子轟擊的多晶硅薄膜，其粗糙度有了很大改善。而且Ar是惰性氣體，對多晶硅薄膜的電性沒有漂移影響。與采用ELA多次掃描的方式相比，采用本發明所述的方法得到的多晶硅薄膜的粗糙度得到大幅度改善，經多次實驗驗證，多晶硅薄膜的粗糙度能夠保持在一定數值，非常穩定；能夠避免ELA多次掃描造成的薄膜變異，提高了良品率；不需要增購ELA機臺與制程(不需要蝕刻器、蝕刻液以及蝕刻氣體)，降低了生產成本。此外，本發明可以通過調整各個燈絲1的電流來控制Ar離子束的均勻度，因此該方法的均勻性非常好。此外，對多晶硅薄膜進行Ar離子植入后，不需其他制程，縮短了產品的生產時間，進一步降低了生產成本。本發明不僅可以用在LTPS產品上，也可以用在OLED、TFT、LCD以及AMOLED等產品上。

附圖說明

圖1為采用含有Ar離子的離子束對多晶硅薄膜表面進行轟擊的示意圖，其中Poly-Si表示多晶硅薄膜層，Oxide/SiNx表示氧化硅/氮化硅絕緣層，TFT表示薄膜晶體管，Cst表示TFT電容；

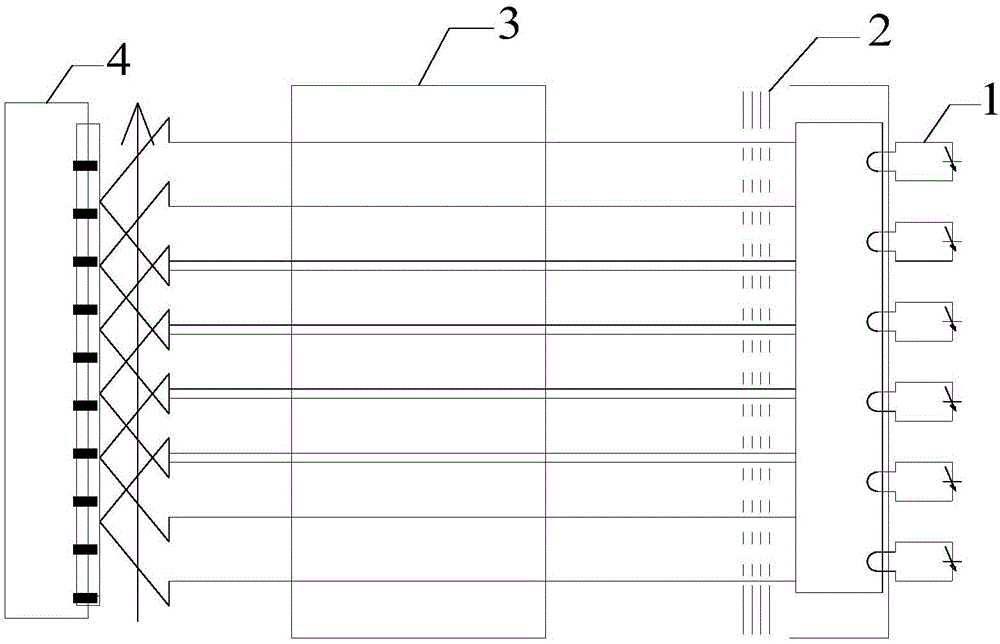

圖2為采用多個燈絲產生離子束的示意圖，其中1表示燈絲，2表示離子源，3表示質量分離磁場，4表示光束輪廓分析儀；

圖3為采用光束輪廓分析儀探測Ar離子束的結構示意圖，帶箭頭的曲線表示不同質量的離子束的分離方向，5表示離子源產生的離子束，6表示等離子液冷槍(PFG，Plasma floot Gun)，7表示雙玻璃載具(Dual Platen)。

具體實施方式

以下結合實施例對本發明進行詳細說明，但本發明并不受下述實施例限定。

實施例1：

如圖1所示，在玻璃基板上形成氧化硅/氮化硅(Oxide/SiNx)絕緣層和多晶硅(Poly-Si薄膜層)，然后，對多晶硅薄膜層進行一次ELA掃描。之后，采用離子注入方法以含有Ar離子的離子束對多晶硅薄膜的表面進行轟擊。

本實施例中，對經過一次ELA掃描之后的多晶硅薄膜進行Ar離子植入制程，即可完成ELA后對多晶硅薄膜表面粗糙度的改善。如圖1所示，Ar離子植入是指將Ar離子注入到多晶硅薄膜內，利用Ar離子轟擊來降低ELA掃描過程所產生的多晶硅薄膜的高低差。

本實施方式采用離子注入技術來改善多晶硅薄膜表面粗糙度。

離子注入技術又是近30年來在國際上蓬勃發展和廣泛應用的一種材料表面改性高新技術。其基本原理是：用高能量的離子束入射到材料中去，離子束與材料中的原子或分子將發生一系列物理的和化學的相互作用，入射離子逐漸損失能量，最后停留在材料中，并引起材料表面成分、結構和性能發生變化，從而優化材料表面性能，或獲得某些新的優異性能。此項高新技術由于其獨特而突出的優點，已經在半導體材料摻雜，金屬、陶瓷、高分子聚合物等的表面改性上獲得了極為廣泛的應用，取得了巨大的經濟效益和社會效益。

高能離子注入有以下優勢：

多樣性：原則上任何元素都可以作為注入離子；形成的結構可不受熱力學參數(擴散、溶解度等)限制；

不改變：不改變工件的原有尺寸和粗糙度等；適合于各類精密零件生產的最后一道工序；

牢固性：注入離子直接和材料表面原子或分子結合，形成改性層，改性層和基底材料沒有清晰的界面，結合牢靠，不存在脫落的現象；

不受限：注入過程在材料溫度低于零下、高到幾百上千度都可以進行；可對那些普通方法不能處理的材料進行表面強化，如塑料、回火溫度低的鋼材等。

如圖2和圖3所示，采用燈絲1來產生電子束，利用該電子束轟擊離子源2，以產生Ar離子束，將該Ar離子束注入到多晶硅薄膜基板上，經實驗驗證，多晶硅薄膜的粗糙度得到很好的改善，并且該多晶硅薄膜的電學特性沒有任何改變。

但該Ar離子束中含有雜質離子，采用質量分離磁場3進行提純。Ar離子束經過質量分離磁場3后路徑發生改變，且不同質量的離子具有不同的路徑，以此將不同質量的離子進行分離，以過濾掉大部分雜質離子。分離后的Ar離子束經過狹縫后進一步過濾，濾掉不需要的離子，只留下有用的離子。經過兩次過濾后的Ar離子束純度提高，將提純后的Ar離子束入到多晶硅薄膜基板上，多晶硅薄膜的粗糙度得到進一步改善。

為了使多Ar離子束能夠均勻的轟擊多晶硅薄膜表面，使多晶硅薄膜表面各處的粗糙度保持一致，應該確保Ar離子束橫截面上各處的能量保持一致。為此，采用多根可獨立控制的燈絲1來產生電子束。如圖3所示，經過提純后的Ar離子束依次經過PFG 6和Dual Platen 7，平行入射到光束輪廓分析儀4的探測面，光束輪廓分析儀4能夠顯示入射的Ar離子束的截面能量分布情況，根據光束輪廓分析儀4的探測結果來判斷Ar離子束的能量分布是否均勻，如果離子束的均勻度或能量不能滿足要求，則分別調整通過各個燈絲1的電流，最終獲得分布均勻的、且能量滿足要求的離子束。

更優選的方式為，多根燈絲1均勻分布，以產生均勻分布的電子束，進而得到均勻分布的Ar離子束。

實施例2：

在實施例1的基礎上，還可以植入一些金屬成分到多晶硅薄膜內部，例如Cu或In等金屬，經實驗驗證，同時植入Ar離子和金屬成分的多晶硅薄膜比單獨植入Ar離子的多晶硅薄膜的粗糙度更好。

顯然，本發明的上述實施例僅僅是為清楚地說明本發明所作的舉例，而并非是對本發明的實施方式的限定，對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動，這里無法對所有的實施方式予以窮舉，凡是屬于本發明的技術方案所引伸出的顯而易見的變化或變動仍處于本發明的保護范圍之列。
