本實用新型涉及一種降溫效果好的鋰電池組裝置。

背景技術：

鋰電池組是蓄電池最常見的一種結構，最常見的用于機械設備中，如一部分電瓶車或滑板車、農用機械設備、家用設備中均可以作為供電電源所使用，但鋰電池不能長時間暴露在高溫天氣下面，如果時間長了很容易發生爆炸，因此，像電瓶車或滑板車這些設備都安裝在內側，避免高溫爆嗮，而一些農用機械設備、家用設備中在一些特殊情況下只能放置在可照射高溫的位置，且只有外部遮擋板蓋著，起不到散熱的效果，同時，鋰電池長時間使用后其表面會沾滿灰塵，這是出現意外的另一個重要原因，也直接影響鋰電池使用的壽命，因此，如何對鋰電池組進行散熱以及除塵對于機械設備來說一直是需要解決的問題。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、拆卸安裝便捷、環保耐用、除塵和散熱效果好、使用壽命長的降溫效果好的鋰電池組裝置。

為解決上述問題，本實用新型采用如下技術方案：

一種降溫效果好的鋰電池組裝置，包括主殼體，及固定在主殼體兩側的側板，及固定在側板上的電磁鐵，及嵌入在側板內、且與側板滑動連接的卡扣，及與卡扣連接的開合板，及固定在主殼體內壁上的隔熱層板和固定塊，及固定在固定塊上的鋰電池組，及固定在主殼體內壁上下兩側的電機固定架，及連接在電機固定架上的轉動風扇，及固定在主殼體外側、且位于轉動風扇外側的防護網罩，所述轉動風扇設置有兩個、分別固定在主殼體左上角和右下角位置。

作為優選，所述開合板的左右兩側各固定有一個卡扣，且均嵌入在主殼體左右側內壁上滑動連接。

作為優選，所述鋰電池組的下端還固定有兩個接線頭，所述主殼體的下端還固定有兩個與接線頭相互配合設置的出線管。

作為優選，所述隔熱層板為海綿隔熱板。

本實用一種新型降溫效果好的鋰電池組裝置上主殼體設置上下內壁兩側設置有一個轉動風扇，轉動風扇固定在主殼體上高速轉動散熱，且一個進風一個出風形成循環的風道氣流，有效的降低內部溫度，延長鋰電池的使用壽命，還設置有電磁鐵，可以吸附在任何金屬表面上，安裝拆卸非常方便，還連接有開合板，可以隨時對鋰電池更換維修，且有利于主殼體內部除塵。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種降溫效果好的鋰電池組裝置的結構示意圖；

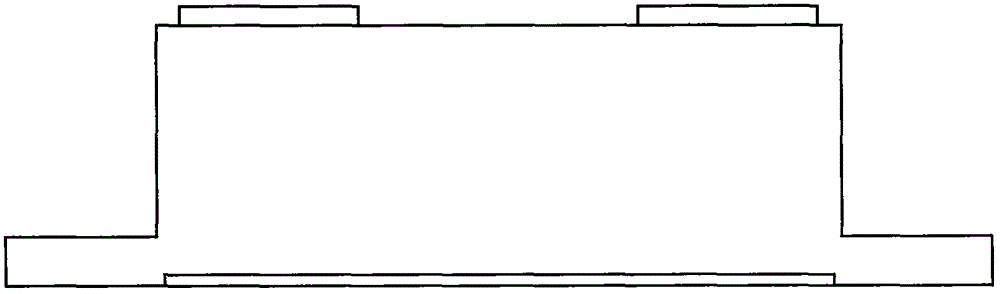

圖2為本實用新型一種降溫效果好的鋰電池組裝置的主視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1-2所示，一種降溫效果好的鋰電池組裝置，包括主殼體9，及固定在主殼體9兩側的側板5，及固定在側板5上的電磁鐵6，及嵌入在側板5內、且與側板5滑動連接的卡扣8，及與卡扣8連接的開合板1，及固定在主殼體9內壁上的隔熱層板11和固定塊7，及固定在固定塊7上的鋰電池組13，及固定在主殼體9內壁上下兩側的電機固定架4，及連接在電機固定架4上的轉動風扇3，及固定在主殼體9外側、且位于轉動風扇3外側的防護網罩2，所述轉動風扇3設置有兩個、分別固定在主殼體9左上角和右下角位置。

值得注意的是，所述開合板1的左右兩側各固定有一個卡扣8，且均嵌入在主殼體9左右側內壁上滑動連接。

值得注意的是，所述鋰電池組13的下端還固定有兩個接線頭12，所述主殼體9的下端還固定有兩個與接線頭12相互配合設置的出線管10。

值得注意的是，所述隔熱層板11為海綿隔熱板。

在本實施例中，可以把主殼體9通過兩側側板5上的電磁鐵6吸附在設備或者裝置任意金屬表面上，合上開合板1，并打開轉動風扇3高速轉動散熱，轉動風扇3設置有兩個，一個正轉一個反轉，可以使一側進行吸風另一側進行出風循環散熱，如果主殼體9內部灰塵過多，可以開啟開合板1再打開轉動風扇3高速轉動吹風，灰塵從開合板1跑出除塵，此裝置可以作為替代電源使用，可以任意一臺設備當做臨時電源使用，非常方便，且拆裝內部鋰電池組13進行維修安裝都比較便捷。

本實用新型的有益效果是：本實用一種新型降溫效果好的鋰電池組裝置上主殼體設置上下內壁兩側設置有一個轉動風扇，轉動風扇固定在主殼體上高速轉動散熱，且一個進風一個出風形成循環的風道氣流，有效的降低內部溫度，延長鋰電池的使用壽命，還設置有電磁鐵，可以吸附在任何金屬表面上，安裝拆卸非常方便，還連接有開合板，可以隨時對鋰電池更換維修，且有利于主殼體內部除塵。

本實用新型使用到的標準零件均可以從市場上購買，異形件根據說明書的和附圖的記載均可以進行訂制，各個零件的具體連接方式均采用現有技術中成熟的螺栓、鉚釘、焊接等常規手段，機械、零件和設備均采用現有技術中，常規的型號，加上電路連接采用現有技術中常規的連接方式，在此不再詳述。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新保護范圍為準。
