本實用新型涉及一種鋰電池領域，尤其涉及卷繞式圓柱形電池及負極連接結構。

背景技術：

卷繞式電池包括鋼殼，卷繞體、電解液及封口體，卷繞體包括正極片、隔膜與負極片，卷繞體由三者層疊后卷繞形成，正極片通過正極極耳與封口體的正極端子連接，負極片通過負極極耳與鋼殼底部連接，負極極耳焊接在鋼殼的底部。

卷繞體裝入鋼殼后，為了防止卷繞體上的正極片與鋼殼底部接觸，負極端子與卷繞體接觸，在卷繞體與負極端子間放置絕緣片進行電隔離。絕緣片的加入產生以下幾個不良影響：1、放置絕緣片，需要額外的一道工序，同時，在放絕緣片的時候，由于絕緣片較軟，可能會出現漏放，滑落或絕緣片折彎的情況發生，這會增加電池的不良率。2、絕緣片本身具有一定的高度(0.3-0.5毫米)，在鋼殼高度恒定的情況下，卷繞體的高度損失掉了一部分，對電池的電容量有一定影響。

技術實現要素：

本實用新型所要解決的技術問題是提供一種在鋼殼底部涂覆絕緣漆以省略絕緣片的電池負極連接結構。本實用新型進一步地提供具有結構的卷繞式圓柱形電池。

解決本實用新型的技術問題需要提供的技術方案：電池負極連接結構，包括內置卷曲品的鋼殼和與卷曲品的負極片連接的負極極耳，所述的鋼殼底部涂覆有環狀的絕緣膜層，該絕緣膜層將鋼殼底部與卷曲品相隔離，該絕緣膜層的中間區域為點焊區，所述的負極極耳焊接在所述的鋼殼底部的點焊區。

本實用新型的進一步優選方案：所述的絕緣膜的材料為瀝青、聚四氟乙烯、天然樹脂或合成樹脂制成。所述的絕緣膜可以是可固化或不可固化的絕緣材料，所述的絕緣膜除鋼殼中間點焊區外呈環狀均勻的附著在鋼殼底部，起到良好且穩定的絕緣作用。

本實用新型的進一步優選方案：所述的絕緣膜層的厚度為0.05～0.15mm。此厚度內的絕緣膜層即可起到絕緣作用，又不會因為絕緣膜層太薄(小于0.05mm)出現絕緣不良，也不會因為絕緣膜層太厚(大于0.15mm)導致絕緣材料浪費且占用鋼殼內更多空間而減少電池的容量，從而達到絕緣材料用量、生產工藝和產品性能的合理組合。所述的絕緣膜層將鋼殼底部與卷曲品相隔離，防止負極片與正極片短路。

本實用新型的進一步優選方案：所述的卷曲品由正極片、隔膜紙和所述的負極片三者共同卷繞而成。所述的隔膜紙位于正極片和負極片之間，所述的隔膜紙為絕緣材料，起到隔絕正極片和負極片的作用，防止正極片和負極片的短路。所述的負極極耳從所述的負極片上引出，所述的正極極耳從所述的正極片上引出。

本實用新型的進一步優選方案：所述的負極極耳由鎳片制成。所述的負極極耳用所述的負極極耳膠帶包裹并留出端頭一小部分鎳片與鋼殼底部的點焊區相焊接，鋼殼就成為了電池的負極，所述的負極極耳膠帶為絕緣膠帶，所述的負極極耳膠帶起到負極極耳與所述的卷曲品的正極片相隔絕的作用。

卷繞式圓柱形電池，包括鋼殼、卷曲品和電解液，卷曲品內置于所述的鋼殼內，卷曲品的負極片與負極極耳連接，所述的鋼殼底部涂覆有環狀的絕緣膜層，該絕緣膜層將鋼殼底部與卷曲品相隔離，該絕緣膜層的中間區域為點焊區，所述的負極極耳焊接在所述的鋼殼底部的點焊區。

本實用新型的進一步優選方案：所述的絕緣膜的材料為瀝青、聚四氟乙烯、天然樹脂或合成樹脂制成。所述的絕緣膜可以是可固化或不可固化的絕緣材料，所述的絕緣膜除鋼殼中間點焊區外呈環狀均勻的附著在鋼殼底部，起到良好且穩定的絕緣作用。

本實用新型的進一步優選方案：所述的絕緣膜層的厚度為0.05～0.15mm。此厚度內的絕緣膜層即可起到絕緣作用，又不會因為絕緣膜層太薄(小于0.05mm)出現絕緣不良，也不會因為絕緣膜層太厚(大于0.15mm)導致絕緣材料浪費且占用鋼殼內更多空間而減少電池的容量，從而達到絕緣材料用量、生產工藝和產品性能的合理組合。所述的絕緣膜層將鋼殼底部與卷曲品相隔離，防止負極片與正極片短路。

本實用新型的進一步優選方案：所述的卷曲品由正極片、隔膜紙和所述的負極片三者共同卷繞而成。所述的隔膜紙位于正極片和負極片之間，所述的隔膜紙為絕緣材料，起到隔絕正極片和負極片的作用，防止正極片和負極片的短路。所述的負極極耳從所述的負極片上引出，所述的正極極耳從所述的正極片上引出。

本實用新型的進一步優選方案：所述的負極極耳由鎳片制成。所述的負極極耳用所述的負極極耳膠帶包裹并留出端頭一小部分鎳片與鋼殼底部的點焊區相焊接，鋼殼就成為了電池的負極，所述的負極極耳膠帶為絕緣膠帶，所述的負極極耳膠帶起到負極極耳與所述的卷曲品的正極片相隔絕的作用。

與現有技術相比，本實用新型的優點是：鋼殼底部涂絕緣膜，省去了負極端絕緣片的使用，節省了材料，同時也節省了空間，可以容納更多的活性物質，提高了電池的容量；并且簡化了生產工序，節省了生產成本，避免了由于負極絕緣片漏放、滑落、折彎導致的電池不良品的產生，提高了電池的成品率。

附圖說明

圖1為本實用新型的鋼殼示意圖；

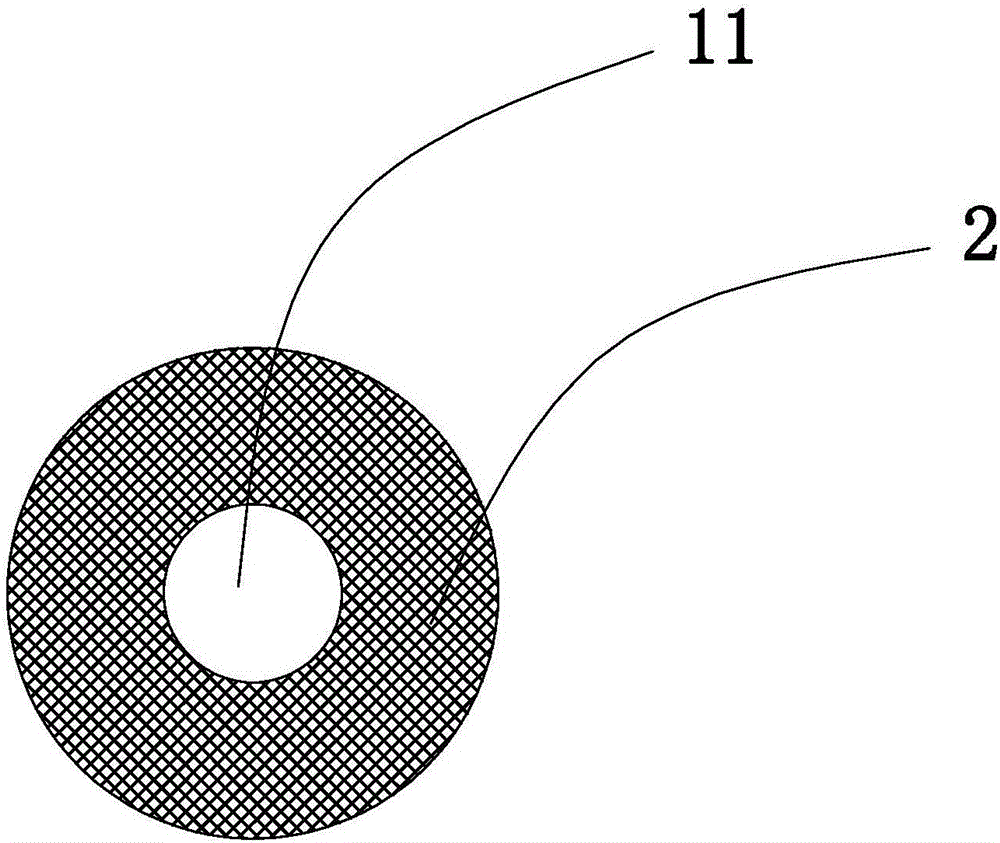

圖2為本實用新型的鋼殼底部俯視圖；

圖3為本實用新型的卷曲品立體圖；

圖4為本實用新型的卷曲品俯視圖；

圖5為本實用新型的柱型電池剖視圖；

圖6為圖4中A處的放大圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1－圖6所示，電池負極連接結構，包括內置卷曲品3的鋼殼1和與卷曲品3的負極片35連接的負極極耳31，鋼殼1底部涂覆有環狀的絕緣膜層2，該絕緣膜層2將鋼殼1底部與卷曲品3相隔離，該絕緣膜層2的中間區域為點焊區11，負極極耳31通過該點焊區11與鋼殼1底部焊接。負極極耳31焊接在鋼殼1底部的點焊區11。

如圖1－圖2所示，絕緣膜2的材料為瀝青、聚四氟乙烯、天然樹脂或合成樹脂制成。絕緣膜2可以是可固化或不可固化的絕緣材料，絕緣膜2除鋼殼1中間點焊區11外呈環狀均勻的附著在鋼殼1底部，起到良好且穩定的絕緣作用。

如圖1、圖2和圖5所示，絕緣膜層2的厚度為0.05～0.15mm。此厚度內的絕緣膜層2即可起到絕緣作用，又不會因為絕緣膜層2太薄(小于0.05mm)出現絕緣不良，也不會因為絕緣膜層2太厚(大于0.15mm)導致絕緣材料浪費且占用鋼殼1內更多空間而減少電池的容量，從而達到絕緣材料用量、生產工藝和產品性能的合理組合。絕緣膜層2將鋼殼1底部與卷曲品3相隔離，防止負極片35與正極片33短路。

如圖3－圖6所示，卷曲品3由正極片33、隔膜紙34和負極片35三者共同卷繞而成。隔膜紙34位于正極片33和負極片35之間，隔膜紙34為絕緣材料，起到隔絕正極片33和負極片35的作用，防止正極片33和負極片35的短路。負極極耳31從負極片35上引出，正極極耳32從正極片33上引出。電極棒4插入鋼殼1內部的正中間，用于將負極極耳焊接在鋼殼底部。

如圖3、圖5和圖6所示，負極極耳31由鎳片制成。負極極耳31用負極極耳膠帶311包裹并留出端頭一小部分鎳片與鋼殼1底部的點焊區11相焊接，鋼殼1就成為了電池的負極，負極極耳膠帶311為絕緣膠帶，負極極耳膠帶311起到負極極耳31與卷曲品3的正極片33相隔絕的作用。

卷繞式圓柱形電池，包括鋼殼1、卷曲品3和電解液5，卷曲品3內置于鋼殼1內，卷曲品3的負極片35與負極極耳31連接，鋼殼1底部涂覆有環狀的絕緣膜層2，該絕緣膜層2將鋼殼1底部與卷曲品3相隔離，該絕緣膜層2的中間區域為點焊區11，負極極耳31焊接在鋼殼底部的點焊區11。

如圖1－圖2所示，絕緣膜2的材料為瀝青、聚四氟乙烯、天然樹脂或合成樹脂制成。絕緣膜2可以是可固化或不可固化的絕緣材料，絕緣膜2除鋼殼1中間點焊區11外呈環狀均勻的附著在鋼殼1底部，起到良好且穩定的絕緣作用。

如圖1、圖2和圖5所示，絕緣膜層2的厚度為0.05～0.15mm。此厚度內的絕緣膜層2即可起到絕緣作用，又不會因為絕緣膜層2太薄(小于0.05mm)出現絕緣不良，也不會因為絕緣膜層2太厚(大于0.15mm)導致絕緣材料浪費且占用鋼殼1內更多空間而減少電池的容量，從而達到絕緣材料用量、生產工藝和產品性能的合理組合。絕緣膜層2將鋼殼1底部與卷曲品3相隔離，防止負極片35與正極片33短路。

如圖3－圖6所示，卷曲品3由正極片33、隔膜紙34和負極片35三者共同卷繞而成。隔膜紙34位于正極片33和負極片35之間，隔膜紙34為絕緣材料，起到隔絕正極片33和負極片35的作用，防止正極片33和負極片35的短路。負極極耳31從負極片35上引出，正極極耳32從正極片33上引出。

如圖3、圖5和圖6所示，負極極耳31由鎳片制成。負極極耳31用負極極耳膠帶311包裹并留出端頭一小部分鎳片與鋼殼1底部的點焊區11相焊接，鋼殼1就成為了電池的負極，負極極耳膠帶311為絕緣膠帶，負極極耳膠帶311起到負極極耳31與卷曲品3的正極片33相隔絕的作用。

以上對本實用新型所提供的電池負極連接結構及卷繞式圓柱形電池進行了詳細介紹，本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型及核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
