本發明涉及半導體制造，尤其涉及一種冷卻通道結構、封裝結構。

背景技術：

1、當前摩爾定律趨緩，2.5d封裝是可以擴充多種復雜芯片的片內堆疊技術，讓業界踏上可以超越摩爾定律，快速提供大規模復雜芯片集成，同時降低功耗與成本的新途徑。為解決有機基板布線密度不足的問題，帶有垂直互連的硅通孔(through?silicon?via，tsv)和高密度金屬布線的中介層(interposer)技術應運而生。

2、隨著多芯片組中介層封裝技術的成熟及廣泛運用，中介層上集成芯片數量不斷增多，造成了基板上單位熱密度不斷增大；并且由于芯片發熱功率不同，使得搭載芯片的基板熱分布不均勻。如果不能針對性地將此局部熱量及時散發出去，很有可能降低整個系統性能，甚至使整個系統失效。而外冷式散熱結構雖然結構成熟，但耗散效率低無法滿足不斷提高集成度所帶來的熱密度大幅提升問題，因此需要在中介層特定區域提供強散熱能力的冷卻通道。

3、然而，現有技術中介層的冷卻通道結構仍存在諸多問題。

技術實現思路

1、本發明解決的技術問題是提供一種冷卻通道結構、封裝結構，以減少轉彎部的流通阻力和堵塞。

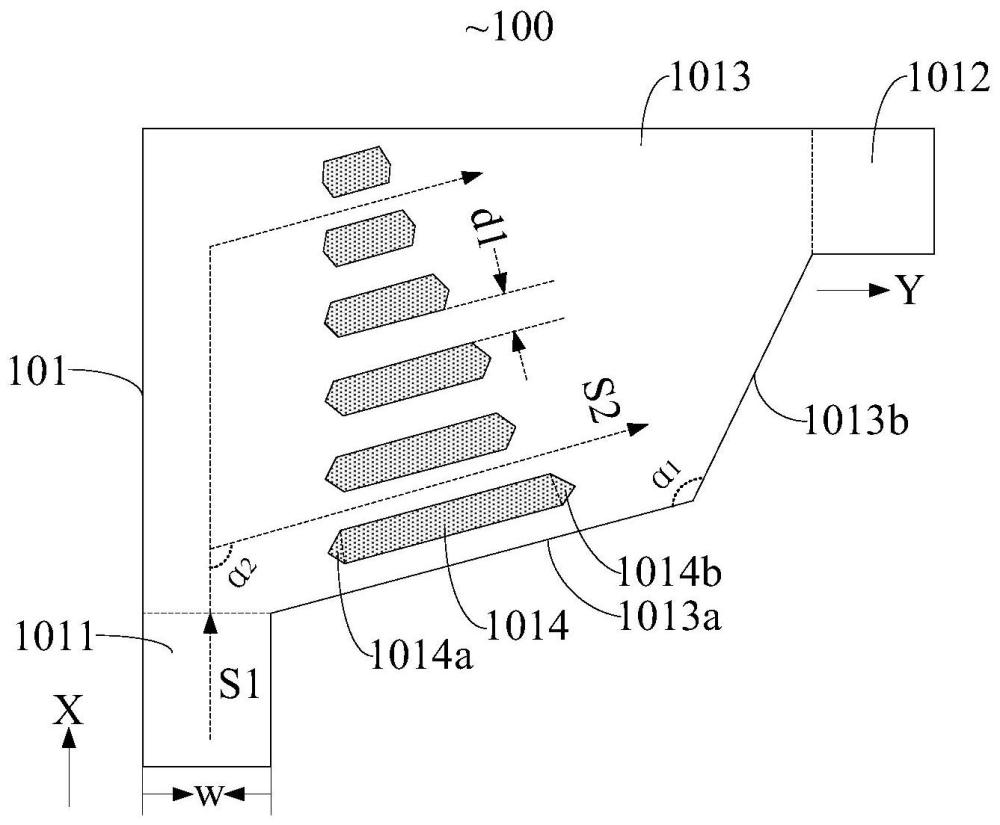

2、為解決上述問題，本發明提供一種冷卻通道結構，包括：若干轉彎部，其中至少部分所述轉彎部包括：沿第一方向延伸的轉彎入口段；沿第二方向延伸的轉彎出口段，所述第一方向與所述第二方向不同；位于所述轉彎入口段和所述轉彎出口段之間的分流過濾段，所述分流過濾段分別與所述轉彎入口段和所述轉彎出口段相連通；設置于所述分流過濾段內的若干平行排布隔段體，自靠近所述轉彎入口段至遠離所述轉彎入口段的方向，所述隔段體的長度尺寸逐次減小。

3、可選的，所述隔段體的數量為2n個，相鄰所述隔段體之間的間距尺寸為所述轉彎入口段的寬度尺寸的1/n。

4、可選的，所述分流過濾段包括相連接的第一內側壁和第二內側壁，所述第一內側壁與所述轉彎入口段連接，所述第二內側壁與所述轉彎出口段連接，所述第一內側壁和所述第二內側壁之間的夾角呈鈍角。

5、可選的，若干所述隔段體分別與所述第一內側壁相平行。

6、可選的，當所述第一方向與所述第二方向垂直時，所述轉彎入口段內的冷卻液體具有第一流向，相鄰所述隔段體之間的冷卻液體具有第二流向，所述第一流向與所述第二流向之間的夾角呈鈍角。

7、可選的，沿所述隔段體延伸方向，所述隔段體具有相對的第一端部和第二端部，所述第一端部和所述第二端部分別呈凸?fàn)罴饨墙Y(jié)構。

8、相應的，本發明技術方案中還提供一種封裝結構，包括：基板；位于所述基板上的中介層，所述中介層內具有上述任一項技術方案所述的冷卻通道結構；位于所述中介層上的若干芯片，所述芯片分別與所述中介層和所述基板電連接。

9、可選的，所述中介層內具有金屬互連結構，所述金屬互連結構用于所述芯片之間的高速信號傳遞。

10、可選的，還包括：若干硅通孔結構，所述硅通孔結構貫穿所述中介層且分別與所述芯片和所述基板電連接，所述硅通孔結構用于將所述芯片的外部信號傳遞至所述基板上。

11、可選的，所述中介層的材料包括：硅。

12、與現有技術相比，本發明的技術方案具有以下優點：

13、在本發明技術方案的冷卻通道結構中，包括：位于所述轉彎入口段和所述轉彎出口段之間的分流過濾段，所述分流過濾段分別與所述轉彎入口段和所述轉彎出口段相連通；設置于所述分流過濾段內的若干平行排布隔段體，自靠近所述轉彎入口段至遠離所述轉彎入口段的方向，所述隔段體的長度尺寸逐次減小。由于越靠近所述分流過濾段的內側壁的流體受到離心力的作用越大而形成低壓區域，越靠近所述分流過濾段的外側壁的流體受到離心力的作用越小而形成高壓區域，高壓區域和低壓區域之間的壓力差使得流體容易形成渦流，進而增大流通阻力。因此，通過自靠近所述轉彎入口段至遠離所述轉彎入口段的方向，所述隔段體的長度尺寸逐次減小的設置，在流體受到離心力作用較大的位置增加所述隔段體的長度尺寸，進而增加所述隔段體與流體之間的摩擦接觸，以此減小離心力對流體的作用，使得流體在流經所述轉彎部的各個位置的壓力近似，減少渦流，進而減少流通阻力。另外，由于渦流減少，能夠使得異物較為通暢的流通，進而減少轉彎部的堵塞。

14、進一步，所述隔段體的數量為2n個，相鄰所述隔段體之間的間距尺寸為所述轉彎入口段的寬度尺寸的1/n，使得所述轉彎部的流通截面積大于所述轉彎入口段的流通截面積，進而降低流體在所述轉彎部?jī)?nèi)的流速，以此減少渦流，進而減少流通阻力。

15、進一步，沿所述隔段體延伸方向，所述隔段體具有相對的第一端部和第二端部，所述第一端部和所述第二端部分別呈凸?fàn)罴饨墙Y(jié)構。通過將各個所述隔段體的端部設置為凸?fàn)罴饨墙Y(jié)構，能夠?qū)α黧w起到一定的導作用，進而減小流體擾動。

16、在本發明技術方案的封裝結構中，通過在所述中介層內設置所述冷卻通道結構，能夠使得流體在流經所述轉彎部的各個位置的壓力近似，減少渦流，進而減少流通阻力。另外，由于渦流減少，能夠使得異物較為通暢的流通，進而減少轉彎部的堵塞，進而有效提升對所述芯片的散熱效果。

技術特征：

1.一種冷卻通道結構，其特征在于，包括：

2.如權利要求1所述的冷卻通道結構，其特征在于，所述隔段體的數量為2n個，相鄰所述隔段體之間的間距尺寸為所述轉彎入口段的寬度尺寸的1/n。

3.如權利要求1所述的冷卻通道結構，其特征在于，所述分流過濾段包括相連接的第一內側壁和第二內側壁，所述第一內側壁與所述轉彎入口段連接，所述第二內側壁與所述轉彎出口段連接，所述第一內側壁和所述第二內側壁之間的夾角呈鈍角。

4.如權利要求3所述的冷卻通道結構，其特征在于，若干所述隔段體分別與所述第一內側壁相平行。

5.如權利要求3所述的冷卻通道結構，其特征在于，當所述第一方向與所述第二方向垂直時，所述轉彎入口段內的冷卻液體具有第一流向，相鄰所述隔段體之間的冷卻液體具有第二流向，所述第一流向與所述第二流向之間的夾角呈鈍角。

6.如權利要求1所述的冷卻通道結構，其特征在于，沿所述隔段體延伸方向，所述隔段體具有相對的第一端部和第二端部，所述第一端部和所述第二端部分別呈凸?fàn)罴饨墙Y(jié)構。

7.一種封裝結構，其特征在于，包括：

8.如權利要求7所述的封裝結構，其特征在于，所述中介層內具有金屬互連結構，所述金屬互連結構用于所述芯片之間的高速信號傳遞。

9.如權利要求7所述的封裝結構，其特征在于，還包括：若干硅通孔結構，所述硅通孔結構貫穿所述中介層且分別與所述芯片和所述基板電連接，所述硅通孔結構用于將所述芯片的外部信號傳遞至所述基板上。

10.如權利要求7所述的封裝結構，其特征在于，所述中介層的材料包括：硅。

技術總結
一種冷卻通道結構、封裝結構，其中冷卻通道結構包括：若干轉彎部，其中至少部分轉彎部包括：沿第一方向延伸的轉彎入口段；沿第二方向延伸的轉彎出口段；位于轉彎入口段和轉彎出口段之間的分流過濾段，分流過濾段分別與轉彎入口段和轉彎出口段相連通；設置于分流過濾段內的若干平行排布隔段體，自靠近轉彎入口段至遠離轉彎入口段的方向，隔段體的長度尺寸逐次減小，在流體受到離心力作用較大的位置增加隔段體的長度尺寸，進而增加隔段體與流體之間的摩擦接觸，以此減小離心力對流體的作用，使得流體在流經轉彎部的各個位置的壓力近似，減少渦流，進而減少流通阻力。另外，由于渦流減少，能夠使得異物較為通暢的流通，進而減少轉彎部的堵塞。

技術研發人員：王錦喆,馬瑩
受保護的技術使用者：中芯國際集成電路制造(北京)有限公司
技術研發日：
技術公布日：2025/4/24
